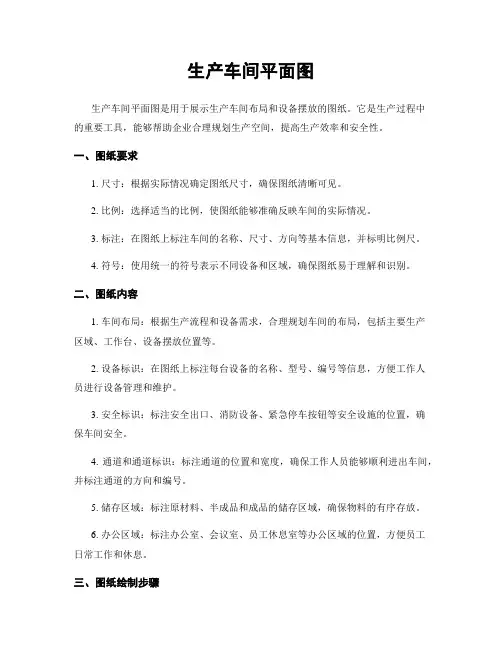

车间平面图制作指导书

生产车间平面图生产车间平面图是用于展示生产车间布局和设备摆放的图纸。

它是生产过程中的重要工具，能够帮助企业合理规划生产空间，提高生产效率和安全性。

一、图纸要求1. 尺寸：根据实际情况确定图纸尺寸，确保图纸清晰可见。

2. 比例：选择适当的比例，使图纸能够准确反映车间的实际情况。

3. 标注：在图纸上标注车间的名称、尺寸、方向等基本信息，并标明比例尺。

4. 符号：使用统一的符号表示不同设备和区域，确保图纸易于理解和识别。

二、图纸内容1. 车间布局：根据生产流程和设备需求，合理规划车间的布局，包括主要生产区域、工作台、设备摆放位置等。

2. 设备标识：在图纸上标注每台设备的名称、型号、编号等信息，方便工作人员进行设备管理和维护。

3. 安全标识：标注安全出口、消防设备、紧急停车按钮等安全设施的位置，确保车间安全。

4. 通道和通道标识：标注通道的位置和宽度，确保工作人员能够顺利进出车间，并标注通道的方向和编号。

5. 储存区域：标注原材料、半成品和成品的储存区域，确保物料的有序存放。

6. 办公区域：标注办公室、会议室、员工休息室等办公区域的位置，方便员工日常工作和休息。

三、图纸绘制步骤1. 收集信息：了解车间的实际情况，包括尺寸、设备类型和数量等。

2. 规划布局：根据生产流程和设备需求，合理规划车间的布局，确保生产效率和安全性。

3. 绘制草图：根据收集到的信息和布局规划，绘制初步的车间平面图草图。

4. 确定比例：根据实际情况确定图纸的比例，确保图纸能够准确反映车间的实际情况。

5. 绘制图纸：使用绘图软件或CAD工具，将车间平面图草图转化为标准格式的图纸。

6. 标注信息：在图纸上标注车间的名称、尺寸、方向等基本信息，并标明比例尺。

7. 添加符号：使用统一的符号表示不同设备和区域，确保图纸易于理解和识别。

8. 检查修改：对绘制好的图纸进行检查，确保图纸的准确性和完整性。

9. 输出图纸：将绘制好的图纸输出为PDF或其他格式，方便分享和打印使用。

新厂区平面规划图详细说明(个人意见仅供参考)新厂区如何合理利用？不是随意的给他一个地盘，就有他来分配调整！要有统筹安排意识，新厂区的利用不能马虎，要有多个方案的比对研究，确定合理性方案的实施！新厂区的规划要注意以下几个问题：生产布局规划第一、整体决策性：要考虑的是总部如何设立部门！这个方案决定了整个企业的管理程序化问题，能不能改变以往老式的管理观念，就要从这次的整体规划中体现！如：总部要以销售、采购、技术为核心，以此严律销售、管制物资、技术革新、品质监控、售后服务、奠定生产！（属于六加一产业链管理模式），这就决定了新厂区的利用为生产！那就要把成熟的产品、批量生产的产品搬入新厂区！以大产量主导生产；相应的金加工及龙门刨也要搬入！确定新厂区的生产完整性！第二、现场规划性：要考虑的是新厂区的规划长期性、稳定性；这个也尤为重要，一但确定就不要再做轻易的改变！如：当新厂区规划好以后，是否做为长期生产部属，稳定生产产量，再按照现场的实际区域设定厂区布局，必须考虑全面。

上图《新厂区平面规划图》中所显示的分布区域为：金工车间、龙门刨车间、电焊车间、装配车间及金加工半成品仓库、龙门刨半成品仓库、小件类毛坯仓库、大件类毛坯仓库、五金电器仓库、成品仓库和喷漆房等。

第三、设备流程性：厂区布局要根据产品的配套生产性能，生产设备的流程性进行设定摆放，才能够发挥作用，体现出设备流程管理的最大优势。

金工车间生产区主要以生产小件类为主，根据设备流程性能及产能，配相应产量（生产计划）进行小件类量化管理；龙门刨车间生产区主要以生产大件类为主，也可以根据设备流程性能及产能，配相应产量（生产计划）进行大件类量化管理；这些生产都服务于装配流水线！电焊车间也一样控制相应产量，服务整体流水线的合理生产！新厂区、新开端、新流程、新观念，为了改变现在混乱的局面，这个才是我们公司崭新的要点！第四、管理程序性：以上图《新厂区平面规划图》中所显示：龙门刨车间的大件类可从南丰铸件车间直接推过来，进入计划生产；施行生产领料制，金工车间的小件类由外协直接运至小件毛坯仓库进行计划领料生产，大件类以相同的方式进行合理生产；当金工、龙门刨车间按计划生产好的配件成品进入相应的半成品仓库后，再由装配按计划控制半成品出库量；整体以生产目标制按计划进行相应配件产品的生产，按计划领料生产控制所有设备进行量化管理，以此达到生产管理目标制！第五、生产流水线性：首先由毛坯件作为流水线的开始，大件类进入龙门刨车间进行量化生产（计划生产量、设备定值量（生产领料量）、最大产能量、目标控制量等），电焊车间将焊好的脚架同样在龙门刨车间刨好后进入总装流水线，作为总装流水线的第一道工序；金工车间小件类与龙门刨车间生产同步进行生产，同样进行量化生产，当金工车间产品配件生产一批结束后，进入机械配件装配区进行配件装配，当机械配件装配结束，总装流水线的第一道工序也已完成，然后进入第二道机械装配，第二道工序结束后进入第三道电机装配，第四道电器装配，第五、第六道等，最后进入道喷漆工序，喷漆批灰可以在第一道完成后进行！注：整道工序还待确定！总装流水线适用于除圆弧机（超大型）以外的任何机型！它可以减少人员、质量稳定、快速生产、提高产能。

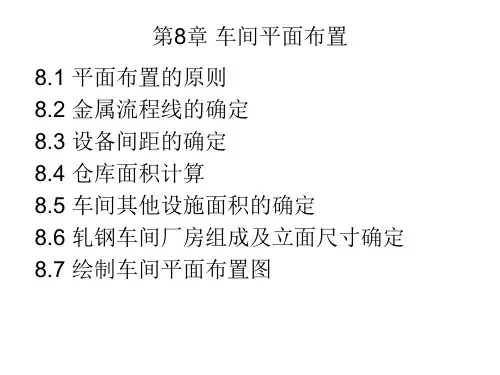

车间平面图课程设计一、课程目标知识目标：1. 学生能理解车间平面图的基本概念和组成部分；2. 学生能掌握车间平面图的绘制方法和技巧；3. 学生能识别并运用车间平面图中的符号和标注；4. 学生了解车间平面图在生产和制造业中的应用。

技能目标：1. 学生能够运用尺规作图和计算机辅助设计软件绘制简单的车间平面图；2. 学生能够通过分析车间平面图，进行空间想象和布局规划；3. 学生能够运用车间平面图进行基本的测量和尺寸标注。

情感态度价值观目标：1. 学生培养对工程图纸的兴趣，提高对工程技术的认识；2. 学生树立正确的工程观念，认识到车间平面图在工程实践中的重要性；3. 学生通过合作学习，培养团队精神和沟通协调能力；4. 学生在学习过程中，培养耐心、细致和严谨的学习态度。

课程性质：本课程为技术应用型课程，结合实际生产场景，培养学生的实际操作能力和空间想象力。

学生特点：初三学生具有一定的几何作图基础，对实际应用场景有较高的兴趣，但空间想象力和实践操作能力有待提高。

教学要求：教师应采用直观生动的教学方法，结合实际案例，引导学生积极参与实践操作，注重培养学生的动手能力和解决问题的能力。

在教学过程中，关注学生的个体差异，提供个别辅导，确保学生能够达到课程目标。

通过课程学习，使学生具备一定的车间平面图阅读和绘制能力，为未来从事相关领域工作打下基础。

二、教学内容1. 车间平面图基本概念与组成- 定义及作用- 图纸比例与单位- 车间平面图的线条、符号和标注2. 车间平面图绘制方法与技巧- 尺规作图基本操作- 计算机辅助设计软件应用- 空间布局与尺寸标注3. 实际案例分析- 车间平面图实例分析- 图纸阅读与理解- 布局优化与改进4. 车间平面图绘制实践- 简单车间平面图绘制- 车间平面图修改与完善- 测量与尺寸标注5. 教学进度安排- 第一课时：车间平面图基本概念与组成- 第二课时：车间平面图绘制方法与技巧- 第三课时：实际案例分析- 第四课时：车间平面图绘制实践教学内容根据课程目标，结合教材相关章节，确保科学性和系统性。

生产车间平面图生产车间平面图是指对生产车间的布局和设备摆放进行图形化的表示。

它是生产车间规划和管理的重要工具，能够匡助企业高效组织生产流程，提高生产效率和质量。

一、平面图的基本要素1. 车间布局：根据生产流程和设备需求，合理安排生产车间的布局，包括原材料区、加工区、成品区、设备区等。

2. 设备摆放：根据生产需求和设备功能，将各种设备摆放在合适的位置，确保生产流程的顺畅和安全。

3. 工作站：标明各个工作站的位置和工作内容，便于员工之间的协作和沟通。

4. 通道和出入口：确保车间内各个区域之间有足够的通道，方便物料和人员的流动，同时标明出入口的位置和数量。

5. 安全设施：标注消防器材、紧急出口、安全通道等安全设施的位置，确保员工的安全和生产环境的安全。

二、平面图的绘制步骤1. 采集信息：了解生产车间的实际情况，包括尺寸、设备、工作流程等，可以通过现场勘察、工作记录和工艺流程图等方式进行采集。

2. 制定比例：根据实际情况和绘图要求，确定平面图的比例，普通为1:100或者1:200。

3. 绘制轮廓：根据车间的实际尺寸，在纸上或者计算机上绘制车间的轮廓，包括墙壁、柱子、天花板等。

4. 标注设备：根据设备的实际尺寸和功能，将设备摆放在合适的位置，并标注设备的名称和编号。

5. 绘制通道和出入口：根据实际需要，在车间布局中设置通道和出入口，确保物料和人员的流动。

6. 标注工作站：根据工作流程和工作站的功能，将工作站标注在平面图上，并标明工作站的名称和工作内容。

7. 标注安全设施：根据安全要求，在平面图上标注消防器材、紧急出口、安全通道等安全设施的位置。

8. 完善细节：根据实际情况，完善平面图的细节，包括标注尺寸、颜色填充、图例说明等。

三、平面图的应用价值1. 生产计划：通过平面图，生产管理人员可以清晰了解车间的布局和设备摆放情况，从而合理安排生产计划，提高生产效率。

2. 设备维护：平面图可以匡助维护人员快速定位设备故障，并提供维修和保养的指导，减少设备故障对生产的影响。

生产车间平面图生产车间平面图是指用于展示生产车间布局和设备摆放的图纸或者图象。

它是生产车间规划和管理的重要工具，能够匡助企业合理安排生产设备和工作区域，提高生产效率和工作流程。

一、制作生产车间平面图的目的和意义生产车间平面图的制作旨在实现以下目的和意义：1. 了解生产车间的布局和设备摆放情况，为生产流程的合理规划提供依据。

2. 优化生产车间的空间利用，提高工作效率和生产效率。

3. 为设备维护和维修提供参考，减少故障和停工时间。

4. 便于生产车间的安全管理和应急处理。

二、生产车间平面图的制作步骤制作生产车间平面图的普通步骤如下：1. 采集相关信息：采集生产车间的尺寸、设备类型和数量、工作区域等相关信息。

2. 绘制草图：根据采集到的信息，使用绘图软件或者手绘草图，绘制生产车间的基本布局。

3. 设计设备摆放：根据生产流程和工作区域的要求，设计设备的摆放位置，考虑设备之间的间距和通道的宽度。

4. 标注细节信息：在平面图上标注设备的具体型号、编号、功率等详细信息，以便后续管理和维护。

5. 添加标识和指示：在平面图上添加标识和指示，如出入口、紧急出口、消防设施等，以提高车间的安全性。

6. 完善图纸：检查和修正平面图的错误和不足之处，确保图纸的准确性和完整性。

7. 输出和存档：将制作完成的生产车间平面图输出为可打印或者可浏览的格式，同时进行存档备份，以备日后使用和更新。

三、生产车间平面图的要素和内容生产车间平面图通常包括以下要素和内容：1. 尺寸和比例：生产车间平面图应按照实际比例绘制，标注尺寸以便测量和规划。

2. 车间布局：标注生产车间的主要区域和工作区域，如生产线、装配区、仓库、办公区等。

3. 设备摆放：标注设备的摆放位置和方向，考虑设备之间的间距和通道的宽度，以确保工作流畅。

4. 设备信息：标注设备的具体型号、编号、功率等详细信息，以便管理和维护。

5. 标识和指示：标注出入口、紧急出口、消防设施等标识和指示物，以提高车间的安全性。

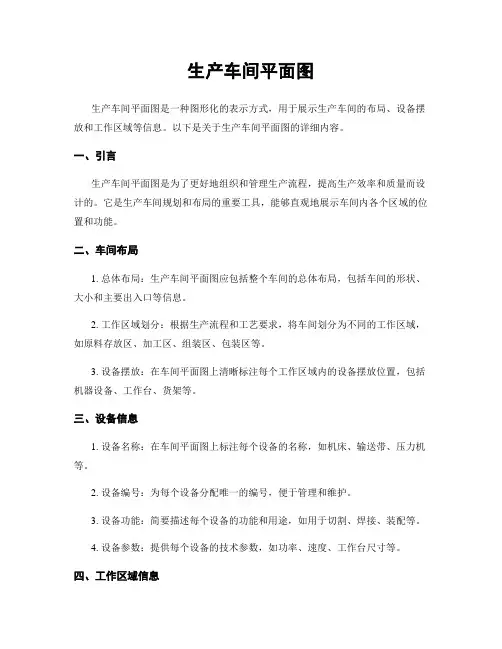

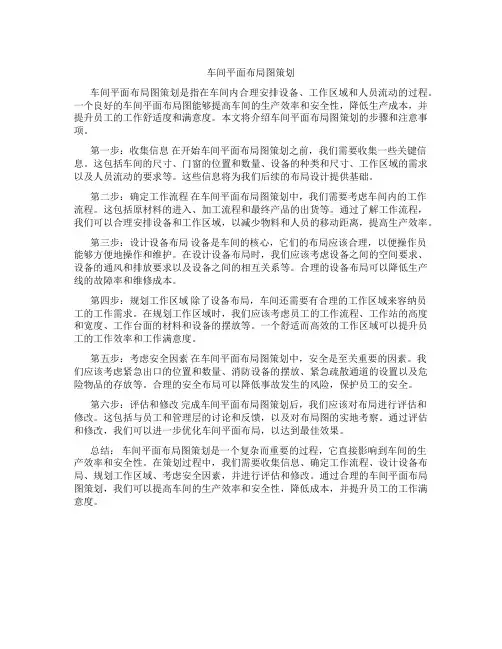

生产车间平面图生产车间平面图是一种图形化的表示方式，用于展示生产车间的布局、设备摆放和工作区域等信息。

以下是关于生产车间平面图的详细内容。

一、引言生产车间平面图是为了更好地组织和管理生产流程，提高生产效率和质量而设计的。

它是生产车间规划和布局的重要工具，能够直观地展示车间内各个区域的位置和功能。

二、车间布局1. 总体布局：生产车间平面图应包括整个车间的总体布局，包括车间的形状、大小和主要出入口等信息。

2. 工作区域划分：根据生产流程和工艺要求，将车间划分为不同的工作区域，如原料存放区、加工区、组装区、包装区等。

3. 设备摆放：在车间平面图上清晰标注每个工作区域内的设备摆放位置，包括机器设备、工作台、货架等。

三、设备信息1. 设备名称：在车间平面图上标注每个设备的名称，如机床、输送带、压力机等。

2. 设备编号：为每个设备分配唯一的编号，便于管理和维护。

3. 设备功能：简要描述每个设备的功能和用途，如用于切割、焊接、装配等。

4. 设备参数：提供每个设备的技术参数，如功率、速度、工作台尺寸等。

四、工作区域信息1. 区域名称：在车间平面图上标注每个工作区域的名称，如原料存放区、加工区、组装区等。

2. 区域功能：简要描述每个工作区域的功能和用途，如原料存放、加工、组装等。

3. 区域面积：提供每个工作区域的面积，便于合理规划和利用空间。

4. 区域布局：在车间平面图上绘制每个工作区域的布局，包括设备位置、工作台、货架等。

五、安全设施1. 紧急出口：在车间平面图上标注紧急出口的位置，确保员工在紧急情况下能够迅速撤离。

2. 消防设施：标注消防器材的位置，如灭火器、消防栓等。

3. 安全标识：在车间平面图上标注安全标识的位置，如禁止吸烟、穿戴防护设备等。

六、其他信息1. 办公区域：标注办公区域的位置，包括办公桌、文件柜等。

2. 储存区域：标注储存区域的位置，如原料仓库、成品仓库等。

3. 通道：标注车间内的通道位置，确保员工能够顺利进出各个工作区域。

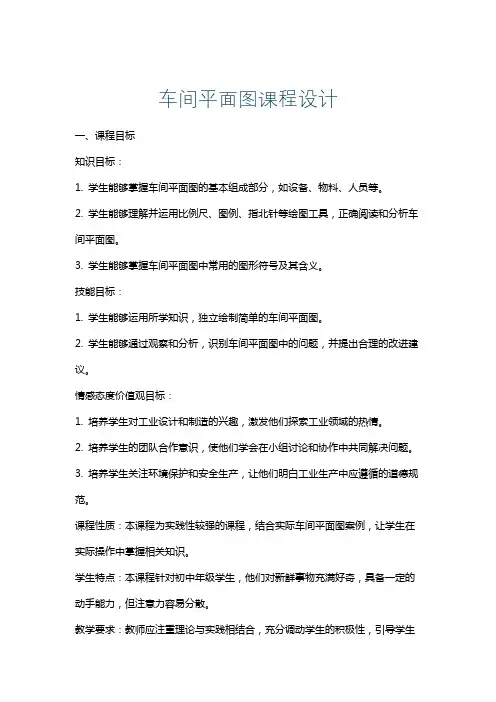

车间平面图课程设计一、课程目标知识目标：1. 学生能够掌握车间平面图的基本组成部分，如设备、物料、人员等。

2. 学生能够理解并运用比例尺、图例、指北针等绘图工具，正确阅读和分析车间平面图。

3. 学生能够掌握车间平面图中常用的图形符号及其含义。

技能目标：1. 学生能够运用所学知识，独立绘制简单的车间平面图。

2. 学生能够通过观察和分析，识别车间平面图中的问题，并提出合理的改进建议。

情感态度价值观目标：1. 培养学生对工业设计和制造的兴趣，激发他们探索工业领域的热情。

2. 培养学生的团队合作意识，使他们学会在小组讨论和协作中共同解决问题。

3. 培养学生关注环境保护和安全生产，让他们明白工业生产中应遵循的道德规范。

课程性质：本课程为实践性较强的课程，结合实际车间平面图案例，让学生在实际操作中掌握相关知识。

学生特点：本课程针对初中年级学生，他们对新鲜事物充满好奇，具备一定的动手能力，但注意力容易分散。

教学要求：教师应注重理论与实践相结合，充分调动学生的积极性，引导学生主动参与课堂讨论和实践活动。

同时，关注学生的个别差异，给予每个学生充分的关注和指导。

通过本课程的学习，使学生能够达到上述课程目标，并在后续的教学设计和评估中，逐步提高自身的能力。

二、教学内容1. 车间平面图的基本知识：包括平面图的概念、组成部分、绘图工具（比例尺、图例、指北针等）的使用方法。

- 教材章节：第二章第一节“车间平面图的构成与绘制工具”2. 车间平面图的图形符号及其含义：介绍车间平面图中常用的图形符号、颜色及其代表的意义。

- 教材章节：第二章第二节“车间平面图的图形符号与颜色”3. 车间平面图的绘制方法：学习如何根据实际车间布局绘制平面图，包括设备、物料、人员等元素的绘制。

- 教材章节：第二章第三节“车间平面图的绘制方法与实践”4. 车间平面图的分析与改进：学会分析现有车间平面图中的问题，并提出合理的改进建议。

- 教材章节：第二章第四节“车间平面图的分析与优化”5. 实践操作：组织学生进行小组讨论，共同完成一个简单的车间平面图绘制任务，巩固所学知识。
