工厂供电毕业设计计算负荷部分表

.

. 用电负荷计算书

工程名:

《民用建筑电气设计规范》JGJ 16-2008:

参考手册：《工业与民用配电设计手册》第三版:

用电负荷统计表：

用电设备组名称 总功率 需要系数 功率因数 视在功率 有功功率 无功功率 计算电流

北教学楼 72.00 0.85 0.85 72.00 61.20 37.93 109.39

综合楼 54.00 0.75 0.85 47.65 40.50 25.10 72.39

南教学楼 89.00 0.85 0.85 89.00 75.65 46.88 135.22

实验楼 159.00 0.85 0.85 159.00 135.15 83.76 241.58

室外 25.00 1.00 0.85 29.41 25.00 15.49 44.69

消防设备 23.00 1.00 0.80 28.75 23.00 17.25 43.68

中心机房用电 10.00 1.00 0.85 11.76 10.00 6.20 17.87

变压器S1的回路:

北教学楼、综合楼、南教学楼、实验楼、室外、消防设备、中心机房用电

S1负荷:

【计算公式】：

Pc = Kp * ∑(Kd * Pn)

Qc = kq * ∑(Kd * Pn * tgΦ) .

. Sc = √(Pc * Pc + Qc * Qc)

Ic = Sc / (√3 * Ur)

【输出参数】：

进线相序 : 三相

有功功率Pc: 333.45

无功功率Qc: 158.77

视在功率Sc: 369.32

有功同时系数kp：0.90

无功同时系数kq：0.97

计算电流Ic: 561.12

总功率因数: 0.83

有功负荷系数α：0.80

无功负荷系数β：0.80

补偿前功率因数COSφ1: 0.83

补偿后功率因数COSφ2: 0.92

计算补偿容量QC1: 66.87(kvar)

实际补偿容量QC2: (kvar)

工厂供电负荷计算（五篇）

第一篇：工厂供电负荷计算

工厂供电负荷计算

1、确定此工厂是什么性质的工厂，有加工业、重工业等等，不同性质的工厂的负荷计算是不同的；、引入两个系数：同时率和负载率。所有负荷与其他负荷之间都有一个是否同时运行的概率，此概率就是同时率。任何负荷其的电动机铭牌容量与其实际容量之间都有一定的余度，这就是此负荷的负载率，全厂负荷与铭牌的差异就是全厂负荷的负荷率。

3、上述两个系数的乘积就是负荷换算系数K值。不同的工厂有不同报道K值。可以从不同领域的设计手册中查到；

4、举例：如果你是加工厂，就是5台最大负荷×0.8+其余负荷×0.2=总负荷（KVA）

第二篇：Revit_2013_学习心得-冷热负荷计算

REVIT 2013 学习心得——暖通冷热负荷计算

《说明》

以下是我个人在应用 REVIT 2013 冷热负荷计算经验和心得，必须说明的是：1.以下是真实 案例的简化（美国），该项目的负荷计算书已经上交 CITY 备案，并已经开始安装；2.本人 是建筑师，之前我对暖通冷热负荷计算的概念和方法、名词基本没概念, 设计参数是在暖 通工程师的指导下设置的； 3.我没有装中文版，所以没有对应的中文名词；不过“看图说 话”也能明白； 4.关于中文版的材料、及设计参数是否符合中国国内设计规范，我也没有 研究（但可以通过修改设计参数来符合国内规范）；欢迎暖通专业的工程师积极尝试，提 出宝贵意见。《心得》

面对 一个真实的建筑模型和一次次的通过调整各种设计参数后得到的计算结果的比较，我 对这个过程已经了解很多——这种学习比读教科书、读巨大的无数的表格（计算书）要直 观太多了。从本案例也可以看出，BIM 是个可以高度整合专业信息的模型，合作将如此容 易和直观，只要我们肯学习，并能打破人的合作壁垒。

《要点和步骤》

气候参数（LOCATION），准确的建筑模型（CONSTRUCTION

TYPE），空间参数（SPACE），负荷区参数（ZONE），项目（PROJECT）参数，计算报告（REPORT）

工厂配电负荷计算方法及实例

工厂负荷计算总结

设计时，用的总负荷应是一个假定负荷，即计算负荷。计算负荷也称需要负荷或最大负荷。计算负荷是一个假想的持续负荷，其热效应与同一时间内实际变动负荷所产生的最大热效应相等。在配电设计中，通常采用30分钟的最大平均作为按发热条件选择电器或导体的依据。

一、负荷计算分类：

负荷计算的方法分为需要系数法、利用系数法、单位指标法等几种。

1，需要系数法。用设备功率乘以需要系数和同时系数，直接求出计算负荷。这种方法比较简便，应用广泛，尤其适用于配、变电所的负荷计算。

2，利用系数法。采用利用系数求出最大负荷班的平均负荷，再考虑设备台数和功率差异的影响，乘以与有效台数有关的最大系数得出计算负荷。这种方法的理论根据是概率论和数理统计，因而计算结果比较接近实际。适用于各种范围的负荷计算，但计算过程稍繁。

3，单位面积功率法、单位指标法、单位产品耗电量法。前两者多用于民用建筑，后者用于某些工业建筑。在用电设备功率和台数无法确定时，或者设计前期，这些方法是确定设备负荷的主要方法。

4，除采用以上的方法外，还有二项式法以及近年国内出现的abc法、变值需要系数法等。这些方法有的已被其他方法代替，有的是利用系数法的简化，还有的实用数据不多，未能推广。

单位面积功率法、单位指标法和单位产品耗电量法多用于设计的前期计算，如可行性研究和方案设计阶段；需要系数法、利用系数法多用于初步设计和施工图设计。

二、设备功率确定

进行负荷计算时，需将用电设备按其性质分为不同的用电设备组，然后确定设备功率。用电设备的额定功率Pr或额定容量Sr是指铭牌上的数据。对于不同负载持续率下的额定功率或额定容量，应换算为统一负载持续率下的有功功率，即设备功率Pe。

（1）连续工作制电动机的设备功率等于额定功率。

（2）短时或周期工作制电动机（如起重机用电动机等）的设备功率是指将额定功率换算为统一负载持续率下的有功功率。

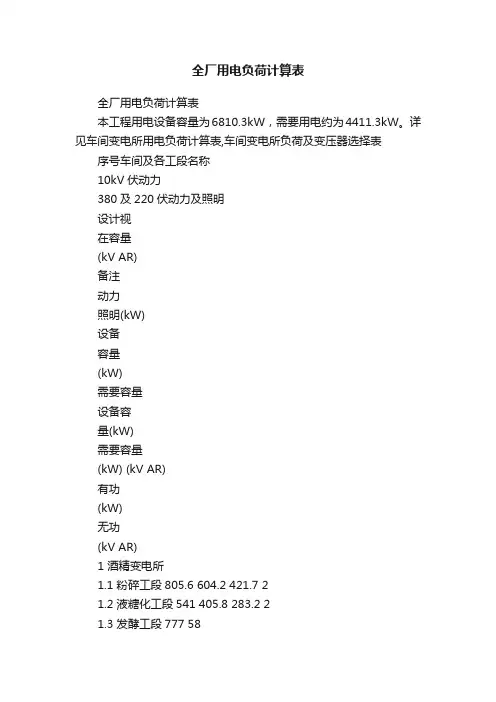

全厂用电负荷计算表

全厂用电负荷计算表

本工程用电设备容量为6810.3kW，需要用电约为4411.3kW。详见车间变电所用电负荷计算表,车间变电所负荷及变压器选择表

序号车间及各工段名称

10kV伏动力

380及220伏动力及照明

设计视

在容量

(kV AR)

备注

动力

照明(kW)

设备

容量

(kW)

需要容量

设备容

量(kW)

需要容量

(kW) (kV AR)

有功

(kW)

无功

(kV AR)

1 酒精变电所

1.1 粉碎工段805.6 604.2 421.7 2

1.2 液糖化工段541 405.8 283.2 2

1.3 发酵工段777 58 2.8 406.8 3

1.3 15万吨蒸馏工段210 157.5 109.9 2

1.4 5万吨蒸馏工段111 83.3 58.1 1 不计1.5 脱水工段95.7 71.8

50.1 1

1.6 罐区96.5 7

2.4 50.5 5

1.7 循环水580 435 303.6 2

1.8 空压站59 44.3 30.6 0.5

各车间小计3164.9 2373.6 1656.5 18.5

分别乘以有功系数

0.9、无功同时系数

0.97

2136.2 1606 14.2 补偿kV AR -581 cosφ=0.92 补偿后kV A

2150.4 1025 2382.2

1#变压器容量kV A 2500 利旧2#变压器容量kV A 800 新购

2 污水、板框、DDGS

变电所

2.1 污水处理工序1115.6 780.9 545.1 10

2.2 DDGS、板框、干燥1068 747.6 521.8 8

车间小计2183.6 1528.5 1066.9 18

分别乘以有功系数

0.9、无功同时系数

0.97

1375.7 1034.9 15.3 补偿kV AR -374 cosφ=0.92 补偿后kV A

1391 660.7 1539
