电阻电路中的叠加原理与分析
电阻电路是电子电路中最基础的电路之一，而叠加原理是解析电阻电路的重要方法之一。本文将探讨电阻电路中的叠加原理，包括其基本原理、应用方法以及分析过程。
一、叠加原理概述
叠加原理是指在一个线性电路中，当出现多个电源作用时，电路中某个元件所受到的作用等于每个电源单独作用产生的效应的代数和。简单来说，即将电路中的各个电源或信号源分别作用于电路，然后将各个响应叠加即可得到整体响应。
二、叠加原理的基本原理
在电阻电路中，叠加原理基于以下两个基本原理：
1.超定原理：当有多个电源作用于电路时，电流和电势的分布是由每个电源单独作用效果的叠加；
2.线性叠加原理：电流、电势等是线性的，可以在电路中叠加。
三、叠加原理的应用方法
叠加原理在电阻电路中的应用，主要包括以下四个步骤：
1.将电路中的每个电源独立激励，其它电源保持不变，计算并记录每个电源对电路中各个元件的影响； 2.将每个电源单独激励时计算得到的各个元件的电流、电势等值相加；
3.根据电流、电势等值的叠加和，计算得到整体的电流、电势分布；
4.根据需要，计算电路中各个元件的功率、电压等参数。
例如，对于一个由多个电阻和电源构成的电路，可以按照叠加原理的步骤，分别计算每个电源单独作用时电路中各个元件的电流、电势等值，然后将这些值相加得到整体的电流、电势分布情况。
四、电阻电路中叠加原理的实例分析
为了更好地理解电阻电路中叠加原理的应用，我们以一个简单的电路为例进行分析。
假设有一个由两个电阻R1和R2以及两个电源E1和E2构成的串联电路，电源E1的电压为U1，电源E2的电压为U2。要求分析电路中的电流分布情况。
首先，我们将电源E1单独激励，将电源E2断开。根据欧姆定律，电流I1通过电阻R1为U1/R1，通过电阻R2为0。因此，此时只有电流I1通过电路中的电阻R1。
接下来，我们将电源E2单独激励，将电源E1断开。同样根据欧姆定律，电流I2通过电阻R2为U2/R2，通过电阻R1为0。此时只有电流I2通过电路中的电阻R2。 最后，根据叠加原理，将上述两种情况下得到的电流I1和I2相加。即总电流I = I1 + I2 = U1/R1 + U2/R2，而电路中的总电压等于各个电阻上的电压之和。根据欧姆定律，总电压U = U1 + U2 = I1 * R1 + I2 * R2。因此，我们可以得出整个电阻电路中电流和电压的分布情况。
第１７卷第３期
Ｖ０１．１７ Ｎｏ．３ 邯郸学院学报
Ｊｏｕｒｎａｌ ｏｆ Ｈａｎｄａｎ Ｃｏｌｌｅｇｅ ２００７年９月
Ｓｅｐｔ．２００７

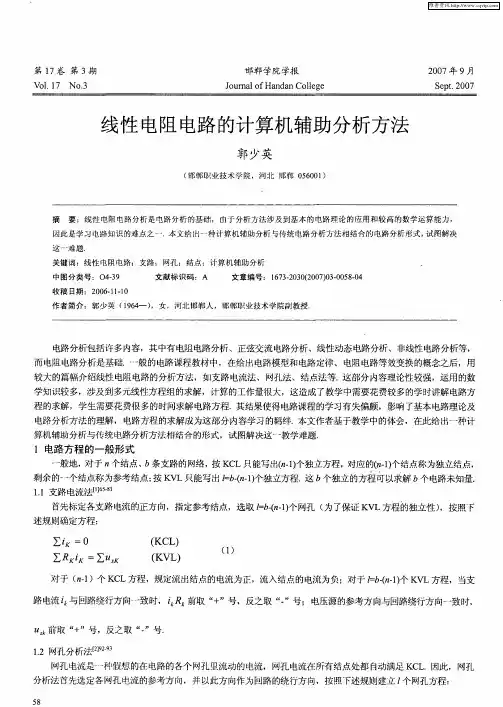

线性电阻电路的计算机辅助分析方法
郭少英
（邯郸职业技术学院，河北邯郸０５６００１）
摘要：线性电阻电路分析是电路分析的基础，由于分析方法涉及到基本的电路理论的应用和较高的数学运算能力，
凶此是学习电路知识的难点之一‘．本文给出一种计算机辅助分析与传统电路分析方法相结合的电路分析形式，试图解决 这一难题．
关键词：线性电阻电路；支路；网孔；结点；计算机辅助分析 ． 中图分类号：０４—３９ 文献标识码：Ａ 文章编号：１ ６７３ ２０３０（２００７）０３．００５８．０４ 收稿日期：２００６．１１．１０ 作者简介：郭少英（１９６４一），女，河北邯郸人，邯郸职业技术学院副教授．
电路分析包括许多内容，其中有电阻电路分析、正弦交流电路分析、线性动态电路分析、非线性电路分析等，
而电阻电路分析是基础．一般的电路课程教材中，在给出电路模型和电路定律、电阻电路等效变换的概念之后，用 较大的篇幅介绍线性电阻电路的分析方法，如支路电流法、刚孔法、结点法等．这部分内容理论性较强，运用的数
学知识较多，涉及到多元线性方程组的求解，计算的工作量很大，这造成了教学中需要花费较多的学时讲解电路方 程的求解，学生需要花费很多的时间求解电路方程．其结果使得电路课程的学习有失偏颇，影响了基本电路理论及
电路分析方法的理解，电路方程的求解成为这部分内容学习的羁绊．本文作者基于教学中的体会，在此给出一种计 算机辅助分析与传统电路分析方法相结合的形式，试图解决这一教学难题． １电路方程的一般形式
一般地，对于ｎ个结点、ｂ条支路的网络，按ＫＣＬ只能写出（，２．１）个独立方程，对应的 ．１）个结点称为独立结点， 剩余的… 个结点称为参考结点；按ＫＶＬ只能写出／＝ｂ．（，２．１）个独立方程．这ｂ个独立的方程可以求解ｂ个电路未知量． １．１支路电流法【】ｊｏ 首先标定各支路电流的正方向，指定参考结点，选取Ｚ＝ｂ－（ｎ．１）个网孔（为了保证ＫＶＬ方程的独立性），按照下 述规则确定方程：
