柱体积配箍率计算书

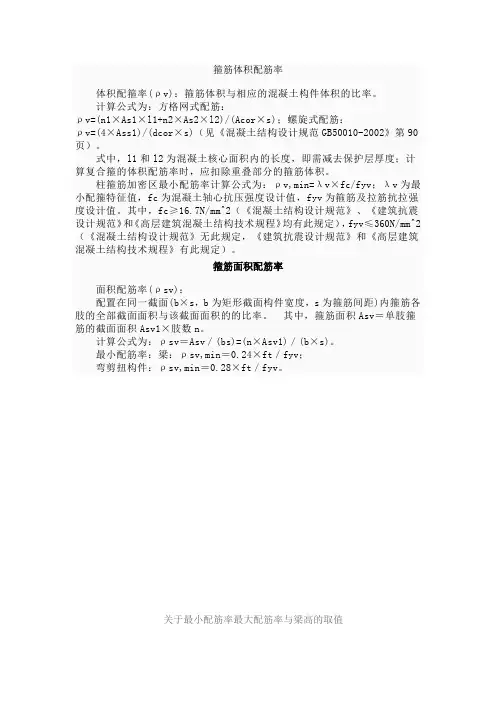

箍筋体积配筋率

体积配箍率(ρv)：箍筋体积与相应的混凝土构件体积的比率。

计算公式为：方格网式配筋：ρv=(n1×As1×l1+n2×As2×l2)/(Acor×s)；螺旋式配筋：ρv=(4×Ass1)/(dcor×s)（见《混凝土结构设计规范GB50010-2002》第90页）。

式中，l1和l2为混凝土核心面积内的长度，即需减去保护层厚度；计算复合箍的体积配筋率时，应扣除重叠部分的箍筋体积。

柱箍筋加密区最小配筋率计算公式为：ρv,min=λv×fc/fyv；λv为最小配箍特征值，fc为混凝土轴心抗压强度设计值，fyv为箍筋及拉筋抗拉强度设计值。其中，fc≥16.7N/mm^2（《混凝土结构设计规范》、《建筑抗震设计规范》和《高层建筑混凝土结构技术规程》均有此规定），fyv≤360N/mm^2（《混凝土结构设计规范》无此规定，《建筑抗震设计规范》和《高层建筑混凝土结构技术规程》有此规定）。

箍筋面积配筋率

面积配筋率(ρsv)：

配置在同一截面(b×s，b为矩形截面构件宽度，s为箍筋间距)内箍筋各肢的全部截面面积与该截面面积的的比率。 其中，箍筋面积Asv＝单肢箍筋的截面面积Asv1×肢数n。

计算公式为：ρsv＝Asv／(bs)=(n×Asv1)／(b×s)。

最小配筋率：梁：ρsv,min＝0.24×ft／fyv；

弯剪扭构件：ρsv,min＝0.28×ft／fyv。

关于最小配筋率最大配筋率与梁高的取值 第一是最小配筋率，最小配筋率的确定理论原则应该是受弯构件的第一阶段末，即截面受拉区砼开裂临界状态，此时的配筋应能承担砼开裂后转嫁的全部拉应力，故与全截面有关，应用全截面。

第二是正常的配筋率或最大配筋率，针对的是受弯构件第三阶段，即极限破坏状态，此时截面只与有效高度有关，保护层多厚都无用，故采用有效高度。

______

配筋率首先要满足砼本身的要求，（参见大家上学时的混凝土教材正截面受压计算）。混凝土受压区高度不能无限增大，太大时会在钢筋屈服前压溃，超筋破坏。所以教材上是控制ξb （常用材料在0.5附近），所以我们的受拉钢筋配筋梁受ξb不能超过一定值，这个值随着截面尺寸 砼等级 钢筋等级 保护层厚度的不同，值也不同。我通过列表计算得出的结论是：对于常用材料和截面，梁的配筋率（即有效截面配筋率，不要搞错配筋率概念）一般在2.0％，全截面配筋率一般在2.0％以下（这句话相对于上句话似乎是废话，呵呵，但对于实际配筋时有很大方便）。

工程名称:设计人:计算日期:表6．４．７<=0.3<=0.4<=0.5<=0.6普通箍复合箍<=0.10<=0.11<=0.13<=0.15螺旋复合或连续复合螺旋普通箍复合箍0.080.090.110.13螺旋复合或连续复合螺旋普通箍复合箍0.060.070.090.11螺旋复合或连续复合螺旋

强度种类C15C20C25C30C35fc7.29.611.914.316.7ft0.911.11.271.431.57

读取特征值λV=0.05读取混凝土强度=16.70输入箍筋强度值210计算体积配箍率=0.40%其中框架一,二,三,四级柱构造体积配箍率为0.8%,0.6%,0表 4.1.4 混凝土强度设计值 （N/ 凝 土 强 度 等0.050.060.070.09二三箍筋形式抗震等级

0.090.110.060.070.080.090.110.13本表格已经设计好所有函数公式，只需在表格中填入相关的数据即可自动进行计算

柱端箍筋加密区最小配箍特征值λV柱体积配箍率计算

一类型1柱截面b=500类型2柱截面b=类型1柱截面h=500类型2柱截面h=类型1柱保护层c=35类型2柱保护层c=箍筋直径=8箍筋直径=箍筋间距S=100箍筋间距S=体积配箍率=0.47%体积配箍率

=类型3柱截面b=500类型4柱截面b=类型3柱截面h=500类型4柱截面h=类型3柱保护层c=35类型4柱保护层c=箍筋直径=8箍筋直径=箍筋间距S=100箍筋间距S=体积配箍率=0.93%体积配箍率=

类型5柱截面b=500类型6柱截面b1=类型5柱截面h=500类型1柱截面b2=类型5柱保护层c=35类型6柱截面h1=箍筋直径=8类型6柱截面h2=箍筋间距S=100h2边附加箍数n=体积配箍率=0.69%h2边附加箍数n=保护层c=箍筋直径=箍筋间距S=体积配箍率=截面类型五截面类型一截面类

截面类型三截面类

截面类<=0.7<=0.8<=0.9<=1.0<=1.05<=0.17<=0.20<=0.23

欧阳学创编

欧阳学创编 以截面b=350，h=500的柱为例，柱加密区箍筋为Φ8@100，保护层厚取30，柱截面配筋见下图：

时间：2021.03.03 创作：欧阳学

根据《混凝土结构设计规范》（GB50010-2002第7.8.3条，柱箍筋加密区的体积配箍率ρv，可按下式计算(式7.8.3-2)：

对框架柱，式中各参数含义为：

Acor--箍筋范围内的混凝土核心面积，其重心应与柱截面的重心重合，计算中仍按同心、对称的原则取值。对框架柱，Acor=l1·l2；

ρv--框架柱的体积配筋率(核心面积Acor范围内单位混凝土体积所含箍筋的体积)；

n1、As1--b方向的箍筋肢数、单根箍筋的截面面积；

n2、As2--h方向的箍筋肢数、单根箍筋的截面面积；

l1--b方向箍筋宽度； 欧阳学创编

欧阳学创编 l2--h方向箍筋宽度；

s--箍筋的间距。

上例中b方向箍筋肢数为n1=4，h方向箍筋肢数为n2=2，Φ8钢筋截面积为As1=As2=50.3m㎡，l1=350-60=290mm，l2=500-60=440mm，箍筋间距s=100mm，按上式计算的柱体积配箍率为：

（4×50.3×290+2×50.3×440）/（290×440×100）=0.00804；

时间：2021.03.03 创作：欧阳学
