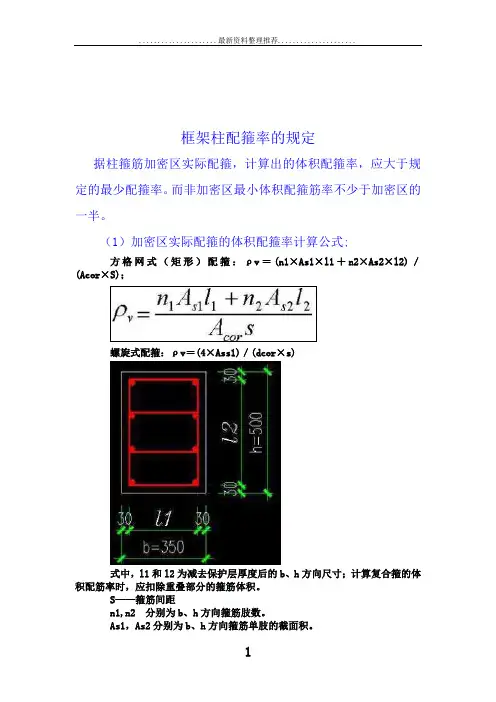

框架柱配箍率的规定
据柱箍筋加密区实际配箍,计算出的体积配箍率,应大于规定的最少配箍率。
而非加密区最小体积配箍筋率不少于加密区的一半。
(1)加密区实际配箍的体积配箍率计算公式;
方格网式(矩形)配箍:ρv=(n1×As1×l1+n2×As2×l2)/(Acor×S);
螺旋式配箍:ρv=(4×Ass1)/(dcor×s)
式中,l1和l2为减去保护层厚度后的b、h方向尺寸;计算复合箍的体积配筋率时,应扣除重叠部分的箍筋体积。
S——箍筋间距
n1,n2 分别为b、h方向箍筋肢数。
As1,As2分别为b、h方向箍筋单肢的截面积。
Acor= l1*l2
(2)柱箍筋加密区最小配箍筋率ρv,min规定:
ρv,min=λv×fc/fyv;ρv,min还应不少于一级框架0.8%,二级框架0.6%,三四级框架0.4%;短柱的ρv,min应不少于1.2%,(9度的应不少于1.5%,)
λv为最小配箍特征值,fc为混凝土轴心抗压强度设计值,fyv为箍筋及拉筋抗拉强度设计值。
其中,fc取不少于C35的也就是fc≥16.7N/mm^2。
(3)非加密区最小体积配箍筋率不少于加密区的一半。
(以上《砼规》、《抗规》和《高规》均有此规定)
◎柱体积配箍率:箍筋体积与相应的混凝土构件体积的比率.体积配箍率体现箍筋对砼的约束作用
的强弱
◎《混凝土结构设计规范GB50010-2010》11.4.7如下:
◎最少配箍率规定在2010高规6.4.7及6.4.8条(也适应与多层框架)。
框架柱配筋率框架柱是结构件的重要部分。
它的位置和钢筋的结构布置均有重要影响,这种影响可以从框架柱与钢筋的配筋率来指示。
框架柱与钢筋的配筋率是结构力学设计中必不可少的内容。
本文介绍了框架柱配筋率的要求和计算方法,并就框架柱配筋率的设计、施工和检测提出了相应的建议。
一、框架柱与钢筋配筋率的要求框架柱的数量、尺寸以及与钢筋的搭接方式直接决定了框架柱与钢筋的配筋率。
框架柱配筋率的设计原则是:应根据其结构的分析来决定每一种构件的框架柱配筋率。
框架柱与钢筋的配筋率一般按受力类型来确定,如架空和悬挑梁要求框架柱配筋率较低,框架柱受压梁要求较高。
框架柱与钢筋配筋率的具体要求可参照《建筑构造设计规范》施工图绘制的执行标准等相关文件的规定。
二、框架柱和钢筋配筋率的计算方法框架柱与钢筋的配筋率是指框架柱所能承受的抗弯和抗压钢筋总长度与框架柱钢筋总长度之比,简记作框架柱与钢筋之间的配筋率为λ。
其计算公式为λ=(l/L)×100%,其中l为抗弯和抗压钢筋总长度,L为框架柱钢筋总长度。
三、框架柱配筋率的设计施工和检测(1)设计施工框架柱的配筋率必须符合技术规范的要求,以减少抗压力与抗弯力的影响,避免构件在使用中出现损坏。
一般而言,框架柱的配筋率越高,结构的承载能力越大。
在设计施工的过程中,要明确实施配筋的位置、钢筋的尺寸、材料和施工方法,并根据计算结果确定框架柱与钢筋的配筋率。
(2)施工检测施工检测是控制结构质量的重要环节。
现场施工过程中,应定期进行检测,以确保框架柱与钢筋的配筋率符合设计要求。
检测重点是检查框架柱钢筋的数量、位置和材料。
它也可以依据结构力学分析的结果进行实验检测,以保证构件的受力性能。
四、总结框架柱与钢筋的配筋率是结构力学设计中不可或缺的内容。
要保证构件具有足够的承载能力,就要根据结构分析结果确定框架柱配筋率,并在设计施工过程中控制其符合设计要求,同时定期对框架柱钢筋的位置、数量和材料进行检查,以保证构件的受力性能。

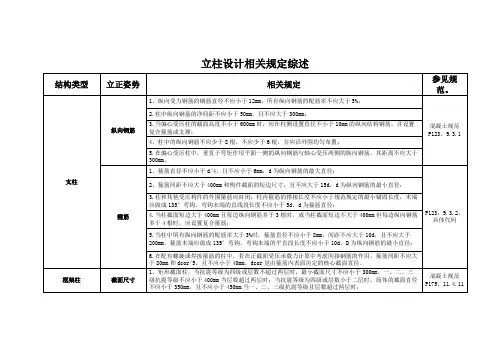

柱子箍筋规范篇一:柱墙梁规范要求框架柱规范要求一、《混凝土结构设计规范》(GB50010—2010):1、4.2.1-2:梁、柱纵向受力钢筋应采用HRB400、HRB500、HRBF400、HRBF500钢筋。
2、设计使用年限为50年,混凝土保护层最小厚度:一类环境20mm,二a类环境25mm,二b类环境35mm,三a类环境40mm,三b类环境50mm。
(设计使用年限为100年时最外层保护层厚度为50年数值的1.4倍。
混凝土等级不大于C25时,保护层厚度增加5mm。
)3、柱中纵向钢筋的配置规定:1) 柱中纵向受力钢筋直径不宜小于12mm,全部纵向钢筋的配筋率不宜大于5%;2) 柱中纵向受力钢筋的净间距不应小于50mm,且不宜大于300mm;3) 偏心受压柱的截面高度不小于600mm时,在柱的侧面上应设置直径不小于10mm的纵向构造钢筋,并相应设置复合箍筋或拉筋;4) 圆柱中纵向钢筋不宜少于8根,不应少于6根,且宜沿周边均匀布置;5) 在偏心受压柱中,垂直于弯矩作用平面的侧面上的纵向受力钢筋以及轴心受压柱中个边的纵向受力钢筋,其中距不宜大于300mm。
4、柱中箍筋应符合下列规定:1) 箍筋直径不应小于d/4,且不应小于6mm,d为纵向钢筋的最大直径;2) 箍筋间距不应大于400mm及构件截面的短边尺寸,且不应大于15d,d为纵向钢筋的最小直径;3) 柱及其他受压构件中的周边箍筋应做成封闭式;对圆柱中的箍筋,搭接长度不应小于规范8.3.1条规定的锚固长度,且末端应做成135°弯钩,弯钩末端平直段长度不应小于5d,d 为箍筋直径;4) 当柱截面短边尺寸大于400mm且各边总下次昂钢筋多余3根时,或当柱截面短边尺寸不大于400mm但各边钟祥钢筋多余4根时,应设置复合箍筋;5) 注重全部纵向受力赶紧的配筋率大于3%时,箍筋直径不应小于8mm,间距不应大于10d,强切不应大于200mm。
箍筋末端应做成135°弯钩,且弯钩末端平直段长度不应小于10d,d 为纵向受力钢筋的最小直径;6) 在配有螺旋式或焊接环式箍筋的柱中,如在正截面受压承载力计算中考虑间接钢筋的作用时,箍筋间距不应大于80mm 及dcor/5,且不宜小于40mm,dcor为按箍筋内表面确定的核心截面直径。
框架柱构造配筋须满足的规范要求框架柱是建筑物中起支撑作用的主要构件之一,其结构设计和配筋要满足一定的规范要求,以确保其在承受荷载和抗震等方面的安全性能。
下面是框架柱构造配筋需要满足的一些规范要求:1.柱截面的选择:柱截面的选择需要考虑到荷载大小、柱高度、柱间距等因素。
一般来说,柱的截面尺寸要足够大以满足强度和刚度要求。
2.配筋率的确定:配筋率是柱截面中钢筋截面面积与柱截面面积之比,可以衡量柱受力的能力。
根据规范的要求,柱的配筋率一般不得小于0.01、为了保证柱的抗震性能,柱的配筋率一般较高,一般在0.02至0.08之间。
3.钢筋的布置:钢筋的布置应合理、紧凑,以保证柱的受力性能。
钢筋的布置要考虑受力方向和大小,以及抗震性能等因素。
一般来说,柱的钢筋应按照规范要求分布在四周,且纵向钢筋应尽量均匀分布。
4.构件间的连接:柱与其他构件的连接要牢固可靠,以确保整个结构的稳定性和安全性。
常用的连接方式包括焊接、螺栓连接、预埋钢筋等。
5.钢筋的直径和间距:根据不同的荷载和受力情况,柱中的钢筋直径和间距要满足规范的要求。
一般来说,柱顶部和底部的钢筋直径要较大,以增强柱的承载能力。
6.端部处理:柱端部的处理对于柱的抗震性能和整体结构的稳定性有着重要的影响。
柱端部的处理方法可以采用加粗、加密钢筋、设置加固片等措施,以提高柱的抗震性能。
7.钢筋的保护层厚度:为了保护钢筋不受腐蚀和损坏,柱外部应设置一定的混凝土保护层。
保护层的厚度根据规范的要求,一般不得小于柱的最大粗径钢筋直径的2倍。
总之,框架柱的构造配筋需要满足一系列的规范要求,以确保其在承受荷载和抗震等方面的安全性能。
这些规范要求包括柱截面选择、配筋率确定、钢筋布置、构件连接、钢筋直径和间距、端部处理以及保护层厚度等。
只有按照规范要求进行设计和施工,才能保证框架柱的稳定性和安全性。
框架柱的配筋和尺寸要求:【建筑抗震规】6.3【混凝土结构设计规】11.4【高规】6.4 (1):柱纵向受力钢筋的最小总配筋率应按表6.3.7-1采用,同时每一侧配筋率不应小于0.2%;对于建造在Ⅳ类场地且较高的高层建筑,最小总配筋率应增加0.1%。
(2):表6.3.7-1 柱截面纵向钢筋的最小总配筋率(百分率)注:①表中括号数值用于框架结构的柱。
②钢筋强度标准值为400MPa时,表中数值应增加0.05;钢筋强度标准值小于400MPa时,表中数值应增加0.1。
③混凝土强度等级高于C60时,上述数值应相应增加0.1。
(3):柱总配筋率不应大于5%。
(4):矩形柱截面宽度和高度,四级或不超过2层时不宜小于300mm,一、二、三级且超过2层时不宜小于400mm;圆柱的直径四级或不超过2层时不宜小于350mm,一、二、三级且超过2层时不宜小于450mm。
(5):剪跨比宜大于2(不形成短柱);三级轴压比限值为0.85,二级为0.75;长短边之比不宜大于3;一级框架短柱的每侧纵向钢筋配筋率不宜大于1.2%。
(6)纵筋配置原则:①满足最小(大)配筋率要求②柱纵筋间距不大于200,净间距不小于50。
一般取150-200。
(大于600的柱子,一侧至少配5根钢筋才能满足间距要求,先在pkpm 中改看配筋是否满足,再在施工图中进行手改。
) ③上下层纵筋的钢筋直径等级差不超过2级。
(柱子,墙等竖向钢筋采用电渣压力焊直径等级差不超过7mm ,钢筋焊接及验收规程2012)(7)箍筋配置原则:①柱箍筋加密区的箍筋肢距:一级不宜大于200mm ,二、三级不宜大于250mm ,四级不宜大于300mm 。
②柱箍筋加密围:1)柱端,取截面高度(圆柱直径)、柱净高的1/6、和500mm 的最大值。
2)底层柱的下端不小于柱净高的1/3。
3)刚性地面上下各500mm 。
4)剪跨比不大于2的柱(短柱)以及因为设置填充墙等形成的柱净高与柱截面高度比不大于4的柱、框支柱、一级和二级框架的角柱,取全高。

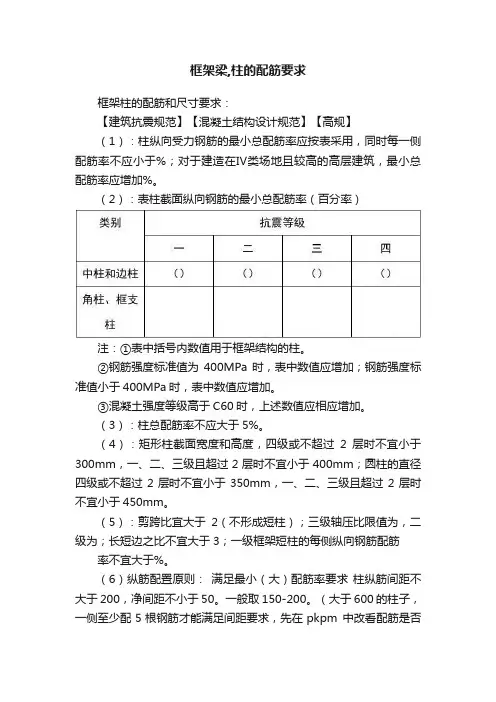

框架梁,柱的配筋要求框架柱的配筋和尺寸要求:【建筑抗震规范】【混凝土结构设计规范】【高规】(1):柱纵向受力钢筋的最小总配筋率应按表采用,同时每一侧配筋率不应小于%;对于建造在Ⅳ类场地且较高的高层建筑,最小总配筋率应增加%。
(2):表柱截面纵向钢筋的最小总配筋率(百分率)注:①表中括号内数值用于框架结构的柱。
②钢筋强度标准值为400MPa时,表中数值应增加;钢筋强度标准值小于400MPa时,表中数值应增加。
③混凝土强度等级高于C60时,上述数值应相应增加。
(3):柱总配筋率不应大于5%。
(4):矩形柱截面宽度和高度,四级或不超过2层时不宜小于300mm,一、二、三级且超过2层时不宜小于400mm;圆柱的直径四级或不超过2层时不宜小于350mm,一、二、三级且超过2层时不宜小于450mm。
(5):剪跨比宜大于2(不形成短柱);三级轴压比限值为,二级为;长短边之比不宜大于3;一级框架短柱的每侧纵向钢筋配筋率不宜大于%。
(6)纵筋配置原则:满足最小(大)配筋率要求柱纵筋间距不大于200,净间距不小于50。
一般取150-200。
(大于600的柱子,一侧至少配5根钢筋才能满足间距要求,先在pkpm 中改看配筋是否满足,再在施工图中进行手改。
)上下层纵筋的钢筋直径等级差不超过2级。
(柱子,墙等竖向钢筋采用电渣压力焊直径等级差不超过7mm ,钢筋焊接及验收规程2012)(7)箍筋配置原则:①柱箍筋加密区的箍筋肢距:一级不宜大于200mm ,二、三级不宜大于250mm ,四级不宜大于300mm 。
柱箍筋加密范围:1)柱端,取截面高度(圆柱直径)、柱净高的1/6、和500mm 的最大值。
2)底层柱的下端不小于柱净高的1/3。
3)刚性地面上下各500mm 。
4)剪跨比不大于2的柱(短柱)以及因为设置填充墙等形成的柱净高与柱截面高度比不大于4的柱、框支柱、一级和二级框架的角柱,取全高。
框支柱和剪跨比不大于2的框架柱,箍筋间距不应大于100mm 。
框架柱配箍率的规定
据柱箍筋加密区实际配箍,计算出的体积配箍率,应大于规定的最少配箍率。
而非加密区最小体积配箍筋率不少于加密区的一半。
(1)加密区实际配箍的体积配箍率计算公式;
方格网式(矩形)配箍:ρv=(n1×As1×l1+n2×As2×l2)/(Acor×S);
螺旋式配箍:ρv=(4×Ass1)/(dcor×s)
式中,l1和l2为减去保护层厚度后的b、h方向尺寸;计算复合箍的体积配筋率时,应扣除重叠部分的箍筋体积。
S——箍筋间距
n1,n2 分别为b、h方向箍筋肢数。
As1,As2分别为b、h方向箍筋单肢的截面积。
Acor= l1*l2
(2)柱箍筋加密区最小配箍筋率ρv,min规定:ρv,min=λv×fc/fyv;ρv,min还应不少于一级框架0.8%,二级框架0.6%,三四级框架0.4%;短柱的ρv,min应不少于1.2%,(9度的应不少于1.5%,)
λv为最小配箍特征值,fc为混凝土轴心抗压强度设计值,fyv为箍筋及拉筋抗拉强度设计值。
其中,fc取不少于C35的也就是
fc≥16.7N/mm^2 。
(3)非加密区最小体积配箍筋率不少于加密区的一半。
(以上《砼规》、《抗规》和《高规》均有此规定)
◎柱体积配箍率:箍筋体积与相应的混凝土构
件体积的比率.体积配箍率体现箍筋对砼的约
束作用的强弱
◎《混凝土结构设计规范GB50010-2010》11.4.7如下:
◎最少配箍率规定在2010高规6.4.7及6.4.8条(也适应与多层框架)。
