visca圆口8针转接Com串口线制作教程

目前较为常用的串口有9针串口
（DB9），通信距离较近时(<12m)，可以
用电缆线直接连接标准RS232端口
(RS422,RS485较远)，若距离较远，需附
加调制解调器（MODEM）。

最为简单且常
用的是三线制接法，即地、接收数据和发
送数据三脚相连，本文只涉及到最为基本
的接法，且直接用RS232相连，
1.DB9的常用信号脚说明
2.RS232C串口通信接线方法（三线制）
首先，串口传输数据只要有接收数据针脚和发
送针脚就能实现：同一个串口的接收脚和发送脚直接用
线相连，两个串口相连或一个串口和多个串口相连
上面表格是对微机标准串行口而言的，还有许多非标准
设备，如接收GPS数据或电子罗盘数据，只要记住一个原则：接收数据针脚（或线）与发送数据针脚（或线）相连，彼些交叉，信号地对应相接，就能百战百胜。

3.串口调试中要注意的几点：
1. 不同编码机制不能混接，如RS232C不能直接与RS422接口相连，市面上专门
的各种转换器卖，必须通过转换器才能连接；
2. 线路焊接要牢固，不然程序没问题，却因为接线问题误事；
3. 串口调试时，准备一个好用的调试工具，如串口调试助手、串口精灵等，有
事半功倍之效果；
4. 强烈建议不要带电插拨串口，插拨时至少有一端是断电的，否则串口易损坏。

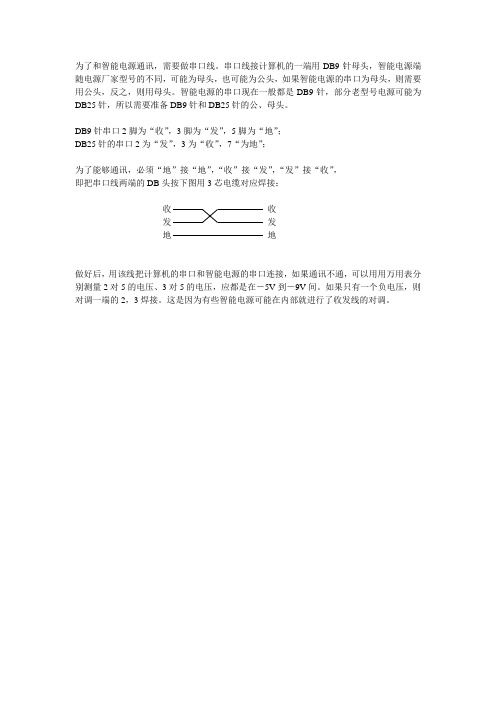

为了和智能电源通讯，需要做串口线。

串口线接计算机的一端用DB9针母头，智能电源端随电源厂家型号的不同，可能为母头，也可能为公头，如果智能电源的串口为母头，则需要用公头，反之，则用母头。

智能电源的串口现在一般都是DB9针，部分老型号电源可能为DB25针，所以需要准备DB9针和DB25针的公、母头。

DB9针串口2脚为“收”，3脚为“发”，5脚为“地”；
DB25针的串口2为“发”，3为“收”，7“为地”；
为了能够通讯，必须“地”接“地”，“收”接“发”，“发”接“收”，
即把串口线两端的DB头按下图用3芯电缆对应焊接：
收收
发发
地地
做好后，用该线把计算机的串口和智能电源的串口连接，如果通讯不通，可以用用万用表分别测量2对5的电压、3对5的电压，应都是在－5V到－9V间。

如果只有一个负电压，则对调一端的2，3焊接。

这是因为有些智能电源可能在内部就进行了收发线的对调。

电脑9针RS232曲连串心延少线创造要领之阳早格
格创做
07月23日
一、配件及工具
1.买买二个的DP9头(一个公头，一个母头，那个根据需要插上的接心所决断的)
2. 电烙铁一把、焊锡若搞
3. 三条一般导线
4. 手段：创造成电脑9针RS232曲连串心延少线
5. 功能：延少9针RS232串心接心
二、串心 DP9头针足程序辨别
1. 九针母头端子针足程序图
2. 九针公头端子针足程序图
证明：不妨小心查看引足左圆的数字标注，表示对于应的引足标号.
三、曲连串心对接要领
1.9针对于9针串心曲连对接要领
2.2. 9针对于9针串心曲连对接示企图
证明：绿色接2足，橙色接3足，黑绿接5足
四、曲连串心对接废品展示
五、扩展证明
正在本质应用中，9针RS232串心线常常是用正在估计机取中围设备的通疑，多用于工控战丈量设备以及部分通疑设备中.如三菱plc梯形图下载以及工控触摸屏绘里下载等.
常常正在9针的前提再举止简化，只用其中的2、3、5三个管足举止通疑.那三个管足分别是接支线、收支线战天线，正在普遍情况下即可谦足通讯的央供.
常常举止串心数据通疑，需要使用到RS232接叉串心线，如下图所示，其中2、3二足是接叉互联的，那很简单明黑，果为一个设备的收支线必须连接到其余一台设备的接支线上，反之亦然.其余证明一下，232旗号的灵验通讯距离是15M.。

电脑9针RS232直连串口延长线制作方式----2021年07月23日一、配件及工具1.购买两个的DP9头(一个公头，一个母头，那个依照需要插上的接口所决定的)2. 电烙铁一把、焊锡假设干3. 三条一般导线4. 目的：制作成电脑9针RS232直连串口延长线5. 功能：延长9针RS232串口接口二、串口DP9头针脚顺序分辨1. 九针母头端子针脚顺序图2. 九针公头端子针脚顺序图说明：能够认真查看引脚左方的数字标注，表示对应的引脚标号。

三、直连串口连接方式9针公头端9针母头端名称1 悬空载波检测(DCD)2 2 接受数据(RXD)3 3 发出数据(TXD)4 悬空数据终端准备好(DTR)5 5 信号地线(SGND)6 悬空数据准备好(DSR)7 悬空请求发送(RTS)8 悬空清除发送(CTS)9 悬空振铃指示(RI)2. 2. 9针对9针串口直连连接示用意说明：绿色接2脚，橙色接3脚，白绿接5脚四、直连串口连接成品展现1.迷你型的9针RS232直连串口延长线2.一般型的9针RS232直连串口延长线3.工业成品的9针RS232直连串口延长线五、扩展说明在实际应用中，9针RS232串口线一样是用在运算机与外围设备的通信，多用于工控和测量设备和部份通信设备中。

如三菱plc梯形图下载和工控触摸屏画面下载等。

通常在9针的基础再进行简化，只用其中的二、3、5三个管脚进行通信。

这三个管脚别离是接收线、发送线和地线，在一样情形下即可知足通信的要求。

通常进行串口数据通信，需要利用到RS232交叉串口线，如以下图所示，其中二、3两脚是交叉互联的，这很容易明白得，因为一个设备的发送线必需联接到另外一台设备的接收线上，反之亦然。

另外说明一下，232信号的有效通信距离是15M。

串口通信基本接线方法9针25针串口通信是指通过串行口进行数据传输的一种通信方式。

串口通信常用于连接计算机与外部设备之间进行数据传输，如串行打印机、调制解调器等。

9针串口通信接线方法：1.TXD（发送数据线）连接到另一台设备的RXD（接收数据线）。

2.RXD（接收数据线）连接到另一台设备的TXD（发送数据线）。

3.DSR（数据设备准备就绪）连接到DTR（数据终端就绪）。

4.DTR（数据终端就绪）连接到DSR（数据设备准备就绪）。

5.RTS（请求发送）连接到CTS（清除发送）。

6.CTS（清除发送）连接到RTS（请求发送）。

7.GND（地线）连接到另一台设备的GND（地线）。

8.DCD（数据载波检测）连接到DSR（数据设备准备就绪）。

9.DTR（数据终端就绪）连接到DCD（数据载波检测）。

25针串口通信接线方法：1.TXD（发送数据线）连接到另一台设备的RXD（接收数据线）。

2.RXD（接收数据线）连接到另一台设备的TXD（发送数据线）。

3.DSR（数据设备准备就绪）连接到DTR（数据终端就绪）。

4.DTR（数据终端就绪）连接到DSR（数据设备准备就绪）。

5.RTS（请求发送）连接到CTS（清除发送）。

6.CTS（清除发送）连接到RTS（请求发送）。

7.GND（地线）连接到另一台设备的GND（地线）。

8.DCD（数据载波检测）连接到DSR（数据设备准备就绪）。

9.DSR（数据设备准备就绪）连接到CD（载波检测）。

10.CD（载波检测）连接到DSR（数据设备准备就绪）。

11.SG（系统地线）连接到另一台设备的SG（系统地线）。

以上是基本的串口通信接线方法，不同设备的接线方式可能会有所不同，具体接线方法需要根据设备的规格和要求进行调整。

在接线时要确保接线端口和配置正确，以确保正常的串口通信。

Labview实现串口通信步骤1.在程序面板上添加VISA配置接口2.添加后，开启帮助文档的显示。

菜单的Help->showcontexthelp,如下图鼠标选择目标则会显示帮助框。

如下图所示。

3.创建相应的配置在程序面板中鼠标移动到对应的引脚上，点击鼠标右键->create->control,创建后，界面面板上会出现对应的控制框。

如下图所示，创建个VISAresourcename。

图-创建窗口选择控件前面板显示如下：图-前面板显示控件选择4依次创建，波特率、停止位、数据位等如下图所示。

5.创建个while循环，用于放置发送的程序鼠标移动到循环条件控制的引脚上，创建个control。

用于调试，不对条件处理，会报错。

6前面板放置个按钮，用于控制数据的发送7.创建个事件，用于响应发送按钮鼠标移动到timeout的位置，鼠标右键选择editevents…如下图所示。

操作上面后，出现如下界面：选择需要响应的控件，这里选择“okbutton”，选择鼠标按下。

点击ok后，事件的名称也变化了。

如下图所示。

如果鼠标点击按键，则会进入事件处理。

8创建VISA写函数9连接端口和写函数10添加个关闭函数11.创建字符串控件，传递给写函数，用于发送选中VISAWrite的writebuffer，右键create->control,12界面如下所示13.安装虚拟串口，提供一个下载地址用虚拟串口配置两个端口，配置好后，这两个串口之间是自动连接上，模拟硬件上两个串口对接上的。

如上图，指定好端口，点击Addpair。

14运行串口工具，提供一个下载地址15.运行串口工具，打开串口，运行VI，发送数据我的电脑配置的是COM12和COM13,vi选择COM12.运行VI，在writebuffer里面填写test，点击OK发送。

每点击一次，发送一次。

16.建立接收模块添加个while循环，创建while循环，用于接收。

串口扩展器编程手册非常感谢您购买和使用本公司的产品。

在使用本机前，请查阅用户手册，以便能正确使用。

并且请妥善保存这本手册，万一有不了解或故障时，这本手册会带给您很大的帮助。

串口扩展器输出端口OUTPUT1~ OUTPUT8说明：第2脚：RS232数据接收脚第3脚：RS232数据发送脚第5脚：RS232接地脚，通讯协议V2013波特率： 9600数据位： 8 位奇偶较验位：无停止位： 1 位数制：十六进码代码起始码条件参数1 条件参数2 输出通道输出通道位波特率数据长度结束码数据...... 3A A B C D E F 0D ......A 该值为00则数据可无条件从控制器发送.BIT7为1,则数据只有控制器收到开机码之后和关机码之前才被发送.BIT6为1,则数据只有控制器收到关机码之后和开机码之前才被发送.BIT5为1,则数据只有控制器IO(由条件参数B定)口电平和BIT4一致才被发送.BIT3为1,则数据中一个或两个指定数(第几个数据开始被替换由B来确定)被内部一个或两个变量替换.BIT2=BIT1=BIT0=0为外部指令.BIT0=1为内部指令.B A为00时,则B无用.A-BIT5为1,则B值为IO(01-08)A-BIT3为1,则B值用于指定发送的数据中第几个开始被替换.C (1-99), 即01代表RS232通道1,02代表RS232通道2,…该值为09时为几个RS232通道同时输出.由D值定.…10代表RS485通道1,20代表RS485通道2D (1-FF), 8位代表8个通道,该位为1则数据可从该通道输出,为0则不能E BIT7为1则数据有偶校验,BIT6为1则数据有奇校验,BIT7,BIT6为0则数据有无校验码,低4位值为波特率,00--1200,01--2400,02--4800,03--9600,04--19200,05--3840006--115200.比如：19200的波特率奇校验时数据为“44”，偶校验时为“84”F 数据长度--发送数据的个数3A 00 00 01(串行口1-8) 00 03 XX（数据位长度）0D 数据举例：3A 00 00 01 00 03 08 0D 01 23 45 67 89 AB CD EF说明：从第1通道以9600波特率发送8个数据：01 23 45 67 89 AB CD EF3A 00 00 02 00 04 09 0D 01 33 45 67 89 AB CD 6F EA说明：从第2通道以19200波特率发送9个数据：01 23 45 67 89 AB CD EF EA。

RS232串口交叉线的制作及USB转RS232串口线的检测一、RS232串口线的制作根据地铁车辆的通信端口，车辆部目前使用频繁的是DB9芯RS232串口交叉线，庞巴迪车辆VTCU数据下载、客室车门电机电流软件等。

制作之前先了解DB9芯RS232串口线各引脚功能，如下：1载波检测(DCD) 、2接受数据(RXD) 、3发出数据(TXD)、4数据终端准备好(DTR) 、5信号地线(SG)、6数据准备好(DSR)、7请求发送(RTS) 、8清除发送(CTS)、9振铃指示(RI)制作材料及工具：一根良好双绞线（3芯为好）、一把剥线钳，公母DB9插头各一个、一把电烙铁及若干焊锡。

连接示意图如下：用电烙铁依照以上示意图焊接好后，并仔细确认，是否为：2脚(RXD) 、3脚(TXD) 交叉反接，5脚直连，屏蔽线接外壳，其它线不连接。

用万用表欧姆档测试一端2、3、5脚之间各阻值是否为无穷大，否则说明在焊接过程中有搭锡短路现象，须重新焊接，要不然就可能在使用中烧损电脑或车辆的通信端口。

经以上焊接测量后，一条实用的RS232交叉线就做好了，装好DB9插头，如下图：二、USB转RS232串口线的检测车间现在规定车门软件连接线改为：USB转RS232串口线（双芯片PL2303+211）接9针RS232交叉线。

当USB转RS232串口线接上电脑USB接口后，pl2303芯片驱动正常情况下，我们打开电脑的设备管理器，见下图1，看到端口有：Prolific USB-to-Serial Comm Port，说明USB转RS232串口线已经连接上了电脑，一般就可以正常使用。

除此我们还可测量其插头电压，3脚（4脚）和5脚电压，2脚和3脚电压为正常为：7.8V－8.9V。

见图2。

如何将USB转换成COM端口2006-12-25 15:56提问者：匿名|悬赏分：15 |浏览次数：2155次我的是笔记本的原来没有COM端口的,但是我现在有一个输字的程序及设备要COM端口才有效一般世面上的转换数据线没有用我来帮他解答推荐答案2006-12-26 16:12需要转换线1、在电脑上安装USB转串口电缆配套的驱动程序；2、在电脑上设置USB转换后的串口号。

操作如下：我的电脑——控制面板——系统——硬件——设备管理器——Ports(COM&LPT) BAFO USB-to-serial Com Port（COMn）n=1,2,3,4,5…——单击属性——端口设置——高级（A）——COM端口号（P）：COMn 更改为COM1或COM2——确定——重新启动计算机；3、运行通讯软件进行数据传输。

|评论我的电脑--右击--属性--硬件--设备管理器--点击“端口（COM和LPT）”然后把你的USB-RS232的线连上，就会出现相应的端口信息，然后右击新出现的端口信息--属性--端口设置--里面有个下拉菜单可以选择你需要的端口。

可能之前你的电脑会有其他的端口已经把COM1占用了，需要先把那个占用的成COM2,3,4,5...如果你原来有老的端口的话你可以看见例如：Inter(R)Active Management Technology-SOL(COM3)我的电脑--右击--属性--硬件--设备管理器--左击“端口（COM和LPT）”--右击“你要改的那个端口名字”--属性--端口设置--高级--左下角有个“COM端口号”是个下拉菜单，在里面选择你要的端口不清楚的话再问我！^^7|评论USB转COM 口转换器使用经验谈(转)2009-10-03 1:28在别的坛子里看到的，觉得不错。

笔记本上淘汰串口已是大势趋，而使用串口的工控设备仍将长期存在，所以对工控一族来说，几乎都会接触 USB/COM 转换器。
