昆仑通态触摸屏组态步骤介绍昆仑通态触摸屏是一种集触摸、显示和控制于一体的综合性设备，广泛应用于工业控制系统中。
本文将全面介绍昆仑通态触摸屏的组态步骤，帮助读者了解如何进行触摸屏的组态操作。
昆仑通态触摸屏组态步骤步骤一：软件安装与打开1.下载并安装昆仑通态触摸屏组态软件。
2.打开软件，在桌面上将会出现一个“触摸屏组态工程”的图标。
步骤二：创建新工程1.点击“触摸屏组态工程”图标，在弹出的对话框中选择“新建项目”。
2.输入项目名称，并选择项目的保存路径。
3.点击“确定”按钮，开始创建新的组态工程。
步骤三：添加画面1.在组态工程界面，点击菜单栏上的“画面”选项。
2.在弹出的下拉菜单中，选择“添加画面”。
3.输入画面名称，并选择画面的尺寸和背景颜色。
4.点击“确认”按钮，完成添加画面操作。
步骤四：编辑画面1.在组态工程界面的左侧工具栏中，选择所需的控件元素。
2.在画面上单击鼠标左键，将控件元素添加到画面中。
3.通过鼠标拖拽和调整控件的大小、位置等属性，完成对画面的编辑。
4.根据需要，可以对控件元素进行属性设置和绑定数据等操作。
步骤五：设置触发动作1.在组态工程界面的左下角属性栏中，选择“事件触发”选项。
2.在控件的属性设置界面，选择需要触发的事件类型，如点击、触摸、鼠标移入等。
3.设置触发条件和触发后的动作，可以是页面跳转、数据写入、弹出对话框等。
4.点击“确定”按钮，完成触发动作的设置。
步骤六：调试与运行1.点击菜单栏上的“工具”选项，选择“调试与运行”。
2.在弹出的窗口中，选择触摸屏类型和连接方式，点击“确定”按钮。
3.在调试与运行界面，可以通过触摸屏模拟器进行画面演示和测试。
4.根据需要，可以调整画面的样式和布局，直到达到预期效果为止。
步骤七：上传到触摸屏设备1.在组态工程界面，点击菜单栏上的“工具”选项。
2.在下拉菜单中选择“上传到触摸屏设备”。
3.在弹出的对话框中，选择触摸屏设备的通信方式和地址。

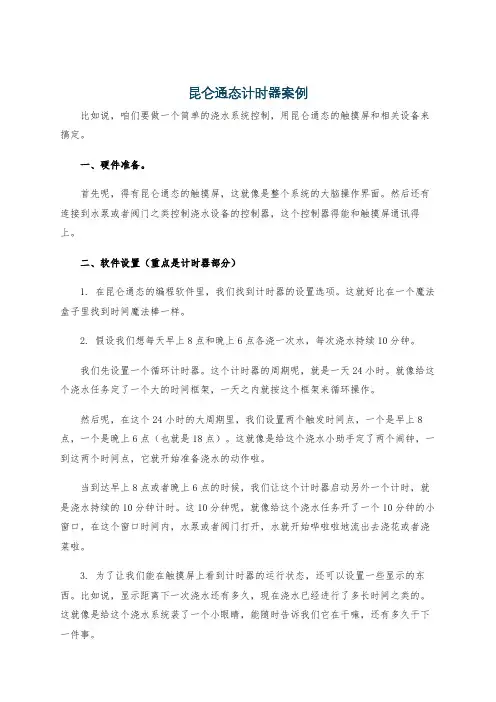

昆仑通态计时器案例比如说，咱们要做一个简单的浇水系统控制，用昆仑通态的触摸屏和相关设备来搞定。
一、硬件准备。
首先呢，得有昆仑通态的触摸屏，这就像是整个系统的大脑操作界面。
然后还有连接到水泵或者阀门之类控制浇水设备的控制器，这个控制器得能和触摸屏通讯得上。
二、软件设置（重点是计时器部分）1. 在昆仑通态的编程软件里，我们找到计时器的设置选项。
这就好比在一个魔法盒子里找到时间魔法棒一样。
2. 假设我们想每天早上8点和晚上6点各浇一次水，每次浇水持续10分钟。
我们先设置一个循环计时器。
这个计时器的周期呢，就是一天24小时。
就像给这个浇水任务定了一个大的时间框架，一天之内就按这个框架来循环操作。
然后呢，在这个24小时的大周期里，我们设置两个触发时间点，一个是早上8点，一个是晚上6点（也就是18点）。
这就像是给这个浇水小助手定了两个闹钟，一到这两个时间点，它就开始准备浇水的动作啦。
当到达早上8点或者晚上6点的时候，我们让这个计时器启动另外一个计时，就是浇水持续的10分钟计时。
这10分钟呢，就像给这个浇水任务开了一个10分钟的小窗口，在这个窗口时间内，水泵或者阀门打开，水就开始哗啦啦地流出去浇花或者浇菜啦。
3. 为了让我们能在触摸屏上看到计时器的运行状态，还可以设置一些显示的东西。
比如说，显示距离下一次浇水还有多久，现在浇水已经进行了多长时间之类的。
这就像是给这个浇水系统装了一个小眼睛，能随时告诉我们它在干嘛，还有多久干下一件事。
4. 另外，我们还要设置一些逻辑来处理意外情况。
比如说，如果在浇水的10分钟内，突然停电或者设备故障了怎么办呢？我们可以设置一个检测机制，如果浇水过程中设备突然停止工作，当恢复正常的时候，计时器能够判断出之前的浇水任务还没完成，就接着把剩下的浇水时间完成。
这就好比这个浇水小助手很聪明，不会因为一点小意外就乱了阵脚，而是会接着把自己的任务完成。
这样，通过昆仑通态的计时器功能，我们就轻松地实现了一个简单又实用的浇水控制系统啦。
中牟新城水厂触屏操作手册鞍山易兴自动化工程有限公司2016年8月4日目录第一章 V型滤池触摸屏（炭滤同V滤操作） (1)1.1 V型滤池触摸屏简介 (1)1.2 具体操作方法 (2)第二章反冲洗泵房触摸屏 (6)2.1反冲洗泵房触摸屏简介 (6)2.2 具体操作方法 (7)第三章排水泵房触摸屏 (9)3.1 排水泵房触摸屏简介 (9)3.2具体操作方法: (10)第四章送水泵房触摸屏 (12)4.1 送水泵房触摸屏简介 (12)4.2具体操作方法: (13)第五章公共部分说明 (15)第一章V型滤池触摸屏（炭滤同V滤操作）1.1 V型滤池触摸屏简介图1.1本触摸屏主要由顶部标题栏、左侧页面切换栏、与中部主页面组成。
V型滤池包括以下7个主页面：工艺图、阀状态控制、反冲洗时间、参数画面、操作画面、历史数据与历史曲线主要控制对象：进水阀、排水阀、出水调节阀、初滤水阀、反冲洗水阀、反冲洗气阀、放气阀。
主要监测对象：V型滤池液位、水头损失、进出水浊度、风机状态、反冲洗水泵状态、滤池过滤状态。
1.2 具体操作方法当触摸屏供电后如下图显示：图1.2该画面为V型滤池工艺图画面，可在此画面了解到V型滤池主要设备参数与状态。
当阀门开到位时，屏中相应阀门变为绿色（如图1.2所示，进水阀变为绿色，阀门状态为开）。
当滤池液位上升时，触屏中液位随之上升。
如想进入其他画面，可按屏中相应画面名称进入。
点击控制面板如下：图1.3在本画面显示各个阀的运行状态，以及可设定阀门状态与选择是否PID调节。
阀门自动调节方法：确定PID调节显示为“PID自动调节”，如未显示则按下“PID调节切换”，此时即为PID自动调节状态阀门手动调节方法：当滤池当前状态为“人为控制状态时”（如何进入人为控制状态请参照“状态画面”说明），首先确定PID调节显示为“触摸屏手动调节阀门开度”，此时阀门显示“就地”。
便可通过点击“开阀”、“关阀”来手动调节阀门，出水调节阀可通过点击“”点击“状态画面”进入如下画面：图1.4点击“”“”，出现二级确认窗口，点击“是”可使滤池进入“过滤状态”或“停止过滤状态”，点击“否”可取消操作。
中牟新城水厂触屏操作手册易兴自动化工程2016年8月4日目录第一章 V型滤池触摸屏（炭滤同V滤操作） (1)1.1 V型滤池触摸屏简介 (1)1.2 具体操作方法 (2)第二章反冲洗泵房触摸屏 (6)2.1反冲洗泵房触摸屏简介 (6)2.2 具体操作方法 (7)第三章排水泵房触摸屏 (9)3.1 排水泵房触摸屏简介 (9)3.2具体操作方法: (10)第四章送水泵房触摸屏 (12)4.1 送水泵房触摸屏简介 (12)4.2具体操作方法: (13)第五章公共部分说明 (15)第一章V型滤池触摸屏（炭滤同V滤操作）1.1 V型滤池触摸屏简介图1.1本触摸屏主要由顶部标题栏、左侧页面切换栏、与中部主页面组成。
V型滤池包括以下7个主页面：工艺图、阀状态控制、反冲洗时间、参数画面、操作画面、历史数据与历史曲线主要控制对象：进水阀、排水阀、出水调节阀、初滤水阀、反冲洗水阀、反冲洗气阀、放气阀。
主要监测对象：V型滤池液位、水头损失、进出水浊度、风机状态、反冲洗水泵状态、滤池过滤状态。
1.2 具体操作方法当触摸屏供电后如下图显示：图1.2该画面为V型滤池工艺图画面，可在此画面了解到V型滤池主要设备参数与状态。
当阀门开到位时，屏中相应阀门变为绿色（如图1.2所示，进水阀变为绿色，阀门状态为开）。
当滤池液位上升时，触屏中液位随之上升。
如想进入其他画面，可按屏中相应画面名称进入。
点击控制面板如下：图1.3在本画面显示各个阀的运行状态，以及可设定阀门状态与选择是否PID调节。
阀门自动调节方法：确定PID调节显示为“PID自动调节”，如未显示则按下“PID调节切换”，此时即为PID自动调节状态阀门手动调节方法：当滤池当前状态为“人为控制状态时”（如何进入人为控制状态请参照“状态画面”说明），首先确定PID调节显示为“触摸屏手动调节阀门开度”，此时阀门显示“就地”。
便可通过点击“开阀”、“关阀”来手动调节阀门，出水调节阀可通过点击“”点击“状态画面”进入如下画面：图1.4点击“”“”，出现二级确认窗口，点击“是”可使滤池进入“过滤状态”或“停止过滤状态”，点击“否”可取消操作。
昆仑通态触摸屏软件使用方法一、启动软件图一二、新建工程（工程是用户应用系统的简称。
引入工程的概念，是使复杂的计算机专业技术更贴近于普通工程用户。
在MCGS 组态环境中生成的文件称为工程文件，后缀为.mcg，存放于MCGS 目录的WORK 子目录中。
“D:\MCGS\WORK\水位控制系统.mcg”。
）图二图三点击“确定”后进入“工作台”图四图四是MCGS 组态操作的总工作台面。
设有：标题栏：显示“MCGS 组态环境-工作台”标题、工程文件名称和所在目录；菜单条：设置MCGS 的菜单系统。
参见“MCGS 组态软件用户指南”附录所列MCGS 菜单及快捷键列表；工具条：设有对象编辑和组态用的工具按钮。
不同的窗口设有不同功能的工具条按钮，其功能详见附表。
工作台面：进行组态操作和属性设置。
上部设有五个窗口标签，分别对应主控窗口、用户窗口、设备窗口、实时数据库和运行策略五大窗口。
鼠标单击标签按钮，即可将相应的窗口激活，进行组态操作；工作台右侧还设有创建对象和对象组态用的功能按钮；组态工作窗口：是创建和配置图形对象、数据对象和各种构件的工作环境，又称为对象的编辑窗口。
主要包括组成工程框架的五大窗口，即：主控窗口，用户窗口，设备窗口，实时数据库和运行策略。
分别完成工程命名和属性设置，动画设计，设备连接，编写控制流程，定义数据变量等项组态操作。
三、设备组态(1) 在工作台中激活设备窗口，鼠标单击→“设备组态”进入设备组态画面，如图五、图六。
图五图六图七点击工具条中的打开“设备工具箱”，在设备工具箱中，按顺序先后双击“通用串口父设备”和“扩展OmronHostLink”添加至组态画面窗口，如图七、图八所示。
图八提示是否使用扩展OmronHostLink默认通讯参数设置父设备，如图九，选择“是”。
图九图十所有操作完成后关闭设备窗口，返回工作台（图十）。
图十一图十二在图十一中单击“是”。
图十二。
四、窗口组态在工作台中激活用户窗口，鼠标单击“新建窗口”按钮，建立新画面“窗口0”。
昆仑通态触摸屏应用打开MCGSE组态环境 (2)新建工程 (2)添加驱动 (4)新建变量 (8)新建I量 (12)新建Q量 (13)新建UINT量 (13)新建INT量 (14)新建窗口 (17)画面编辑 (19)1、文本 (20)2、数值显示 (22)3、调试窗口文本显示 (24)4、按钮（窗口切换） (27)5、柱状图 (28)6、断路器 (30)7、手车 (31)8、操作命令 (32)工程下载 (36)工程下载时主控窗口的属性设置 (38)触摸屏设置 (39)打开MCGSE组态环境新建工程点击“新建工程（N）”，选择触摸屏型号，点击“确定”，点击“工程另存为（A）”，选择保存的路径，输入文件名，点击“保存”。
添加驱动点击“设备组态”，右击选择“设备工具箱（X）”，点击“设备管理”，双击“GE90TCPIP”，双击“GE90TCP”，右栏会出现“GE90TCP”，选中，点击“确认”，双击“GE90TCP”，新建变量双击“设备0—[GE90TCP]”PLC IP地址，GE9030端口号为18245“采集优化”选择“0—不优化”，否则%R1--%R200地址的值在通道里能看到，窗口里无法显示触摸屏IP地址，本地端口号为1281PLC IP地址，GE9030端口号为18245除默认生成的设备通道，新建I量新建UINT量点击“确认（A）”。
选中“0001”，点击“快速连接变量”，选中“0011”，点击“快速连接变量”，输入“数据对象”，通道个数，点击“确认”，选中“0021”，点击“快速连接变量”，输入“数据对象”，通道个数，点击“确认”，选中“0031”，点击“快速连接变量”，输入“数据对象”，通道个数，点击“确认”，新建窗口点击“新建窗口”，出现“窗口0”，选中“窗口0”，点击“窗口属性”，修改窗口名称等，可修改窗口名称、窗口背景色，点击“确认”。
画面编辑选中“主菜单”，点击“动画组态”，1、文本点击“确认”调整字体大小2、数值显示选择显示输出可乘任意系数选择数值量输出2位小数3、调试窗口文本显示DI_01=1时，显示“1”DI_01=0时，显示“0”4、按钮（窗口切换）5、柱状图点击“”，先横向拖，再纵向拉升，6、断路器7、手车：先用直线画线小车图形，组包后，再设置可见性。

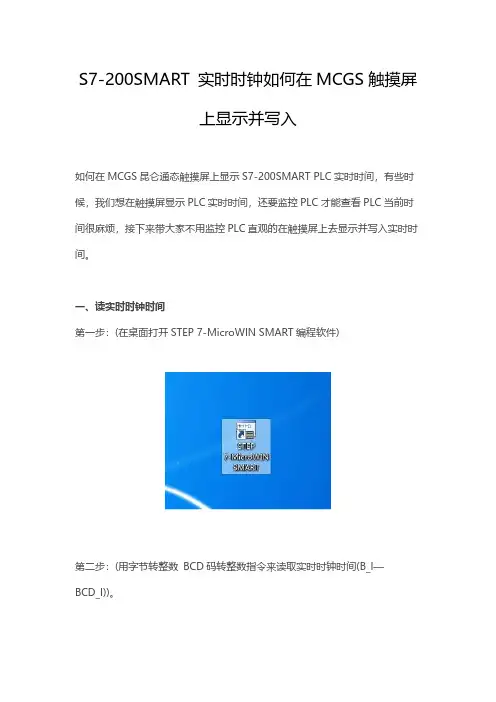

S7-200SMART 实时时钟如何在MCGS触摸屏上显示并写入如何在MCGS昆仑通态触摸屏上显示S7-200SMART PLC实时时间，有些时候，我们想在触摸屏显示PLC实时时间，还要监控PLC才能查看PLC当前时间很麻烦，接下来带大家不用监控PLC直观的在触摸屏上去显示并写入实时时间。
一、读实时时钟时间第一步：(在桌面打开STEP 7-MicroWIN SMART编程软件)第二步：(用字节转整数 BCD码转整数指令来读取实时时钟时间(B_I—BCD_I))。
第三步：(读取实时时钟指令(READ_RTC))二、写时钟时间第一步：(用整数转BCD码 整数转字节来写入时钟设定时间(BCD_I—I_B))。
第二步：(设置实时时钟指令(SET_RTC)).四)第四步：(监控写入PLC设定时间，设定时间: 2016年6月12日18:22分星期日)注意事项：在最后第八位表示星期的时候其中1 = 星期日，7 = 星期六，0 = 表示禁止计星期。
三、设计触摸屏时间画面第一步：(在桌面上打开MCGSE组态环境软件)第二步：(软件左上角菜单栏—文件—新建工程)第三步：(新建工程设置—TPC)类型(选择你设计触摸屏型号)描述是你选择触摸屏型号的详细信息介绍第四步：(打开工作台—设备窗口—鼠标双击设备窗口)第五步：(打开设备窗口鼠标点击空白处并右击选择设备工具箱)。
第六步：(点击设备管理打开设备组态设置)第七步：(选择通用TCP/IP父设备，点击新增，右侧选定设备就会自动添加进去)。
温馨提醒：这里为什么选择通用TCP/IP父设备呢?因为要添加一个主设备，才能添加子设备，这里的子设备是指：通信的PLC、仪表、变频器等!第八步：(鼠标选中西门子Smart200，点击新增，右侧选定设备就会自动添加进去。
)_ Smart200到设备窗口里面去)。
第十步：(鼠标双击打开设备0——[西门子Smart200]进入通信配置)第十一步：(在设备属性值填写IP地址)本地IP地址：192.168.0.10里填写触摸屏地址或者电脑本地连接IP地址)远程IP地址：192.168.0.240填写PLC通信IP地址)第十二步：(添加设备通道，添加PLC变量地址)。

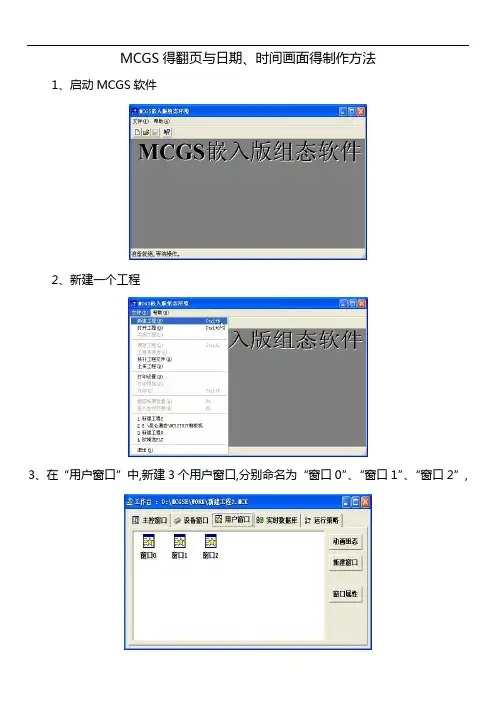

MCGS得翻页与日期、时间画面得制作方法1、启动MCGS软件2、新建一个工程3、在“用户窗口”中,新建3个用户窗口,分别命名为“窗口0”、“窗口1”、“窗口2”,打开窗口0,分别用“标签”画两个方框,命名为“窗口0”与“下一页”。
“下一页”按钮得作用就是按下此按钮后,打开“窗口1”,同时关闭“窗口0”双击“下一页”标签出现下面得画面:在“标签动画组态属性设置”中得输入输出连接下面勾选“按钮动作”后在最上面会自动添加“按钮动作”,见下图。
单击“按钮动作”出现下面得界面:勾选“打开用户窗口”,在其右侧得下拉菜单中选择按下“下一页”后需要打开得窗口,这里选择“窗口1”勾选“关闭用户窗口”,在其右侧得下拉菜单中选择按下“下一页”后需要关闭得窗口,这里选择“窗口0”依次分别对“窗口1”与“窗口2”进行设置。
窗口1得设置画面窗口2得设置画面到这里就完成了翻页画面得制作。
下面在“窗口0”中添加日期画面,首先打开“窗口0”,在右上角用“标签”画一个方框,在方框内显示当前得日期。
双击方框后,出现下面得界面:在“标签动画组态属性设置”中得输入输出连接下面勾选“显示输出”后在最上面会自动添加“显示输出”,见下图。
单击“显示输出”出现下面得界面:在“表达式”中选择“＄Date”,在“输出值类型”中选择“字符串输出”。
然后单击“确定”按钮。
系统运行后就会在方框中显示当前得日期。
时间画面与日期画面得制作类似,但就是“表达式”中选择“＄Time”,在“输出值类型”中选择“字符串输出”。
见下图。
系统运行后,在“窗口0”中就会显示日期与时间。
见下图。
为了美观还需对方框得颜色,字体等进行修改,使界面颜色丰富漂亮。
MCGS的翻页和日期、时间画面的制作方法
1、启动MCGS软件
2、新建一个工程
3、在“用户窗口”中，新建3个用户窗口，分别命名为“窗口0”、“窗口1”、“窗口2”，
打开窗口0，分别用“标签”画两个方框，命名为“窗口0”和“下一页”。
“下一
页”按钮的作用是按下此按钮后，打开“窗口1”，同时关闭“窗口0”
双击“下一页”标签出现下面的画面：
在“标签动画组态属性设置”中的输入输出连接下面勾选“按钮动作”后在最上面会自动添加“按钮动作”，见下图。
单击“按钮动作”出现下面的界面：
勾选“打开用户窗口”，在其右侧的下拉菜单中选择按下“下一页”后需要打开的窗口，这里选择“窗口1”
勾选“关闭用户窗口”，在其右侧的下拉菜单中选择按下“下一页”后需要关闭的窗口，这里选择“窗口0”
依次分别对“窗口1”和“窗口2”进行设置。
窗口1的设置画面
窗口2的设置画面
到这里就完成了翻页画面的制作。
下面在“窗口0”中添加日期画面，首先打开“窗口0”，在右上角用“标签”画一个方框，在方框内显示当前的日期。
双击方框后，出现下面的界面：
在“标签动画组态属性设置”中的输入输出连接下面勾选“显示输出”后在最上面会自动添加“显示输出”，见下图。
单击“显示输出”出现下面的界面：
在“表达式”中选择“＄Date”,在“输出值类型”中选择“字符串输出”。
然后单
击“确定”按钮。
系统运行后就会在方框中显示当前的日期。
时间画面和日期画面的制作类似，但是“表达式”中选择“＄Time”,在“输出值类型”中选择“字符串输出”。
见下图。
系统运行后，在“窗口0”中就会显示日期和时间。
见下图。
为了美观还需对方框的颜色，字体等进行修改，使界面颜色丰富漂亮。
