[分享]新手学PKPM超筋处理10大重点

Pkpm自学笔记一、高层结构设计需要控制的七个比值：（1）轴压比（2）剪重比（3）刚度比（4）位移比（5）周期比（6）层间受剪承载力（7）刚重比楼层端部纵向不要设置剪力墙。

超高层：（1）钢管混凝土（2）框架核心筒（外围框架，中间剪力墙）二、软件操作快捷命令dv 恒荷载lv 活荷载s 拉伸zww 正交轴网l 直线hq 画墙qbz 墙布置dbz 洞布置（墙上开洞）lbz 梁布置ex 延伸mi镜像ff 偏移zz 组装mx 模型zbz 柱布置dxs 洞显示sc 删除（节点）sd 删洞sz 删柱sl 删梁bxg 板修改bsc 板生成bj 层编辑（可以一起修改很多层）cfz 层复制（在某一层中改好后可复制到其他层）pp 平行直线swg 删网格（轴线）td 拖动复制（在图案编辑中选择acad 方式）ss 保存xg 斜杆布置注意：（1）电梯间的尺寸宽×高2000×2250（2）板开洞时，先板生成，再kd（开洞）。

（3）带支撑的框架结构：横向刚度弱，支撑便布置在横向，支撑要双向布置，抵抗两个方向的地震力。

（4）剪力墙的长度一般为墙厚的8倍。

三、高层案例讲解要点PMCAD建模部分：1、梁高选取为跨度的1/10估算，次梁的高度取为跨度的1/15估算，一般为200×400，跨度大的时候可选用200×600。

次梁一般采用主梁布置。

2、添加荷载时，荷载定义最好采用自动计算板重，这样恒荷载就只需输入面层做法，一般为1.5kN/m2，活荷载根据使用功能具体确定。

楼梯间处的恒载（不包括休息平台）一般采用7.0kN/m2模拟，公共卫生间恒载一般为8kN/m2，而活荷载：楼梯间（包括休息平台）为3.5kN/m2，公共卫生间为2.5kN/m2，走道为2.5kN/m2。

3、梁的混凝土等级一般为C30，板和梁的混凝土等级保持一致；柱子一般比梁大一点，可选用C35，剪力墙的混凝土等级一般与柱子保持一致钢筋一般采用二级钢HRB400。

对“超筋处理三大方法”的理在邓老师的“某框架写字楼视频”中有处理三大超筋的方法，现对其理解如下，希望批评指正:1.加大截面:（对应结构设计的第一境界：配筋）加大截面就是增加抗力，增大了砼惯性矩，增加了放置钢筋的空间。

一般在建筑要求严格处，如过廊等加大梁宽；建筑要求不严格处，如卫生间等加大梁高。

2.点铰（对应结构设计的第二境界：力）点铰是对输入的弯矩进行调幅到跨中并释放扭矩。

3.力流与刚度（对应结构设计的第三境界：能量，力流是一种能量的流动）,力流与刚度就是通过构件刚度调整来改变输入力流的方向，使力流避开超筋处的构件或减小力流对该构件的输入，将大部分的力流引导到其他构件上，从而达到构件不超筋的目的。

以上是本人的一些浅薄的见解，肯定有理解不到位或是错误的地方，请老师及同学批评指正！第二第三种方法是我常用的，第三种方法有个坏处是会导致其余地方的梁超筋，在高烈度区很明显。

提高强度等级对于梁配筋的影响很有限，对于梁配筋最有效的方法是加高截面第二种方法是以梁端开裂为代价，不宜多用我也刚看完了邓老师的“某框架写字楼视频”，关于超筋的那部分很实用，不过哪些情况可以用点绞，还不太明白。

对于楼主的所说的那三种处理方法实际上可以理解为邓工的1，“抗” 增加截面的面积，也就是增加截面的刚度，刚度增大了抵抗变形的能力也就增强了2，“ 放”主次梁相交处，次梁一端或者两端点铰接，通常是没有办法的办法，一般而言，混凝土结构不可能真正做到铰接，此种方法尽量不要采用，如果从“抗”层面不能解决采取此种“放”方法还是可以的，其实主要还是次梁的负弯矩太大，次梁负弯矩对主梁产生了较大的扭矩，通常主次梁相交处，主梁一般都是抗扭不足！3“导” 就是改变结构传力作为一个结构设计者，处理超筋相对于调整模型参数应该是一个很小的问题，这几种方法大多会经常用到，现简单说一说：1加大截面，这是在超筋不是太大和建筑条件允许梁高的情况下才适用的，有些建筑层高很低，还要做地暖什么的东西，梁高加不上去，这种方法显然不适用。

1.0.2（0.25）Qo调整：这条是针对框架-剪力墙结构，主要要注意以下几点：对于框架柱数量从下到上基本不变的规则建筑，Qo（V o-规范表示）取得是“地震作用标准值的结构底部总剪力”。

对于框架柱数量从下至上分段有规律的变化的结构，Qo（V o-规范表示）取得是“每段最下一层的地震作用标准值的总剪力”对复杂结构框架的调整应专门研究框架剪力的调整方法。

框架剪力的调整必须满足规范规定的楼层“最小地震剪力系数（剪重比）”的前提下进行。

在设计过程中根据“计算结果”来确定调整层数。

2.梁扭转折减系数：可填0～1之间的数，；一般工程取0.4注意：（1）没有楼板时，不折减：取1（2）有弧梁时，弧梁不折减：取13.梁刚度放大系数：可按规范值填，一般在1～2之间；注意：（1）梁刚度放大是主要考虑现浇楼板对梁的作用，楼板和梁共同按照T 型截面梁工作，而计算时梁截面取矩形，因此可以考虑梁刚度放大，一般中梁放大1~2，边梁放大1~1.5。

当结构没有楼板时，该数值为1。

（2）预制板结构，板柱体系的等代梁结构该系数不能放大，该系数对连梁不起作用4.顶塔楼内力放大系数：可填大于等于1之数5.梁端负弯矩调幅系数：可填0.7～1之间的数，一般工程取0.85。

6.梁弯矩放大系数：如作梁活荷载不利布置，该系数应填1，否则可填大于等于1之数；注意：该系数主要用于没有考虑活荷载不利分布的结构，因活荷载的影响较大，为了弥补梁弯距偏小而设的放大系数，一般工程取1.2。

钢梁不调整；7.连梁刚度折减系数：可填0.55～1之间的数，一般工程取0.7；注意：连梁主要指梁段与剪力墙相连的梁。

8.温度应力折减系数：一般工程取0.75或更低，。

《混凝土结构设计规范》的5.3.6条只是提出了原则性的要求。

9.转换层所在层号：按照实际工程填写。

10.后面的选项隐含值由规范要求来算出，如确有经验也可自行调。

问：PMCAD中若修改标准层平面布置（如增、删杆件）会影响已输入的荷载吗？答：不会，在A菜单修改完存盘退出后，应执行一遍1，2菜单内容，并且进行“输入次梁楼板”菜单应选第二项进入。

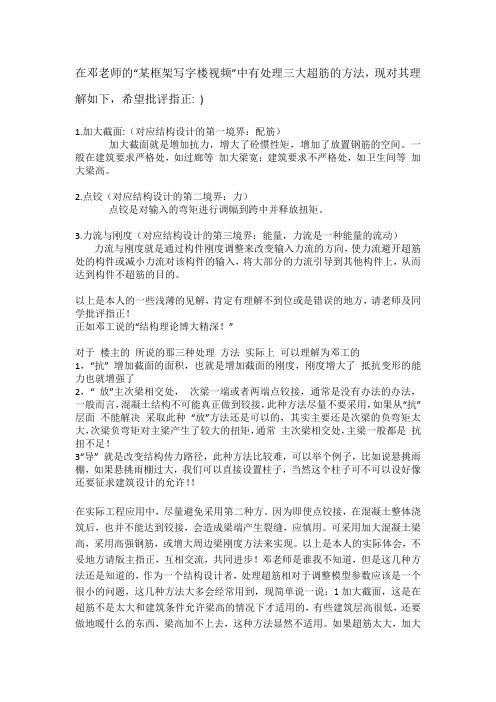

在邓老师的“某框架写字楼视频”中有处理三大超筋的方法，现对其理解如下，希望批评指正: )1.加大截面:（对应结构设计的第一境界：配筋）加大截面就是增加抗力，增大了砼惯性矩，增加了放置钢筋的空间。

一般在建筑要求严格处，如过廊等加大梁宽；建筑要求不严格处，如卫生间等加大梁高。

2.点铰（对应结构设计的第二境界：力）点铰是对输入的弯矩进行调幅到跨中并释放扭矩。

3.力流与刚度（对应结构设计的第三境界：能量，力流是一种能量的流动）力流与刚度就是通过构件刚度调整来改变输入力流的方向，使力流避开超筋处的构件或减小力流对该构件的输入，将大部分的力流引导到其他构件上，从而达到构件不超筋的目的。

以上是本人的一些浅薄的见解，肯定有理解不到位或是错误的地方，请老师及同学批评指正！正如邓工说的“结构理论博大精深！”对于楼主的所说的那三种处理方法实际上可以理解为邓工的1，“抗” 增加截面的面积，也就是增加截面的刚度，刚度增大了抵抗变形的能力也就增强了2，“ 放”主次梁相交处，次梁一端或者两端点铰接，通常是没有办法的办法，一般而言，混凝土结构不可能真正做到铰接，此种方法尽量不要采用，如果从“抗”层面不能解决采取此种“放”方法还是可以的，其实主要还是次梁的负弯矩太大，次梁负弯矩对主梁产生了较大的扭矩，通常主次梁相交处，主梁一般都是抗扭不足！3“导” 就是改变结构传力路径，此种方法比较难，可以举个例子，比如说悬挑雨棚，如果悬挑雨棚过大，我们可以直接设置柱子，当然这个柱子可不可以设好像还要征求建筑设计的允许！！在实际工程应用中，尽量避免采用第二种方。

因为即使点铰接，在混凝土整体浇筑后，也并不能达到铰接，会造成梁端产生裂缝，应慎用。

可采用加大混凝土梁高，采用高强钢筋，或增大周边梁刚度方法来实现。

以上是本人的实际体会，不妥地方请版主指正，互相交流，共同进步！邓老师是谁我不知道，但是这几种方法还是知道的，作为一个结构设计者，处理超筋相对于调整模型参数应该是一个很小的问题，这几种方法大多会经常用到，现简单说一说：1加大截面，这是在超筋不是太大和建筑条件允许梁高的情况下才适用的，有些建筑层高很低，还要做地暖什么的东西，梁高加不上去，这种方法显然不适用。

PKPM常见问题及详解:结构篇1、钢梁拼接处用内力设计一般就能满足设计要求，为什么还要采用等强设计？答：从概念上讲，拼接位置是构件的连续位置，如果按照内力进行拼接位置节点设计势必造成该位置承载力比连续部位要弱，该位置成为薄弱部位，在强风强震，及其他偶然情况下都很可能率先破坏，造成连续倒塌等安全隐患，所以该位置按等强设计是十分必要的。

这里说的概念设计是从抵抗不利情况出发的，我们在设计时考虑的地震作用一般为多遇地震作用，也就是小震情况，而我们要通过概念设计以及相关构造保证在设防地震（中震）以及罕遇地震作用甚至是极罕遇地震下的结构安全，此时结构中很多构件出现塑性，在此情况，如果拼接节点是先于构件破坏的，那么整个结构成为机构，后果不堪设想。

从规范角度来说，抗规8.2.8等条文也提到了等强连接设计以及强节点弱构件的相关验算，足见节点的重要性。

2、根据门式刚架规范4.1.3条条文说明“当屋面均布荷载标值取0.5KN/m2时，可不考虑最不利布置”计算屋面连续檩条时活荷载取0.5kN/m2时，就可以不考虑其最不利布置？答：首先在考虑此条时应根据具体情况而定，规范中规定“本条所指的活荷载仅指屋面施工及检修时的人员荷载”同时此条表述与旧版规程类似。

首先该条继承了旧规程3.2.2的说法是主要针对刚架构件而言的，刚架构件一般包括刚架梁、柱构件，对于檩条、墙梁等围护构件的计算新版规范没有单独提出，旧版规程则提出“屋面构件计算时的活荷载取值大于刚架构件计算时的取值是合理的”。

活载不利布置是一般活荷载的一种属性，即可变荷载存在加载位置的随机性，例如楼面或楼面各个房间在不同时间呈现不同的人员分布，屋面雪荷载随着背阴、向阳位置、遮挡及随着太阳位置的变化，对于雪的融化及再次冻结都会产生影响，所以门式刚架规范中4.3.5也考虑了类似不利布置的情况。

规范4.1.3条的规定认为人员及检修荷载取到相应数值时按照一次性加载也有较大概率能够包络活载不利布置的情况，对于雪荷载等其他活荷载类型还要根据具体情况而定。

框架结构施工的超筋问题分析前言在框架结构设计的过程中，结构方案方面涉及到柱网布置以及楼盖结构选择问题。

在柱网布置上，框架结构主要的承重方案需要主要由柱网布置和柱网的实际尺寸进行决定。

1.框架结构设计概述柱网的实际尺寸大小能够有效显著功能实际需求，并且加大工程的实际造价问题。

柱网的实际尺寸过大，就意味着实际框架梁的增高以及空间的实际高度降低。

在一般情况下，一些单项肋梁楼盖相对双向板肋梁楼盖更加合适。

另外，交叉梁楼盖楼面平整，且形式较为美观，适合使用在一些大开间等格局当中，在针对一些大跨度空间行交叉梁楼盖在使用上明显比肋梁楼盖更加具有优势。

PKPM 系列性软件属于建筑工程设计的CAD 软件，目前在我国国内使用范围较为广泛，能够逐渐被称作是电算或者是机算的代名词。

PKPM 能够和CAD 具有十分相近的建模输入方式，具有上手容易以及设计规范等优势，其计算结果那个和规定的相关性指標进行直接性对应。

在后期的制作过程中，能够实现施工图的绘制，尽管其内在的图面可能存在着不够成熟的问题，但是能够在极大程度上提升设计工作人员的绘制图纸的效率。

在框架的结构设计过程中，相关的工作人员能够使用PKPM 进行图纸的设计，提升工作效率。

2.钢筋工程中的常见问题在钢筋施工中，有时需要对钢筋结构进行再次焊接，这说明施工前期对钢筋的焊接存在问题，导致这一问题的原因很多，可能是选择的焊条规格、型号不对，也可能是用于绑扎钢筋的数量不足。

不管是什么原因，这都说明钢筋施工过程存在着很多的纰漏，这些纰漏对整个框架的施工质量都会造成巨大的影响。

这些纰漏在任何施工过程中都可能发生，这就需要我们认真对待每一个施工过程。

首先我们应该从控制原材质量入手。

钢筋入场时应该认真检查钢筋质量，对不合格的钢筋坚决不能让其入场。

把握质量的同时核对好钢筋类型和数量。

钢筋入场后要对其进行合理堆放，保证钢筋质量不受损的同时还要便于取用钢筋。

随后使用钢筋进行焊接前还要派专人再次检查钢筋是否合格，合格后专业技术人员再对其进行焊接。

pkpm注意问题1关于楼梯间中梯段板的导荷问题混凝土板一般是按单向板或双向板进行计算的，单向板或双向板的划分主要是根据板边的边界条件进行确定的，即两对边支承和四边支承，根据文献[2]可知，对于两对边支承的板应按单向板进行计算。

不管是多层砖混结构还是高层框架、框剪结构等等，楼梯问的梯段板不是参与主体施工时一起整浇的，全部是在落后于主体施工后浇的，从板的边界条件可以得到，梯段板就是属于两对边支承的这一类，所以应将其定义为单向板，特别是在楼板导荷时的计算，这一点特别重要，直接影响到导荷的正确性。

PKPM提供了三种导荷方式：对边传导，梯形三角形传导，周边布置。

2楼梯间梯段板的开洞与板厚为零问题从文献[3]中可知，对楼梯间可以由两种方法进行处理：1)在其位置开有较大的洞口，导荷时其洞口范围内的荷载扣除，房间周边的梁墙上需要交互布置梯段板传过来的恒载和活载。

2)将梯段板所在房间的板厚设置为零，该房间上的荷载(楼板上的恒载和活载)仍能近似的导至周边的梁和墙上。

这两种方式的不同之处主要有：全房间洞上不能布置均布面荷载，而零厚度板上可布置均布面荷载，且能近似地传导到周边的梁上或墙上，而且二者在施工图中的画法也是有区别的。

为了省去手工导荷的麻烦，建议楼梯间采用板厚为零的做法。

3楼板较厚而与楼板相交的剪力墙较薄的问题该类结构常见于主体结构转角部位开窗的纯剪力墙结构，由于该设计方案对结构的抗震性能很不利，所以常采取加强端开间楼板厚的做法加强，当楼板较厚，而剪力墙比较薄时(例如厚度为160mm)，现浇板在运用PKPM进行结构设计时，假定板沿外墙边缘的支承为刚接，导致楼板的板面负筋比较粗，在常用混凝土强度等级的情况下，水平锚固长度将大于墙厚，将导致锚固性能不良，不能充分发挥其抗拉性能，引起板面负弯矩的增大，存在隐患。

4大柱周边楼板配筋的问题大多数的设计者一般按照PKPM中“画结构平面图”生成板配筋，进行相关的裂缝宽度、挠度验算，满足相关规范要求后即生成板配筋图。

1 请问下用PKPM生成梁配筋图后，梁的截面和配的钢筋如何优化？梁的截面优化，说白了就是通过调整梁的截面大小让钢筋的配筋率处于一个合理的范围内。

按照我的经验，梁一侧受力纵筋的配筋率在1%~1.5%是比较经济的，超出这个范围越多，就越不经济，要么用的混凝土偏多，要么钢筋用的太多。

以PKPM生成的施工图为基准，钢筋的优化余地不大，因为这个施工图基本上就是满足配筋量的最小配筋方案了，要优化也只能在一些风格习惯上修改。

只有悬挑梁上部钢筋应该加强一下，个人认为在计算配筋量的基础上增加40%~100%比较安全。

关于铰接的问题，那是偷懒的做法。

次梁一旦和主梁铰接，主梁自然就不会因次梁产生扭矩了。

而主梁一旦和柱或者墙铰接，主梁基本上就无法传递地震力，因此产生的剪力和扭矩就会大大减小。

这样一来原本难以调整的模型一下子就变得“顺利”了起来。

但我是不推荐这样设计的，因为这会改变结构的受力计算假定----改的只是假定，而现实则没有改。

所以将会出现计算和实际情况不符合的现象，可能引发严重或者不严重的问题。

事实上现浇混凝土结构根本不可能做到完全铰接，为了保证计算和实际情况尽量相符，请不要随意设铰。

如果设了铰，尤其主梁设铰，请务必重新计算位移角、位移比和周期。

因为这些都会改变。

配筋时，钢筋库里的种类多，生成的配筋结果就比较多，钢筋库选的种类少，生成的配筋结果又比较不经济，所以最好生成之后自己手动配筋。

把梁支座改成铰接，一般是次梁，或者是不重要的梁，可以允许出现塑性铰。

有一些设计人员习惯在这些位置设置铰接，也可以使设计更加经济。

2 我们都是根据计算出来的钢筋面积自己配筋，程序出的平法只做参考用！3为什么梁配筋出来之后，要对SATWE信息呢？1 不是说梁配筋仅仅是比计算值大就行了PKPM自动生成的配筋不太合理需要合理调整还有项目不一样设计院要求不一样梁钢筋的选筋规则不一样有的设计院要求梁钢筋尽量用大直径钢筋这样施工方便有的设计院要求尽量用小直径钢筋控制裂缝或者省贯通筋PKPM生成的是无法满足以上要求。
