功放前级驱动电路工作原理
功放前级驱动电路是指用来驱动功放器件工作的电路，其工作
原理主要包括信号放大、电压放大和功率放大三个方面。
首先，功放前级驱动电路的信号放大部分一般采用放大器电路，其工作原理是将输入的小信号经过放大器放大后输出为较大的信号。
放大器电路通常由放大元件（如晶体管或场效应管）和相关的电阻、电容等元件组成，通过合理的电路设计和工作点设置，放大器能够
将输入信号放大到足够驱动功放器件的水平。
其次，功放前级驱动电路的电压放大部分通常采用电压跟随器
或者电压放大器，其工作原理是将输入的信号经过放大后输出为较
大的电压信号。
电压放大器通常能够提供稳定的电压输出，并且具
有较高的输入阻抗和较低的输出阻抗，保证信号能够被稳定地传递
到功放器件。
最后，功放前级驱动电路的功率放大部分主要是为了提供足够
的功率驱动功放器件，通常采用功率放大器或者功率放大电路。
功
率放大器能够将输入的信号经过放大后输出为较大的功率信号，以
驱动功放器件正常工作。
综上所述，功放前级驱动电路通过信号放大、电压放大和功率放大的方式，能够将输入的小信号经过处理后输出为足够驱动功放器件的信号和功率，从而实现对功放器件的有效驱动和控制。
IGBT驱动电路原理与保护电路IGBT（Insulated-Gate Bipolar Transistor）驱动电路主要由三部分组成：信号隔离部分、驱动信号放大部分和保护电路。
信号隔离部分是将输入信号与输出信号进行隔离，防止输入信号中的噪声和干扰对输出信号产生影响。
常用的信号隔离方法有变压器隔离、光电隔离和互感器隔离等。
其中，光电隔离是最常用的方法之一，它通过输入端的光电耦合器将电信号转换成光信号，通过光电隔离再将光信号转换为电信号输出。
这样可以有效防止输入信号中的噪声和干扰对输出信号产生干扰，提高系统的稳定性和可靠性。
驱动信号放大部分是将输入信号进行放大，以驱动IGBT的门极电压，控制IGBT的导通和关断。
驱动信号放大部分一般采用功放电路，常用的放大器有晶体管放大器和运放放大器。
通过合理选择放大器的工作点和增益，可以将输入信号进行适当放大，提高系统的灵敏度和响应速度，以确保IGBT的正常工作。
保护电路是为了保护IGBT免受电路中的过电流、过电压等异常情况的损害而设计的。
保护电路一般包括过流保护、过压保护、过温保护和短路保护等功能。
过流保护通过在电路中增加电流传感器来检测电流的变化，一旦电流超过设定值就会触发保护，例如通过切断电源来防止IGBT损坏。
过压保护通过在电路中增加电压传感器来检测电压的变化，一旦电压超过设定值就会触发保护，例如通过切断电源来防止IGBT损坏。
过温保护通过在IGBT芯片上增加温度传感器来检测芯片温度的变化，一旦温度超过设定值就会触发保护，例如通过减小驱动信号的幅度来降低功耗和温度。
短路保护通过在电路中增加短路检测电路，一旦检测到短路就会触发保护，例如通过立即切断电源来防止IGBT损坏。
总之，IGBT驱动电路的原理是通过信号隔离部分将输入信号与输出信号进行隔离，通过驱动信号放大部分将输入信号进行放大，以驱动IGBT的门极电压，控制其导通和关断。
同时，通过保护电路对IGBT进行多重防护，保证其在电路异常情况下的正常工作，提高系统的可靠性和稳定性。
三相电机驱动电路详解
三相电机驱动电路是电机控制中的重要组成部分，其作用是将电能转换为机械能。
在三相电机驱动电路中，主要应用了半桥驱动电路和全桥驱动电路两种电路形式。
半桥驱动电路主要应用于直流电机，其工作原理是将直流电压分为两个相等的电压，分别加在电机的两个电极上，通过改变电极上的电压极性来控制电机的正反转。
全桥驱动电路则主要应用于交流电机，其工作原理是将交流电压加在电机的四个电极上，通过改变电极上的电压相位差来控制电机的运转方向和速度。
全桥驱动电路由四个开关管组成，通过控制开关管的通断来调节电机的工作状态。
在实际应用中，三相电机驱动电路还需要考虑电机的保护问题。
为了防止电机过载、过热或短路等故障情况的发生，需要在电路中加入相应的保护措施，如限流保护、过热保护和短路保护等。
此外，为了实现电机的精确控制，还需要对电机驱动电路进行反馈控制。
通过在电机驱动电路中加入反馈环节，可以将电机的实际工作状态反馈给控制器，控制器根据反馈信息调整电机的控制策略，以保证电机的稳定运行。
总之，三相电机驱动电路是电机控制中的重要组成部分，其工作原理和应用需要根据电机的具体需求而定。
通过对电机驱动电路的合理设计和优化，可以提高电机的性能和稳定性，延长电机的使用寿命。

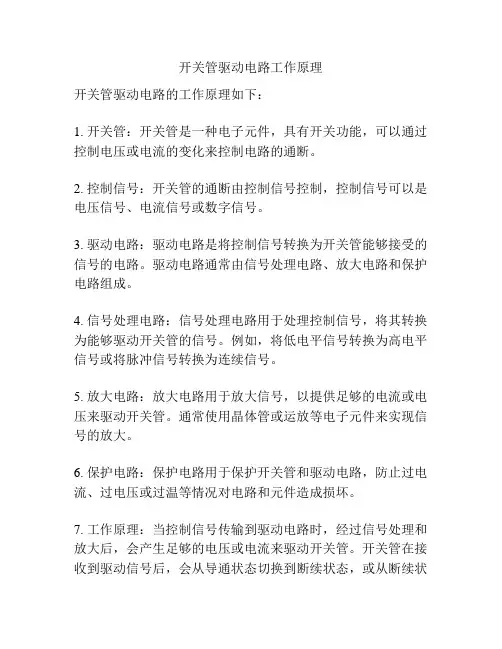

开关管驱动电路工作原理
开关管驱动电路的工作原理如下：
1. 开关管：开关管是一种电子元件，具有开关功能，可以通过控制电压或电流的变化来控制电路的通断。
2. 控制信号：开关管的通断由控制信号控制，控制信号可以是电压信号、电流信号或数字信号。
3. 驱动电路：驱动电路是将控制信号转换为开关管能够接受的信号的电路。
驱动电路通常由信号处理电路、放大电路和保护电路组成。
4. 信号处理电路：信号处理电路用于处理控制信号，将其转换为能够驱动开关管的信号。
例如，将低电平信号转换为高电平信号或将脉冲信号转换为连续信号。
5. 放大电路：放大电路用于放大信号，以提供足够的电流或电压来驱动开关管。
通常使用晶体管或运放等电子元件来实现信号的放大。
6. 保护电路：保护电路用于保护开关管和驱动电路，防止过电流、过电压或过温等情况对电路和元件造成损坏。
7. 工作原理：当控制信号传输到驱动电路时，经过信号处理和放大后，会产生足够的电压或电流来驱动开关管。
开关管在接收到驱动信号后，会从导通状态切换到断续状态，或从断续状
态切换到导通状态，从而实现电路的通断控制。
总之，开关管驱动电路通过将控制信号转换为能够驱动开关管的信号，并提供足够的电流或电压来驱动开关管，实现对电路的通断控制。
