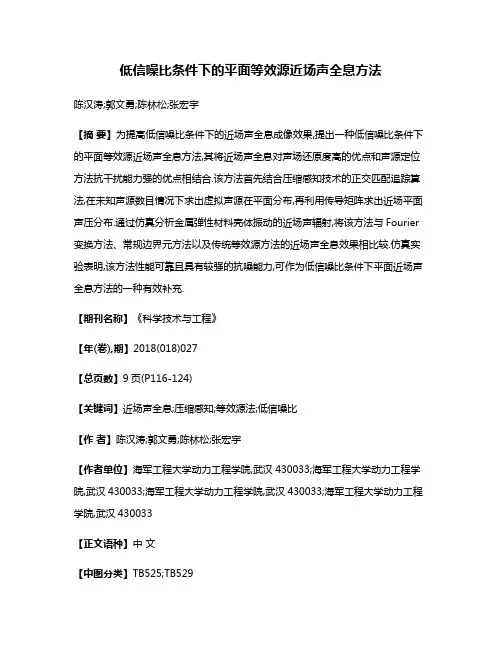

低信噪比条件下的平面等效源近场声全息方法陈汉涛;郭文勇;陈林松;张宏宇【摘要】为提高低信噪比条件下的近场声全息成像效果,提出一种低信噪比条件下的平面等效源近场声全息方法,其将近场声全息对声场还原度高的优点和声源定位方法抗干扰能力强的优点相结合.该方法首先结合压缩感知技术的正交匹配追踪算法,在未知声源数目情况下求出虚拟声源在平面分布,再利用传导矩阵求出近场平面声压分布.通过仿真分析金属弹性材料壳体振动的近场声辐射,将该方法与Fourier 变换方法、常规边界元方法以及传统等效源方法的近场声全息效果相比较.仿真实验表明,该方法性能可靠且具有较强的抗噪能力,可作为低信噪比条件下平面近场声全息方法的一种有效补充.【期刊名称】《科学技术与工程》【年(卷),期】2018(018)027【总页数】9页(P116-124)【关键词】近场声全息;压缩感知;等效源法;低信噪比【作者】陈汉涛;郭文勇;陈林松;张宏宇【作者单位】海军工程大学动力工程学院,武汉430033;海军工程大学动力工程学院,武汉430033;海军工程大学动力工程学院,武汉430033;海军工程大学动力工程学院,武汉430033【正文语种】中文【中图分类】TB525;TB529现有的噪声监测往往是借助声级计、频率分析仪等测量仪器，所获结果只含声信息的某一个方面，大量的噪声信息不能被有效获知。
通过声成像技术可获知一定空间内的声场分布情况,并准确直观地定位出噪声源，还可对相应设备、系统运行情况进行监测。
现有声成像技术主要通过近场声全息(near-field acoustical holography，NAH)[1]实现。
Koopmann等[2]于1989年提出用多个等效声源以波叠加方式来代替振动物体产生的声场。
Jeon和Ih[3]于2005年进一步提出等效源方法(equivalent source method，ESM)来重构振动声场，并与逆边界元方法进行了比较，达到同等声辐射效果时等效源方法所需的测点数量更少，在工程上更易实现。
哈尔滨工程大学硕士学位论文摘要近场声全息技术是声场预报和声源识别的一种重要途径，通过提取声源近场附近的声场所包含的信息即可计算出声源表面声压和质点振速等声学量，进而重建出整个三维声场。
传统近场声全息技术要求所有声源均处于全息面的一边，而另一边为自由场。
实际上，声源所处的环境往往并非自由场，通常会有边界的限制，这就导致了全息测量面获得声场数据不仅仅是声源的直接辐射的声波，还包括了由于界面多次反射所产生的声波。
由此，在非自由场中，采用传统近场声全息技术通常无法实现声源的准确识别。
因此，本文提出了有限空间中基于等效源法的近场声全息技术。
本文首先针对现有的自由场中基于等效源法的近场声全息技术进行了理论研究，以点源组合和结构声源为研究对象，数值分析了该方法的可行性和有效性，并分析了全息面布放方式、全息面测点间距以及声源频率等对于重建精度的影响。
在有限空间中采用近场声全息法进行声源识别和声场重建时，由于通常会受到边界影响，无法给出格林函数的解析解。
所以本文提出采用数值计算的方式来获取有限空间中格林函数的方法，利用数值计算的格林函数来实现声源在自由场中的三维声场重建。
并将其应用于点源组合和结构声源在自由场中的声辐射预报和声场重建，分析了不同声源频率、全息面尺寸、全息测点间距以及全息面位置对于重建精度的影响。
结果表明：本文提出的方法解决了近场声全息技术只能应用于自由场和半空间声场的问题。
可以应用于非自由声场中的声场重构，具有较好的效果。
关键词：有限空间；等效源法；近场声全息技术；格林函数；声场重建ABSTRACTNear-field acoustic holography（NAH）is an important method for sound field prediction and sound source identification. Using NAH technology, the sound pressures on the surface of the sound source and the vibration velocities of the particles can be calculated by extracting sound information in the near field of the sound source, and then the entire three-dimensional sound field can be reconstructed. Traditional near-field acoustic holography technology requires all sound sources to be on the same side of the holographic surface and the other side to be a free field. Usually, the environment in which the sound source is located, however, is not a free field because of the boundary restrictions. So, the sound field data obtained by the holographic measurement surface is not only the sound waves directly radiated by the sound source, but also the multiple reflections at the interface. Therefore, the sound source cannot be identified accurately by conventional near-field acoustic holography. In this paper, proposes a near-field acoustic holography technique based on the equivalent source method in limited space has been proposed.NAH technology based on the equivalent source method in the free field is studied firstly. Then, the point source combination and structural sound source are taken as the research object, the feasibility and effectiveness of this method are analyzed numerically. And the influences of the holographic surface layout method, the distance between the measuring points of the holographic surface and the frequency of the sound source on the reconstruction accuracy have been analyzed.Aiming at the problem of sound source identification and sound field reconstruction in a limited space, the analytical solution of the Green's function cannot be given due to the limitations of the boundary properties. Therefore, this paper proposes a method to obtain the Green's function in finite space by numerical calculation，and then the three-dimensional sound field of the sound source in the free field is reconstructed by the Green’s function .It is also applied to the acoustic radiation prediction and sound field reconstruction point source combination and structured sound source. The effects of sound source frequencies, holographic surface size, holographic measurement point spacing, and holographic surface position on reconstruction accuracy are analyzed. The results show that the method proposed in this paper can be used for sound field reconstruction in non-free sound fields, and has a good effect. This method solves the limitation that traditional NAH could only be applied to free-field and half-space acoustic fields.目录第1章绪论 (1)1.1 论文背景及研究目的 (1)1.2 国内外研究现状 (2)1.2.1 近场声全息研究现状 (2)1.2.2 有限空间声场测量技术 (5)1.3 本文主要内容与章节安排 (7)1.3.1 本文主要内容 (7)1.3.2 章节安排 (7)第2章基于等效源法的近场声全息变换方法 (9)2.1 引言 (9)2.2 等效源积分方程 (9)2.3 基于等效源法的近场声全息变换方法基本原理 (11)2.4 数值仿真分析 (12)2.4.1 点源组合情况的数值仿真分析 (12)2.4.2 球壳结构近场声全息变换数值仿真分析 (14)2.5 本章小结 (18)第3章有限空间中基于等效源法的近场声全息变换方法 (21)3.1 引言 (21)3.2 有限空间中基于等效源法的近场声全息变换理论模型 (21)3.3 有限空间中声场重构 (22)3.3.1 有限元法 (22)3.3.2 有限空间中声场重构步骤 (23)3.4 有限空间中基于等效源法的近场声全息理论模型的有效性验证 (24)3.5 本章小结 (25)第4章矩形水池中近场声全息变换方法数值仿真分析 (27)4.1 引言 (27)4.2 有限空间中点源组合的数值仿真分析 (27)4.3 不同全息测量参数情况下点源组合的数值仿真分析 (31)4.3.1 全息面尺寸和测点间距对全息重建的影响 (31)哈尔滨工程大学硕士学位论文4.3.2 全息面位置对全息重建的影响 (37)4.4 本章小结 (39)第5章循环水槽中近场声全息变换方法数值仿真分析 (41)5.1 引言 (41)5.2 不同边界条件下点源组合的数值仿真分析 (41)5.2.1 阻抗边界条件 (42)5.2.2 绝对软边界 (46)5.2.3 绝对硬边界 (51)5.2.4 整体绝对硬边界 (56)5.3 球壳结构表面源强度近场声全息变换数值仿真分析 (60)5.4 本章小结 (66)结论 (68)参考文献 (70)攻读硕士学位期间发表的论文和取得的科研成果 (74)致谢 (75)第1章绪论第1章绪论1.1 论文背景及研究目的控制水下航行体的辐射噪声水平是提高其自身隐蔽性、增强自身战斗力的重要保证。

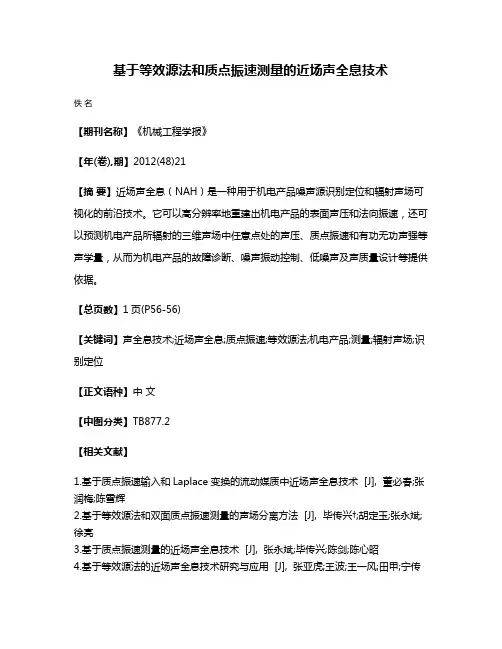

基于等效源法和质点振速测量的近场声全息技术
佚名
【期刊名称】《机械工程学报》
【年(卷),期】2012(48)21
【摘要】近场声全息（NAH）是一种用于机电产品噪声源识别定位和辐射声场可视化的前沿技术。
它可以高分辨率地重建出机电产品的表面声压和法向振速，还可以预测机电产品所辐射的三维声场中任意点处的声压、质点振速和有功无功声强等声学量，从而为机电产品的故障诊断、噪声振动控制、低噪声及声质量设计等提供依据。
【总页数】1页(P56-56)
【关键词】声全息技术;近场声全息;质点振速;等效源法;机电产品;测量;辐射声场;识别定位
【正文语种】中文
【中图分类】TB877.2
【相关文献】
1.基于质点振速输入和Laplace变换的流动媒质中近场声全息技术 [J], 董必春;张润梅;陈雪辉
2.基于等效源法和双面质点振速测量的声场分离方法 [J], 毕传兴†;胡定玉;张永斌;徐亮
3.基于质点振速测量的近场声全息技术 [J], 张永斌;毕传兴;陈剑;陈心昭
4.基于等效源法的近场声全息技术研究与应用 [J], 张亚虎;王波;王一风;田甲;宁传
彬
5.基于矢量阵测量的振速重构近场声全息技术 [J], 胡博;杨德森;孙玉
因版权原因，仅展示原文概要，查看原文内容请购买。

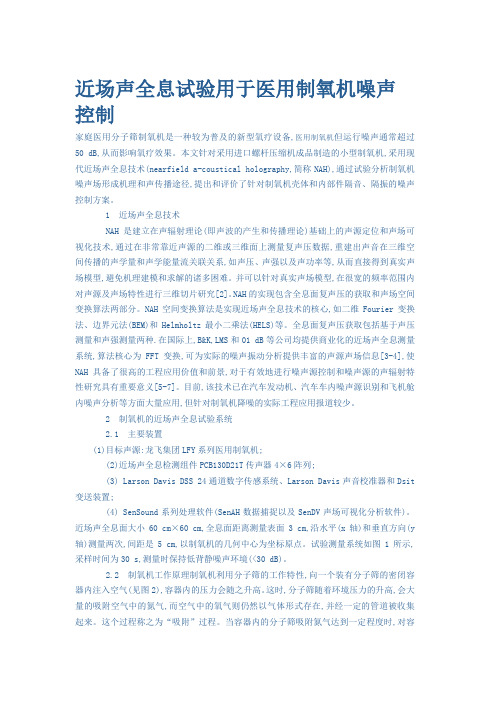

近场声全息试验用于医用制氧机噪声控制家庭医用分子筛制氧机是一种较为普及的新型氧疗设备,医用制氧机但运行噪声通常超过50 dB,从而影响氧疗效果。
本文针对采用进口螺杆压缩机成品制造的小型制氧机,采用现代近场声全息技术(nearfield a-coustical holography,简称NAH),通过试验分析制氧机噪声场形成机理和声传播途径,提出和评价了针对制氧机壳体和内部件隔音、隔振的噪声控制方案。
1 近场声全息技术NAH是建立在声辐射理论(即声波的产生和传播理论)基础上的声源定位和声场可视化技术,通过在非常靠近声源的二维或三维面上测量复声压数据,重建出声音在三维空间传播的声学量和声学能量流关联关系,如声压、声强以及声功率等,从而直接得到真实声场模型,避免机理建模和求解的诸多困难。
并可以针对真实声场模型,在很宽的频率范围内对声源及声场特性进行三维切片研究[2]。
NAH的实现包含全息面复声压的获取和声场空间变换算法两部分。
NAH空间变换算法是实现近场声全息技术的核心,如二维Fourier变换法、边界元法(BEM)和Helmholtz最小二乘法(HELS)等。
全息面复声压获取包括基于声压测量和声强测量两种.在国际上,B&K,LMS和01 dB等公司均提供商业化的近场声全息测量系统,算法核心为FFT变换,可为实际的噪声振动分析提供丰富的声源声场信息[3-4],使NAH具备了很高的工程应用价值和前景,对于有效地进行噪声源控制和噪声源的声辐射特性研究具有重要意义[5-7]。
目前,该技术已在汽车发动机、汽车车内噪声源识别和飞机舱内噪声分析等方面大量应用,但针对制氧机降噪的实际工程应用报道较少。
2 制氧机的近场声全息试验系统2.1 主要装置(1)目标声源:龙飞集团LFY系列医用制氧机;(2)近场声全息检测组件PCB130D21T传声器4×6阵列;(3) Larson Davis DSS 24通道数字传感系统、Larson Davis声音校准器和Dsit变送装置;(4) SenSound系列处理软件(SenAH数据捕捉以及SenDV声场可视化分析软件)。
声全息技术利用干涉原理来获得被观察物体声场全部信息（振幅分布和相位分布）的声成像技术。
它一般包括获得声全息图和由声全息图重建物体可见像。
为了构成声全息图，除了含有待测物体信息的声波──物波外，还需要另一束与物波相干的参考波，两者的干涉就形成了既有振幅信息又有相位信息的声全息图。
声全息技术中，这参考波一般是声波，有时也可用电信号来模拟。
为了把声全息图保存下来，通常把声全息图记录在照相底片上作为光调制器，需要时可随时用激光重建可见像。
在不需保留声全息图的情况下，声成像的两个阶段也可以设法使其极快完成，这就是所谓实时重建。
声全息的具体成像方法的种类很多，液面声全息和扫描声全息是最常用的两种。

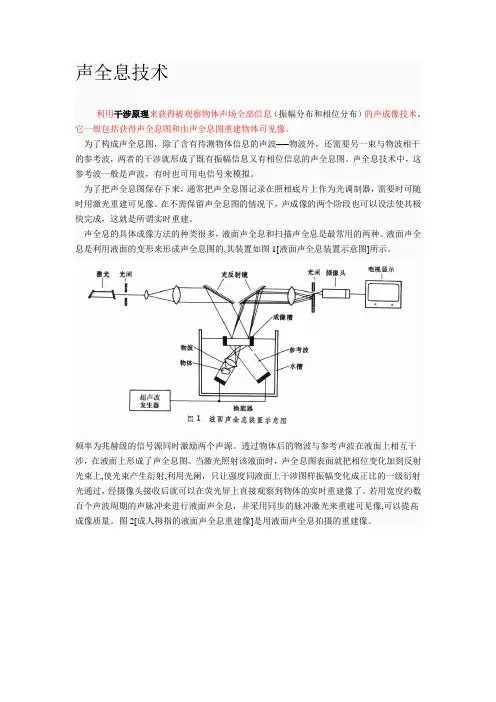

液面声全息是利用液面的变形来形成声全息图的,其装置如图1[液面声全息装置示意图]所示。
频率为兆赫级的信号源同时激励两个声源。
透过物体后的物波与参考声波在液面上相互干涉，在液面上形成了声全息图。
当激光照射该液面时，声全息图表面就把相位变化加到反射光束上,使光束产生衍射,利用光阑，只让强度同液面上干涉图样振幅变化成正比的一级衍射光通过，经摄像头接收后就可以在荧光屏上直接观察到物体的实时重建像了。
若用宽度约数百个声波周期的声脉冲来进行液面声全息，并采用同步的脉冲激光来重建可见像,可以提高成像质量。
图2[成人拇指的液面声全息重建像]是用液面声全息拍摄的重建像。
液面声全息的优点是能实时重建物像，因此可以观察动目标。
但为了获得可分辨的图像，液面处需要的最低声强为10～10W/cm,所以其灵敏度较低,不宜用于较大距离的检测。
扫描声全息是一种灵敏的成像方法，它成像所需的声强只要10W/cm它是采用一个点接收器（尺寸小于1/2 声波波长）在物波与参考波重叠声场的全息记录平面上扫描，来获得每一点上的相位和振幅信息。
若用这个信号调制一同步扫描的点光源，使底片感光，就能得到一幅声全息图。
当然，扫描的也不一定必须是接收器，也可以是声源或被测物体，甚至也可以是声源和接收器一起进行扫描。

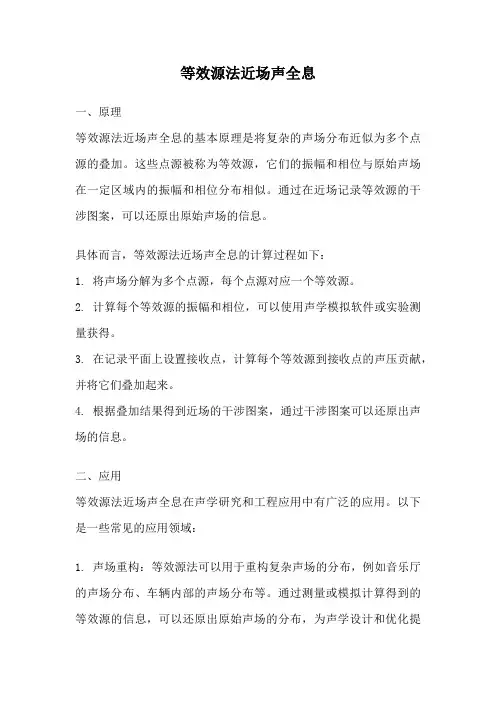

等效源法近场声全息一、原理等效源法近场声全息的基本原理是将复杂的声场分布近似为多个点源的叠加。
这些点源被称为等效源，它们的振幅和相位与原始声场在一定区域内的振幅和相位分布相似。
通过在近场记录等效源的干涉图案，可以还原出原始声场的信息。
具体而言，等效源法近场声全息的计算过程如下：1. 将声场分解为多个点源，每个点源对应一个等效源。
2. 计算每个等效源的振幅和相位，可以使用声学模拟软件或实验测量获得。
3. 在记录平面上设置接收点，计算每个等效源到接收点的声压贡献，并将它们叠加起来。
4. 根据叠加结果得到近场的干涉图案，通过干涉图案可以还原出声场的信息。
二、应用等效源法近场声全息在声学研究和工程应用中有广泛的应用。
以下是一些常见的应用领域：1. 声场重构：等效源法可以用于重构复杂声场的分布，例如音乐厅的声场分布、车辆内部的声场分布等。
通过测量或模拟计算得到的等效源的信息，可以还原出原始声场的分布，为声学设计和优化提供依据。
2. 声场仿真：等效源法可以用于声场的仿真计算。
通过将声场分解为多个等效源，可以减少计算复杂度，提高计算效率。
这在实时声场仿真和大规模声场计算中特别有用。
3. 声学成像：等效源法可以用于声学成像，例如医学超声成像和非破坏性检测。
通过记录等效源的干涉图案，可以还原出被成像物体的声学特性，实现成像目标的检测和识别。
三、优缺点等效源法近场声全息有以下优点：1. 简化计算：等效源法将复杂的声场分布近似为多个点源，可以大大简化声场的计算过程，提高计算效率。
2. 灵活性：等效源法可以根据具体问题的需求进行适当的点源数量和位置设置，具有较大的灵活性。
3. 应用广泛：等效源法可以用于各种声学问题的研究和工程应用，具有广泛的适用性。
然而，等效源法近场声全息也存在一些缺点：1. 近场限制：等效源法适用于近场声全息，对于远场声全息的处理效果较差。
2. 点源近似：等效源法将声场分解为多个点源，这种点源的近似可能引入误差，影响结果的准确性。
