双绞线的标准接法

  • 格式：doc
  • 大小：38.00 KB
  • 文档页数：1

双绞线的标准接法

双绞线一般用于星型网络的布线，每条双绞线通过两端安装的RJ-45连接器（俗称水晶头）将各种网络设备连接起来。双绞线的标准接法不是随便规定的，目的是保证线缆接头布局的对称性，这样就可以使接头内线缆之间的干扰相互抵消。

超五类线是网络布线最常用的网线，分屏蔽和非屏蔽两种。如果是室外使用，屏蔽线要好些，在室内一般用非屏蔽五类线就够了，而由于不带屏蔽层，线缆会相对柔软些，但其连接方法都是一样的。一般的超五类线里都有四对绞在一起的细线，并用不同的颜色标明。

双绞线有两种接法：EIA/TIA 568B标准和EIA/TIA 568A标准。

将水晶头的尾巴向下，从左至右，分别定为1 2 3 4 5 6 7 8 ，以下是各口线的分布

T568A线序

1 2 3 4 5 6 7 8

绿白 绿 橙白 蓝 蓝白 橙 棕白 棕

T568B线序

1

2 3 4 5 6 7 8

橙白 橙 绿白 蓝 蓝白 绿 棕白 棕

一般地

直通线：两头都按T568B线序标准连接。

交叉线：一头按T568A线序连接，一头按T568B线序连接。

即有如下几种情况：

1）对等网（两台计算机的网卡直接互连）：采用交叉线接法，网线两端接法不同。

2）网卡与交换机（或HUB）：采用直通线接法，网线两端接法相同。

3）交换机与交换机（或HUB）级联：采用交叉线接法，网线两端接法不同。

连接到其他交换机或集线器

ugs-7324r交换机与其他交换机或集线器之间的连接方法有多种，既可以使用直通双绞线通过将交换机上普通端口(mdi-x)与另一台交换机(或集线器)的级联(uplink)端口(mdi-ii)连接起来，或者使用交叉双绞线通过将交换机上级联(uplink)端口(mdi-ii)与另一台交换机(或集线器)级联(uplink)端口(mdi-ii)连接起来，或者使用交叉双绞线通过将交换机上普通端口(mdi-x)与另一台交换机(或集线器)普通端口(mdi-x)连接起来，来实现交换机之间或交换机和集线器之间的级联。

◆ 一台10base-t集线器或交换机可以使用3类、4类或5类非屏蔽/屏蔽双绞线与ugs-7324r连接起来。 ◆ 一台100base-tx集线器或交换机需要使用5类或5类以上的非屏蔽/屏蔽双绞线与ugs-7324r连接起来。 如果其他交换机或集线器上有一个未使用的级联(uplink)端口，那么，建议你用一根直通的双绞线将此级联端口与ugs-7324r交换机上的2x-24x任意一个端口相连接。

如果其他交换机或集线器上没有未使用的级联(uplink)端口，那么，你可以用一根直通的双绞线将ugs-7324r交换机上的级联端口与其他交换机或集线器上的任意一个普通端口相连接。或者，你也可以用一根交叉双绞线将ugs-7324r交换机与其他交换机或集线器连接起来，如下图所示。

图4-2. 与其他交换机或集线器之间的连接方法

合集下载

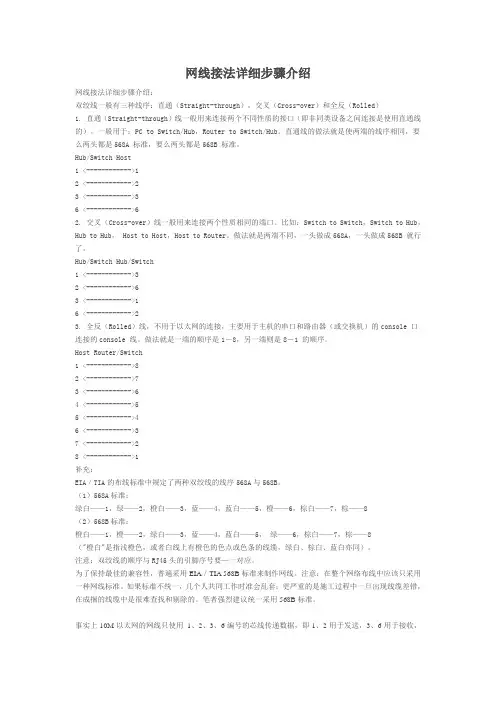

网线接法详细步骤介绍

网线接法详细步骤介绍

网线接法详细步骤介绍

网线接法详细步骤介绍：

双绞线一般有三种线序：直通（Straight-through），交叉（Cross-over）和全反（Rolled）

1. 直通（Straight-through）线一般用来连接两个不同性质的接口（即非同类设备之间连接是使用直通线的）。一般用于：PC to Switch/Hub，Router to Switch/Hub。直通线的做法就是使两端的线序相同，要么两头都是568A 标准，要么两头都是568B 标准。

Hub/Switch Host

1 <------------>1

2 <------------>2

3 <------------>3

6 <------------>6

2. 交叉（Cross-over）线一般用来连接两个性质相同的端口。比如：Switch to Switch，Switch to Hub，

Hub to Hub， Host to Host，Host to Router。做法就是两端不同，一头做成568A，一头做成568B 就行了。

Hub/Switch Hub/Switch

1 <------------>3

2 <------------>6

3 <------------>1

6 <------------>2

3. 全反（Rolled）线，不用于以太网的连接，主要用于主机的串口和路由器（或交换机）的console 口连接的console 线。做法就是一端的顺序是1－8，另一端则是8－1 的顺序。

Host Router/Switch

1 <------------>8

2 <------------>7

3 <------------>6

4 <------------>5

5 <------------>4

6 <------------>3

7 <------------>2

8 <------------>1

网线插座T568A-B接法

网线插座T568A-B接法

网线插座（一）T568A/B接法

EIA/TIA的布线中规定了两种双绞线的线序568A与568B

T568A的接法是：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕

T568B的接法是：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕

A和B的不同之处其实就是1和3、2和6号线的位置互换一下。

100BASE-T4 RJ-45对双绞线的规定如下：

1、2用于发送，3、6用于接收，4、5，7、8是双向线。

1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。

A 白橙 白蓝 B 白绿 白蓝

橙 蓝 绿 蓝

白棕 白绿 白棕 白橙

棕 绿 棕 橙

先来认识一下网线模块，这个就是装在家里网线插座后面的模块 ，左右两面，上面A、B表示的是两种不同的打线方式，任选一种即可。

3/6

下面开始打线了，首先还是先把网线的外皮剥掉，这次可以剥得长点儿，便于后面打线。露出了四组双绞线：

将线分成左右两组，按照A或者B的方式把相应颜色的线卡在模块相应的位置：

在打线之前我们再来认识一下这个打线的工具：这是打线工具的头，金属的一边（下图右边）是一个类似剪刀的头，可以剪掉多余的先头。 5/6

下面开始打线，用工具压住模块和线，用力压下去，将线卡在模块里面，并把多余的先头剪掉。

将其他的线都按照一样的方式打好

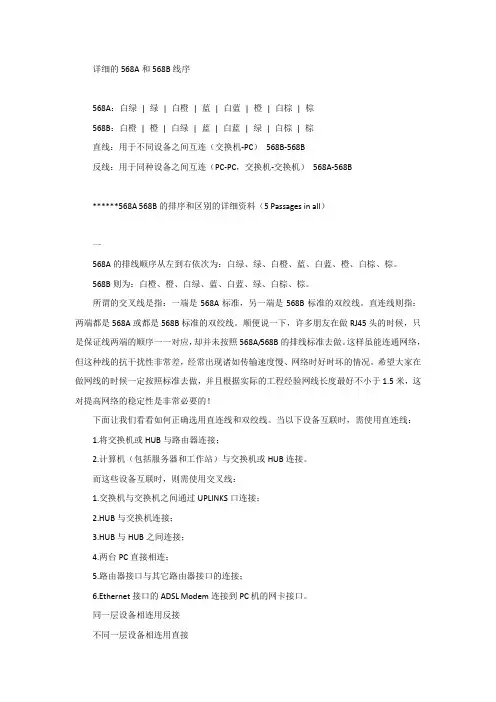

详细的568A和568B线序
