网吧选择网线一般都是选择双绞线，在网络组建过程中，双绞线的接线质量会影响网络的整体性能。

对于网吧双绞线接法主要有两种，分享以下的双绞线的标准接法。

双绞线有两种接法：EIA/TIA568B标准和EIA/TIA568A标准。

T568A线序
T568B线序
直通线：两头都按T568B线序标准连接。

交叉线：一头按T568A线序连接，一头按T568B线序连接。

一般的制作网线时，如果不按标准连接，虽然有时线路也能接通，但是线路内部各线对之间的干扰不能有效消除，从而导致信号传送出错率升高，最终影响网络整体性能。

只有按规范标准建设，才能保证网络的正常运行，也会给后期的维护工作带来便利。

双绞线是一种常用的网络传输介质，用于传输信号和数据。

双绞线通常由多对绝缘的电导体组成，每对电导体之间都会进行绞合。

线序指的是在双绞线中每对电导体的连接顺序或排列方式。

常见的双绞线线序有两种标准：
1. 直通线序（T568A/T568B）：这是两种常用的双绞线连接标准。

T568A和T568B标准在线序上只有两对电导体连接顺序不同，其余两对相同。

它们的线序如下所示：
T568A线序：白绿- 绿- 白橙- 蓝- 白蓝- 橙- 白棕- 棕
T568B线序：白橙- 橙- 白绿- 蓝- 白蓝- 绿- 白棕- 棕
这两种连接标准在网络中被广泛应用，用于连接计算机、交换机、路由器、面板插座等设备。

2. 交叉线序（Crossover）：交叉线序是为了直接连接两台计算机或其他设备而设计的。

在这种线序中，两对电导体进行了交叉连接，以实现信号的传输。

一般情况下，其中一对电
导体（通常是白绿和绿色）和另一对电导体（通常是白橙和橙色）进行了交叉连接。

交叉线序用于在没有网络交换机或路由器的情况下，通过双绞线直接连接两台计算机或其他设备，以实现数据传输。

请注意，在使用双绞线进行网络连接时，需要将两端的线序保持一致，以确保正确的数据传输和通信。

根据具体应用情况和需要，选择适当的线序进行连接。

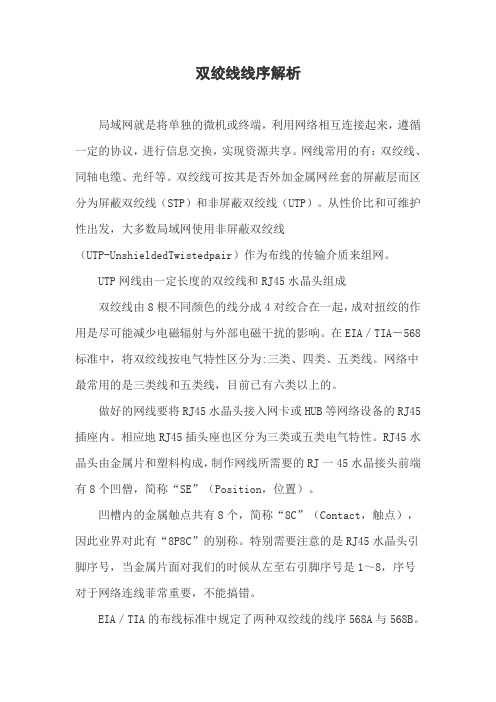

双绞线线序解析局域网就是将单独的微机或终端，利用网络相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。

网线常用的有：双绞线、同轴电缆、光纤等。

双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。

从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线（UTP-UnshieldedTwistedpair）作为布线的传输介质来组网。

UTP网线由一定长度的双绞线和RJ45水晶头组成双绞线由8根不同颜色的线分成4对绞合在一起，成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响。

在EIA／TIA－568标准中，将双绞线按电气特性区分为:三类、四类、五类线。

网络中最常用的是三类线和五类线，目前已有六类以上的。

做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。

相应地RJ45插头座也区分为三类或五类电气特性。

RJ45水晶头由金属片和塑料构成，制作网线所需要的RJ一45水晶接头前端有8个凹僧，简称“SE”（Position，位置）。

凹槽内的金属触点共有8个，简称“8C”（Contact，触点），因此业界对此有“8P8C”的别称。

特别需要注意的是RJ45水晶头引脚序号，当金属片面对我们的时候从左至右引脚序号是1～8，序号对于网络连线菲常重要，不能搞错。

EIA／TIA的布线标准中规定了两种双绞线的线序568A与568B。

568A标准：绿白——1，绿——2，橙白——3，蓝——4，蓝白——5，橙——6，棕白——7，棕——8568B标准：橙白——1，橙——2，绿白——3，蓝——4，蓝白——5，绿——6，棕白——7，棕——8（"橙白"是指浅橙色，或者白线上有橙色的色点或色条的线缆，绿白、棕白、蓝白亦同）。

双绞线的顺序与RJ45头的引脚序号要—一对应。

为了保持最佳的兼容性，普遍采用EIA／TIA568B标准来制作网线。

注意：在整个网络布线中应该只采用一种网线标准。

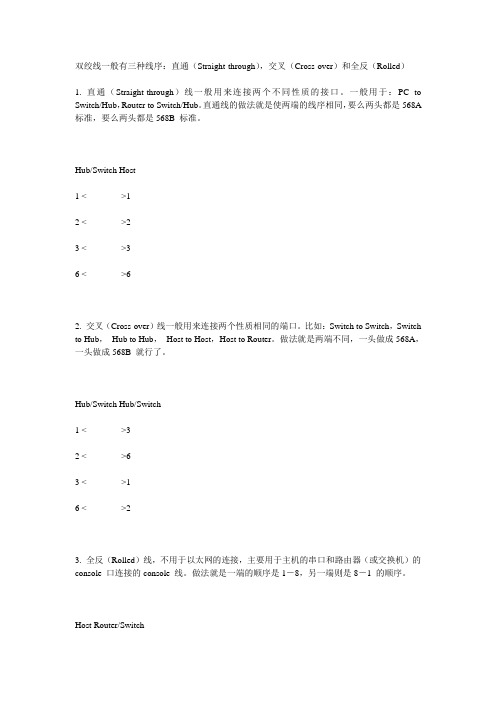

双绞线一般有三种线序：直通（Straight-through），交叉（Cross-over）和全反（Rolled）1. 直通（Straight-through）线一般用来连接两个不同性质的接口。

一般用于：PC to Switch/Hub，Router to Switch/Hub。

直通线的做法就是使两端的线序相同，要么两头都是568A 标准，要么两头都是568B 标准。

Hub/Switch Host1 <------------>12 <------------>23 <------------>36 <------------>62. 交叉（Cross-over）线一般用来连接两个性质相同的端口。

比如：Switch to Switch，Switch to Hub，Hub to Hub，Host to Host，Host to Router。

做法就是两端不同，一头做成568A，一头做成568B 就行了。

Hub/Switch Hub/Switch1 <------------>32 <------------>63 <------------>16 <------------>23. 全反（Rolled）线，不用于以太网的连接，主要用于主机的串口和路由器（或交换机）的console 口连接的console 线。

做法就是一端的顺序是1－8，另一端则是8－1 的顺序。

Host Router/Switch1 <------------>82 <------------>73 <------------>64 <------------>55 <------------>46 <------------>37 <------------>28 <------------>1补：ＥＩＡ／ＴＩＡ的布线标准中规定了两种双绞线的线序５６８Ａ与５６８Ｂ。

双绞线基础知识及双绞线制作指南双绞线基础知识一.正确认识双绞线制作双绞线，首先要对双绞线有个清晰了解，双绞线(TP:Twisted Pairwire)是布线工程中最常用的一种传输介质。

双绞线由两根具有绝缘保护层的铜导线组成。

把两根绝缘的铜导线按一定密度互相绞在一起,可降低信号干扰的程度,每一根导线在传输中辐射的电波会被另一根线上发出的电波抵消。

一般双绞线由两根22～26号绝缘铜导线相互缠绕而成。

如果把一对或多对双绞线放在一个绝缘套管中便成了双绞线电缆。

在双绞线电缆(也称双扭线电缆)内,不同线对具有不同的扭绞长度,一般地说,扭绞长度在38.1cm至14cm内,标准双绞线中的线对均按逆时针方向扭绞,相邻线对的扭绞长度在12.7cm以上。

及其他传输介质相比,双绞线在传输距离、信道宽度和数据传输速度等方面均受到一定限制,但价格较为低廉。

目前,双绞线可分为非屏蔽双绞线(UTP:Unshilded Twisted Pair)和屏蔽双绞线(STP:Shielded Twisted Pair)。

我们平时一般接触比较多的就是UTP线。

采用双绞线的局域网的带宽取决于所用导线的质量、长度及传输技术。

只要精心选择和安装双绞线,就可以在有限距离内达到每秒几百万位的可*传输率。

当距离很短,并且采用特殊的电子传输技术时,传输率可甚至可以达到达100Mbps～155Mbps。

下面我们还是先来看看他们常用的规格1．双绞线的规格""类""的含义是指某一类布线产品所能支持的布线等级。

按标准规定，3类布线产品支持C级及C级以下布线系统的应用，5类布线产品和超5类布线产品支持D级及D级以下布线系统的应用。

如今市场上5类布线和超5类布线应用非常广泛，国际标准规定的5类双绞线的频率带宽是100MHz，在这样的带宽上可以实现100M的快速以太网和155M的ATM 传输。

目前EIA/TIA为双绞线电缆定义了五种不同质量的型号。

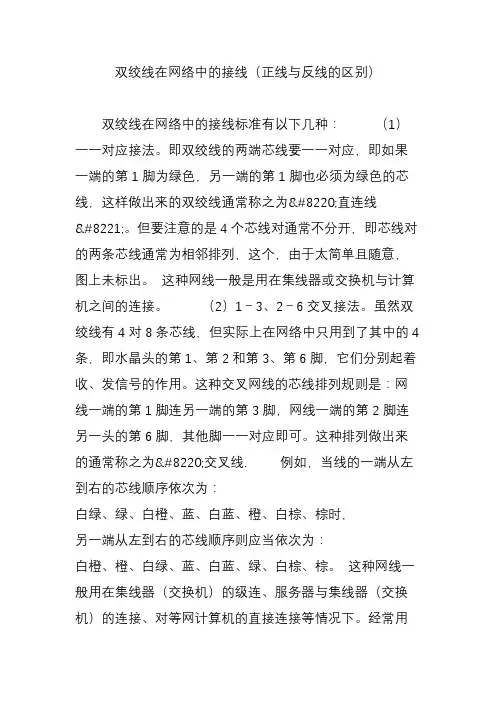

双绞线在网络中的接线（正线与反线的区别）双绞线在网络中的接线标准有以下几种：（1）一一对应接法。

即双绞线的两端芯线要一一对应，即如果一端的第1脚为绿色，另一端的第1脚也必须为绿色的芯线，这样做出来的双绞线通常称之为&#8220;直连线&#8221;。

但要注意的是4个芯线对通常不分开，即芯线对的两条芯线通常为相邻排列，这个，由于太简单且随意，图上未标出。

这种网线一般是用在集线器或交换机与计算机之间的连接。

（2）1－3、2－6交叉接法。

虽然双绞线有4对8条芯线，但实际上在网络中只用到了其中的4条，即水晶头的第1、第2和第3、第6脚，它们分别起着收、发信号的作用。

这种交叉网线的芯线排列规则是：网线一端的第1脚连另一端的第3脚，网线一端的第2脚连另一头的第6脚，其他脚一一对应即可。

这种排列做出来的通常称之为&#8220;交叉线. 例如，当线的一端从左到右的芯线顺序依次为：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕时，另一端从左到右的芯线顺序则应当依次为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

这种网线一般用在集线器（交换机）的级连、服务器与集线器（交换机）的连接、对等网计算机的直接连接等情况下。

经常用于两台电脑直接互连传送数据！（3）100M接法。

这是一种最常用的网线制作规则。

所谓100M接法，是指它能满足100M带宽的通讯速率。

它的接法虽然也是一一对应，但每一脚的颜色是固定的，具体是：第1脚——橙白、第2脚——橙色、第3脚——绿白、第4脚——蓝色、第5脚——蓝白、第6脚——绿色、第7脚——棕白、第8脚——棕色，从中可以看出，网线的4对芯线并不全都是相邻排列，第3脚、第4脚、第5脚和第6脚包括2对芯线，但是顺序已错乱。

这种接线方法也是应用于集线器（交换机）与工作站计算机之间的连接，也就是&#8220;直连线&#8221;所应用的范围。

网线接法大全其实我们用的网线标准接法是568B 白橙- 橙-白绿-蓝- 白蓝- 绿-白棕- 棕其实真正通信的只有四芯，1- 2 -3 -6 只要你把白橙- 橙- 白绿-绿四组芯线插入相应的线槽中，并可通信，但这最大通信在10M 我们生活中100M 根本就达不到，一网线接四个水晶头的做法，是很可行的。

双绞线线序详解
双绞线由4对8芯铜线按照一定的规则绞织而成，每对芯线的颜色各不相同。

目前，国际通用的双绞线制作标准有两种，即EIA/TIA568A和EIA/TIA568B。

其中T568A的排线顺序为绿白、绿、橙白、蓝、蓝白、橙、棕白、棕，T568B的排线顺序为橙白、橙、绿白、蓝、蓝白、绿、棕白、棕，这些芯线分别对应RJ-45
插头的1～8脚。

细心的用户会发现，两种制作标准的区别仅仅在于第1、2、3、6芯线的排列顺序上。

根据双绞线两端所遵循的制作标准，可以把双绞线分为直通线和交叉线。

其中直通线的两端同时按照T568A或T568B的标准制作而成，而交叉线的一端按照T568A的标准制作，而另一端则按照T568B的标准制作。

这样，双绞线的线序就会出现三种类型的排列组合，如表1所示。

以外，其他用途的双绞线基本上都是直通线。

提示：判断RJ-45插头的针脚顺序很简单，将RJ-45插头露出金属针脚的一面朝上，从左到右依次为1～8脚。

EIA/TIA 568B标准和EIA/TIA 568A标准双绞线有两种接法：EIA/TIA 568B标准和EIA/TIA 568A标准。

将水晶头的尾巴向下，从左至右，分别定为1 2 3 4 5 6 7 8 ，以下是各口线的分布T568A线序
T568B线序
一般地
直通线：两头都按T568B线序标准连接。

交叉线：一头按T568A线序连接，一头按T568B线序连接。

即有如下几种情况：
1）对等网（两台计算机的网卡直接互连）：采用交叉线接法，网线两端接法不同。

2）网卡与交换机（或HUB）：采用直通线接法，网线两端接法相同。

3）交换机与交换机（或HUB）级联：采用交叉线接法，网线两端接法不同。

另外，计算机通讯只使用1，3，2，6这四根线，因此，可以用其他4根作电话线，以节约布线成本。
