两种双绞线的线序568A与568B

568A与568B线序
EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B。

T568A的线序是：绿⽩绿橙⽩蓝蓝⽩橙棕⽩棕。

T568B的线序是：橙⽩橙绿⽩蓝蓝⽩绿棕⽩棕。

RJ-45⽔晶头制作⽅法：左⼿拿线，右⼿拿⽔晶头，⽔晶头有弹⽚的⼀⾯向下，由外向靠近⾃⼰的⽅向分别是：
T568A：绿⽩绿橙⽩蓝蓝⽩橙棕⽩棕
T568B：橙⽩橙绿⽩蓝蓝⽩绿棕⽩棕
标准⽹线（正线、直通⽹线）：按标准568B制作的⽹线。

适⽤于：PC-HUB、HUB-HUB普通⼝-级连⼝、HUB(级联⼝）-SWITCH、SWITCH-ROUTER。

基本就是⽤于不同设备之间互连。

交叉⽹线（反线、直连⽹线、级连⽹线）：按标准568A制作的⽹线。

需要⼀头做568a，另⼀头做568b，也就是常说的1和3，2和6互换了。

另外，计算机通讯只使⽤1，3，2，6这四根线，因此，可以⽤其他4根作电话线，以节约布线成本。

适⽤于：PC-PC、HUB-HUB普通⼝、HUB-HUB级连⼝-级连⼝、HUB-SWITCH、SWITCH-SWITCH、ROUTER-ROUTER、ADSL MODEM-HUB。

基本⽤于同种设备之间互连（PC-PC，交换机-交换机）。

EIA：美国电⼦⼯业协会
TIA：美国电信⼯业协会。

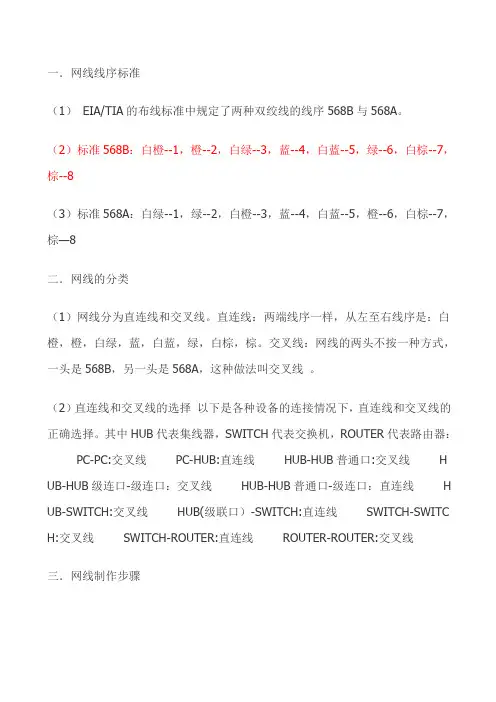

一．网线线序标准一．网线线序标准（1） EIA/TIA的布线标准中规定了两种双绞线的线序568B与568A。

（2）标准568B：白橙--1，橙--2，白绿--3，蓝--4，白蓝--5，绿--6，白棕--7，棕--8（3）标准568A：白绿--1，绿--2，白橙--3，蓝--4，白蓝--5，橙--6，白棕--7，棕—8二．网线的分类（1）网线分为直连线和交叉线。

直连线：两端线序一样，从左至右线序是：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

交叉线：网线的两头不按一种方式，一头是568B，另一头是568A，这种做法叫交叉线。

（2）直连线和交叉线的选择以下是各种设备的连接情况下，直连线和交叉线的正确选择。

其中HUB代表集线器，SWITCH代表交换机，ROUTER代表路由器：PC-PC:交叉线PC-HUB:直连线HUB-HUB普通口:交叉线HUB-HUB级连口-级连口：交叉线HUB-HUB普通口-级连口：直连线HUB-SWITCH:交叉线HUB(级联口）-SWITCH:直连线SWITCH-SWITCH:交叉线SWITCH-ROUTER:直连线ROUTER-ROUTER:交叉线三．网线制作步骤步骤 1：利用斜口错剪下所需要的双绞线长度，至少 0.6米，最多不超过 100米。

然后再利用双绞线剥线器将双绞线的外皮除去2－3厘米。

步骤2：进行拨线的操作。

将裸露的双绞线中的橙色对线拨向自己的前方，棕色对线拨向自己的方向，绿色对线剥向左方，蓝色对线剥向右方，步骤3：将绿色对线与蓝色对线放在中间位置，而橙色对线与棕色对线保持不动，即放在靠外的位置。

调整线序为（左一：橙左二：蓝左三：绿左四：棕）步骤4：小心的剥开每一对线，白色混线朝前。

需要特别注意的是，绿色条线应该跨越蓝色对线。

这里最容易犯错的地方就是将白绿线与绿线相邻放在一起，这样会造成串扰，使传输效率降低。

左起：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕常见的错误接法是将绿色线放到第4只脚的位置。

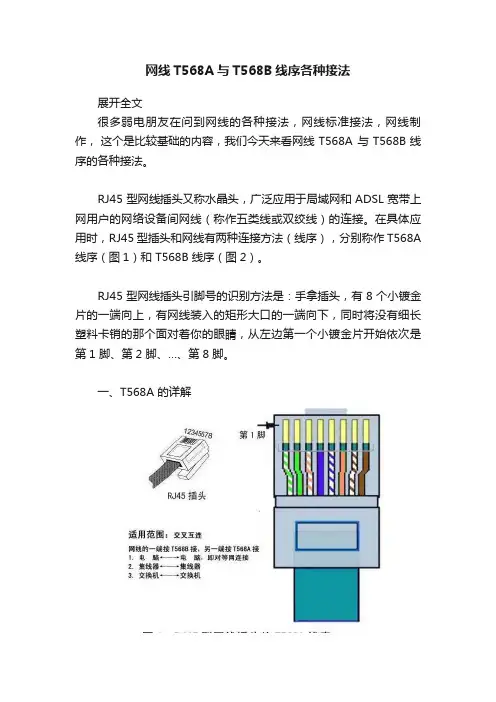

网线T568A与T568B线序各种接法展开全文很多弱电朋友在问到网线的各种接法，网线标准接法，网线制作，这个是比较基础的内容，我们今天来看网线T568A 与T568B线序的各种接法。

RJ45 型网线插头又称水晶头，广泛应用于局域网和 ADSL 宽带上网用户的网络设备间网线（称作五类线或双绞线）的连接。

在具体应用时，RJ45 型插头和网线有两种连接方法（线序），分别称作 T568A 线序（图1）和 T568B 线序（图2）。

RJ45 型网线插头引脚号的识别方法是：手拿插头，有 8 个小镀金片的一端向上，有网线装入的矩形大口的一端向下，同时将没有细长塑料卡销的那个面对着你的眼睛，从左边第一个小镀金片开始依次是第1 脚、第2 脚、…、第8 脚。

一、T568A 的详解T568A 线序的适用范围这种接法用于网络设备需要交叉互连的场合，所谓交叉是指网线的一端和另一端与 RJ45 网线插头的接法不同，一端按 T568A 线序接（图1），另一端按T568B 线序接（图2），即有几根网线在另一端是先做了交叉才接到 RJ45 插头上去的，适用的连接场合有：1. 电脑←—→电脑，称对等网连接，即两台电脑之间只通过一条网线连接就可以互相传递数据；2. 集线器←—→集线器；3. 交换机←—→交换机。

T568A 线序的接法如图1所示，RJ45 型网线插头各脚与网线颜色标志的对应关系是：二、T568B接法详解T568B 线序的适用范围1、直连线互连网线的两端均按 T568B 接1. 电脑←—→ADSL 猫2. ADSL猫←—→ADSL 路由器的 WAN 口3. 电脑←—→ADSL 路由器的 LAN 口4. 电脑←—→集线器或交换机2、交叉互连网线的一端按 T568B 接，另一端按 T568A 接1. 电脑←—→电脑，即对等网连接2. 集线器←—→集线器3. 交换机←—→交换机T568B 线序的接法如图2 所示，RJ45 型网线插头各脚与网线颜色标志的对应关系是：两台电脑通过网线直接连接（即对等网）的有关设置上面已经提到两台电脑之间通过网线进行连接时，rj45 型网线插头与网线的接法是：一端按 t568a 线序接，一端按 t568b 线序接，然后网线经rj45 插头播入要连接电脑的网线插口中，这就完成了两台电脑间的物理连接。

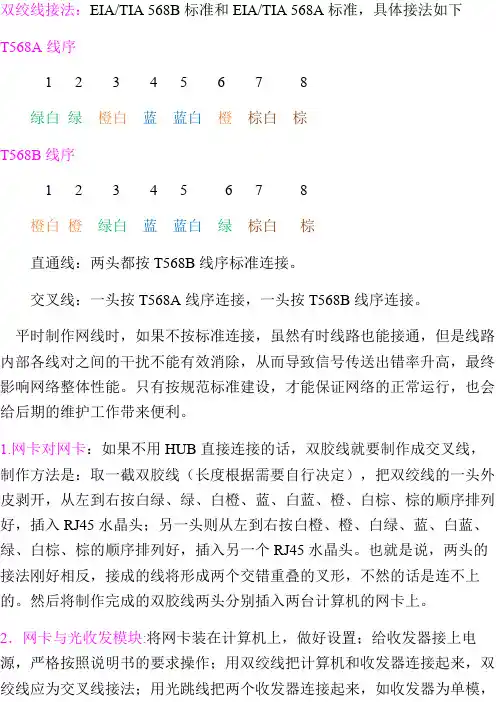

双绞线接法：EIA/TIA 568B标准和EIA/TIA 568A标准，具体接法如下T568A线序1 2 3 4 5 6 7 8绿白绿橙白蓝蓝白橙棕白棕T568B线序1 2 3 4 5 6 7 8橙白橙绿白蓝蓝白绿棕白棕直通线：两头都按T568B线序标准连接。

交叉线：一头按T568A线序连接，一头按T568B线序连接。

平时制作网线时，如果不按标准连接，虽然有时线路也能接通，但是线路内部各线对之间的干扰不能有效消除，从而导致信号传送出错率升高，最终影响网络整体性能。

只有按规范标准建设，才能保证网络的正常运行，也会给后期的维护工作带来便利。

1.网卡对网卡：如果不用HUB直接连接的话，双胶线就要制作成交叉线，制作方法是：取一截双胶线（长度根据需要自行决定），把双绞线的一头外皮剥开，从左到右按白绿、绿、白橙、蓝、白蓝、橙、白棕、棕的顺序排列好，插入RJ45水晶头；另一头则从左到右按白橙、橙、白绿、蓝、白蓝、绿、白棕、棕的顺序排列好，插入另一个RJ45水晶头。

也就是说，两头的接法刚好相反，接成的线将形成两个交错重叠的叉形，不然的话是连不上的。

然后将制作完成的双胶线两头分别插入两台计算机的网卡上。

2．网卡与光收发模块:将网卡装在计算机上，做好设置；给收发器接上电源，严格按照说明书的要求操作；用双绞线把计算机和收发器连接起来，双绞线应为交叉线接法；用光跳线把两个收发器连接起来，如收发器为单模，跳线也应用单模的。

光跳线连接时，一端接RX，另一端接TX，如此交叉连接。

不过现在很多光模块都有调控功能，交叉线和直通线都可以用。

3．光收发模块与交换机:用双绞线把计算机和收发器连接起来，双绞线为直通线接法。

4．网卡与交换机:双绞线为直通线接法。

5．集线器与集线器（交换机与交换机）:两台集线器（或交换机）通过双绞线级联，双绞线接头中线对的分布与连接网卡和集线器时有所不同，必须要用交叉线。

这种情况适用于那些没有标明专用级联端口的集线器之间的连接，而许多集线器为了方便用户，提供了一个专门用来串接到另一台集线器的端口，在对此类集线器进行级联时，双绞线均应为直通线接法。

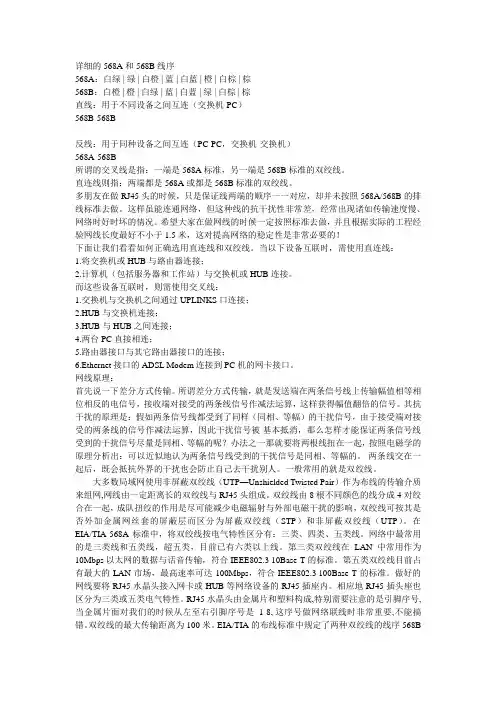

详细的568A和568B线序568A：白绿 | 绿 | 白橙 | 蓝 | 白蓝 | 橙 | 白棕 | 棕568B：白橙 | 橙 | 白绿 | 蓝 | 白蓝 | 绿 | 白棕 | 棕直线：用于不同设备之间互连（交换机-PC）568B-568B反线：用于同种设备之间互连（PC-PC，交换机-交换机）568A-568B所谓的交叉线是指：一端是568A标准，另一端是568B标准的双绞线。

直连线则指：两端都是568A或都是568B标准的双绞线。

多朋友在做RJ45头的时候，只是保证线两端的顺序一一对应，却并未按照568A/568B的排线标准去做。

这样虽能连通网络，但这种线的抗干扰性非常差，经常出现诸如传输速度慢、网络时好时坏的情况。

希望大家在做网线的时候一定按照标准去做，并且根据实际的工程经验网线长度最好不小于1.5米，这对提高网络的稳定性是非常必要的！下面让我们看看如何正确选用直连线和双绞线。

当以下设备互联时，需使用直连线：1.将交换机或HUB与路由器连接；2.计算机（包括服务器和工作站）与交换机或HUB连接。

而这些设备互联时，则需使用交叉线：1.交换机与交换机之间通过UPLINKS口连接；2.HUB与交换机连接；3.HUB与HUB之间连接；4.两台PC直接相连；5.路由器接口与其它路由器接口的连接；6.Ethernet接口的ADSL Modem连接到PC机的网卡接口。

网线原理：首先说一下差分方式传输。

所谓差分方式传输，就是发送端在两条信号线上传输幅值相等相位相反的电信号，接收端对接受的两条线信号作减法运算，这样获得幅值翻倍的信号。

其抗干扰的原理是：假如两条信号线都受到了同样（同相、等幅）的干扰信号，由于接受端对接受的两条线的信号作减法运算，因此干扰信号被基本抵消，那么怎样才能保证两条信号线受到的干扰信号尽量是同相、等幅的呢？办法之一那就要将两根线扭在一起，按照电磁学的原理分析出：可以近似地认为两条信号线受到的干扰信号是同相、等幅的。

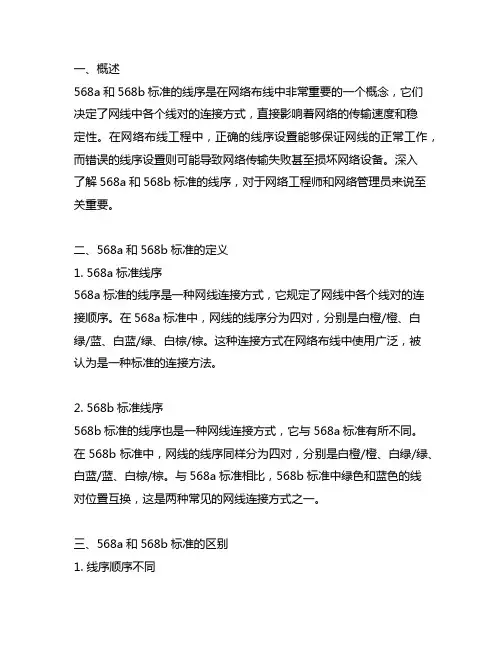

一、概述568a和568b标准的线序是在网络布线中非常重要的一个概念，它们决定了网线中各个线对的连接方式，直接影响着网络的传输速度和稳定性。

在网络布线工程中，正确的线序设置能够保证网线的正常工作，而错误的线序设置则可能导致网络传输失败甚至损坏网络设备。

深入了解568a和568b标准的线序，对于网络工程师和网络管理员来说至关重要。

二、568a和568b标准的定义1. 568a标准线序568a标准的线序是一种网线连接方式，它规定了网线中各个线对的连接顺序。

在568a标准中，网线的线序分为四对，分别是白橙/橙、白绿/蓝、白蓝/绿、白棕/棕。

这种连接方式在网络布线中使用广泛，被认为是一种标准的连接方法。

2. 568b标准线序568b标准的线序也是一种网线连接方式，它与568a标准有所不同。

在568b标准中，网线的线序同样分为四对，分别是白橙/橙、白绿/绿、白蓝/蓝、白棕/棕。

与568a标准相比，568b标准中绿色和蓝色的线对位置互换，这是两种常见的网线连接方式之一。

三、568a和568b标准的区别1. 线序顺序不同最明显的区别在于两种标准的线序顺序不同。

在568a标准中，白绿/绿和白蓝/蓝的线对位置不同于568b标准，其余的线对顺序相同。

这导致了两种标准的网线连接方式不同，需要配合不同的网络设备使用。

2. 使用范围虽然两种标准都被广泛使用，但在实际网络布线工程中，一般会选择一种作为主要的连接标准。

在北美地区，568b标准较为常见；而在其他地区，568a标准更受欢迎。

这并不是说在北美地区不能使用568a标准，只是大多数网络工程师更倾向于使用568b标准。

3. 互换性两种标准的线序是可以互相转换的，也就是说，通过调换网线两端的线序连接，可以从568a转换成568b或从568b转换成568a。

这种互换的灵活性在实际工程中非常重要，可以让网络工程师根据实际情况进行灵活调整，无需更换网线就可以适应不同的网络连接标准。

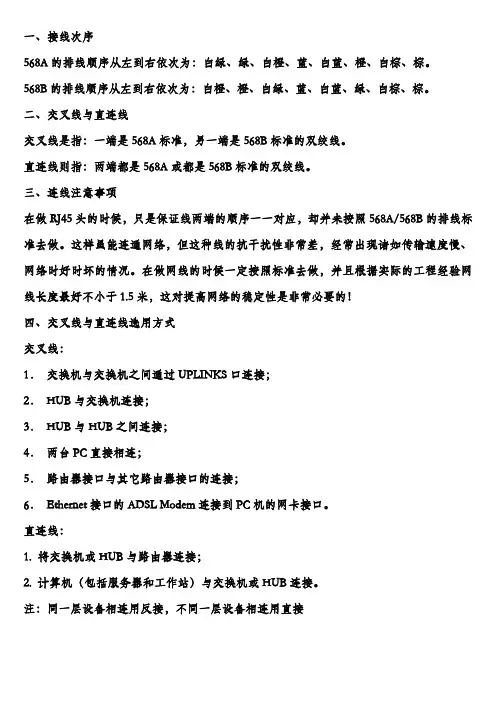

一、接线次序
568A的排线顺序从左到右依次为：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕。

568B的排线顺序从左到右依次为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

二、交叉线与直连线
交叉线是指：一端是568A标准，另一端是568B标准的双绞线。

直连线则指：两端都是568A或都是568B标准的双绞线。

三、连线注意事项
在做RJ45头的时候，只是保证线两端的顺序一一对应，却并未按照568A/568B的排线标准去做。

这样虽能连通网络，但这种线的抗干扰性非常差，经常出现诸如传输速度慢、网络时好时坏的情况。

在做网线的时候一定按照标准去做，并且根据实际的工程经验网线长度最好不小于1.5米，这对提高网络的稳定性是非常必要的！
四、交叉线与直连线选用方式
交叉线：
1．交换机与交换机之间通过UPLINKS口连接；
2．HUB与交换机连接；
3．HUB与HUB之间连接；
4．两台PC直接相连；
5．路由器接口与其它路由器接口的连接；
6．Ethernet接口的ADSL Modem连接到PC机的网卡接口。

直连线：
1. 将交换机或HUB与路由器连接；
2. 计算机（包括服务器和工作站）与交换机或HUB连接。

注：同一层设备相连用反接，不同一层设备相连用直接。

双绞线的制作标准568a和568b标准的线序在网络技术领域中，双绞线被广泛应用于各种数据通信设备和网络连接中，而双绞线的制作标准568a和568b标准的线序则是在网络布线和接线中起着至关重要的作用。

在本文中，我们将深入探讨这两种制作标准的线序，分析它们的异同以及在实际应用中的适用范围，帮助读者更好地理解和应用这一网络通信技术。

1. 568a标准的线序让我们了解一下568a标准的线序。

568a标准是一种用于双绞线的线序化标准，它规定了双绞线的8个线对应的颜色和连接顺序。

按照568a标准，双绞线的线序为白绿、绿色、白橙、蓝色、白蓝、橙色、白棕、棕色。

在应用中，通常将这种线序用于一些特定的网络连接，例如通信方式系统和一些旧式的网络设备。

2. 568b标准的线序与568a标准相对应的是568b标准的线序。

568b标准同样也是一种双绞线的线序化标准，它与568a标准在颜色和连接顺序上略有不同。

按照568b标准，双绞线的线序为白橙、橙色、白绿、蓝色、白蓝、绿色、白棕、棕色。

与568a标准相比，568b标准在绿色和橙色的位置上进行了调换。

在实际应用中，568b标准的线序被广泛应用于大多数的以太网和网络设备连接中。

3. 568a和568b标准的异同比较接下来，我们将比较568a和568b标准的异同。

在这两种标准中，白色的线代表正极，颜色线代表负极。

两者最大的区别在于绿色和橙色的位置进行了调换。

这种区别导致了两种标准之间在连接时的兼容性差异，需要根据实际情况进行选择。

根据网络连接的实际需求和设备的要求，选择合适的标准是非常重要的。

4. 两种标准的实际应用根据具体的网络连接需求，选择合适的标准非常关键。

在实际应用中，如果是新建网络或者进行网络升级，通常会采用568b标准的线序来进行布线和连接。

这是因为568b标准被广泛应用于大多数的以太网和网络设备连接中，具有较好的兼容性和稳定性。

而对于一些特定的应用场景，例如通信方式系统和一些旧式的网络设备，可能会采用568a标准的线序。

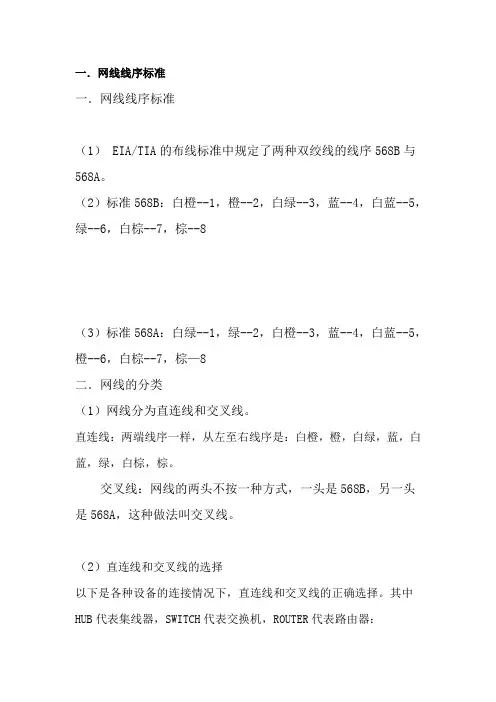

一．网线线序标准（1）EIA/TIA的布线标准中规定了两种双绞线的线序568B与568A。

（2）标准568B：白橙--1，橙--2，白绿--3，蓝--4，白蓝--5，绿--6，白棕--7，棕--8（3）标准568A：白绿--1，绿--2，白橙--3，蓝--4，白蓝--5，橙--6，白棕--7，棕—8二．网线的分类（1）网线分为直连线和交叉线。

直连线：两端线序一样，从左至右线序是：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

交叉线：网线的两头不按一种方式，一头是568B，另一头是568A，这种做法叫交叉线。

（2）直连线和交叉线的选择以下是各种设备的连接情况下，直连线和交叉线的正确选择。

其中HUB代表集线器，SWITCH代表交换机，ROUTER代表路由器：PC-PC:交叉线PC-HUB:直连线HUB-HUB普通口:交叉线H UB-HUB级连口-级连口：交叉线HUB-HUB普通口-级连口：直连线H UB-SWITCH:交叉线HUB(级联口）-SWITCH:直连线SWITCH-SWITC H:交叉线SWITCH-ROUTER:直连线ROUTER-ROUTER:交叉线三．网线制作步骤步骤1：利用斜口错剪下所需要的双绞线长度，至少0.6米，最多不超过100米。

然后再利用双绞线剥线器将双绞线的外皮除去2－3厘米。

步骤2：进行拨线的操作。

将裸露的双绞线中的橙色对线拨向自己的前方，棕色对线拨向自己的方向，绿色对线剥向左方，蓝色对线剥向右方步骤3：将绿色对线与蓝色对线放在中间位置，而橙色对线与棕色对线保持不动，即放在靠外的位置。

调整线序为（左一：橙左二：蓝左三：绿左四：棕）步骤4：小心的剥开每一对线，白色混线朝前。

需要特别注意的是，绿色条线应该跨越蓝色对线。

这里最容易犯错的地方就是将白绿线与绿线相邻放在一起，这样会造成串扰，使传输效率降低。

左起：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕常见的错误接法是将绿色线放到第4只脚的位置。

详细的568A和568B线序568A：白绿| 绿| 白橙| 蓝| 白蓝| 橙| 白棕| 棕568B：白橙| 橙| 白绿| 蓝| 白蓝| 绿| 白棕| 棕直线：用于不同设备之间互连（交换机-PC）568B-568B反线：用于同种设备之间互连（PC-PC，交换机-交换机）568A-568B******568A 568B的排序和区别的详细资料（5 Passages in all）一568A的排线顺序从左到右依次为：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕。

568B则为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

所谓的交叉线是指：一端是568A标准，另一端是568B标准的双绞线。

直连线则指：两端都是568A或都是568B标准的双绞线。

顺便说一下，许多朋友在做RJ45头的时候，只是保证线两端的顺序一一对应，却并未按照568A/568B的排线标准去做。

这样虽能连通网络，但这种线的抗干扰性非常差，经常出现诸如传输速度慢、网络时好时坏的情况。

希望大家在做网线的时候一定按照标准去做，并且根据实际的工程经验网线长度最好不小于1.5米，这对提高网络的稳定性是非常必要的！下面让我们看看如何正确选用直连线和双绞线。

当以下设备互联时，需使用直连线：1.将交换机或HUB与路由器连接；2.计算机（包括服务器和工作站）与交换机或HUB连接。

而这些设备互联时，则需使用交叉线：1.交换机与交换机之间通过UPLINKS口连接；2.HUB与交换机连接；3.HUB与HUB之间连接；4.两台PC直接相连；5.路由器接口与其它路由器接口的连接；6.Ethernet接口的ADSL Modem连接到PC机的网卡接口。

同一层设备相连用反接不同一层设备相连用直接二经常有朋友问我一些关于网线的问题，和他们交流中发现，关于网线的错误极具普遍性，根源在于做线的人没理解原理，所以我觉得有必要写点东西痛快说说。

首先说一下差分方式传输。

所谓差分方式传输，就是发送端在两条信号线上传输幅值相等相位相反的电信号，接收端对接受的两条线信号作减法运算，这样获得幅值翻倍的信号。

568a和568b的用法
568a和568b是两种常见的以太网线序排列方式。

以太网线是计算机网络中常用的线缆，主要用于连接计算机和网络设备，如路由器、交换机等。

568a和568b 的主要区别在于线序的排列方式不同。

568a的线序排列如下：
绿白绿橙白蓝蓝白橙棕白棕
568b的线序排列如下：
橙白橙绿白蓝蓝白绿棕白棕
在制作以太网线时，需要按照一定的线序排列线缆，以确保网络连接的正常工作。

568a和568b标准的线序排列适用于大多数常见的网络设备，但是不同设备可能对线序的要求有所不同。

因此，在制作以太网线时，应该根据所连接设备的具体要求选择合适的线序排列方式。

除了568a和568b标准外，还有一些其他的线序排列方式，如568c、568d等。

这些标准通常与特定的网络设备和应用程序相关联，因此在使用时应根据具体情况选择合适的标准。

详细的568A和568B线序(制作网线的两个排序方式)2009年08月21日星期五 10:17 P.M.详细的568A和568B线序568A：白绿| 绿| 白橙| 蓝| 白蓝| 橙| 白棕| 棕568B：白橙| 橙| 白绿| 蓝| 白蓝| 绿| 白棕| 棕直线：用于不同设备之间互连（交换机-PC）568B-568B反线：用于同种设备之间互连（PC-PC，交换机-交换机）568A-568B******568A 568B的排序和区别的详细资料（5 Passages in all）一568A的排线顺序从左到右依次为：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕。

568B则为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

所谓的交叉线是指：一端是568A标准，另一端是568B标准的双绞线。

直连线则指：两端都是568A或都是568B标准的双绞线。

顺便说一下，许多朋友在做RJ45头的时候，只是保证线两端的顺序一一对应，却并未按照568A/568B的排线标准去做。

这样虽能连通网络，但这种线的抗干扰性非常差，经常出现诸如传输速度慢、网络时好时坏的情况。

希望大家在做网线的时候一定按照标准去做，并且根据实际的工程经验网线长度最好不小于1.5米，这对提高网络的稳定性是非常必要的！下面让我们看看如何正确选用直连线和双绞线。

当以下设备互联时，需使用直连线：1.将交换机或HUB与路由器连接；2.计算机（包括服务器和工作站）与交换机或HUB连接。

而这些设备互联时，则需使用交叉线：1.交换机与交换机之间通过UPLINKS口连接；2.HUB与交换机连接；3.HUB与HUB之间连接；4.两台PC直接相连；5.路由器接口与其它路由器接口的连接；6.Ethernet接口的ADSL Modem连接到PC机的网卡接口。

同一层设备相连用反接不同一层设备相连用直接二经常有朋友问我一些关于网线的问题，和他们交流中发现，关于网线的错误极具普遍性，根源在于做线的人没理解原理，所以我觉得有必要写点东西痛快说说。
