双绞线在网络中的接线标准

双绞线有两种接法：EIA/TIA 568B标准和EIA/TIA 568A标准。

具体接法如下(图1)：T568A线序1 2 3 4 5 6 7 8绿白绿橙白蓝蓝白橙棕白棕T568B线序1 2 3 4 5 6 7 8橙白橙绿白蓝蓝白绿棕白棕直通线：两头都按T568B线序标准连接。

交叉线：一头按T568A线序连接，一头按T568B线序连接。

平时制作网线时，如果不按标准连接，虽然有时线路也能接通，但是线路内部各线对之间的干扰不能有效消除，从而导致信号传送出错率升高，最终影响网络整体性能。

只有按规范标准建设，才能保证网络的正常运行，也会给后期的维护工作带来便利。

1.网卡对网卡：如果不用HUB直接连接的话，双胶线就要制作成交叉线，制作方法是：取一截双胶线（长度根据需要自行决定），把双绞线的一头外皮剥开，从左到右按白绿、绿、白橙、蓝、白蓝、橙、白棕、棕的顺序排列好，插入RJ45水晶头；另一头则从左到右按白橙、橙、白绿、蓝、白蓝、绿、白棕、棕的顺序排列好，插入另一个RJ45水晶头。

也就是说，两头的接法刚好相反，接成的线将形成两个交错重叠的叉形，不然的话是连不上的。

然后将制作完成的双胶线两头分别插入两台计算机的网卡上。

2．网卡与光收发模块:将网卡装在计算机上，做好设置；给收发器接上电源，严格按照说明书的要求操作；用双绞线把计算机和收发器连接起来，双绞线应为交叉线接法；用光跳线把两个收发器连接起来，如收发器为单模，跳线也应用单模的。

光跳线连接时，一端接RX，另一端接TX，如此交叉连接。

不过现在很多光模块都有调控功能，交叉线和直通线都可以用。

3．光收发模块与交换机:用双绞线把计算机和收发器连接起来，双绞线为直通线接法。

4．网卡与交换机:双绞线为直通线接法。

5．集线器与集线器（交换机与交换机）:两台集线器（或交换机）通过双绞线级联，双绞线接头中线对的分布与连接网卡和集线器时有所不同，必须要用交叉线。

这种情况适用于那些没有标明专用级联端口的集线器之间的连接，而许多集线器为了方便用户，提供了一个专门用来串接到另一台集线器的端口，在对此类集线器进行级联时，双绞线均应为直通线接法。

双绞线是一种常用的网络传输介质，用于传输信号和数据。

双绞线通常由多对绝缘的电导体组成，每对电导体之间都会进行绞合。

线序指的是在双绞线中每对电导体的连接顺序或排列方式。

常见的双绞线线序有两种标准：
1. 直通线序（T568A/T568B）：这是两种常用的双绞线连接标准。

T568A和T568B标准在线序上只有两对电导体连接顺序不同，其余两对相同。

它们的线序如下所示：
T568A线序：白绿- 绿- 白橙- 蓝- 白蓝- 橙- 白棕- 棕
T568B线序：白橙- 橙- 白绿- 蓝- 白蓝- 绿- 白棕- 棕
这两种连接标准在网络中被广泛应用，用于连接计算机、交换机、路由器、面板插座等设备。

2. 交叉线序（Crossover）：交叉线序是为了直接连接两台计算机或其他设备而设计的。

在这种线序中，两对电导体进行了交叉连接，以实现信号的传输。

一般情况下，其中一对电
导体（通常是白绿和绿色）和另一对电导体（通常是白橙和橙色）进行了交叉连接。

交叉线序用于在没有网络交换机或路由器的情况下，通过双绞线直接连接两台计算机或其他设备，以实现数据传输。

请注意，在使用双绞线进行网络连接时，需要将两端的线序保持一致，以确保正确的数据传输和通信。

根据具体应用情况和需要，选择适当的线序进行连接。

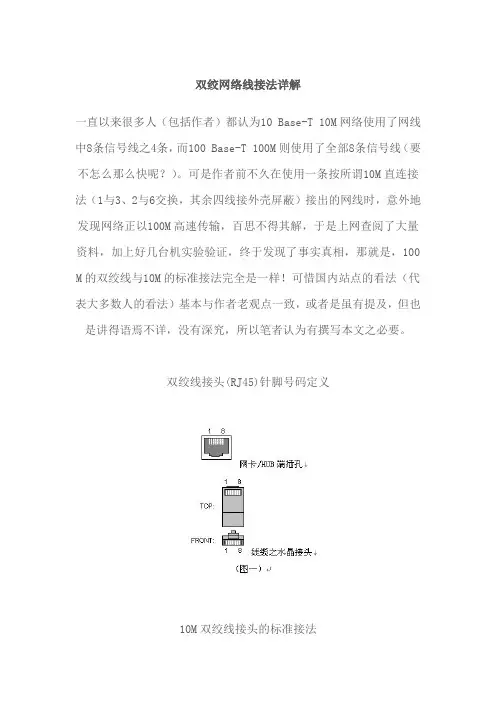

双绞网络线接法详解一直以来很多人（包括作者）都认为10 Base-T 10M网络使用了网线中8条信号线之4条，而100 Base-T 100M则使用了全部8条信号线（要不怎么那么快呢？）。

可是作者前不久在使用一条按所谓10M直连接法（1与3、2与6交换，其余四线接外壳屏蔽）接出的网线时，意外地发现网络正以100M高速传输，百思不得其解，于是上网查阅了大量资料，加上好几台机实验验证，终于发现了事实真相，那就是，100 M的双绞线与10M的标准接法完全是一样！可惜国内站点的看法（代表大多数人的看法）基本与作者老观点一致，或者是虽有提及，但也是讲得语焉不详，没有深究，所以笔者认为有撰写本文之必要。

双绞线接头(RJ45)针脚号码定义10M双绞线接头的标准接法线材要求CAT-3(3类线).100M双绞线接头的标准接法线材要求CAT-5(5类线)，接头接法与10M完全兼容。

1000M双绞线接头的标准接法线材要求CAT-5e(5类增强线，俗称超五类)，接头接法与10M/100M完全兼容。

1000 Base-T双向地使用了RJ45接头中全部信号线。

线材用5类线虽然也能工作，但是推荐使用5类增强线。

各类双绞线的标准接法总结综合上述10M、100M、1000M各种标准，可以发现尽管各标准对线对功能定义稍有不同，但是最终接头的接法都是同一的，如下图所示：双绞线的标准接法的由来如图三所示，双绞线的标准接法不是随便硬性规定出来的，而是为了尽量保持线缆接头之布局的对称性而作出，这样一来除了就可以使接头内线缆互相的干扰相互抵消而降到最低，同时也使外界干扰的差分信号值尽量能相等以便抗干扰电路作相减运算来消除之。

所以说我们平时制作网络线时，如果不按标准制作，虽然有时线路也能接通，但是线路内部各线对之间的干扰不能有效消除，从而使信号传送出错率增加，最终导致网络性能下降。

事实上我们本文所用的网线接法是EIA/TIA 568B标准，还有一个EI A/TIA 568A的标准，它只不过是将图中的橙线对与绿线对交换了一下位置（也就是绿白-1，绿-2，橙白-3，兰-4，兰白-5，橙-6，棕白-7，棕-8），线缆接头之布局仍然是对称的。

计算机网络网络连接与双绞线接法201X年Y月双绞线的接法按照10/100 BASE T的规定应该是有两种固定的标准，这就是T568A和T568B。

实际运用当中，大家只要把这两种标准记清楚了就可以和几乎任何人合作组建网络——因为大家都使用这个标准，所以不存在兼容和错误的接法——除非他不遵守规则。

图为RJ45水晶头T568A线序1 2 3 4 5 6 7 8绿白绿橙白蓝蓝白橙棕白棕T568B线序1 2 3 4 5 6 7 8橙白橙绿白蓝蓝白绿棕白棕直通线：两头都按T568B线序标准连接。

交叉线：一头按T568A线序连接，一头按T568B线序连接。

网线应该是两头都要做RJ45(水晶头)的。

而两种接线的方法就可以做出两种线来——一种是平行线（也叫直连线）一种是交叉线(也就是1与3、2与6交换就行了)。

所谓的平行线（又叫直连线）实际上就是线的两头采用同样的做法——要么两头都用T568A来做，要么两头都用T568B来做。

而交叉线就是一头T568A而另外一头就用T568B——也就是两头不一样的做法——但是有一点，请遵循连线的规范。

平常实际应用中是怎么使用这两种线的呢？应用类别接线方法计算机——计算机交叉线（网卡对网卡）计算机——交换机平行线交换机——交换机交叉线或者平行线交换机用RJ45线连接到交换机把两个交换机串起来就称做级连。

级连的作用就是当一台交换机的接口数太少了的时候，将两个交换机“堆叠”起来，通过RJ45线来达到组成一个更多口的“大”交换机。

而交换机到交换机的级连一共有三种不同的方式。

1、交换机的UPLINK口连接到交换机的普通口；平行线2、交换机的UPLINK口连接到交换机的UPLINK口；交叉线3、交换机的普通口连接到交换机的普通口；平行线或交叉线双绞线接头(RJ45)针脚号码定义网卡/HUB端插孔线缆之水晶接头100M双绞线接头的标准接法线材要求CAT-5(5类线)，接头接法与10M完全兼容。

双绞线一般有三种线序：直通（Straight-through），交叉（Cross-over）和全反（Rolled）1. 直通（Straight-through）线一般用来连接两个不同性质的接口。

一般用于：PC to Switch/Hub，Router to Switch/Hub。

直通线的做法就是使两端的线序相同，要么两头都是5[font=隶书]68A标准，要么两头都是568B 标准。

Hub/Switch Host1 <------------>12 <------------>23 <------------>36 <------------>62. 交叉（Cross-over）线一般用来连接两个性质相同的端口。

比如：Switch to Switch，Switch to Hub，Hub to Hub，Host to Host，Host to Router。

做法就是两端不同，一头做成568A，一头做成568B 就行了。

Hub/Switch Hub/Switch1 <------------>32 <------------>63 <------------>16 <------------>23. 全反（Rolled）线，不用于以太网的连接，主要用于主机的串口和路由器（或交换机）的console 口连接的console 线。

做法就是一端的顺序是1－8，另一端则是8－1 的顺序。

Host Router/Switch1 <------------>82 <------------>73 <------------>64 <------------>55 <------------>46 <------------>37 <------------>28 <------------>1补：ＥＩＡ／ＴＩＡ的布线标准中规定了两种双绞线的线序５６８Ａ与５６８Ｂ。

关于双绞线做法的两种国际标准一、关于双绞线做法的两种国际标准双绞线做法有两种国际标准，分别是EIA/TIA568A和EIA/TIA568B。

下面我们首先来看看它们的连接方式，见下图：大多数局域网使用非屏蔽双绞线(UTP—Unshielded Twisted Pair)作为布线的传输介质来组网,网线由一定距离长的双绞线与RJ45头组成。

双绞线由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。

在EIA/TIA-568A标准中，将双绞线按电气特性区分有：三类、四类、五类线。

网络中最常用的是三类线和五类线，超五类，目前已有六类以上线。

第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输，符合IEEE802.3 10Base-T的标准。

第五类双绞线目前占有最大的LAN市场，最高速率可达100Mbps，符合IEEE802.3 100Base-T的标准。

做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。

相应地RJ45插头座也区分为三类或五类电气特性。

RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1-8, 这序号做网络联线时非常重要,不能搞错。

双绞线的最大传输距离为100米。

EIA/TIA的布线标准中规定了两种双绞线的线序568B与568A。

标准568B：橙白--1，橙--2，绿白--3，蓝--4，蓝白--5，绿--6，棕白--7，棕--8 (如图2）标准568A：绿白--1，绿--2，橙白--3，蓝--4，蓝白--5，橙--6，棕白--7，棕--8 （如图3）568A和568B两者有何区别呢？后者是前者的升级和完善，但是后者还处于草案阶段，包含永久链路的定义和六类标准。

另外在综合布线的施工中，有着568A和568B两种不同的打线方式，两种方式对性能没有影响，但是必须强调的是在一个工程中只能使用一种打线方式。

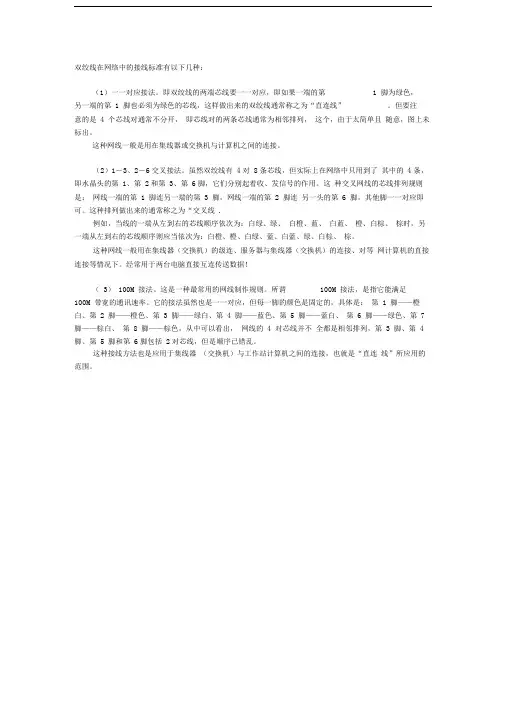

双绞线在网络中的接线标准有以下几种：（1）一一对应接法。

即双绞线的两端芯线要一一对应，即如果一端的第 1 脚为绿色，另一端的第1 脚也必须为绿色的芯线，这样做出来的双绞线通常称之为“直连线”。

但要注意的是4 个芯线对通常不分开，即芯线对的两条芯线通常为相邻排列，这个，由于太简单且随意，图上未标出。

这种网线一般是用在集线器或交换机与计算机之间的连接。

（2）1－3、2－6交叉接法。

虽然双绞线有4对8条芯线，但实际上在网络中只用到了其中的4条，即水晶头的第1、第2和第3、第6脚，它们分别起着收、发信号的作用。

这种交叉网线的芯线排列规则是：网线一端的第1 脚连另一端的第3 脚，网线一端的第2 脚连另一头的第6 脚，其他脚一一对应即可。

这种排列做出来的通常称之为“交叉线.例如，当线的一端从左到右的芯线顺序依次为：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕时，另一端从左到右的芯线顺序则应当依次为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

这种网线一般用在集线器（交换机）的级连、服务器与集线器（交换机）的连接、对等网计算机的直接连接等情况下。

经常用于两台电脑直接互连传送数据！（3）100M 接法。

这是一种最常用的网线制作规则。

所谓100M 接法，是指它能满足100M 带宽的通讯速率。

它的接法虽然也是一一对应，但每一脚的颜色是固定的，具体是：第1 脚——橙白、第2 脚——橙色、第3 脚——绿白、第4 脚——蓝色、第5 脚——蓝白、第6 脚——绿色、第7 脚——棕白、第8 脚——棕色，从中可以看出，网线的4 对芯线并不全都是相邻排列，第3 脚、第4脚、第5 脚和第6脚包括2对芯线，但是顺序已错乱。

这种接线方法也是应用于集线器（交换机）与工作站计算机之间的连接，也就是“直连线”所应用的范围。

網綫削作簡單指引交叉线扌妾法：计算机-i计算机集线器- i集线器交换机-一交换机直连线接法・集线器（交换机）的级连服务器--集线器（交换机）集线器（交换机）--计算机一端：从左到右另一端：从左到右'一端：从左到右另一端：从左到右网络组建基础必备：网线制作直通线与交叉线的区别正线，即直通线，标准568B）:两端线序一样，从左至右线序是：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

普通RJ-45网线接线标准综述：10M和100M网卡使用8芯双绞线作为网线，为减小数字通讯信号之间的干扰，8根连线以每2根为一组绞合在一起，因而称为双绞线。

10M网卡只使用4根线实施通讯，只要两对线分别连接RJ45插头的1、2和3、6引脚即可；而100M网卡需要使用四对线。

由于按100M方式制作的网线10M网卡能够使用，双绞线又提供有四对线，因而即使使用10M网卡，一般也按100M方式制作网线。

一、接线标准目前安装的大多数网络布线是非屏蔽双绞线，其遵循的标准一般有两个：一是北美的标准EIA／TIA 568A。

二是国际标准即ISO/IEC 11801。

工程中使用比较多的是T568B接线标准，二者没有本质的区别，只是颜色上的区别，本质的问题是要保证：1/2线对是一个绕对--3/6线对是一个绕对4/5线对是一个绕对--7/8线对是一个绕对二、接线制作步骤100BaseT连接双绞线，以100Mb／S的EIA／TIA 568B作为标准规格。

制作步骤如下：1.先抽出一小段线，然後先把外皮剥除一段，有一些双绞线电缆上含有一条柔软的尼龙绳，如果在剥除双绞线的外皮时，觉得裸露出的部分太短，而不利于制作RJ－45接头时，可以紧握双绞线外皮，再捏住尼龙线往外皮的下方剥开，就可以得到较长的裸露线。

2.将双绞线反向缠绕开，铰齐线头(无外皮长留12-14mm)3.将双绞线的每一根线依序放入RJ－45接头的引脚内，第一只引脚内应该放白橙色的线，其余类推。

4.八根线要根据标准插入到插头中。

568B压线顺序，从左到右为：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕5.用打线钳夹紧6.重复步骤1到步骤5，制作另一端的RJ－45接头。

因为工作站与集线器之间是直接对接，所以另一端RJ－45接头的引脚接法完全一样。

完成后的连接线两端的RJ－45接头无论引脚和颜色都完全一样，这种连接方法适用于ADSL MODEM和计算机网卡之间的连接，计算机与集线器（交换机）之间的连接。

可编辑修改精选全文完整版实验报告（实验1）实验人：学号：日期：院（系）：计算机与信息科学学院专业（班级）：实验题目：实验一：双绞线的制作一. 实验目的1、掌握双绞线的制作方法和制作工艺；2、掌握双绞线的接线标准T568A、T568B；3、掌握双绞线的检测方法，了解常见的连接方式；4、认识常见的网络设备外观，基本构造；5、了解小型局域网的组建方式。

6、掌握TCP/IP协议的设置方法。

二. 实验环境（工具）1、常见的网络互联设备：网卡、集线器、交换机、路由器、防火墙、服务器、无线网络设备、光纤收发器等；2、制线工具：压线钳、测线仪、双绞线、RJ-45头等；3、Windows2000操作系统的计算机多台。

三. 实验步骤1、双绞线的制作：1.1根据需要，取相应长度（≦100M）双绞线一根，用压线钳剥去15-20mm 的外皮，如图1所示：图1 将双绞线剥去15-20mm 的外皮在这个步骤中需要注意的是，压线钳挡位离剥线刀口长度通常恰好为水晶头长度，这样可以有效避免剥线过长或过短。

若剥线过长看上去肯定不美观，另一方面因网线不能被水晶头卡住，容易松动；若剥线过短，则因有保护层塑料的存在，不能完全插到水晶头底部，造成水晶头插针不能与网线芯线完好接触，影响线路的质量。

1.2按照T568B标准将相互缠绕在一起的线缆逐一解开并把几组线缆依次地排列好并理顺，排列的时候应该注意尽量避免线路的缠绕和重叠；图2 按T568B标准理线通常双绞线的制作有二种接线标准，即EIA/TIA布线标准中规定的T568A和T568B标准。

其中，T568B标准是100M局域网中常用的接线方式。

T568B标准如下图表所示：脚位 1 2 3 4 5 6 7 8颜色橙白橙绿白蓝蓝白绿褐白褐表1-1-2 T568B标准T568A标准如下图表所示：脚位 1 2 3 4 5 6 7 8颜色绿白绿橙白蓝蓝白橙褐白褐表1-1-3 T568A标准1.3 把线缆依次排列好并理顺压直之后，应该细心检查一遍，确认无误后用压线钳的剪线刀口把线缆顶部裁剪整齐。

关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B。

在打线时应使用如下的顺序：(TIA/EIA568B)1->橙白 2->橙 3->绿白 4->蓝 5->蓝白 6->绿 7->棕白 8->棕而且，使用电缆两头一对一的连接方式，会使一组信号（负电压信号）通过不绞合在一起的两根芯线传输，造成极大的近端串扰（NEXT-> Near-end-crosstalk）所以应按照国际标准打线！！网线的做法工具:驳线钳(用于接驳)（必备）接法:关于的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B。

在打线时应使用如下的顺序：(TIA/EIA568B)1->橙白2->橙3->绿白4->蓝5->蓝白6->绿7->棕白8->棕而且，使用电缆两头一对一的连接方式，会使一组信号（负电压信号）通过不绞合在一起的两根芯线传输，造成极大的近端串扰（NEXT-> Near-end-crosstalk）所以应按照国际标准打线！！局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。

其中，通信线路，即传输介质常用的有：、同轴电缆、光纤等。

从性价比和可维护性出发，大多数局域网使用非屏蔽(UTP—Unshielded Twisted Pair)作为布线的传输介质来组网。

由一定距离长的与RJ45头组成。

由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，可按其是否外加金属网丝套的屏蔽层而区分为屏蔽（STP）和非屏蔽（UTP）。

在EIA/TIA-568A标准中，将按电气特性区分有：三类、四类、五类线。

网络中最常用的是三类线和五类线，目前已有六类以上线。

第三类在LAN中常用作为10Mbps以太网的数据与话音传输，符合IEEE802.3 10Base-T 的标准。

RJ45接口的接线标准双绞线剥开后，里面有8根芯线，分别是:绿白、绿、橙白、橙、蓝、蓝白、棕白、棕，两两成对相互缠绕在一起，通常我们的网线都是使用全部8根芯线。

双绞线的制作方式有两种国际标准，分别为EIA/TIA568A以及EIA/TIA568B。

而双绞线的连接方法也主要有两种，分别为直通线缆、交叉线缆。

简单地说，直通线缆就是水晶头两端都同时采用T568A或者T568B的接法;而交叉线缆则是水晶头一端采用T586A的标准制作，而另一端采用T568B标准制作，即A水晶头的1、2对应B水晶头的3、6，而A水晶头的3、6对应B水晶头的1、2。

其他保持不变。

T568A标准连线顺序从左到右依次为:1-绿白、2-绿、3-橙白、4-蓝、5-蓝白、6-橙、7-棕白、8-棕。

T568B标准连线顺序从左到右依次为:1-橙白、2-橙、3-绿白、4-蓝、5-蓝白、6-绿、7-棕白、8-棕。

虽然双绞线有8根芯线，但在目前广泛使用的百兆网络中，实际上只用到了其中的4根，即第1、第2、第3、第6，它们分别起着收、发信号的作用。

于是有了新奇的4芯网线的制作，也可以叫做1-3、2-6交叉接法，这种交叉网线的芯线排列规则是:网线一端的第1脚连另一端的第3脚，网线一端的第2脚连另一端的第6脚，其他脚一一对应即可，也就是在上面介绍的交叉线缆制作方法中把多余的4根线抛开不要。

只连接4根网线即可。

EIA/TIA568A标准：1 TX+（传输）白绿2 TX-（传输）绿3 RX+（接收）白橙4 没有使用蓝5 没有使用白蓝6 RX-（接收）橙7 没有使用白棕8 没有使用棕EIA/TIA568B标准：1 TX+（传输）白橙2 TX-（传输）橙3 RX+（接收）白绿4 没有使用蓝5 没有使用白蓝6 RX-（接收）绿7 没有使用白棕8 没有使用棕可以看到实际上我们只使用了1、2、3、6，其他的没有使用，所以只要这四根正常，其他的有问题都没有关系。

实际上标准接法EIA/TIA568A和EIA/TIA568B二者并没有本质的区别，只是颜色上的区别，用户需要注意的只是在连接两个水晶头时必须保证。

双绞线（Twisted Pairwire，TP）是综合布线工程中最常用的一种传输介质。

双绞线由两根22～26号绝缘铜导线相互缠绕而成。

把两根绝缘的铜导线按一定密度互相绞在一起，可降低信号干扰的程度，每一根导线在传输中辐射的电波也会被另一根线上发出的电波抵消。

如果把一对或多对双绞线放在一个绝缘套管中便成了双绞线电缆，如在局域网中常用的五类、六类、七类双绞线就是由4对双绞线组成的。

在双绞线内，不同线对具有不同的扭绞长度，一般地说，扭绞长度在13 mm以内，按逆时针方向扭绞，相邻线对的扭绞长度在12.7 cm以上。

虽然双绞线与其他传输介质相比，在传输距离、信道宽度和数据传输速度等方面均受到一定的限制，但价格较为低廉，且其不良限制在一般快速以太网中影响甚微，所以目前双绞线仍是企业局域网中首选的传输介质。

双绞线可分为非屏蔽双绞线（Unshielded Twisted Pair，UTP）和屏蔽双绞线（Shielded Twisted Pair，STP）两种。

屏蔽双绞线在线径上要明显精过非屏蔽双绞线，而且由于它具有较好的屏蔽性能，所以也具有较好的电气性能。

但由于屏蔽双绞线的价格较非屏蔽双绞线贵，且非屏蔽双绞线的性能对于普通的企业局域网来说影响不大，甚至说很难察觉，所以在企业局域网组建中所采用的通常是非屏蔽双绞线。

不过七类双绞线除外，因为它要实现全双工10 Gbps速率传输，所以只能采用屏蔽双绞线，而没有非屏蔽的七类双绞线。

六类双绞线通常也建议采用屏蔽双绞线。

一双绞线布线标准概述随着网络技术的发展和应用需求的提高，双绞线这种传输介质标准也得到了一步步的发展与提高。

从最初的一、二类线，发展到今天最高的七类线，而且据悉这一介质标准还有继续发展的空间。

在这些不同的标准中，它们的传输带宽和速率也相应得到了提高，七类线已达到600 MHz，甚至1.2 GHz的带宽和10 Gbps的传输速率，支持千兆位以太网的传输。

这些不同类型的双绞线标注方法是这样规定的，如果是标准类型则按CA Tx方式标注，如常用的五类线和六类线，则在线的外包皮上标注为CAT 5、CAT 6。

双绞线的制作标准568a和568b标准的线序在网络技术领域中，双绞线被广泛应用于各种数据通信设备和网络连接中，而双绞线的制作标准568a和568b标准的线序则是在网络布线和接线中起着至关重要的作用。

在本文中，我们将深入探讨这两种制作标准的线序，分析它们的异同以及在实际应用中的适用范围，帮助读者更好地理解和应用这一网络通信技术。

1. 568a标准的线序让我们了解一下568a标准的线序。

568a标准是一种用于双绞线的线序化标准，它规定了双绞线的8个线对应的颜色和连接顺序。

按照568a标准，双绞线的线序为白绿、绿色、白橙、蓝色、白蓝、橙色、白棕、棕色。

在应用中，通常将这种线序用于一些特定的网络连接，例如通信方式系统和一些旧式的网络设备。

2. 568b标准的线序与568a标准相对应的是568b标准的线序。

568b标准同样也是一种双绞线的线序化标准，它与568a标准在颜色和连接顺序上略有不同。

按照568b标准，双绞线的线序为白橙、橙色、白绿、蓝色、白蓝、绿色、白棕、棕色。

与568a标准相比，568b标准在绿色和橙色的位置上进行了调换。

在实际应用中，568b标准的线序被广泛应用于大多数的以太网和网络设备连接中。

3. 568a和568b标准的异同比较接下来，我们将比较568a和568b标准的异同。

在这两种标准中，白色的线代表正极，颜色线代表负极。

两者最大的区别在于绿色和橙色的位置进行了调换。

这种区别导致了两种标准之间在连接时的兼容性差异，需要根据实际情况进行选择。

根据网络连接的实际需求和设备的要求，选择合适的标准是非常重要的。

4. 两种标准的实际应用根据具体的网络连接需求，选择合适的标准非常关键。

在实际应用中，如果是新建网络或者进行网络升级，通常会采用568b标准的线序来进行布线和连接。

这是因为568b标准被广泛应用于大多数的以太网和网络设备连接中，具有较好的兼容性和稳定性。

而对于一些特定的应用场景，例如通信方式系统和一些旧式的网络设备，可能会采用568a标准的线序。

双绞线一般有三种线序：直通（Straight-through），交叉（Cross-over）和全反（Rolled）1. 直通（Straight-through）线一般用来连接两个不同性质的接口。

一般用于：PC to Switch/Hub，Router to Switch/Hub。

直通线的做法就是使两端的线序相同，要么两头都是568A 标准，要么两头都是568B 标准。

Hub/Switch Host1 <------------>12 <------------>23 <------------>36 <------------>62. 交叉（Cross-over）线一般用来连接两个性质相同的端口。

比如：Switch to Switch，Switch to Hub，Hub to Hub， Host to Host，Host to Router。

做法就是两端不同，一头做成568A，一头做成568B 就行了。

Hub/Switch Hub/Switch1 <------------>32 <------------>63 <------------>16 <------------>23. 全反（Rolled）线，不用于以太网的连接，主要用于主机的串口和路由器（或交换机）的console 口连接的console 线。

做法就是一端的顺序是1－8，另一端则是8－1 的顺序。

Host Router/Switch1 <------------>82 <------------>73 <------------>64 <------------>55 <------------>46 <------------>37 <------------>28 <------------>1补充：EIA／TIA的布线标准中规定了两种双绞线的线序568A与568B。

568A和568B线序568A：白绿| 绿| 白橙| 蓝| 白蓝| 橙| 白棕| 棕568B：白橙| 橙| 白绿| 蓝| 白蓝| 绿| 白棕| 棕二、网线的标准，和连接方法：双交线做法有两种国际标准：EIA/TIA568A和EIA/TIA568B，而双交线的连接方法也主要有两种：直通线缆和交叉线缆。

直通线缆的水镜头两端都遵循568A或568B标准，双交线的每组线在两端是一一对应的，颜色相同的在两端水晶头的相应槽中保持一致。

它主要用在交换机（或集线器）Uplink口连接交换机（或集线器）普通端口或交换机普通端口连接计算机网卡上。

而交叉线缆的水晶头一端遵循568A，而另一端则采用568B标准，即A水晶头的1、2对应B水晶头的3、6，而A水晶头的3、6对应B水晶头的1、2，它主要用在交换机（或集线器）普通端口连接到交换机（或集线器）普通端口或网卡连网卡上。

三、网线的制作：(1):利用压线钳的剪线刀口剪取适当长充的网线。

(2):用压线钳的剪线刀口将线头剪齐,再将线头放入剥线刀口,让线头角及挡板,稍微握紧压线钳慢慢旋转,让刀口划开双绞线的保护胶皮,拔下胶皮。

(注意:剥与大拇指一样长就行了)【小提示】网线钳挡位离剥线刀口长度通常恰好为水晶头长度，这样可以有效避免剥线过长或过短。

剥线过长一则不美观，另一方面因网线不能被水晶头卡住，容易松动；剥线过短，因有包皮存在，太厚，不能完全插到水晶头底部，造成水晶头插针不能与网线芯线完好接触，当然也不能制作成功了。

(3)排序:剥除外包皮后即可见到双绞线网线的4对8条芯线，并且可以看到每对的颜色都不同。

每对缠绕的两根芯线是由一种染有相应颜色的芯线加上一条只染有少许相应颜色的白色相间芯线组成。

四条全色芯线的颜色为：棕色、橙色、绿色、蓝色。

每对线都是相互缠绕在一起的,制作网线时必须将4个线对的8条细导线一一拆开,理顺,捋直,然后按照规定的线序排列整齐。

目前,最常使用的布线标准有两个,即T568A标准和T568B标准。

网线制作双绞线线序分类双绞线一般有三种线序：直通（Straight-through），交叉（Cross-over）和全反（R olled）1. 直通（Straight-through）线一般用来连接两个不同性质的接口。

一般用于：PC to Switch/Hub，Router to Switch/Hub。

直通线的做法就是使两端的线序相同，要么两头都是568A 标准，要么两头都是568B 标准。

Hub/Switch Host1 <------------>12 <------------>23 <------------>36 <------------>62. 交叉（Cross-over）线一般用来连接两个性质相同的端口。

比如：Switch to Swi tch，Switch to Hub，Hub to Hub，Host to Host，Host to Router。

做法就是两端不同，一头做成568A，一头做成568B 就行了。

Hub/Switch Hub/Switch1 <------------>32 <------------>63 <------------>16 <------------>23. 全反（Rolled）线，不用于以太网的连接，主要用于主机的串口和路由器（或交换机）的console 口连接的console 线。

做法就是一端的顺序是1－8，另一端则是8－1 的顺序。

Host Router/Switch1 <------------>82 <------------>73 <------------>64 <------------>55 <------------>46 <------------>37 <------------>28 <------------>1补：ＥＩＡ／ＴＩＡ的布线标准中规定了两种双绞线的线序５６８Ａ与５６８Ｂ。
