断面图画法
断面图是将物体截面部分用平面图的形式表现出来的图形，在建筑、机械、电子等领域中广泛使用。断面图能够更好地展示物体的内部结构及组成部分，使得人们更好地了解物体的构成和性质，有利于研究、设计和制造物体。
断面图的画法根据不同的需要和方法而各有不同，但总体上都有一些基本步骤和要点。下面将对断面图的画法进行详细介绍。
一、选择适当的视图和位置
画好一张合适的断面图，需要首先选择适当的视图和位置。一般来说，选择最具指示性的截面，即使物体内部的构造更加清晰地呈现出来。在选择截面时，要综合考虑物体内部的构造和外部形状，尽量从最具有代表性的区域进行截面。
确定选择了适当的截面后，就可以将截面位置标在物体的三维视图上，以便以后的绘图。此时需要注意的是，截面位置必须在物体的平面内，而且不能截到物体的小细节部分，否则会影响整张图的显示效果。
二、绘制物体的基本轮廓
选择了截面位置后，需要在画布上绘制出物体的基本轮廓。绘制轮廓应按照视图的方向进行，首先绘制侧面视图和俯视图，再根据需要进行丰富。
绘制侧面视图时将物体的长宽高等比例缩放，并按比例绘制出物体的长宽高三条线，这三条线构成了物体的立体外轮廓。如果需要添加其他线条，如轮廓线、标识标志等，则可以根据需要进行调整。
当侧面视图绘制完成后，需要绘制俯视图。俯视图是在侧面视图的基础上进行旋转和调整，使之能够清晰显示物体在俯视角度下的外观轮廓。俯视图的轴线需要平行于画布上方。
三、添加内部结构细节
完成物体的基本轮廓后，需要细化各部分的内部结构细节。这些细节部分类似于物体的刨片图（即局部剖面图），展示物体的内部结构，可以分为两种类型：构造细节和功能细节。不同部位的内部细节应该按一定顺序进行添加，以确保细节的完整性和一致性。
构造细节包括物体内部各部分的构造、组装和固定细节。这些细节通常使用横截面来进行展示。在添加构造细节时需要注意，尽量使用标准化的图符表示，使用纡线标示代表物体内部构造的实体部分，使用箭头标示物体内部构造的空气部分。

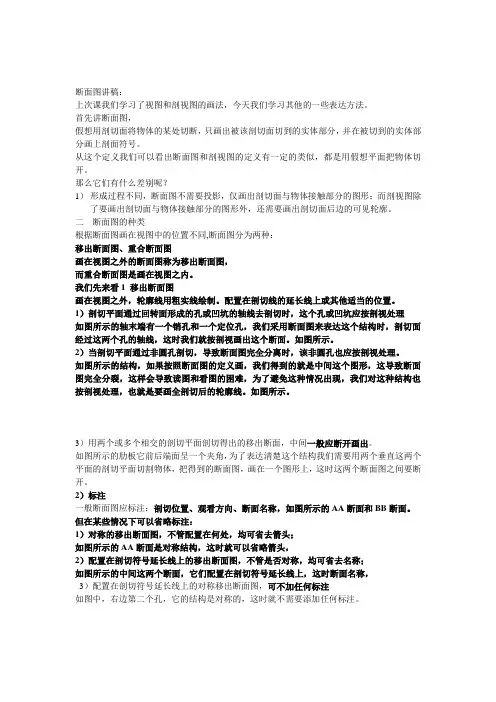

断面图讲稿：
上次课我们学习了视图和剖视图的画法，今天我们学习其他的一些表达方法。
首先讲断面图，
假想用剖切面将物体的某处切断，只画出被该剖切面切到的实体部分，并在被切到的实体部分画上剖面符号。
从这个定义我们可以看出断面图和剖视图的定义有一定的类似，都是用假想平面把物体切开。
那么它们有什么差别呢？
1） 形成过程不同，断面图不需要投影，仅画出剖切面与物体接触部分的图形；而剖视图除了要画出剖切面与物体接触部分的图形外，还需要画出剖切面后边的可见轮廓。
二 断面图的种类
根据断面图画在视图中的位置不同,断面图分为两种：
移出断面图、重合断面图
画在视图之外的断面图称为移出断面图，
而重合断面图是画在视图之内。
我们先来看1 移出断面图
画在视图之外，轮廓线用粗实线绘制。配置在剖切线的延长线上或其他适当的位置。
1）剖切平面通过回转面形成的孔或凹坑的轴线去剖切时，这个孔或凹坑应按剖视处理
如图所示的轴末端有一个销孔和一个定位孔，我们采用断面图来表达这个结构时，剖切面经过这两个孔的轴线，这时我们就按剖视画出这个断面。如图所示。
2）当剖切平面通过非圆孔剖切，导致断面图完全分离时，该非圆孔也应按剖视处理。
如图所示的结构，如果按照断面图的定义画，我们得到的就是中间这个图形，这导致断面图完全分裂，这样会导致读图和看图的困难，为了避免这种情况出现，我们对这种结构也按剖视处理，也就是要画全剖切后的轮廓线。如图所示。
3）用两个或多个相交的剖切平面剖切得出的移出断面，中间一般应断开画出。
如图所示的肋板它前后端面呈一个夹角，为了表达清楚这个结构我们需要用两个垂直这两个平面的剖切平面切割物体，把得到的断面图，画在一个图形上，这时这两个断面图之间要断开。
2）标注
一般断面图应标注：剖切位置、观看方向、断面名称，如图所示的AA断面和BB断面。
但在某些情况下可以省略标注：
1）对称的移出断面图，不管配置在何处，均可省去箭头；
第三讲 断面图
1. 知识点
（1）断面图（2）局部放大图（3）简化画法
2. 教学设计
教学中要求学生分清剖视图和断面图的不同点。简化画法的内容较多，教材中有许多国家标准规定的画法介绍，教学中不一定面面俱到，可根据作业涉及到的表达方法有选择的讲解，同时还要教会学生查阅相关手册。
3. 课前准备
准备各种表达方法的图纸。
4. 教学内容
一、断面图
断面图是用来表达机件某一局部断面形状的图形。
假想用剖切平面将机件的某处切断，仅画出切断面的图形，称为断面图，简称断面。
断面图与剖视图的区别在于断面图只画断面的形状，而剖视图则是将切断面与切断面后的可见轮廓一齐向投影面投影。
1、移出断面
画在视图外的断面图称为移出断面。移出断面的轮廓线用粗实线绘制。
（1）移出断面的画法及配置原则
① 移出断面通常配置在剖切线的延长线上，如上图所示。
② 移出断面的图形对称时也可画在视图的中断处。
③ 必要时移出断面图可配置在其它适当位置。
④ 由两个可多个相交的剖切平面剖切得出的移出断面图，中间一般应断开。
⑤ 当剖切平面通过回转而形成的孔或凹坑的轴线时，则这些结构按剖视图绘制。
（2）移出断面的标注
① 移出断面一般用剖切符号表示剖切位置，用箭头表示投射方向，并注上字母。在断面图的上方用同样的字母标出相应的名称“×—×”。经过旋转后的断面图应加注“ ”符号。
② 配置在剖切符号延长线上的不对称移出断面不必标注字母。
③ 不配置在剖切符号延长线上的对称移出断面，以及按投影关系配置的移出断面，一般不必标注箭头。
2、重合断面
在不影响图形清晰条件下，断面图也可按投影关系画在视图内。画在视图内的断面图称为重合断面。重合断面可理解为将断面形状绕剖切平面的迹线旋转90°后，再放在视图之内。
重合断面的轮廓线用细实线绘制。当视图中的轮廓线与重合断面的图形重叠时，视图中的轮廓线仍应连续画出，不可间断。
三视图土建工程制图第二章投影制图第五节断面图与剖面图
六面基本视图与辅助视图画图、读图与构型尺寸注法断面图与剖面图简化画法返回
退出
2-5-1后页基本概念
我们画窨井模型的视图，一定会虚实线交叉、图形很不清楚、也不便于标注
尺寸，读图也很困难。在这种情况下，可以采取假想剖开物体、使内部不可见的
部分成为可见的办法来画图。
用假想的剖切面剖开物体，移去处在观察者和剖切面之间的部分，将留下部
分向平行剖切面的投影面作正投影，所得的图形称为剖面图。
仅画出该剖切面与物体接触部分的图形称为断面图，简称断面。
窨井模型立体示意用各种假想剖切面剖开构件立体三视图土建工程制图第二章投影制图第五节断面图与剖面图
六面基本视图与辅助视图画图、读图与构型尺寸注法断面图与剖面图简化画法返回
退出
2-5-2断面图
图线、材料图例
断面图的轮廓线用粗实线绘制。
断面轮廓内应画上物体的材料图例；
当不需指明材料种类时，可用等间距、
同方向、且与主要轮廓或剖面区域的对称
线成45°角的细实线绘制。
断面剖切符号
以长度为6-10mm粗实线表示剖切位置；
编号宜采用阿拉伯数字按顺序连续编
排；
编号所在的一侧应为该断面的剖视方
向；
断面图通常以断面编号命名。后页前页三视图土建工程制图第二章投影制图第五节断面图与剖面图
六面基本视图与辅助视图画图、读图与构型尺寸注法断面图与剖面图简化画法返回
退出
2-5-3断面图的布置（1）
断面图剖切顺序由左至右、有下至上，断面图布置可以画在视图的一侧，并
按一定的顺序依次排列。
梁、柱内钢筋的配置示意图工程实例：当断面图反映梁、柱形状以及钢筋的配置根数、种类、直径和位
置情况时，断面轮廓线用中实线绘制、钢筋用粗线绘制，不画材料图例。后页前页三视图土建工程制图第二章投影制图第五节断面图与剖面图
六面基本视图与辅助视图画图、读图与构型尺寸注法断面图与剖面图简化画法返回
退出
2-5-4断面图的布置（1）
当移出断面图形是对称的、
位置又紧靠原视图而并无其他视
