最新高考物理图像法解决物理试题技巧(很有用)及练习题

高中物理图示法图像法解决物理试题技巧(很有用)及练习题及解析一、图示法图像法解决物理试题1．如图所示，a、b、c、d、e、f为以O为球心的球面上的点，分别在a、c两个点处放等量异种电荷＋Q和－Q。

下列说法正确的是( )A．b、f两点电场强度大小相等，方向不同B．e、d两点电势相同C．b、f两点电场强度大小相等，方向相同D．e、d两点电势不同【答案】BC【解析】A、等量异种电荷的电场线和等势线都是关于连线、中垂线对称的，由等量异号电荷的电场的特点，结合题目的图可知，图中bdef所在的平面是两个点电荷连线的垂直平分面，所以该平面上各点的电势都是相等的，各点的电场强度的方向都与该平面垂直。

由于b、c、d、e各点到该平面与两个点电荷的连线的交点O的距离是相等的，结合该电场的特点可知，b、c、d、e各点的场强大小也相等。

由以上的分析可知，b、c、d、e各点的电势相等，电场强度大小相等，方向相同。

故A、D错误；故选BC。

【点睛】解决本题的关键要掌握等量异种电荷的电场线和等势面的分布情况，知道场强是矢量，只有大小和方向都相同时，场强才相同，同时掌握好电场强度的叠加方法。

2．如图所示，在距水平地面高为0.4m处，水平固定一根长直光滑杆，在杆上P点固定一定滑轮，滑轮可绕水平轴无摩擦转动，在P点的右边，杆上套有一质量m=2kg的滑块A．半径R＝0.3m的光滑半圆形细轨道竖直地固定在地面上，其圆心O在P点的正下方，在轨道上套有一质量也为m=2kg的小球B．用一条不可伸长的柔软细绳，通过定滑轮将A、B连接起来．杆和半圆形轨道在同一竖直面内，A、B均可看作质点，且不计滑轮大小的影响．现给滑块A一个水平向右的恒力F＝50N（取g=10m/s2）．则（）A．把小球B从地面拉到P的正下方时力F做功为20JB ．小球B 运动到C 处时的速度大小为0C ．小球B 被拉到与滑块A 速度大小相等时，离地面高度为0.225mD ．把小球B 从地面拉到P 的正下方C 时，小球B 的机械能增加了20J【答案】ACD【解析】解： 把小球B 从地面拉到P 点正下方C 点过程中，力F 的位移为：()220.40.30.40.30.4x m =+--= ，则力F 做的功W F =Fx=20J ，选项A 正确；把小球B 从地面拉到P 点正下方C 点时，此时B 的速度方向与绳子方向垂直，此时A 的速度为零，设B 的速度为v ，则由动能定理：2102F W mgR mv -=- ，解得v=27 m/s ，选项B 错误；当细绳与圆形轨道相切时，小球B 的速度方向沿圆周的切线方向向上，此时和绳子方向重合，故与小球A 速度大小相等，由几何关系可得h=0.225m 选项C 正确；B 机械能增加量为F 做的功20J ，D 正确本题选ACD3．有一个固定的光滑直杆与水平面的夹角为 53°，杆上套着一个质量为m = 2kg 的滑块 A （可视为质点）.用不可伸长的轻绳将滑块A 与另一个质量为M=2.7kg 的物块B 通过光滑的定滑轮相连接，细绳因悬挂B 而绷紧，此时滑轮左侧轻绳恰好水平，其长度103L =m ，P 点与滑轮的连线同直杆垂直（如图所 示）．现将滑块A 从图中O 点由静止释放，（整个运动过程中 B 不会触地，g =10m/s 2）．下列说法正确的是A ．滑块A 运动到 P 点时加速度为零B ．滑块A 由O 点运动到P 点的过程中机械能增加C ．滑块A 经过 P 点的速度大小为2m/sD ．滑块A 经过P 1047m/s 【答案】BC【解析】【分析】【详解】A ．滑块A 运动到P 点时，垂直于杆子的方向受力平衡，合力为零；沿杆子方向，重力有沿杆向下的分力mg sin53°，根据牛顿第二定律得：mg sin53°=maa =gsin53°故A 错误．B ．滑块A 由O 点运动到P 点的过程中，绳子的拉力对滑块A 做正功，其机械能增加；故B 正确．CD ．由于图中杆子与水平方向成53°，可以解出图中虚线长度： 8sin 53m 3l L =︒= 所以滑块A 运动到P 时，A 下落10348sin 53cos53sin 53=m=m 3555OP h x L =︒=︒︒⨯⨯ B 下落 1082m m m 333H L l =-=-= 当A 到达P 点与A 相连的绳子此时垂直杆子方向的速度为零，则B 的速度为零，以两个物体组成的系统为研究对象，由机械能守恒定律得：212MgH mgh mv +=解得 52m/s v =故C 正确，D 错误．故选BC ．【点睛】加速度根据牛顿第二定律研究，机械能的变化根据除重力以外的力做功情况进行判断，都是常用的思路．关键在于判断出滑块A 滑到P 点时，绳子在竖直杆子方向的速度为零，即B 的速度为零．4．如图所示，跨过同一高度处的光滑轻小定滑轮的细线连接着质量相同的物体A 和B ，A 套在光滑水平杆上，定滑轮离水平杆的高度h=0.2m ，开始时让连接A 的细线与水平杆的夹角θ=53°，现把A 由静止释放，在以后A 向右的运动过程中，下列说法中正确的是（sin53°=0.8，cos53°=0.6，g 取10m/s 2，且B 不会与水平杆相碰．）( )A ．物体A 在运动的过程中，绳的拉力一直做正功，所以机械能一直增加B ．物体B 在运动的过程中，绳的拉力先做负功再做正功，动能最小为零C ．物体A 在运动过程中先加速后减速，且最大速度等于1m/sD ．物体B 在运动过程中先加速后减速，且最大速度等于1m/s【答案】BC【解析】【分析】【详解】A 、在A 运动过程中，开始时绳子拉力与运动方向相同，拉力做正功，当越过悬点正下方后，拉力开始做负功；故A 拉力先做正功后做负功；故A 错误.C 、A 的速度分解为沿绳子方向和垂直于绳子方向，沿绳子方向上的分速度等于B 的速度大小，有：v A cos θ=v B ，A 、B 组成的系统机械能守恒，当θ=90°时，A 的速率最大，此时B 的速率为零．根据系统机械能守恒有：21()sin 2B A h m g h mv θ-=，解得v =1m/s ；C 正确. B 、在B 运动过程中，拉力先做负功后做正功，当B 的速度为零动能最小为零；故B 正确.D 、由A 的分析可知，B 的速度先向下增大后减小，再向上增大后减小．最大速度等于v A cos θ=0.8m/s ；故D 错误.故选BC.【点睛】解决本题的关键知道A 沿绳子方向上的分速度等于B 的速度大小，以及知道A 、B 组成的系统机械能守恒．5．如图物体A 和B 的质量均为m ，且分别用轻绳连接跨过定滑轮(不计绳与滑轮、滑轮与轴之间的摩擦)．当用水平变力F 拉物体B 沿水平方向向右做匀速直线运动的过程中( )A ．物体A 也做匀速直线运动B ．绳子的拉力始终大于物体A 所受的重力C ．物体A 的速率小于物体B 的速率D ．地面对物体B 的支持力逐渐减小【答案】BD【解析】【分析】【详解】由速度的分解可得v A =v B cosα,而在B 向右运动的过程中,α减小,所以A 做变速运动,由数学知识可知v A 增大,即A 加速上升,绳子拉力大于重力,A 错,B 正确;由公式v A =v B cosα,可知C 错；分析A 的运动可知，当a 角趋于零时，A 的运动趋于匀速，A 的加速度减小,所以绳子对A 的拉力减小,D 正确，故选BD【点睛】本题难度较小，对于绳子末端的分解问题，注意两个分运动方向为：沿着绳子拽和垂直绳子摆6．一快艇从离岸边100m 远的河流中央向岸边行驶．已知快艇在静水中的速度图象如（图甲）所示；河中各处水流速度相同，且速度图象如（图乙）所示．则（ ）A ．快艇的运动轨迹一定为直线B ．快艇的运动轨迹一定为曲线C ．快艇最快到达岸边，所用的时间为20sD ．快艇最快到达岸边，经过的位移为100m【答案】BC【解析】【分析】【详解】AB 、两分运动为一个做匀加速直线运动，一个做匀速线运动，知合速度的方向与合加速度的方向不在同一直线上，合运动为曲线运动．故A 错误、B 正确；CD 、当水速垂直于河岸时，时间最短，垂直于河岸方上的加速度a =0．5m/s 2，由212d at，得t =20s ，而位移大于100m ，故C 正确、D 错误． 【点睛】 解决本题的关键会将的运动分解为沿河岸方向和垂直河岸方向，知道在垂直于河岸方向上速度越大，时间越短．以及知道分运动和合运动具有等时性．7．如图所示,绝缘水平桌面上固定A 、B 两个带等量异种电荷的小球,A 、B 连线的中点处垂直桌面固定一粗糙绝缘直杆,杆上穿有一个带有小孔的正电小球C,将C 从杆上某一位置由静止释放,下落至桌面时速度恰好为零.C 沿杆下滑时带电荷量保持不变,三个带电小球A 、B 、C 均可视为点电荷那么C 在下落过程中,以下判断正确的是( )A ．所受摩擦力变大B ．电场力做正功C ．电势能不变D ．下落一半高度时速度一定最大【答案】AC【解析】A、AB为等量异种点电荷，故产生的电场在AB连线垂直平分线上，从垂足向两侧场强逐渐减小，且为等势面，电荷C在下滑的过程中，受到的电场力为F=qE，将逐渐增大，受到的摩擦力为f=μF=μqE，故受到的摩擦力增大，故A正确；B、小球在下滑过程中沿等势面运动，故电场力不做功，电势能不变，故B错误，C正确；D、在下落过程中，当小球C的重力等于摩擦力时，速度最大，由于下落过程中摩擦力逐渐增大，故在下落过程中摩擦力在相同距离内做功越来越大，故速度最大时要在下落一半高度以下，故D错误；故选AC．【点睛】本题主要考查了等量异种电荷产生的电场分布及在两电荷垂直平分线上的电场的特点，明确在下滑过程中摩擦力越来越大摩擦力做功越来越多即可．8．如图所示，两等量负点电荷固定在A、B两点。

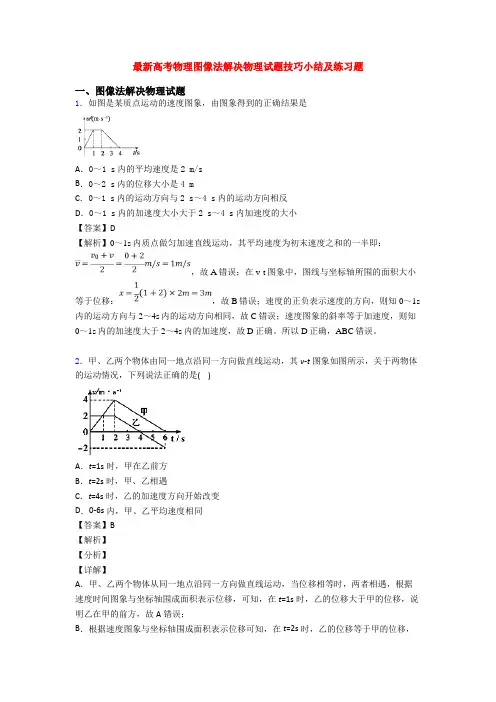

最新高考物理图像法解决物理试题技巧小结及练习题一、图像法解决物理试题1．如图是某质点运动的速度图象，由图象得到的正确结果是A．0～1 s内的平均速度是2 m/sB．0～2 s内的位移大小是4 mC．0～1 s内的运动方向与2 s～4 s内的运动方向相反D．0～1 s内的加速度大小大于2 s～4 s内加速度的大小【答案】D【解析】0～1s内质点做匀加速直线运动，其平均速度为初末速度之和的一半即：，故A错误；在v-t图象中，图线与坐标轴所围的面积大小等于位移：，故B错误；速度的正负表示速度的方向，则知0～1s 内的运动方向与2～4s内的运动方向相同，故C错误；速度图象的斜率等于加速度，则知0～1s内的加速度大于2～4s内的加速度，故D正确。

所以D正确，ABC错误。

2．甲、乙两个物体由同一地点沿同一方向做直线运动，其v-t图象如图所示，关于两物体的运动情况，下列说法正确的是( )A．t=1s时，甲在乙前方B．t=2s时，甲、乙相遇C．t=4s时，乙的加速度方向开始改变D．0-6s内，甲、乙平均速度相同【答案】B【解析】【分析】【详解】A．甲、乙两个物体从同一地点沿同一方向做直线运动，当位移相等时，两者相遇，根据速度时间图象与坐标轴围成面积表示位移，可知，在t=1s时，乙的位移大于甲的位移，说明乙在甲的前方，故A错误；B．根据速度图象与坐标轴围成面积表示位移可知，在t=2s时，乙的位移等于甲的位移，说明两者相遇，故B 正确；C ．速度图象的斜率表示加速度，由数学知识得知，在t =2s ～t =6s 内，乙的加速度方向一直沿负方向，没有改变，故C 错误．D ．由图可知，0～6s 内，甲的位移一定大于乙的位移，而时间相等，因此甲的平均速度大于乙的平均速度，故D 错误。

故选B 。

【点睛】本题是速度-时间图象问题，要明确斜率的含义，知道在速度--时间图象中图象与坐标轴围成的面积的含义，即可分析两物体的运动情况．3．如图所示为甲、乙两质点做直线运动的速度－时间图象，则下列说法中正确的是( )A ．在0～t 3时间内甲、乙两质点的平均速度相等B ．甲质点在0～t 1时间内的加速度与乙质点在t 2～t 3时间内的加速度相同C ．甲质点在0～t 1时间内的平均速度小于乙质点在0～t 2时间内的平均速度D ．在t 3时刻，甲、乙两质点都回到了出发点【答案】A【解析】A 、在0～t 3时间内，由面积表示为位移，可知甲、乙两质点通过的位移相等，所用时间相等，则甲、乙两质点的平均速度，故A 正确；B 、图象的斜率表示加速度，则甲质点在0～t 1时间内的加速度与乙质点在t 2～t 3时间的加速度大小相等，但方向相反，所以加速度不同，故B 错误；C 、甲质点在0～t 1时间内的平均速度为2v ，乙质点在0～t 2时间内平均速度为2v ，即平均速度相等，故C 错误；D 、两个质点一直沿正向运动，都没有回到出发点，故D 错误；故选A ．【点睛】在速度时间图象中，某一点代表此时刻的瞬时速度，斜率表示加速度，图象与坐标轴围成面积代表位移，平均速度等于位移与时间之比，根据这些知识分析．4．甲、乙两车在平直的公路上向相同的方向行驶，两车的速度v 随时间t 的变化关系如图所示，其中阴影部分面积分别为S 1、S 2，下列说法正确的是A ．若S 1=S 2，则甲、乙两车一定在t 2时刻相遇B ．若S 1>S 2，则甲、乙两车在0-t 2时间内不会相遇C ．在t 1时刻，甲、乙两车加速度相等D ．t 1-t 2时间内，甲车的平均速度v <122v v + 【答案】D【解析】【分析】速度-时间图象与坐标轴围成的面积表示位移，根据图象判断确定何时两车相遇；图象切线的斜率表示加速度；【详解】A 、速度−时间图象与坐标轴围成的面积表示位移，则0−t 2时间内甲的位移等于乙的位移，由于甲的初位置与乙的初位置未知，所以无法判断甲、乙两车在t 2时刻是否相遇，故A 错误；B 、若S 1>S 2，在0-t 2时间内甲的位移大于乙的位移，由于甲的初位置与乙的初位置未知，所以无法判断甲、乙两车在0-t 2时间内是否相遇，故B 错误；C 、由图象切线的斜率表示加速度，在t 1时刻，乙的斜率大于甲的斜率，故乙的加速度大于甲的加速度，故C 错误；D 、若甲做匀加速直线运动，0-t 2时间内，甲车的平均速度122v v v +=甲；由速度−时间图象与坐标轴围成的面积表示位移可知，在0-t 2时间内，甲车的运动位移小于匀加速直线运动的位移，所以甲车的平均速度小于122v v +，故D 正确； 【点睛】关键是知道速度-时间图象与坐标轴围成的面积表示位移，图象切线的斜率表示加速度，平均速度等于物体其位移与时间的比值．5．一质点t =0时刻从原点开始沿x 轴正方向做直线运动，其运动的v -t 图象如图所示．下列说法正确的是（ ）A ．t =4s 时，质点在x =1m 处B ．t =3s 时，质点运动方向改变C ．第3s 内和第4s 内，合力对质点做的功相同D ．0~2s 内和0~4s 内，质点的平均速度相同【答案】B【解析】【详解】A 、0−4s 内质点的位移等于0−2s 的位移，为122m 3m 2x +=⨯=，0t =时质点位于0x =处，则4s t =时，质点在3m x =处，故选项A 错误；B 、在2s-3s 内速度图象都在时间轴的上方，在3s-4s 内速度图象都在时间轴的下方，所以3s t =时，质点运动方向改变，故选项B 正确；C 、第3s 内质点的速度减小，动能减小，合力做负功；第4s 内速度增大，动能增加，合力做正功，由动能定理知第3s 内和第4s 内，合力对质点做的功不等，故选项C 错误；D 、根据图象与坐标轴围成的面积表示位移，在时间轴上方的位移为正，下方的面积表示位移为负，则知0∼2s 内和0∼4s 内，质点的位移相同，但所用时间不同，则平均速度不同，故选项D 错误。

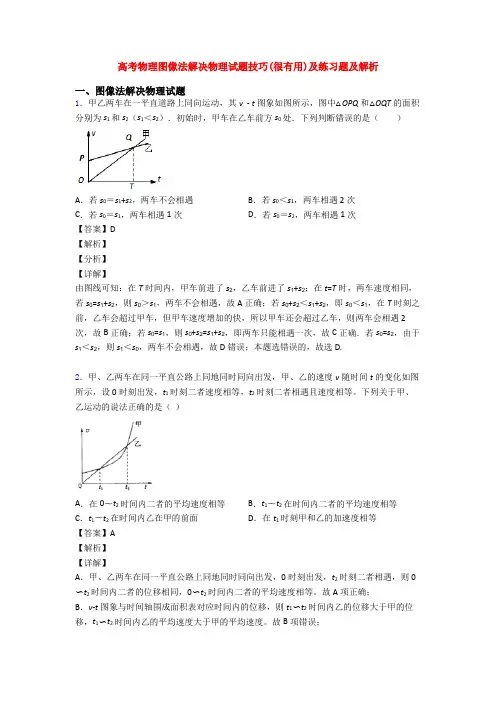

高考物理图像法解决物理试题技巧(很有用)及练习题及解析一、图像法解决物理试题1．甲乙两车在一平直道路上同向运动，其v﹣t图象如图所示，图中△OPQ和△OQT的面积分别为s1和s2（s1＜s2）．初始时，甲车在乙车前方s0处．下列判断错误的是（）A．若s0＝s1+s2，两车不会相遇B．若s0＜s1，两车相遇2次C．若s0＝s1，两车相遇1次D．若s0＝s2，两车相遇1次【答案】D【解析】【分析】【详解】由图线可知：在T时间内，甲车前进了s2，乙车前进了s1+s2；在t=T时，两车速度相同，若s0=s1+s2，则s0＞s1，两车不会相遇，故A正确；若s0+s2＜s1+s2，即s0＜s1，在T时刻之前，乙车会超过甲车，但甲车速度增加的快，所以甲车还会超过乙车，则两车会相遇2次，故B正确；若s0=s1，则s0+s2=s1+s2，即两车只能相遇一次，故C正确．若s0=s2，由于s1＜s2，则s1＜s0，两车不会相遇，故D错误；本题选错误的，故选D.2．甲、乙两车在同一平直公路上同地同时同向出发，甲、乙的速度v随时间t的变化如图所示，设0时刻出发，t1时刻二者速度相等，t2时刻二者相遇且速度相等。

下列关于甲、乙运动的说法正确的是（）A．在0〜t2时间内二者的平均速度相等B．t1〜t2在时间内二者的平均速度相等C．t1〜t2在时间内乙在甲的前面D．在t1时刻甲和乙的加速度相等【答案】A【解析】【详解】A．甲、乙两车在同一平直公路上同地同时同向出发，0时刻出发，t2时刻二者相遇，则0〜t2时间内二者的位移相同，0〜t2时间内二者的平均速度相等。

故A项正确；B．v-t图象与时间轴围成面积表对应时间内的位移，则t1〜t2时间内乙的位移大于甲的位移，t1〜t2时间内乙的平均速度大于甲的平均速度。

故B项错误；C ．甲、乙两车在同一平直公路上同地同时同向出发，0时刻出发，0〜t 1时间内甲的速度大于乙的速度，则t 1时刻甲在乙的前面；t 2时刻二者相遇，则在t 1〜t 2时间内甲在乙的前面，两者间距逐渐变小。

高考物理图示法图像法解决物理试题技巧和方法完整版及练习题含解析一、图示法图像法解决物理试题1．如图所示，斜面和水平横杆均足够长且均被固定，斜面顶角为θ，套筒P套在横杆上，与轻绳连接，轻绳跨过不计大小的定滑轮，其与放在斜面上的滑块Q相连接，且连接滑块Q的轻绳与斜面平行，P与Q的质量均为m，O为横杆上的滑轮的正下方的点，滑轮到横杆的距离为h。

开始时手握住P，使连接P的绳与竖直方向的夹角为θ，然后无初速度释放P。

不计绳子的伸长和一切摩擦，重力加速度为g。

下列说法正确的是( )A．释放P前绳子拉力大小为mg sin θB．P到达O点时绳子的拉力为0C．P到达O点时的速率为D．P从释放到第一次过O点的过程中，绳子对P的拉力一直做正功【答案】CD【解析】【分析】对Q分析，根据共点力平衡求出拉力的大小；根据关联速度的解法分析Q的速度变化情况，从而得出拉力的情况；对P和Q系统研究，结合机械能守恒求出P到达O点的速度大小．根据P点的速度变化，分析动能的变化，从而得拉力做功的情况．【详解】释放P前，对Q分析，根据共点力平衡得，故A错误。

根据P与Q的速度关系，当P到达O点时，即，说明Q先加速后减速，故此时轻绳的拉力不为0，故B错误；当P到达O点时，Q减少重力势能与P增加的动能相等，则有：，解得：，故C正确；P从释放到第一次过O点，速度逐渐增大，动能在增大，故绳子对P的拉力一直做正功，故D正确；故选CD。
