动力学中的图像问题一、动力学图像二、针对练习1、如图甲所示，水平长木板上有质量m＝1.0 kg的物块，受到随时间t变化的水平拉力F 作用，用力传感器测出相应时刻物块所受摩擦力F f的大小．重力加速度g取10 m/s2.下列判断正确的是()A．5 s内拉力对物块做功为零B．4 s末物块所受合力大小为4.0 NC．物块与木板之间的动摩擦因数为0.4 D．6～9 s内物块的加速度的大小为2.0 m/s22、（多选）如图所示，蹦极运动就是在跳跃者脚踝部绑有很长的橡皮条的保护下从高处跳下，当人体落到离地面一定距离时，橡皮绳被拉开、绷紧、阻止人体继续下落，当到达最低点时橡皮再次弹起，人被拉起，随后，又落下，反复多次直到静止。
取起跳点为坐标原点O，以竖直向下为y轴正方向，忽略空气阻力和风对人的影响，人可视为质点。
从跳下至第一次到达最低点的运动过程中，用v、a、t分别表示在竖直方向上人的速度、加速度和下落时间。
下列描述v与t、a与、y的关系图像可能正确的是（）A．B．C．D．3、水平地面上有一轻质弹簧，下端固定，上端与物体A相连接，整个系统处于平衡状态．现用一竖直向下的力压物体A，使A竖直向下匀加速运动一段距离，整个过程中弹簧一直处在弹性限度内．下列关于所加力F的大小和运动距离x之间的关系图象正确的是（）()4、如图所示，竖直轻弹簧一端与地面相连，另一端与物块相连，物块处于静止状态。
现对物块施加一个竖直向上的拉力F，使物块向上做初速度为零的匀加速直线运动，此过程中弹簧的形变始终在弹性限度内，则拉力F随时间t变化的图像可能正确的是（）A．B．C．D．5、水平力F方向确定，大小随时间的变化如图2a所示，用力F拉静止在水平桌面上的小物块，在F从0开始逐渐增大的过程中，物块的加速度a随时间变化的图象如图b所示，重力加速度大小为10 m/s2，最大静摩擦力大于滑动摩擦力，由图示可知()A．物块的质量m＝2 kgB．物块与水平桌面间的动摩擦因数为0.2C．在4 s末，物体的动量为12 kg· m/sD．在2～4 s时间内，小物块速度均匀增加6、（多选）如图甲所示，物块A、B中间用一根轻质弹簧相连，放在光滑水平面上，物块A 的质量为1.2kg。

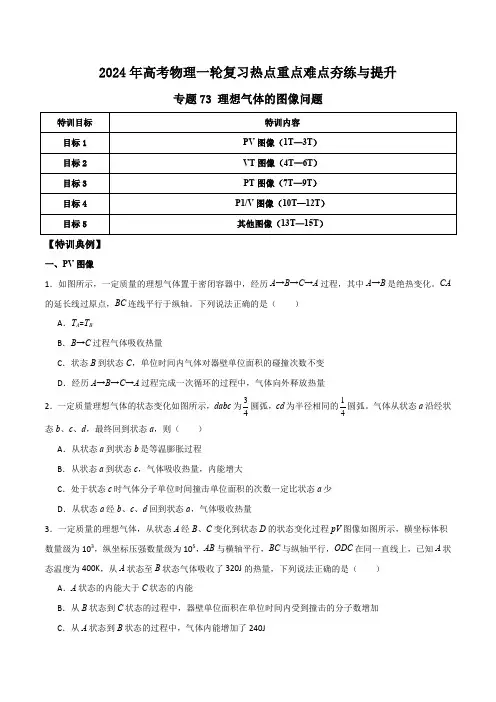

2024年高考物理一轮复习热点重点难点夯练与提升专题73 理想气体的图像问题【特训典例】一、PV图像1．如图所示，一定质量的理想气体置于密闭容器中，经历A→B→C→A过程，其中A→B是绝热变化。
CA 的延长线过原点，BC连线平行于纵轴。
下列说法正确的是（）A．T A=T BB．B→C过程气体吸收热量C．状态B到状态C，单位时间内气体对器壁单位面积的碰撞次数不变D．经历A→B→C→A过程完成一次循环的过程中，气体向外释放热量2．一定质量理想气体的状态变化如图所示，dabc为34圆弧，cd为半径相同的14圆弧。
气体从状态a沿经状态b、c、d，最终回到状态a，则（）A．从状态a到状态b是等温膨胀过程B．从状态a到状态c，气体吸收热量，内能增大C．处于状态c时气体分子单位时间撞击单位面积的次数一定比状态a少D．从状态a经b、c、d回到状态a，气体吸收热量3．一定质量的理想气体，从状态A经B、C变化到状态D的状态变化过程pV图像如图所示，横坐标体积数量级为103，纵坐标压强数量级为105，AB与横轴平行，BC与纵轴平行，ODC在同一直线上，已知A状态温度为400K，从A状态至B状态气体吸收了320J的热量，下列说法正确的是（）A．A状态的内能大于C状态的内能B．从B状态到C状态的过程中，器壁单位面积在单位时间内受到撞击的分子数增加C．从A状态到B状态的过程中，气体内能增加了240JD ．D 状态的温度为225K二、VT 图像4．一定质量的理想气体从状态A 缓慢经过状态B 、C ，D 再回到状态A ，其体积V 与热力学温度T 的关系图像如图所示，其中BC 的延长线过O 点，气体在状态A 时的压强为0p 。
下列说法正确的是（ ） A ．A →B 过程中气体的压强增大了03pB ．B →C 过程中气体对外界放出的热量小于外界对气体做的功C ．C →D 过程中气体的压强变小，气体从外界吸收热量D ．D →A 过程中气体分子在单位时间内对单位面积容器壁的碰撞次数减少5．一定质量的理想气体从状态a 开始，缓慢经历ab 、bc 、ca 回到a 状态，其VT 图像如图所示。
高中物理专题静电场中的图像问题一、v-t图像(仅受电场力)1.确定电场强度的大小：。
2.确定电势能的变化：。
例1.如图甲所示,两个点电荷Q1、Q2固定在x轴上距离为L的两点,其中Q1带正电,位于原点O,a、b是它们的连线延长线上的两点,其中b点与O点相距3L。
现有一带正电的粒子q 以一定的初速度沿x轴从a点开始经b点向远处运动(粒子只受电场力作用),设粒子经过a、b两点时的速度分别为v a、v b,其速度随坐标x变化的图像如图乙所示,则以下判断正确的是A.Q2带负电且电荷量小于Q1B.粒子从a点运动到b点电场力做正功C.a点的电势比b点的电势高D.粒子在a点的电势能比b点的电势能大二、φ-x图像①电势趋于无穷大的位置，一定放有一个点电荷。
正无穷大处是电荷。
①电场强度的大小等于φ-x图线的,φ-x图线的极值点,其切线的斜率为零表示该点;①在φ-x图像中可以直接判断各点电势的高低,并可根据电势高低关系确定电场强度的方向。
依据是：;①在φ-x图像中分析电荷移动时电势能的变化,先用E P=qφ,需要注意电荷的,然后做出判断。
例2.两电荷量分别为q1和q2的点电荷固定在x轴上的O、M两点，两电荷连线上各点电势φ随x变化的关系如图所示，其中C为ND段电势最低的点，则下列说法正确的是A．q1、q2为等量异种电荷B．N、C两点间场强方向沿x轴负方向C．N、D两点间的电场强度大小沿x轴正方向先减小后增大D．将一正点电荷从N点移到D点，电势能先增大后减小三、E-x图像①E>0表示场强沿x轴方向,E<0表示场强沿x轴方向;①图线与x轴围成的“面积”表示电势差,x轴上方的面积代表电势差。
①数值趋于无穷大处一定放有一个点电荷。
正无穷大处对应放有电荷。
例3.电场中有一条电场线与x轴重合，x轴上各点的电场强度与位置的关系如图所示，一质子仅在电场力作用下，从坐标原点由静止释放沿x轴正方向运动，已知Oa＝ab＝d，a 点电势φa＝0.则下列结论正确的是A．O点电势低于b点电势B．质子从a点到b点电势能越来越小，C．质子运动到b点时动能为2eE0dD．b点的电势φo＝dE0四．E P-x图①电势能趋于无穷大的位置，一定放有一个点电荷。
高考物理专题强化运动学图像问题目标要求 1.掌握x －t 、v －t 、a －t 图像的意义，会分析其截距、斜率、“面积”等意义。
2.会用函数思想分析a －x 、xt－t 、v 2－x 等非常规图像来确定物体运动情况，解决物体运动。
3.掌握运动学图像间的相互转化。
考点一 常规运动学图像对基本图像的理解项目x －t 图像 v －t 图像a －t 图像 斜率 各点切线的斜率，表示该时刻的瞬时速度 各点切线的斜率，表示该时刻的瞬时加速度 加速度随时间的变化率 纵截距 t ＝0时，物体的位置坐标 初速度v 0起始时刻的加速度a 0面积 无意义 位移 速度变化量 交点表示相遇 速度相同加速度相同思考1．描述甲、乙、丙、丁、戊、己物体各做什么运动。
答案 甲物体做匀速直线运动，乙物体做减速直线运动，丙物体先做减速直线运动，后反向做加速直线运动，丁物体做匀加速直线运动，戊物体做加速度减小的加速直线运动，己物体先做加速度减小的加速运动，后做加速度增大的减速运动。
2．在直线运动中，图像①②③分别表示物体做什么运动？答案 图线①表示物体做加速度逐渐增大的直线运动，图线③表示物体做加速度逐渐减小的直线运动，图线②表示物体做匀变速直线运动。
例1 图(a)所示的医用智能机器人在巡视中沿医院走廊做直线运动，图(b)是该机器人在某段时间内的位移—时间图像(后10 s 的图线为曲线，其余为直线)。
以下说法正确的是( )A ．机器人在0～30 s 内的位移大小为7 mB ．10～30 s 内，机器人的平均速度大小为0.35 m/sC ．0～10 s 内，机器人做加速直线运动D ．机器人在5 s 末的速度与15 s 末的速度相同答案 B 解析 根据题图(b)可知，机器人在0～30 s 内的位移大小为2 m ，故A 错误；10～30 s 内，平均速度大小为v ＝Δx Δt ＝720m/s ＝0.35 m/s ，故B 正确；位移—时间图线的斜率表示速度，0～10 s 内，图线的斜率不变，机器人做匀速直线运动，故C 错误；0～10 s 内图线的斜率与10～20 s 内图线的斜率关系为k 1＝－k 2，可知机器人在5 s 末的速度与15 s 末的速度等大反向，故D 错误。
电场中的图像问题一、几种常见的图像及性质特点1、v t图象根据v t图象中速度变化、斜率确定电荷所受合力的方向与合力大小变化，确定电场的方向、电势高低及电势能变化2、φ-x图像（1）电场强度的大小等于φ-x图线的斜率的绝对值,电场强度为零处,φ-x图线存在极值,其切线的斜率为零。
（2）在φ-x图像中可以直接判断各点电势的大小,并可根据电势大小关系确定电场强度的方向。
（3）在φ-x图像中分析电荷移动时电势能的变化,可用W AB=qU AB,进而分析W AB的正负,然后作出判断。
3、Ep-x图像（1）根据电势能的变化可以判断电场力做功的正负,电势能减少,电场力做正功:电势能增加,电场力做负功。
（2）根据ΔE p=-W=-Fx,图像E p-x斜率的绝对值表示电场力的大小。
4、E-x图像（1）E-x图像反映了电场强度随位移变化的规律,E>0表示电场强度沿x轴正方向;E<0表示电场强度沿x轴负方向。
（2）在给定了电场的E-x图像后,可以由图线确定电场强度的变化情况,电势的变化情况,E-x 图线与x轴所围图形“面积”表示电势差,两点的电势高低根据电场方向判定。
在与粒子运动相结合的题目中,可进一步确定粒子的电性、动能变化、电势能变化等情况。
（3）在这类题目中,还可以由E-x图像画出对应的电场,利用这种已知电场的电场线分布、等势面分布或场源电荷来处理相关问题。
二、针对练习1、(多选)如图甲所示，有一绝缘圆环，圆环上均匀分布着正电荷，圆环平面与竖直平面重合．一光滑细杆沿垂直圆环平面的轴线穿过圆环，细杆上套有一个质量为m＝10 g的带正电的小球，小球所带电荷量q＝5.0×10－4 C．小球从C点由静止释放，其沿细杆由C经B向A运动的v－t图像如图乙所示．小球运动到B点时，速度图像的切线斜率最大(图中标出了该切线)．则下列说法正确的是()A．由C到A的过程中，小球的电势能先减小后变大B．由C到A电势逐渐降低C．C、B两点间的电势差U CB＝0.9 VD．在O点右侧杆上，B点场强最大，场强大小为E＝1.2 V/m2、如图甲所示，在真空中，两个带电荷量均为q＝1×10－3 C 的负点电荷P、Q固定于光滑绝缘水平面上，将该平面上一质量m＝10 g、电荷量为1×10－3C的带正电小球(视为质点)从a点由静止释放，小球沿两电荷连线的中垂线运动到两电荷连线的中点O，其从a点运动到O点的v－t图像如图乙中实线所示，其经过b点时对应的图线切线斜率最大，如图中虚线所示，则下列分析正确的是()A．在两电荷的连线上，O点的电场强度最小，电势最低B．b点的电场强度大小为10 V/mC．a、b两点间的电势差为45 VD．在从a点运动到O点的过程中，小球受到电荷P的作用力先增大后减小3、如图所示，a、b为等量同种点电荷Q1、Q2连线的三等分点，重力不计的带电粒子从a 点由静止释放，沿ab方向运动。
高考物理物理解题方法：图像法习题知识归纳总结及答案解析一、题方法：图像法1．甲乙两车在一平直道路上同向运动，其v ﹣t 图象如图所示，图中△OPQ 和△OQT 的面积分别为s 1和s 2（s 1＜s 2）．初始时，甲车在乙车前方s 0处．下列判断错误的是（ ）A ．若s 0＝s 1+s 2，两车不会相遇B ．若s 0＜s 1，两车相遇2次C ．若s 0＝s 1，两车相遇1次D ．若s 0＝s 2，两车相遇1次【答案】D 【解析】 【分析】 【详解】由图线可知：在T 时间内，甲车前进了s 2，乙车前进了s 1+s 2；在t =T 时，两车速度相同，若s 0=s 1+s 2，则s 0＞s 1，两车不会相遇，故A 正确；若s 0+s 2＜s 1+s 2，即s 0＜s 1，在T 时刻之前，乙车会超过甲车，但甲车速度增加的快，所以甲车还会超过乙车，则两车会相遇2次，故B 正确；若s 0=s 1，则s 0+s 2=s 1+s 2，即两车只能相遇一次，故C 正确．若s 0=s 2，由于s 1＜s 2，则s 1＜s 0，两车不会相遇，故D 错误；本题选错误的，故选D.2．从同一地点同时开始沿同一方向做直线运动的两个物体Ⅰ、Ⅱ的速度图象如图所示．在00~t 时间内，下列说法中正确的是（ ）A ．Ⅰ、Ⅱ两个物体所受的合外力都在不断减小B ．Ⅰ物体所受的合外力不断增大，Ⅱ物体所受的合外力不断减小C ．Ⅰ物体的位移不断增大，Ⅱ物体的位移不断减小D ．Ⅰ、Ⅱ两个物体的平均速度大小都是122v v 【答案】A 【解析】 【详解】AB ．速度-时间图象上某点的切线的斜率表示该点对应时刻的加速度大小，故物体Ⅰ做加速度不断减小的加速运动，物体Ⅱ做加速度不断减小的减速运动，故A 正确，B 错误； C ．图线与时间轴包围的面积表示对应时间内的位移大小，由图象可知：随着时间的推移，Ⅰ、Ⅱ的速度图象与时间轴围城的面积不断变大，故位移不断变大，故C 错误； D ．图线与时间轴包围的面积表示对应时间内的位移大小，如果物体的速度从2v 均匀减小到1v ，或从1v 均匀增加到2v ，物体的位移就等于图中梯形的面积，平均速度就等于12 2v v +，故Ⅰ的平均速度大于12 2v v +，Ⅱ的平均速度小于12 2v v +，故D 错误；【点睛】本题关键是根据速度时间图象得到两物体的运动规律，然后根据平均速度的定义和图线与时间轴包围的面积表示对应时间内的位移大小分析处理．3．如图，光滑水平面上放着长木板B ，质量m ＝2kg 的木块A 以速度v 0＝2m/s 滑上原来静止的长木板B 的上表面，由于A 、B 之间存在有摩擦，之后，A 、B 的速度随时间变化情况如右图所示，重力加速度g ＝10m/s 2.则下列说法正确的是（ ）A ．A 、B 之间动摩擦因数为0.1 B ．长木板的质量为1 kgC ．长木板长度至少为2mD ．A 、B 组成系统损失机械能为4J 【答案】A 【解析】 【分析】A 在B 的表面上滑行时，根据v -t 图像的斜率可得到A 的加速度大小，由牛顿第二定律求得动摩擦因数。
题型一运动学和动力学图象1．v－t图象(1)图象意义：在v－t图象中，图象上某点的斜率表示对应时刻的加速度，斜率的正负表示加速度的方向。
(2)注意：加速度沿正方向并不表示物体做加速运动，加速度和速度同向时物体做加速运动。
2．x－t图象(1)图象意义：在x－t图象上，图象上某点的斜率表示对应时刻的速度，斜率的正负表示速度的方向。
(2)注意：在x－t图象中，斜率绝对值的变化反映加速度的方向。
斜率的绝对值逐渐增大则物体加速度与速度同向，物体做加速运动；反之，做减速运动。
3．x－v图象x与v的关系式：2ax＝v2－v20，图象表达式：x＝12av2－12av20。
4．基本思路(1)解读图象的坐标轴，理清横轴和纵轴代表的物理量和坐标点的意义。
(2)解读图象的形状、斜率、截距和面积信息。
5．解题技巧(1)可以采用解析法和排除法分析a－t图象和F－t图象。
(2)要树立图象的函数思想，即图象反映的是两个变量间的函数关系，应用物理规律找到两个变量之间的关系是解题关键。
(多选)(2021·高考广东卷)赛龙舟是端午节的传统活动。
下列v－t和s －t图象描述了五条相同的龙舟从同一起点线同时出发、沿长直河道划向同一终点线的运动全过程，其中能反映龙舟甲与其他龙舟在途中出现船头并齐的有()[解析]A图是速度—时间图象，由图可知，甲的速度一直大于乙的速度，所以中途不可能出现甲、乙船头并齐，故A错误；B图是速度—时间图象，由图可知，开始丙的速度大，后来甲的速度大，速度—时间图象中图象与横轴围成的面积表示位移，由图可以判断在中途甲、丙位移会相同，所以在中途甲、丙船头会并齐，故B正确；C图是位移—时间图象，由图可知，丁一直运动在甲的前面，所以中途不可能出现甲、丁船头并齐，故C错误；D图是位移—时间图象，交点表示相遇，所以甲、戊在中途船头会并齐，故D正确。
[答案]BD【针对训练1】(2021·江西八所重点中学4月联考)一质点做匀变速直线运动，其运动的位移—时间图象(x－t图象)如图中实线所示，其中虚线为t1时刻图象的切线，已知当t＝0时质点的速度大小不为零，则质点的加速度大小为()A．2x1t21B．2x2t21C．2（x2－x1）t21D．x2－x1t21解析：选C。
高考物理一轮复习专题强化—静电场中的图像问题【专题解读】1.本专题主要复习静电场中的图像问题，根据近几年高考命题分析、对利用图像分析静电场性质有所加强。
2.通过本专题的学习，可以培养同学们通过“数形结合思想”分析电场的性质。
题型一v－t图像根据v－t图像的速度变化、斜率变化(即加速度大小的变化)，可确定电荷所受电场力的方向与电场力的大小变化情况，进而确定电场的方向、电势的高低及电势能的变化。
【例1】(多选)(2020·山东泰安市4月多校联考)如图1所示，A、B两点有等量同种正点电荷，AB连线的中垂线上C、D两点关于AB对称，t＝0时刻，一带正电的点电荷从C点以初速度v0沿CD方向射入，点电荷只受电场力。
则点电荷由C 到D运动的v－t图像，以下可能正确的是()图1答案BD解析由于AB是同种电荷，所以连线中点的场强为零，无穷远处场强也为零，其间有一点电场强度最大，所以粒子从C点向中点运动过程中，加速度可能一直减小，也可能先增大后减小，选项A 、C 错误，B 、D 正确。
【变式1】(多选)(2020·宁夏石嘴山市4月模拟)如图2甲所示，光滑绝缘水平面上有一沿水平方向的电场，MN 是其中的一条直线，线上有A 、B 、C 三点。
一带电荷量为＋2×10－3C 、质量为1×10－3kg 的小物块从A 点静止释放，沿MN 做直线运动，其运动的v －t 图像如图乙所示，其中B 点处的切线斜率最大(图中标出了该切线)，C 点处的切线平行于t 轴，运动过程中小物块电量保持不变，则下列说法中正确的是()图2A.A 、B 两点的电势差U AB ＝－4VB.B 点为AC 间电场强度最大的点，场强大小E ＝1V/mC.由A 到C 的过程中小物块的电势能先减小后变大D.小物块从B 点到C 点电场力做的功W ＝10－2J答案BD 解析物块在由A 到B 过程，根据动能定理得qU AB ＝12mv 2B －12mv 2A ，解得U AB ＝4V ，故A 错误；据v －t 图像的斜率等于加速度，可得物块在B 点的最大加速度为a ＝45－3m/s 2＝2m/s 2，所受的电场力最大为F ＝ma ＝1×10－3×2N ＝2×10－3N ，则电场强度的最大值为E ＝F q ＝2×10－32×10－3N/C ＝1V/m ，故B 正确；由v －t 图像可知由A 到C 的过程中小物块的动能一直增大，则电势能一直减小，故C 错误；物块从B点到C点电场力做的功W＝12mv2C－12mv2B＝10－2J，故D正确。
