高中物理运动学中的图像经典题型及答案

运动学图象问题分析一、学习目标1．掌握s -t 、v -t 图象的特点并理解其意义2．会应用s -t 图象和v -t 图象解决质点运动的有关问题二、概念回顾位移和速度都是时间的函数，因此描述物体运动的规律常用位移-时间图象（s -t 图象）和速度-时间图象（v -t 图象）．一、匀速直线运动的s-t 图象s-t 图象表示运动的位移随时间的变化规律。

匀速直线运动的s-t 图象是一条 。

速度的大小在数值上等于 ，即v ＝ ．二、直线运动的v t −图象1．匀速直线运动的v t −图象（图1）（1）匀速直线运动的v t −图象是与 。

（2）从图象不仅可以看出速度的大小，而且可以求出一段时间内的位移，其位移为 ．2．匀变速直线运动的v t −图象（图2）（1）匀变速直线运动的v t −图象是 ．（2）从图象上可以看出某一时刻瞬时速度的大小．（3）可以根据图象求一段时间内的位移，其位移为 ．（4）还可以根据图象求加速度，其加速度的大小等于 ．即a＝ ， 越大，加速度也越大，反之则越小．三、区分s -t 图象、v t −图象1．如图3为v t −图象，A 描述的是 运动；B 描述的是 运动；C 描述的是 运动。

图中A 、B 的斜率为 （“正”或“负”），表示物体作 运动；C 的斜率为 （“正”或“负”），表示C 作 运动。

A 的加速度（“大于”、“等于”或“小于”）B 的加速度。

图线与横轴t 所围的面积表示物体运动的 。

图1 图2 图32．如图4为s-t 图象，A 描述的是 运动；B 描述的是 运动；C 描述的是 运动。

图中A 、B 的斜率为 （“正”或“负”），表示物体向运动；C 的斜率为 （“正”或“负”），表示C 向 运动。

A 的速度 （“大于”、“等于”或“小于”）B 的速度。

3．如图5所示，是A 、B 两运动物体的s -t 图象，由图象分析：A 图象与S 轴交点表示： ，A 、B 两图象与t 轴交点表示： ， A 、B 两图象交点P 表示： ， A 、B两物体分别作什么运动。

高中物理题型分类汇总含详细答案-运动图像（一）共：15题共：30分钟一、单选题1.一质点做直线运动的v－t图象如图所示，下列选项正确的是()A.在2～4s内，质点所受合外力不为零B.质点在0～2s内的加速度比4～6s内的加速度大C.在第4s末，质点离出发点最远D.在0～6s内，质点的平均速度为5m/s2.某玩具汽车从t=0时刻出发，由静止开始沿直线行驶．其a-t图象如图所示，下列说法正确的是（）A.6s末的加速度比1s末的大B.1s末加速度方向与速度方向相同C.第4s内速度变化量大于零D.第6s内速度在不断变大3.在2014年11月11日至16日的珠海航展中，中国展出了国产运-20和歼-31等最先进飞机．假设航展中有两飞机甲、乙在平直跑道上同向行驶，0-t2时间内的v-t图象如图所示，下列说法正确的是（）A.飞机乙在0-t2内的平均速度等于B.飞机甲在0-t2内的平均速度比乙大C.两飞机在t1时刻一定相遇D.两飞机在0-t2内不可能相遇4.两个质点甲与乙，同时由同一地点向同一方向做直线运动，它们的速度—时间图象如图所示．则下列说法中正确的是（）A.第2s末甲、乙相遇B.第2s末甲、乙速度相等C.在2s内，甲的平均速度比乙的大D.第2s末，甲、乙的加速度相等5.设物体运动的加速度为a、速度为v、位移为x。

现有四个不同物体的运动图像如图所示，t=0时刻物体的速度均为零，则其中物体做单向直线运动的图像是（）A. B.C. D.6.某物体的直线运动规律如图所示，下列说法正确的是（）A.物体在第1秒末运动方向发生变化B.第2秒内、第3秒内的加速度的方向相反C.物体在第3秒末加速度方向发生变化D.物体在第6秒末返回出发点7.图是A，B两个质点做直线运动的位移—时间图象．则()A.在运动过程中，A质点总比B质点运动得快B.在0～t1这段时间内，两质点的位移相同C.当t＝t1时，两质点的速度相等D.当t＝t1时，A，B两质点的加速度不相等二、多选题8.飞行班空军飞行员的训练、艺体班竞技体育的指导等多种工作都用到急动度的概念。

V--T图1.在如图所示的位移x−时间t图象和速度v−时间t图象中,给出的四条图线甲、乙、丙、丁分别代表四辆车由同一地点向同一方向运动的情况,则下列说法正确的是( )A. 甲车做曲线运动,乙车做直线运动B. 0～t1时间内,甲车通过的路程大于乙车通过的路程C. 0～t2时间内,丙、丁两车平均速度相等D. 0～t2时间内.丙、丁两车的平均加速度相等2.甲、乙两物体同时同地沿同一直线开始运动的v−t图象如图所示，下列说法正确的是（）A. 乙的加速度大于甲的加速度B. 甲的加速度方向发生了改变C. 2s时两物体相遇D. 04s内两物体的平均速度相等3.如图甲所示，在同一条水平直线上有A、B两个小物块，沿同一方向（向右）运动，t=0时刻，A、B相距S=7m，其υ−t图像如图乙所示，则A追上B所用的时间是（）A. 8 sB. 7 sC. 6.25sD. 5 s4.一辆汽车从静止开始由甲地出发，沿平直公路开往乙地，汽车先做匀加速直线运动，接着做匀减速直线运动，开到乙地刚好停止，其v−t图象如图所示，则0～t0和t0～3t0两段时间内()A. 加速度大小之比为3：1B. 位移大小之比为1：4C. 平均速度大小之比为1：1D. 平均速度大小之比为1：25.a、b两物体从同一位置沿同一直线运动，它们的v—t图象如图所示，下列说法正确的是（）A. a、b加速时,物体a的加速度大于物体b的加速度B. 20s时,a、b两物体相距最远C. 40s时,a、b两物体速度相等,相距200mD. 60s时,物体a在物体b的前方6.甲、乙两辆汽车在平直的公路上沿同一方向做直线运动．在描述两车运动的v—t图象中，直线a、b分别描述了甲、乙两车在0～20 s的运动情况．关于两车之间的位移关系，下列说法一定正确的是( )A. 在0～10s内两车逐渐远离B. 在t=10s时两车相距最远C. 在5～15s内两车的位移相等D. 在t=20s时两车在公路上相遇7.物体在直角坐标系xOy所在平面内由O点开始运动，其沿坐标轴方向的两个分速度随时间变化的图象如图所示，则对该物体运动过程的描述正确的是( )A. 物体在0～3s做匀变速直线运动B. 物体在0～3s做匀变速曲线运动C. 物体在3～4s做变加速直线运动D. 物体在3～4s做匀变速曲线运动8.有一个质量为4 kg的小物体在直角坐标系xOy所在的平面内运动，x方向的速度-时间图像和y方向的位移-时间图像分别如图甲、乙所示，下列说法正确的是（）A. 小物体做匀变速直线运动B. 小物体运动的加速度是6m/s2C. 小物体所受的合力为3 ND. 小物体的初速度大小为5m/s9.随着空气质量的恶化，雾霾天气现象增多，危害加重。

D.物体到达A点的瞬时速度大小为2m/s
(二)、两个物体的位移图像
3．如图为甲、乙两运动物体相对同一原点的x﹣t图象，由图象可判断（BC）
A．甲和乙都做匀变速直线运动
B．甲和乙运动的出发点相距x0
C．乙运动的速率大于甲运动的速率
D．乙比甲早出发t1的时间
4.如图所示，直线a和曲线b分别是在平直公路上行驶的汽车a和b的位置—时间(x－t)
13.如图所示为一质点做直线运动的速度-时间图像，下列说法中正确的是（D）
A.整个过程中，CE段的加速度为负，加速度最小
B.整个过程中，BC段的加速度最大
C.整个过程中，C点所表示的状态，离出发点最远
D.BC段质点运动的位移是34m
14、如图为一物体沿直线运动的速度图象，由此可知（CD）
A. 2s末物体返回出发点
A.
A. B. C. D.
19．甲、乙两个物体从同一地点沿同一方向做直线运动的v-t图象如图所示，则（AC）
A.t=4s时甲在乙的后面
B.t=2s时两物体相距最远
C.两个物体两次相遇的时刻是2s末和6s末
D.甲物体一直向前运动而乙物体先向前运动2s，随后向后运动4s后停下
20.甲、乙两辆汽车沿平直公路从同一地点同时由静止开始向同
8.下列作直线运动的速度一时间图象(如图所示)中，表示质点作匀速直线运动的是 （A）
9.下列作直线运动的速度—时间图象中，表示质点作匀变速直线运动的是（BC）
10.一辆汽车从静止开始由甲地出发，沿平直公路开往乙地，汽车先做匀加速运动，接着做匀减速运动，开到乙地刚好停止，其速度图象如图所示，那么在0—t0和t0—3t0两段时间内(ABD)
图线．由图可知（BC）
A．在时刻t1，a车追上b车

专题课6动力学图像问题题型一由运动学图像求物体受力1．常见的图像有：v－t图像，a－t图像，F－t图像，F－x图像，a－F图像等。

2．图像间的联系：加速度是联系v－t图像与F－t图像的桥梁。

3．图像的应用(1)已知物体在一过程中所受的某个力随时间变化的图像，要求分析物体的运动情况。

(2)已知物体在一运动过程中速度、加速度随时间变化的图像，要求分析物体的受力情况。

(3)通过图像对物体的受力与运动情况进行分析。

4．解题策略(1)弄清图像斜率、截距、交点、拐点、面积的物理意义。

(2)应用物理规律列出与图像对应的函数方程式，进而明确“图像与公式”“图像与物体运动”间的关系，以便对有关物理问题作出准确判断。

一质量为m的乘客乘坐竖直电梯上楼，其位移x与时间t的关系图像如图所示。

乘客所受支持力的大小用F N表示，速度大小用v表示。

重力加速度大小为g。

以下判断正确的是()A．0～t1时间内，v增大，F N>mgB．t1～t2时间内，v减小，F N<mgC．t2～t3时间内，v增大，F N<mgD．t2～t3时间内，v减小，F N>mg[解析]由x－t图像的斜率表示速度，可知在0～t1时间内速度增大，即乘客的加速度向上，F N>mg；在t1～t2时间内速度不变，即乘客匀速上升，F N＝mg；在t2～t3时间内速度减小，即乘客减速上升，F N<mg，故A正确，B、C、D错误。

[答案] A两物块A、B并排放在水平地面上，且两物块接触面为竖直面。

现用一水平推力F作用在物块A上，使A、B由静止开始一起向右做匀加速运动，如图甲所示。

在A、B的速度达到6 m/s时，撤去推力F。

已知A、B质量分别为m A＝1 kg、m B＝3 kg，A与水平地面间的动摩擦因数为μ＝0.3，B与地面没有摩擦，B物块运动的v－t图像如图乙所示。

g取10 m/s2，求：(1)推力F的大小；(2)A物块刚停止运动时，物块A、B之间的距离。

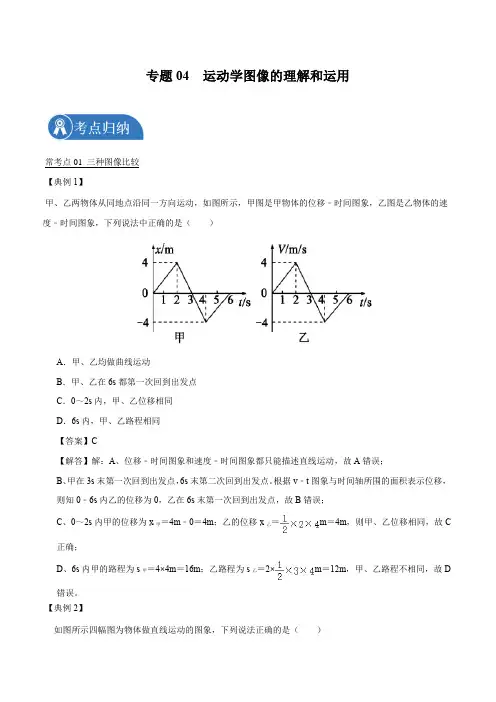

专题04 运动学图像的理解和运用常考点01 三种图像比较【典例1】甲、乙两物体从同地点沿同一方向运动，如图所示，甲图是甲物体的位移﹣时间图象，乙图是乙物体的速度﹣时间图象，下列说法中正确的是（）A．甲、乙均做曲线运动B．甲、乙在6s都第一次回到出发点C．0～2s内，甲、乙位移相同D．6s内，甲、乙路程相同【答案】C【解答】解：A、位移﹣时间图象和速度﹣时间图象都只能描述直线运动，故A错误；B、甲在3s末第一次回到出发点，6s末第二次回到出发点。

根据v﹣t图象与时间轴所围的面积表示位移，则知0﹣6s内乙的位移为0，乙在6s末第一次回到出发点，故B错误；C、0～2s内甲的位移为x甲＝4m﹣0＝4m；乙的位移x乙＝m＝4m，则甲、乙位移相同，故C正确；D、6s内甲的路程为s甲＝4×4m＝16m；乙路程为s乙＝2×m＝12m，甲、乙路程不相同，故D错误。

【典例2】如图所示四幅图为物体做直线运动的图象，下列说法正确的是（）甲乙丙丁A．图甲中，物体在0～4s内位移不为0B．图乙中，物体在0～4s内位移不为0C．图丙中，物体在0～t0这段时间内的位移小于v0t0D．图丁中，阴影面积表示t1～t2时间内物体的速度变化量【答案】D【解答】解：A、在0～4s内，物体的终点与起点重合，位移为0，故A错误；B、在v﹣t图象中，图象与坐标轴所围的面积表示位移，则物体在0～4s内位移为x＝m﹣m ＝0，故B错误；C、根据v﹣t图象与坐标轴所围的面积表示位移，则知物体在0～t0这段时间内的位移大于v0t0，故C 错误；D、根据△v＝a△t可知，a﹣t图象与时间轴所围的面积表示速度变化量，所以，图中，阴影面积表示t1～t2时间内物体的速度变化量，故D正确。

如图所示为一质点作直线运动的速度-时间图像，下列说法中正确的是（）.A．整个过程中，CD段和DE段的加速度数值最大B．整个过程中，BC段的加速度最大C．整个过程中，E点所表示的状态，离出发点最远D．BC段所表示的运动通过的路程是34m【答案】AD【解答】AB．因v-t图像的斜率等于加速度，可知整个过程中，CD段和DE段的斜率数值最大，则加速度数值最大，选项A正确，B错误；C．整个过程中，D点之前物体的速度均为正值，D点之后速度为负值，向相反方向运动，则D点所表示的状态，离出发点最远，选项C错误；D．图像与坐标轴围成的面积等于位移，可知BC段所表示的运动通过的路程是1x=+⨯(512)4m=34m2选项D正确。

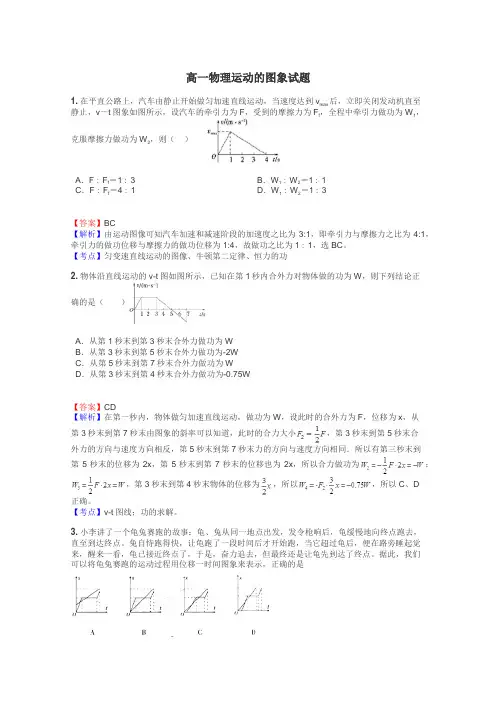

高一物理运动的图象试题1.在平直公路上，汽车由静止开始做匀加速直线运动，当速度达到vmax后，立即关闭发动机直至静止，v－t图象如图所示，设汽车的牵引力为F，受到的摩擦力为Ff ，全程中牵引力做功为W1，克服摩擦力做功为W2，则（）A．F∶Ff ＝1∶3B．W1∶W2＝1∶1C．F∶Ff ＝4∶1D．W1∶W2＝1∶3【答案】BC【解析】由运动图像可知汽车加速和减速阶段的加速度之比为3:1，即牵引力与摩擦力之比为4:1，牵引力的做功位移与摩擦力的做功位移为1:4，故做功之比为1∶1，选BC。

【考点】匀变速直线运动的图像、牛顿第二定律、恒力的功2.物体沿直线运动的v-t图如图所示，已知在第1秒内合外力对物体做的功为W，则下列结论正确的是（）A．从第1秒末到第3秒末合外力做功为WB．从第3秒末到第5秒末合外力做功为-2WC．从第5秒末到第7秒末合外力做功为WD．从第3秒末到第4秒末合外力做功为-0.75W【答案】CD【解析】在第一秒内，物体做匀加速直线运动，做功为W，设此时的合外力为F，位移为x，从第3秒末到第7秒末由图象的斜率可以知道，此时的合力大小，第3秒末到第5秒末合外力的方向与速度方向相反，第5秒末到第7秒末力的方向与速度方向相同．所以有第三秒末到第5秒末的位移为2x，第5秒末到第7秒末的位移也为2x，所以合力做功为；，第3秒末到第4秒末物体的位移为，所以，所以C、D正确。

【考点】v-t图线；功的求解。

3.小李讲了一个龟兔赛跑的故事：龟、兔从同一地点出发，发令枪响后，龟缓慢地向终点跑去，直至到达终点。

兔自恃跑得快，让龟跑了一段时间后才开始跑，当它超过龟后，便在路旁睡起觉来，醒来一看，龟已接近终点了，于是，奋力追去，但最终还是让龟先到达了终点。

据此，我们可以将龟兔赛跑的运动过程用位移一时间图象来表示，正确的是【答案】C【解析】根据题目的叙述，龟的位移从零开始，并一直是匀速直线运动，兔子先是静止的，所以首先的一段是水平的直线，然后是匀速直线运动，并且速度的要比龟的快，从图象来看就是斜率要比龟的大，追上龟之后，兔子又在路旁睡觉，所以图象还是水平的直线，最后再去追龟，但是没追上，所以最后龟的位移要比兔子的大．C正确；【考点】考查了x-t图像4.下列给出的四组图像中，能够反映同一直线运动的是【答案】BC【解析】AB第一个图是速度时间图象，由速度时间图象可知：0-3s内物体以速度6m/s匀速运动，4-5s内做匀加速直线运动，加速度为，A图中位移时间图象表示0-3s内物体静止，4-5s内物体也静止，故A错误；B图中加速度时间图象表示0-3s内物体以速度6m/s匀速运动，4-5s内物体匀加速运动，加速度为，故B正确；CD第一个图是位移时间图象，由速度时间图象可知：0-3s内物体静止，4-5s内以的速度匀速直线运动，C图中0-3s内物体静止，4-5s内以的速度匀速直线运动，C正确，加速度时间图象表示0-3s内物体做加速度为零的运动，4-5s内物体匀加速运动，故D错误．【考点】考查了运动图像5.图中所示的各图象能正确反映自由落体运动过程的是( )【答案】C【解析】自由落体运动是加速度为g的匀加速直线运动，根据匀变速运动公式可知，自由落体运动的速度，故选项AB错误、C正确；，所以选项D错误；【考点】自由落体运动6.如图所示，是某同学绘制的沿直线运动的物体的加速度、速度、位移随时间变化的图象，若该物体在时刻的速度为零，则A、B、C、D四个选项中表示该物体沿单一方向运动的图象是（）【答案】C【解析】在0-2s内，位移先增大再减小，知运动的方向发生改变．故A错误．在0-2s内速度为正值，向正方向运动，在2-4s内速度为负值，向负方向运动，运动方向发生改变．故B错误．0-1s内加速度不变，做匀加速直线运动，1-2s内加速度方向，大小不变，向正方向做匀减速直线运动，2s末速度为零．在一个周期内速度的方向不变．故C正确．在0-1s内，向正方向做匀加速直线运动，1-2s内加速度方向，大小不变，向正方向做匀减速直线运动，2s末速度为零，2-3s 内向负方向做匀加速直线运动，运动的方向发生变化．故D错误．【考点】匀变速直线运动的图像．解决本题的关键知道速度时间图线和位移时间图线的物理意义，以及知道它们的区别，并且能很好运用．7.如图，物体做平抛运动时，描述物体在竖直方向上的分速度Vy（取向下为正）随时间变化的图像是【答案】D【解析】平抛运动在竖直方向上是自由落体运动，竖直方向的速度为vy=gt，所以速度与时间成正比。

2023届高三物理一轮复习重点热点难点专题特训专题05 运动学的常见图像特训目标 特训内容 目标1v -t 图像（1T —4T ）目标2与2021at t v x +=有关的图像（5T —8T ） 目标3 与ax v v 2202=-有关的图像（9T —13T ）目标4a -t 图像（14T —17T ）目标5x v-1图像（18T —19T ）一、v -t 图像1．将一小球竖直向上抛出，过一段时间小球回到抛出点。

以向上为正方向，绘制出小球从抛出到回到抛出点（t 2时刻）的v t -图如图所示。

小球运动过程中仅受重力和空气阻力。

下列说法正确的是（ ）A ．小球上升过程所用时间为全过程所用时间的一半B ．小球上升过程中空气阻力做功和下降过程中空气阻力做功相等C ．小球回到出发点时的速率2v 和抛出时的速率1v 相等D ．v t -图在t 轴上方所围面积与t 轴下方所围面积大小相等 【答案】D【详解】D ．v t -图中图线与坐标轴所围面积表示小球的位移，依题意小球上升和下降的位移大小相等，所以在t 轴上方所围面积与t 轴下方所围面积大小相等。

故D 正确； A ．小球上升过程，由牛顿第二定律可得11mg f a m +=下降过程，有22mg f a m-=可知上升过程的加速度大于下降过程加速度，根据212h at =易知上升过程时间短，小球上升过程所用时间小于全过程所用时间的一半。

故A 错误；C ．小球运动过程，始终有阻力做功，所以小球回到出发点时的速率2v 小于抛出时的速率1v 。

故C 错误；B ．由图可知上升过程加速度逐渐减小，即随速度减小，阻力减小，下降过程加速度逐渐减小，即随速度增加阻力变大。

由上面选项分析可知，上升的平均阻力大于下降的平均阻力，根据W fh =可知小球上升过程中空气阻力做功大于和下降过程中空气阻力做功。

故B 错误。

故选D 。

2．哈尔滨工业大学计算学部设计了一款能够与人协作、共同完成冰壶比赛的机器人。

图像专题：在运动学中的图像，主要是 S-T 图像和 V-T 图像。

题目给我们一个图像，我们首先要看这个图像是描述什么物理量跟什么物理量之间的关系，也就是看横坐标和纵坐标分别表示什么。

这一点非常重要，如果这一步错了，那接下来所有你做的判断很有可能都是错的！我们一定要学会从图像中尽可能多的读取到多一点信息。

给我们一个图像，我们除了要看横纵坐标外，还要看什么呢？1、看变化趋势，看走势。

比如 S-T 图像中，S 是随时间变大了，还是变小了，还是先变大后变小，等等。

2、看起点，也就是看截距。

比如 S-T 图像中 T=0 时的位移，就代表物体的出发点离 O 点多远。

再比如，V-T 图像 中 T=0 时的速度就代表物体的初速度。

3. 看斜率，弄懂图像中斜率代表的物理含义。

一般的，纵轴的单位除以横轴的单位得出来一个单位，这个单位是谁的单位，那么图像中曲线的切线斜率，它的物理含义就代表谁（不信，你试试）。

比如，从 S-T 图像中切线的斜率就代表速度，切线的倾斜程度就代表物体速度的大小，越倾斜，速度就越大。

这里，还要注意速度的正负。

同样，V-T 图像中切线的斜率就代表加速度，切线的倾斜程度就代表物体加速度的大小，越倾斜，加速度就越大。

这里，要注意加速度的正负。

4. 看面积，弄清图像中横纵轴围成的面积代表的物理含义。

一般的，纵轴的单位乘以横轴的单位得出来一个单位， 这个单位是谁的单位，那么面积的物理含义就代表谁（不信，你试试）。

比如，V-T 图像中的面积就代表位移。

在这里，试卷对我们的要求就更高了，要求我们还要定量算出位移的大小。

追及、相遇问题常有以图像题出现的。

5.看交点。

如果时间为 t1 时，两曲线有交点，那就说明，这时候两物体有相同的物理量，这个物理量就是纵轴。

比如，S-T 图中如果图像有交点，那就说明那个时刻有相同的位移。

【练习题】1 某同学从学校匀速向东去邮局，邮寄信后返回学校,在图中能够正确反映该同学运动情况 s-t 图像应是图应是()2. 图为 P 、Q 两物体沿同一直线作直线运动的 s-t 图，下列说法中正确的有( )A. t 1 前，P 在 Q 的前面B. 0～t 1，Q 的路程比 P 的大C. 0～t 1，P 、Q 的平均速度大小相等，方向相同D.P 做匀变速直线运动，Q 做非匀变速直线运动3. 物体 A 、B 的 s-t 图像如图所示，由右图可知 ()A.从第 3s 起，两物体运动方向相同，且 vA>vBB.两物体由同一位置开始运动，但物体A 比B 迟 3s 才开始运动C.在 5s 内物体的位移相同，5s 末 A 、B 相遇D.5s 内 A 、B 的加速度相等4.A 、B 、C 三质点同时同地沿一直线运动，其 s －t 图象如图所示，则在 0～t 0 这段时间内，下列说法中正确的是 ()SA ．质点 A 的位移最大B ．质点C 的平均速度最小C ．三质点的位移大小相等D ．三质点平均速度不相等t第 1 页 共 3 页tABC第 2 页 共 3 页5. 某物体运动的图象如图所示，则物体做 ( )A ．往复运动B ．匀变速直线运动C ．朝某一方向的直线运动D ．不能确定6.一枚火箭由地面竖直向上发射，其 v-t 图象如图所示，由图象可知（ ）A. 0－t 1 时间内火箭的加速度小于 t 1－t 2 时间内火箭的加速度B. 在 0－t 2 时间内火箭上升，t 2－t 3 时间内火箭下落C. t 2 时刻火箭离地面最远D.t 3 时刻火箭回到地面7. 如图为一物体沿直线运动的速度图象，由此可知 ()A. 2s 末物体返回出发点B. 4s 末物体运动方向改变C. 3s 末与 5s 的加速度大小相等，方向相反D. 8s 内物体的位移为零8.一台先进的升降机被安装在某建筑工地上，升降机的运动情况由电脑控制，一次竖直向上运送重物时，电脑屏幕上显示出重物运动的 v —t 图线如图所示，则由图线可知 ( )A. 重物先向上运动而后又向下运动B ．重物的加速度先增大后减小 C ．重物的速度先增大后减小 D ．重物的位移先增大后减小9. 如图所示为初速度 v0 沿直线运动的物体的速度图象，其末速度为 v ， O在时间 t 内，下列关于物体的平均速度和加速度 a 说法正确的是 ( )vA.v + v ，a 随时间减小 vv > 0B. v 2+ v v >0 2C. v < v 0+ v 2 D.v = v 0 + v 2，a 随时间增大，a 随时间减小，a 随时间减小v 0Ott10. a 和 b 两个物体在同一直线上运动, 它们的 v －t 图像分别如图中的 a 和 b 所示. 在 t1 时刻： ()A . 它们的运动方向相反B. 它们的加速度方向相反C. a 的速度比 b 的速度大D. b 的速度比 a 的速度大11.小球由空中某点自由下落,与地面相碰后,弹至某一高度,小球下落和弹起过程的速度图象如图所示,不计空气阻力, 则 ( )A. 小球下落的最大速度为 5 m/sB. 小球向上弹起的最大高度为 3 mC. 两个过程小球的加速度大小都为 10 m/s2D.两个过程加速度大小相同，方向相反第 3 页共3 页参考答案：图像专题：1.C 2.AC 3.AC 4.C 5.C 6.A 7.CD 8.C 9.C 10.BD 11.AC第 4 页共3 页“”“”At the end, Xiao Bian gives you a passage. Minand once said, "people who learn to learn are very happy people.". In every wonderful life, learning is an eternal theme. As a professional clerical and teaching position, I understand the importance of continuous learning, "life is diligent, nothing can be gained", only continuous learning can achieve better self. Only by constantly learning and mastering the latest relevant knowledge, can employees from all walks of life keep up with the pace of enterprise development and innovate to meet the needs of the market. This document is also edited by my studio professionals, there may be errors in the document, if there are errors, please correct, thank you!。

题型一运动学和动力学图象1．v－t图象(1)图象意义：在v－t图象中，图象上某点的斜率表示对应时刻的加速度，斜率的正负表示加速度的方向。

(2)注意：加速度沿正方向并不表示物体做加速运动，加速度和速度同向时物体做加速运动。

2．x－t图象(1)图象意义：在x－t图象上，图象上某点的斜率表示对应时刻的速度，斜率的正负表示速度的方向。

(2)注意：在x－t图象中，斜率绝对值的变化反映加速度的方向。

斜率的绝对值逐渐增大则物体加速度与速度同向，物体做加速运动；反之，做减速运动。

3．x－v图象x与v的关系式：2ax＝v2－v20，图象表达式：x＝12av2－12av20。

4．基本思路(1)解读图象的坐标轴，理清横轴和纵轴代表的物理量和坐标点的意义。

(2)解读图象的形状、斜率、截距和面积信息。

5．解题技巧(1)可以采用解析法和排除法分析a－t图象和F－t图象。

(2)要树立图象的函数思想，即图象反映的是两个变量间的函数关系，应用物理规律找到两个变量之间的关系是解题关键。

(多选)(2021·高考广东卷)赛龙舟是端午节的传统活动。

下列v－t和s －t图象描述了五条相同的龙舟从同一起点线同时出发、沿长直河道划向同一终点线的运动全过程，其中能反映龙舟甲与其他龙舟在途中出现船头并齐的有()[解析]A图是速度—时间图象，由图可知，甲的速度一直大于乙的速度，所以中途不可能出现甲、乙船头并齐，故A错误；B图是速度—时间图象，由图可知，开始丙的速度大，后来甲的速度大，速度—时间图象中图象与横轴围成的面积表示位移，由图可以判断在中途甲、丙位移会相同，所以在中途甲、丙船头会并齐，故B正确；C图是位移—时间图象，由图可知，丁一直运动在甲的前面，所以中途不可能出现甲、丁船头并齐，故C错误；D图是位移—时间图象，交点表示相遇，所以甲、戊在中途船头会并齐，故D正确。

[答案]BD【针对训练1】(2021·江西八所重点中学4月联考)一质点做匀变速直线运动，其运动的位移—时间图象(x－t图象)如图中实线所示，其中虚线为t1时刻图象的切线，已知当t＝0时质点的速度大小不为零，则质点的加速度大小为()A．2x1t21B．2x2t21C．2（x2－x1）t21D．x2－x1t21解析：选C。

位移时间关系图线反映位移随时间的变化规律，纵坐标的变化量△x表示位移，图线的斜率表示速度的大小．平均速度等于位移与时间之比．结合这些知识分析．
【详解】A．根据图象可知，0-1s内b的位移大于a的位移，时间相等，则b的平均速度大于a的平均速度，故A正确；
B．0～3s时间内a车的路程为3m，b车的路程为s=s1+s2=4m+1m=5m，故B正确；
C．0～3s时间内两车的位移均为-3m，平均速度大小均为1m/s，故C正确；
D．a车做匀速直线运动，加速度为零，b车运动的加速度大小恒定且不等于零，故D错误；
故选ABC.
【点睛】解决本题的关键知道位移时间图线的物理意义，知道图线的斜率表示速度的大小，能够通过图线得出物体运动的方向．
3.甲、乙两个物体在同一直线上运动，其x－t图象分别为曲线a和直线b，其中直线b与曲线a相切于点(4，－15)。已知甲做匀变速直线运动，下列说法正确的是
D.滑块在0～2s内的平均速度等于2～4s内的平均速度
答案及解析：
5.D
【详解】A、在2s末前后速度方向均为正,故速度方向没有发生改变,A错误;
B、在4s末前后图线斜率没变,则加速度没变,故B错误;
C、由图像可知，滑块在2～4s内的位移等于4--6s内的位移大小相等，方向相反，故C错；
D、由图像可知：滑块在0～2s内的位移等于2～4s内的的位移，所以滑块在0～2s内的平均速度等于2～4s内的平均速度，故D对；
【分析】

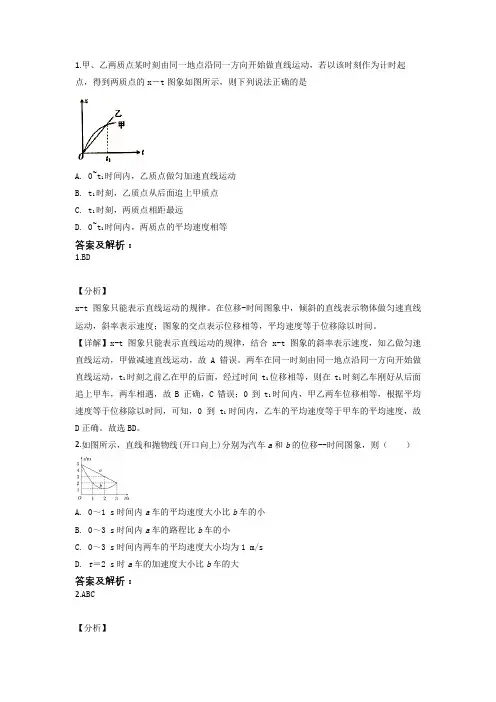

x-t图象只能表示直线运动的规律。在位移-时间图象中，倾斜的直线表示物体做匀速直线运动，斜率表示速度；图象的交点表示位移相等，平均速度等于位移除以时间。
【详解】x-t图象只能表示直线运动的规律，结合x-t图象的斜率表示速度，知乙做匀速直线运动，甲做减速直线运动，故A错误。两车在同一时刻由同一地点沿同一方向开始做直线运动，t1时刻之前乙在甲的后面，经过时间t1位移相等，则在t1时刻乙车刚好从后面追上甲车，两车相遇，故B正确，C错误；0到t1时间内，甲乙两车位移相等，根据平均速度等于位移除以时间，可知，0到t1时间内，乙车的平均速度等于甲车的平均速度，故D正确。故选BD。

高一物理运动的图象试题答案及解析1.某人骑自行车在平直道路上行进，图中的实线记录了自行车开始一段时间内的v-t图象。

某同学在分析图像时用虚线做了近似处理。

下列说法正确的是A．在t1时刻，虚线反映的加速度比实际的大B．在0～t1时间内，由虚线计算出的平均速度比实际的大C．在t1～t2时间内，由虚线计算出的位移比实际的大D．在t3～t4时间内，虚线反映的是匀速直线运动【答案】BD【解析】在t1时刻，虚线的斜率小于实线的斜率，故虚线反映的加速度比实际的小，选项A错误；在0～t1时间内，由虚线计算出的位移比实际大，故由虚线计算出的平均速度比实际的大，选项B正确；在t1～t2时间内，虚线部分围成的面积比实线部分围成的面积小，故由虚线计算出的位移比实际的小，选项C错误；在t3～t4时间内，虚线是平行于横轴的直线，故虚线反映的是匀速直线运动，选项D 正确。

【考点】v-t图线及其物理意义。

2.有四个运动的物体A、B、C、D，物体A、B运动的s－t图象如图中甲所示；物体C、D从同一地点沿同一方向运动的 v－t 图象如图4中乙所示．根据图象做出的以下判断，其中正确的是（）A．物体A和B均做匀速直线运动且A的速度比B更大B．在0─3s的时间内，物体B运动的位移为15mC．t=3s时，物体C追上物体DD．t=3s时，物体C与物体D之间有最大间距【答案】AD【解析】据题意，从甲图可知物体A、B做匀速直线运动，图线A的斜率更大，则物体A的速率较大，故A选项正确；在0-3s内物体B的位移为10m，故B选项错误；从乙图可知，在3s时刻，C、D物体速度相等，此时之后物体C速度大于D的速度，物体C在靠近物体D，故3s时刻C、D有最大距离，且D的位移更大，故C选项错误而D选项正确。

【考点】本题考查对速度-时间图像和位移-时间图像的理解3.如图，物体做平抛运动时，描述物体在竖直方向上的分速度Vy（取向下为正）随时间变化的图像是【答案】D=gt，所以速度与时间成正【解析】平抛运动在竖直方向上是自由落体运动，竖直方向的速度为vy比。

专题01 运动学图像问题（x-t图与v-t图）【专题概述】用图像来描述两个物理量之间的关系，是物理学中常用的方法。

图像是一种直观且形象的语言和工具，它运用数和形的巧妙结合，恰当地表达各种现象的物理过程和物理规律。

运用图像解题的能力可以归纳为以下两个方面：1.读图2、作图和用图依据物体的状态和物理过程所遵循的物理规律，作出与之对应的示意图或数学函数图像来研究和处理问题。

x-t图像v-t图像物理意义表示位移随时间的变化规律，可直接判定各时刻物体的位置或相对参考点的位移表示速度随时间的变化规律，可直接判定各时刻物体的速度图像斜率表示物体运动的速度，其值为正说明物体沿与规定的正方向相同的方向运动，如图线①；其值为负则说明物体沿与规定的正方向相反的方向运动，如图线③表示物体的加速度，其值为正说明物体的加速度方向与规定的正方向相同，如图线①；其值为负则说明加速度方向与规定的正方向相反，如图线③图线 1.倾斜直线表示物体做匀速直线运动，如图线①和③2.与时间轴平行的直线表示物体处于静止状态，如图线②3.图线为曲线表示物体做变速直线运动，如图线④，图线上两点连线的斜率表示这段时间内的平均速度，图线上某点切线的斜率表示该点的瞬时速度1.倾斜直线表示物体做匀变速直线运动，如图线①和③2.与时间轴平行的直线表示物体处于匀速直线运动状态，如图线②3.图线为曲线表示物体做变加速直线运动，如图④，图线上某点切线的斜率表示该点的瞬时加速度截距 1.纵轴上的截距表示开始计时时物体的位移2.横轴上的截距表示相应时刻物体在x=0处1.纵轴上的截距表示物体运动的初速度2.横轴上的截距表示相应时刻物体速度为零面积无意义图线与t轴所围面积表示物体在相应时间内发生的位移，t轴上方面积表示物体的位移为正，t轴下方面积表示物体的位移为负交点两图线相交说明两物体相遇两图线相交说明两物体在此时速度相等【典例精讲】1. 对x-t图像的认识：典例1 如图，折线是表示物体甲从A地向B地运动的x－t图象，直线表示物体乙从B 地向A地运动的x－t图象，则下列说法正确的是( )A．在2～6 s内甲做匀速直线运动B．乙做匀速直线运动，其速度大小为5 m/sC．从计时开始至甲、乙相遇的过程中，乙的位移大小为60 mD．在t＝8 s时，甲、乙两物体的速度大小相等【答案】B典例2 如图所示为甲、乙两物体运动的x－t图象，下列关于甲、乙两物体运动的说法，正确的是( )A．甲、乙两个物体同时出发B．甲、乙两个物体在同一位置出发C．甲的速度比乙的速度小D． t2时刻两个物体速度相同【答案】C2、与s-t有关的追赶问题;典例3如图是在同一条直线上运动的A、B两质点的x－t图象，由图可知( )A．t＝0时，A在B后面B．B质点在t2秒末追上A并在此后跑在A的前面C．在0～t1时间内B的运动速度比A大D．A质点在0～t1做加速运动，之后做匀速运动【答案】B【解析】由图象可知，t＝0时，B在A后面，故A错误；B质点在t2秒末追上A并在此后跑在A的前面，B正确；在0～t1时间内B的斜率小于A，故B的运动速度比A小，C错误；A质点在0～t1时间内做匀速运动，之后处于静止状态，故D错误典例4甲、乙两车某时刻由同一地点沿同一方向开始做直线运动，若以该时刻作为计时起点，得到两车的位移－时间图象如图所示，则下列说法正确的是( )A．t1时刻两车相距B．t1时刻乙车追上甲车C．t1时刻两车的速度刚好相等D．0到t1时间内，乙车的平均速度小于甲车的平均速度【答案】B【解析】由图知，0到t1时间内，乙车在甲车后面追赶，t1时刻追上甲车，A错误，B正确；x－t图象的斜率表示速度，t1时刻乙车速度大于甲车速度，C错误；0到t1时间内，两车位移相等，时间相等，根据＝知，两车平均速度相等，D错误．3 变速运动的x-t图像;典例5物体沿直线运动的位移—时间图象如图所示，则在0～4 s内物体通过的路程s 为 ( )A．s＝2 m B．s＝4 mC．s＝10 m D．s>10 m【答案】C【解析】由图可知：物体在前2 s内位移是4 m，后2 s内位移是－6 m，所以在0～4 s 内物体通过的路程s为10 m，故选C典例6 如图所示为甲、乙、丙三个物体相对于同一位置的x－t图象，它们向同一方向开始运动，则在时间t0内，下列说法正确的是( )A．它们的平均速度相等B．甲的平均速度最大C．乙的位移最小D．图象表示甲、乙、丙三个物体各自的运动轨迹【答案】A4 利用v-t图像求位移典例7 (多选) 甲、乙两车在平直公路上同向行驶，其v －t图象如图所示．已知两车在t＝3 s时并排行驶，则( )A．在t＝1 s时，甲车在乙车后B．在t＝0时，甲车在乙车前7.5 m处C．两车另一次并排行驶的时刻是t＝2 sD．甲、乙车两次并排行驶的位置之间沿公路方向的距离为40 m【答案】BD【解析】在t＝3 s时，两车并排，由图可得在1～3 s内两车发生的位移大小相等，说明在t＝1 s时，两车并排，由图象可得前1 s乙车位移大于甲车位移，且位移差Δx＝x2－x1＝7.5 m，在t＝0时，甲车在乙车前7.5 m处，选项A、C错误，选项B正确；在1～3 s 内两车位移相同，由图象甲可求位移x＝×(10＋30)×2 m＝40 m，选项D正确典例8 如图是直升机由地面起飞的速度图象，试计算直升机能到达的最大高度及25 s 时直升机所在的高度是多少？【答案】600 m 500 m5 v-t图像的综合运用典例9图所示是A、B两物体从同一地点出发，沿相同的方向做直线运动的v－t图象，由图象可知( )A．A比B早出发5 sB．第15 s末A、B速度相等C．前15 s内A的位移比B的位移大50 mD．第10 s末A、B位移之差为75 m【答案】D6 利用图像求追击相遇问题：典例10 在水平轨道上有两列火车A和B,相距s,A车在后面做初速度为、加速度大小为2a的匀减速直线运动,而B车同时做初速度为零、加速度为a的匀加速直线运动,两车运动方向相同。

高二物理运动的图象试题答案及解析1.斜面上的物体受到平行于斜面向下的力F作用，力F随时间变化的图象及物体运动的速度图象如图所示．由图象中的信息能够求出的物理量或可以确定的关系有A．物体的质量m B．斜面的倾角C．D．物体与斜面间的动摩擦因数【答案】AC【解析】设斜面的倾角为θ，由v-t图象可知，在4～6s内物体处于匀速直线运动状态，由平衡条件可知，物体所受到的滑动摩擦力f与拉力F及重力在斜面上的分量平衡，即f=F+mgsinθ，由图F-t图象可知，在2s～6s内，推力F=2N，则物体所受到的摩擦力f=2+mgsinθ，物体在0-2s内做匀加速直线运动，由v-t图象的斜率得出加速度，由F-t图象在0-2s内读出F=3N，由牛顿第二定律得F+mgsinθ-f=ma…③，由①②③解得 m=1kg，故A正确；f=μmgcosθ，物块与斜面之间的动摩擦因数，故C正确；由于θ未知，故不能算出μ，故B、D错误。

【考点】牛顿第二定律；匀变速直线运动的速度与时间的关系2.甲、乙两辆汽车在平直的公路上沿同一方向做直线运动，t＝0时刻同时经过公路旁的同一个路标．在描述两车运动的vt图象中（如图所示），直线a、b分别描述了甲、乙两车在0～20 s的运动情况．关于两车之间的位移关系，下列说法正确的是（）．A．在0～10 s内两车逐渐靠近B．在10～20 s内两车逐渐远离C．在5～15 s内两车的位移相等D．在t＝10 s时两车在公路上相遇【答案】C【解析】甲车做速度为5 m/s的匀速直线运动，乙车做初速度为10 m/s的匀减速直线运动．在t ＝10 s时，两车的速度相同，在此之前，甲车的速度小于乙车的速度，两车的距离越来越大；在此之后，甲车的速度大于乙车的速度，两车的距离又逐渐减小，在t＝20 s时两车相遇，故选项A、B、D均错.5～15 s内，两图线与时间轴所围成的面积相等，故两车的位移相等，选项C正确．答案C【考点】匀变速直线运动的规律和图像3.如图所示，一轻质弹簧一端固定在竖直墙壁上，另一自由端位于O点，现用一滑块将弹簧的自由端（与滑块未拴接）从O点压缩至A点后于t=0时刻由静止释放，滑块t1时刻经过O点，t2时刻运动到B点停止。

高中物理vt图像测试题及答案一、选择题1. 在vt图像中，斜率代表的物理量是（）A. 速度B. 加速度C. 位移D. 时间答案：B2. 一个物体做匀加速直线运动，其vt图像的斜率会（）A. 保持不变B. 逐渐增大C. 逐渐减小D. 先增大后减小答案：A3. 以下哪个选项描述的是vt图像的纵轴（）A. 时间B. 速度C. 位移D. 加速度答案：B4. 一个物体在vt图像中呈现直线，说明物体的运动是（）A. 匀速直线运动B. 匀加速直线运动C. 非匀变速直线运动D. 静止答案：A5. vt图像中，曲线表示物体的运动是（）A. 匀速直线运动B. 匀加速直线运动C. 变加速直线运动D. 静止答案：C二、填空题6. 在vt图像中，如果图像与时间轴围成的面积代表的是物体的位移，则物体的加速度为______。

答案：07. 一个物体在vt图像中呈现抛物线形状，这表明物体的运动是______。

答案：匀加速直线运动8. 根据vt图像，如果物体的速度随时间的增加而减小，则物体的加速度为______。

答案：负值三、简答题9. 描述vt图像中，直线与曲线的区别及其代表的物理意义。

答案：在vt图像中，直线代表物体的速度随时间的变化是恒定的，即匀速直线运动。

曲线则表示物体的速度随时间的变化是非恒定的，即变速运动。

直线的斜率代表加速度，曲线的斜率随时间变化，代表加速度的变化。

四、计算题10. 一个物体在vt图像中呈现一条斜率为2 m/s²的直线，求物体在10秒内的位移。

答案：物体在10秒内的位移为20米。

因为直线的斜率代表加速度，根据公式s = ut + 1/2at²，其中u为初速度，a为加速度，t为时间。

由于是匀加速直线运动，初速度u为0，所以s = 1/2 * 2 * 10² =20米。

高一物理运动的图象试题答案及解析1.物体在合外力作用下做直线运动的v一t图象如图所示。

下列表述正确的是A．在0—1s内，合外力做正功B．在0—2s内，合外力总是做负功C．在1—2s内，合外力不做功D．在0—3s内，合外力总是做正功【答案】A【解析】在内，因物体的速度增大，故动能增大，则由动能定理可知合外力做正功，故A正确；在内，物体的速度减小时，故动能减小时，由动能定理可知合外力做负功，即在内，合外力先做正功后做负功，故B错误C错误；由以上分析可知，合外力先做正功再做负功，故D错误。

【考点】考查了v-t图像，功的计算2.如图所示，在下列表示物体运动规律的图象中，表示同一运动规律的是（）A．甲和丙B．甲和丁C．乙和丙D．乙和丁【答案】C【解析】甲图：位移不随时间而变化，说明物体处于静止状态．丙图表示物体做匀速直线运动．故A错误；甲图表示物体处于静止状态，丁图表示物体做匀加速直线运动，与甲图的运动规律不同．故B错误；乙图和丙图都表示物体做匀速直线运动，表示同一运动规律．故C正确；乙图表示物体做匀速直线运动，丁图表示物体做匀加速直线运动，两图表示的运动规律不同．故D 错误。

【考点】匀变速直线运动的图像3.如图示是一个物体向东运动的v-t图像，由图可知，在0~2s内物体的加速度大小是，方向是；在2~6s内物体的加速度大小为；在6~9s内物体的加速度大小为，方向为。

【答案】3m/s2向东； 0； 2m/s2向西【解析】v-t图像的斜率表示物体运动的加速度，所以在0~2s内物体的加速度大小是，和正方向相同，所以向东在2~6s内物体的加速度大小为0，做匀速直线运动在6~9s内物体的加速度大小为，和负方向相反，所以向西【考点】考查了对v-t图像的理解点评：关键是摘掉v-t图像的斜率表示物体运动的加速度，正负表示方向4.图示为一辆汽车在某段平直的公路上行驶的v-t图象，请根据此图象，求：（1）汽车的加速度；（2）汽车在0～30s内的位移．【答案】（1）4（2）420m【解析】（1）由图象可知，汽车的初速度 2分30s末的速度 2分由运动学公式可得： 2分（2）求0～30s内的位移图象的面积，面积为 3分所以0～30s内的位移为420m 1分【考点】考查了对v-t图像的理解点评：关键是理解图像所代表的物理含义，基础题，比较简单5.如图所示位移图象和速度图象中表示物体做匀速直线运动的是【答案】AC【解析】在s-t图像中，匀速直线运动应该是一条倾斜的直线，所以A对。

高三物理运动的图象试题1.如图所示是质量为1kg的滑块在水平面上做直线运动的v-t图象.下列判断正确的是A．在t=1s时，滑块的加速度为零B．在1s-5 s时间内，合力做功的平均功率为2 WC．在4s-6 s时间内，滑块的平均速度大小为2.5 m/sD．在5s-6 s时间内，滑块受到的合力大小为2 N【答案】B【解析】在时，滑块的加速度为：，故A错误；在时间内，根据动能定理合力做功为：，则合力做功的功率为：，故B正确；在4s-6 s时间内，滑块的位移为：，则滑块的平均速度大小为：，故C错误；在5s-6 s时间内，滑块的加速度为：，根据牛顿第二定律为：，故D错误。

【考点】考查了v-t图像2.如图甲所示，足够长的光滑平行金属导轨MN、PQ倾斜放置，两导轨间距离L="l.0" m，导轨平面与水平面间的夹角，磁感应强度为B的匀强磁场垂直于导轨平面向上，导轨的M、P两端连接阻值R=1.5Ω的电阻，金属棒ab垂直于导轨放置并用细线通过光滑定滑轮与重物相连，金属棒ab的质量m=0.4kg，电阻r=0.5Ω，重物的质量M=0.6kg。

现将金属棒由静止释放，金属棒沿导轨上滑的距离与时间的关系图象如图乙所示。

不计导轨电阻，g取10m/s2。

求：（1）磁感应强度B的大小；（2）1.5 s时间内通过电阻R的电荷量；（3）1.5 s时间内电阻R产生的热量。

【答案】（1）（2）（3）【解析】（1）由图象可知金属棒匀速运动时根据受力平衡有求得（2）由法拉第电磁感应定律（3）对重物及金属棒组成的系统，根据能的转化与守恒有【考点】本题考查位移时间图像、物体平衡条件、安培力，闭合电路欧姆定律，法拉第电磁感应定律和能量守恒定律。

3.质点做直线运动的速度—时间图象如图所示，该质点A．在第1秒末速度方向发生了改变B．在第2秒末加速度方向发生了改变C．在前2秒内发生的位移为零D．第3秒和第5秒末的位置相同【答案】D【解析】速度图象的正负表示速度的方向，而在前2s内，运动方向没有变化，故A错；图象的斜率表示加速度，第2秒末斜率不变，所以加速度不变，故B错；前两秒内图象都在时间轴上方，故质点位移为图线与坐标轴所围成的面积，C错；同理，由图象面积可以知道，第4秒内和第5秒内的位移大小相同、方向相反，故D正确。
