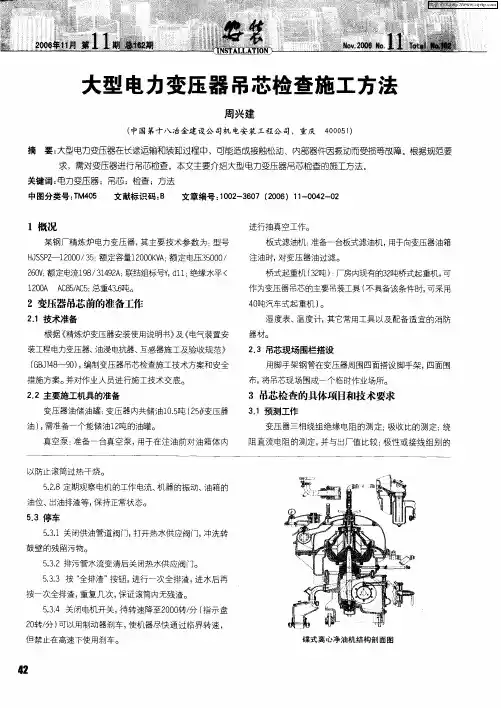

1、变压器是牵引变电所的主要设备，它将电力系统送来的110KV三
相电能经电磁感应原理变换为27.5KV的电力牵引用电，直接送接触
网供电力机车使用，由此可见变压器是牵引变电所的心脏。变压器由
制造厂生产出来后，经过火车或汽车的长途运输，才能座落在变电所
基础上，由于以上几种情况，变压器从内部铁芯结构和线圈之间，线
圈与线圈之间，铁芯和芯柱的磨损，紧固螺栓的松动及脱落，绝缘层
和外引线的破裂，铁芯的移位，电压分接开关的接触情况等情况，这
一切都必须经过吊芯检查才能进行处理，这样才能确保变压器内部结
构的完好，以便安全可靠的投入运行。
因此变压器吊芯检查是一项极为严肃的工作，所以对待这项工作，必
须有高度的责任心，精神集中，听从统一指挥，加强责任心，对于所
有要求检查的项目，必须逐项进行详细检查，并做好记录。
2、变压器吊芯检查前的整备工作：
1）工具、材料：木锤一把、300活动板手4把、250扳手2把、大、
小钳子隔2把、手电筒1只、大、小螺丝刀各1把、手锤1把、油桶
2个、塞尺1把、摇表2500V1块、干湿温度计1只等（以上工具、
材料均应造册登记）
2）吊芯前必须查看天气预报，选好日期。
3）安装滤油机，连接滤油机管道，接引电源。
3、起吊中罩：
1）拆除调压开关，低压套管引线，（确认转换开关位置、做好标记）
2）打开变压器顶盖上的阀门排气。
3）测量油面高度做好记录。
4）考虑大盖起吊高度，挂好钢丝绳，夹角不能大于60度，
5）拆除低压套管（做好标记）
6）拆除中罩螺栓（拆除螺栓应对角逐步拧松，用力要均匀）
4、内部检查：
1）铁芯检查：检查铁芯应无移位，接地良好，所有穿芯螺栓应紧固，
穿心螺栓与铁芯及轭铁，以及铁芯与铁轭之间的绝缘良好（用1000V
摇表摇试1分钟一般不低于10兆欧）测量电阻值做好记录。
2）线圈检查：线圈绝缘及层间绝缘垫应完整无松动，高低压线圈无
变形和移位，线圈与铁芯及轭铁间的绝缘垫应完整，绝缘隔板的绑扎
应紧固，线圈的压紧顶丝应紧顶护环，防松螺帽应拧紧。
3）电压分接开关：分接头应清洁，接触紧密，触头间应有足够的压
力，弹性良好，分接头的凸轮小轴销子应完整，无损，分接开关传动
机构的连接和固定应牢固，可靠，检查方法，触头间为线接触时用
0.05×10豪米塞尺应塞不进去，面接触时塞入面积不得大于25％
4）引线及引线架：高低压引线固定应牢固，绝缘包扎无破损现象，
木质螺栓无损坏，防松绑扎应完整，引线接线正确，与套管连接牢靠，
将所有铁质、木质螺栓按部位紧固一遍。
5）油箱及油路：油箱内部清洁、没有锈蚀残宵，及油垢，铁芯与线
圈间油路畅通，无堵塞现象，最后用清洁的变压器油进行冲洗。
5、盖中罩和各部件安装及注油：
1）检查工作结束后应及时按清单清理工具及材料，确认无误后方可
吊装中罩。
2）按原作的记号位置安装分接开关传动机构，并转动手柄观察连杆
的转动情况确认位置无误，并应由试验人员测试各位置接触电阻值。
3）安装低压套管及引出线。
4）安装高压套管及引线。
5）安装油枕及瓦斯继电器。
6）安装散热器及温度计。
7）附件及中罩安装完成后往变压器内注油，检查安装工作结束。
6、变压器吊芯检查及附件安装注意事项：
1）变压器吊芯检查应有专人负责，统一指挥，分工明确。
2）吊车司机要由有起吊经验的人承担，起吊应平稳。
3）有关参加检查安装人员身上不能带任何金属物件，以防在检查安
装过程中掉入变压器内。
4）变压器周围应用防护绳，并挂上禁止非工作人员入内的标志牌。
5）箱盖在起吊过程中四角栓上绳子拉住，箱盖不得与铁芯、线圈碰
撞。
6）紧固各部螺栓时不得用力过大，以免损坏零部件，特别是木质螺
栓及绝缘部分等。
7)拆装高低压套时扳手及螺母、垫片一定要拿好防止掉入箱内，
8）分接开关安装位置内外应一致。
9）箱底螺栓要对角均匀紧固，胶垫的压缝要均匀，胶垫的压缩厚度
不能超过70％
10）抽、注油时必须先打开变压器顶盖上的排气孔，以免滤油机吸力
过大损坏内部元件。
