变压器的吊芯操作规程

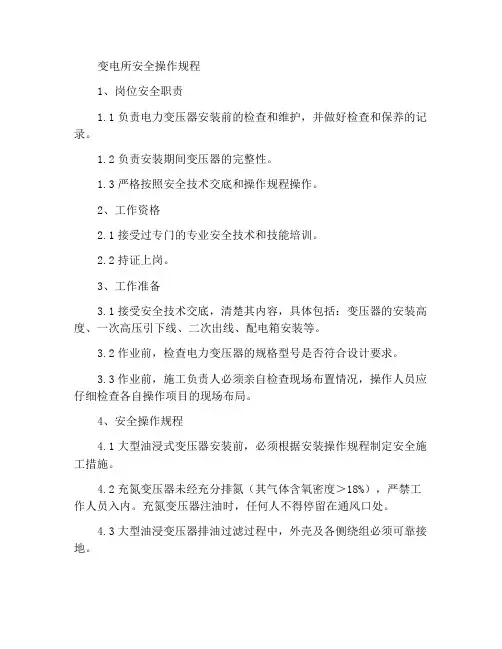

变电所安全操作规程1、岗位安全职责1.1负责电力变压器安装前的检查和维护，并做好检查和保养的记录。

1.2负责安装期间变压器的完整性。

1.3严格按照安全技术交底和操作规程操作。

2、工作资格2.1接受过专门的专业安全技术和技能培训。

2.2持证上岗。

3、工作准备3.1接受安全技术交底，清楚其内容，具体包括：变压器的安装高度、一次高压引下线、二次出线、配电箱安装等。

3.2作业前，检查电力变压器的规格型号是否符合设计要求。

3.3作业前，施工负责人必须亲自检查现场布置情况，操作人员应仔细检查各自操作项目的现场布局。

4、安全操作规程4.1大型油浸式变压器安装前，必须根据安装操作规程制定安全施工措施。

4.2充氮变压器未经充分排氮（其气体含氧密度＞18%），严禁工作人员入内。

充氮变压器注油时，任何人不得停留在通风口处。

4.3大型油浸变压器排油过滤过程中，外壳及各侧绕组必须可靠接地。

4.4变压器吊芯检查时，不得将芯子叠放在油箱上，应将其放置在事先准备好的干净垫子上。

在放松起吊绳索前，不得在芯子上进行任何工作。

4.5变压器吊罩检查时，应拆除盖子并将其放置在干净的垫木上，再开始芯部检查工作。

吊罩时四周均应设专人监护，严禁外罩碰及芯部任何部位。

4.6变压器吊芯或吊盖必须平稳升降。

4.7进行变压器内部检查时，通风和照明必须良好，并设专人监护；工作人员应穿无钮扣、无口袋的工作服、耐油防滑靴，带入的工具必须拴绳、登记、清点，严格防止工具和杂物留在体内。

4.8必须对称均匀地拧紧盖法兰螺栓。

4.9检查大型变压器铁芯时，应搭设脚手架，严禁攀登引线木架上下。

4.10储油和油处理现场必须配备足够可靠的消防设备，必须制定明确的消防责任制，场地应平整、清洁，10m范围内不得有火种及易燃易爆物品。

4.11当变压器附件有缺陷且需要焊接时，应放尽残油，除净表面油污，运至安全地点后进行。

4.12变压器引线焊接不良需要现场补焊时，应采取绝热和隔离措施。

CATALOGUE目录•引言•变压器现场吊芯检修流程•变压器现场吊芯检修技术要点•变压器现场吊芯检修质量控制•变压器现场吊芯检修安全措施•变压器现场吊芯检修实例分析配电变压器是电力系统中重要的设备之一，主要作用是改变电压和传输电能。

在长期运行过程中，配电变压器可能会受到各种因素的影响，如过载、短路、雷击等，导致内部零件的损坏或性能下降。

为了确保配电变压器的正常运行，及时进行检修是必要的。

背景介绍避免因配电变压器故障导致的停电和安全事故，保障电力系统的稳定运行和人民群众的生命财产安全。

目的和意义意义目的制定检修计划提前准备好各种工具和材料，如起重设备、吊具、拆卸工具、绝缘材料等。

准备工具和材料停电操作准备工作安装吊芯支架吊芯作业固定芯030201吊芯操作步骤检查芯修复问题测试功能检修步骤防止损坏在吊芯和检修过程中，要防止对芯造成损坏，如避免碰撞、摩擦等。

安全操作操作人员需要经过专业培训，熟悉操作流程和安全规范。

保持清洁在检修过程中，要保持芯的清洁，防止灰尘、杂质等污染。

吊芯及检修过程中的注意事项变压器外观检查连接部位检查绝缘测试吊芯前检查选用合适的起重设备吊芯前准备工作吊芯方法选择铁芯检查其他部件检查线圈检查芯体检查与处理油样采集油处理变压器油处理线圈组装根据原变压器的接线方式，正确组装线圈。

铁芯组装将铁芯与线圈组装在一起，注意调整间隙，确保装配紧密。

其他部件组装将分接开关、散热器等其他部件按照原有结构组装回去。

芯体组装在准备阶段，要明确本次检修的目的、内容和要求，为后续工作做好充分准备。

明确检修目的和内容制定详细的检修计划严格审查检修人员资质准备必要的检修设备根据实际情况，制定详细的检修计划，包括时间安排、人员分工、工具材料、安全措施等方面。

对参与检修的工作人员进行严格审查，确保他们具备相应的技术能力和工作经验。

根据检修计划，准备必要的检修设备、工具和材料，确保它们处于良好的工作状态。

清洗变压器内部做好绝缘保护严格执行检修规程在检修阶段，要严格执行电力设备的检修规程，确保检修质量和安全。

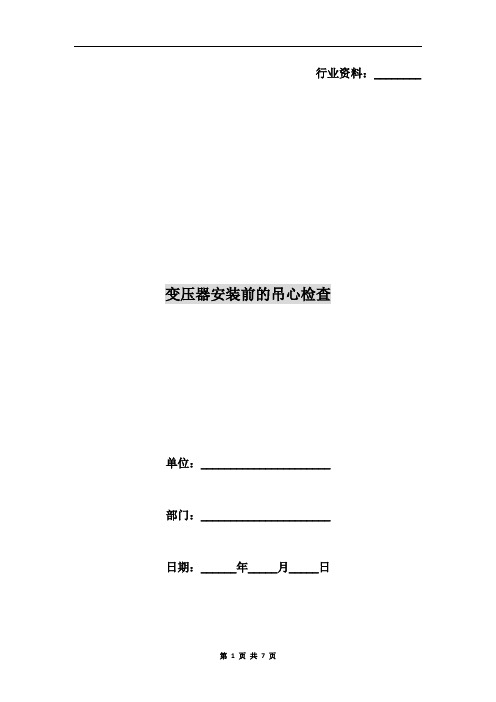

行业资料：________ 变压器安装前的吊心检查单位：______________________部门：______________________日期：______年_____月_____日第1 页共7 页变压器安装前的吊心检查在《农电装置技术管理规程》中规定，变压器安装前应作详细检查，并规定560kV·A以上变压器经长途运输，安装前应进行吊心作全面检查(制造厂家有特殊说明不允许吊心者除外)。

实际工作已充分证明，变压器在安装地点的吊心检查，对防止变压器的近期和远期事故是一个有力措施。

1吊心检查的内容和吊心时的注意事项1.1吊心检查时应注意空气温度和变压器身的温度，吊心时一定要在器身温度高于空气温度情况下进行，从而防止空气中的潮气进入线圈。

吊心时的空气温度不宜低于0℃，变压器铁心的温度不应低于周围空气温度。

1.2减少吊出器身暴露在空气中的时间心子暴露在空气中的时间越长，受潮的可能性就越大，受潮的程度也就越深，因此，吊心时间应尽可能缩短。

根据实际经验，规程对此作了如下规定：空气湿度不超过65％时，为16h；空气湿度不超过75％时，为12h；其时间的计算，对带油运输的变压器而言，由开始放油时间算起，对不带油运输的变压器，由揭开顶盖或打开任一堵塞孔时算起，至注油开始或大盖及孔板均已封上为止。

心子检查应尽可能在干燥清洁的室内进行，在露天进行检查时，场地四周应清洁，并应有防止雨雪、灰尘落入的措施。

雪天或雾天不宜进行吊心检查。

第 2 页共 7 页2吊心检查的内容与要求2.1所有螺栓应紧固，并应有防松措施，木质螺栓应完好，防松绑扎应坚固。

2.2铁心与线圈间应无油垢，油路应畅通无堵塞。

2.3铁心无变形，表面漆层完好，铁心接地良好。

2.4线圈的绝缘层完整，表面无变色、脆裂或击穿等缺陷。

高、低压线圈无移动变形现象。

2.5各组线圈应排列整齐，间隙均匀；线圈间、线圈与铁心及铁心与轭铁间的绝缘垫，应完整无松动；绝缘板的绑扎应紧固。

油浸式变压器有载分接开关吊芯大修流程及注意事项摘要；变压器是电力系统中的重要设备，对电能的经济传输、灵活应用和安全使用具有重大意义，我国目前110kV及以上电压等级的油浸式变压器，其使用的调压方式大多数为有载调压，大部分油浸式变压器采用的均为非真空式有载调压分接开关，该机构在频繁调压过程中由于触头之间产生电弧，使得变压油受热分解，产生气体，油浸式变压器有载分接开关吊芯检查的工作就显得尤为重要，本文给出有载分接开关吊芯工作的完整流程，芯体检查的注意事项，意在给吊芯工作提出指导。

关键词；有载分接开关；吊芯流程；吊芯调试；变压器大修一、引言油浸式变压器调压方式分为两种：有载调压及无载调压方式，有载调压方式即分接开关可以在变压器运行时带负荷进行切换。

无载调压方式即分接开关只能在变压器停电时进行切换。

本文以实例讲解给出油浸式变压器有载分接开关吊芯大修流程及注意事项。

二、有载分接开关吊芯大修流程及注意事项220kV降压变220kV#1主变于2017年12月1日、2018年9月29日共发生发生两次有载瓦斯继电器轻瓦斯告警，为进一步对分接开关内部情况进行检查，按照工作计划，决定对220kV#1主变有载分接开关进行吊芯检查工作。

220kV#1主变厂家：常州东芝变压器有限公司，型号：SFPSZ9-180000/220GYW，投运时间：2007年03月10日，已运行12年，分接开关厂家：MR，型号：MⅢ-600Y-123/C-10 17 1G。

（一）分接开关吊芯前试验、检查1.绕组连同套管直流电阻试验：（1）1600kVA及以上变压器，各相绕组电阻相互间的差别不应大于三相平均值的2%，无中性点引出的绕组，线间差别不应大于三相平均值的1%。

（2）与以前相同部位测得值比较，其变化不应大于2%。

2.操作试验：检查电动操作分接开关机构动作正常。

3.吊芯前核对分接开关头盖处档位指示、电动机构箱处的档位指示、变送器显示的档位指示、与后台监控机档位是否一致，并做好记录。

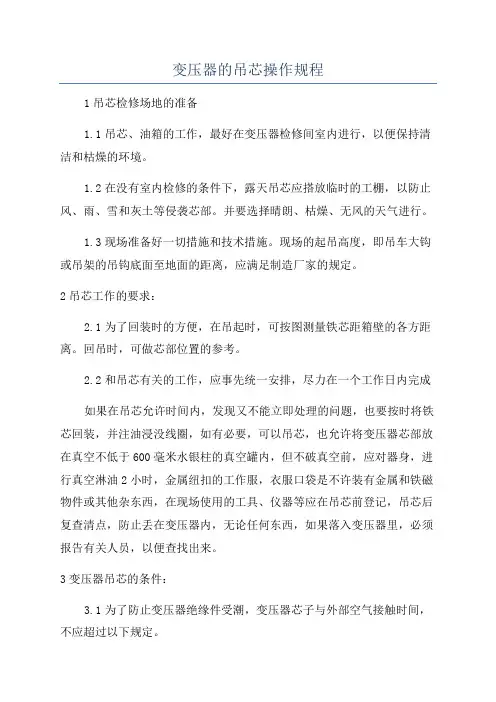

变压器的吊芯操作规程1吊芯检修场地的准备1.1吊芯、油箱的工作，最好在变压器检修间室内进行，以便保持清洁和枯燥的环境。

1.2在没有室内检修的条件下，露天吊芯应搭放临时的工棚，以防止风、雨、雪和灰土等侵袭芯部。

并要选择晴朗、枯燥、无风的天气进行。

1.3现场准备好一切措施和技术措施。

现场的起吊高度，即吊车大钩或吊架的吊钩底面至地面的距离，应满足制造厂家的规定。

2吊芯工作的要求：2.1为了回装时的方便，在吊起时，可按图测量铁芯距箱壁的各方距离。

回吊时，可做芯部位置的参考。

2.2和吊芯有关的工作，应事先统一安排，尽力在一个工作日内完成如果在吊芯允许时间内，发现又不能立即处理的问题，也要按时将铁芯回装，并注油浸没线圈，如有必要，可以吊芯，也允许将变压器芯部放在真空不低于600毫米水银柱的真空罐内，但不破真空前，应对器身，进行真空淋油2小时，金属纽扣的工作服，衣服口袋是不许装有金属和铁磁物件或其他杂东西，在现场使用的工具、仪器等应在吊芯前登记，吊芯后复查清点，防止丢在变压器内，无论任何东西，如果落入变压器里，必须报告有关人员，以便查找出来。

3变压器吊芯的条件：3.1为了防止变压器绝缘件受潮，变压器芯子与外部空气接触时间，不应超过以下规定。

枯燥天气〔空气相对湿度不超过65%〕时允许16小时。

潮湿天气〔空气相对湿度不超过75%〕时允许12小时。

3.2吊芯中解体的绝缘部件，在允许的吊芯时间内保存，可以用白布包好，做好标记后放在清洁枯燥的地方，如果放的时间教长，那么应放在合格的变压器油中。

3.3吊芯时电力变压器芯部温度，应与周围空气温度相接近或高于周围空气温度。

3.4如果在雨天或雾天，阴雨潮湿的季节吊芯，只允许在室内进行，并且室温要比室外空气温度高于10℃以上和芯部与室温相接近，或者将芯部加热，使其比周围空气温度高10℃以上。

3.5如果空气相对温度在75%以上，一般不允许吊芯，假设必须吊芯，那么必须使变压器芯部温度高于温度10℃以上。

变压器吊芯检查的步骤与方法变压器是电力系统中常见的电气设备之一，其作用是将高电压变换为低电压或将低电压变换为高电压。

变压器的核心部件是铁芯，也称为吊芯。

为了确保变压器的正常运行，定期检查和维护吊芯非常重要。

本文将介绍变压器吊芯检查的步骤和方法。

1. 准备工作在进行吊芯检查之前，首先需要确保变压器处于停电状态。

同时，准备好所需的工具和设备，如手电筒、测量仪器、绝缘手套等。

2. 外观检查首先进行外观检查，仔细观察吊芯的外部情况。

检查吊芯是否存在明显的变形、裂纹或划痕。

同时，检查吊芯的表面是否有积尘或油污，这可能会影响变压器的散热性能。

3. 清洁处理如果发现吊芯表面有积尘或油污，应及时进行清洁处理。

可以使用干净的布或棉签蘸取专用清洁剂，轻轻擦拭吊芯表面。

注意不要使用过硬或有尖锐边缘的物体，以免划伤吊芯。

4. 绝缘测试绝缘测试是判断吊芯绝缘状况的重要方法。

使用绝缘电阻测试仪器对吊芯进行绝缘测试。

测试仪器的接线应正确连接，并按照仪器说明书进行操作。

记录测试结果，并与变压器的绝缘要求进行比对。

5. 磁通检测磁通是变压器运行的关键因素之一。

使用磁通检测仪器对吊芯进行磁通检测。

根据仪器的使用说明，将检测仪器正确连接到吊芯上，并记录检测结果。

如果发现磁通异常，应及时采取相应的措施修复或更换吊芯。

6. 温升测试变压器吊芯的温升情况直接关系到其散热性能和安全性能。

使用温升测试仪器对吊芯进行温升测试。

测试仪器的接线应正确连接，并按照仪器说明书进行操作。

测试过程中，应控制电流和时间，以避免过高的温度对吊芯造成损害。

7. 油质检查变压器吊芯通常会浸泡在绝缘油中，因此油质的检查是非常重要的。

使用油质检测仪器对绝缘油进行测试，并记录测试结果。

检查油质的酸值、水分含量、气体含量等指标是否符合要求。

如果发现油质异常，应及时更换绝缘油。

8. 其他检查除了以上步骤外，还可以根据需要进行其他检查，如吊芯连接部分的紧固情况、接地线的连接情况等。

变压器有载分接开关原理及吊芯检修流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!变压器有载分接开关原理与吊芯检修流程详解一、变压器有载分接开关原理有载分接开关是电力变压器中一个重要的组成部分，主要用于调整变压器的输出电压，以适应电网电压的变化。

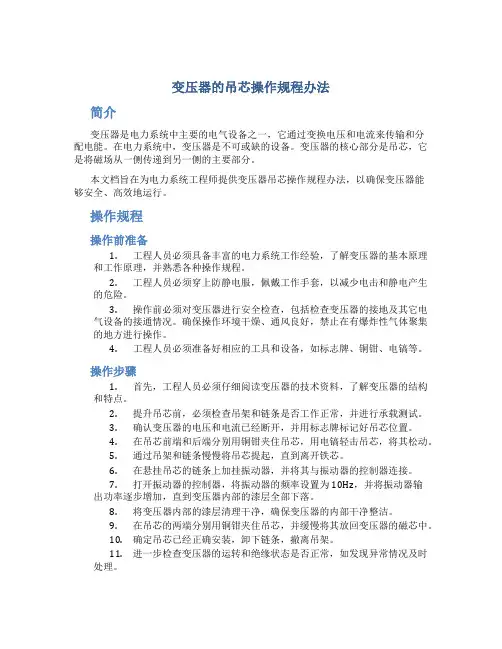

变压器的吊芯操作规程办法简介变压器是电力系统中主要的电气设备之一，它通过变换电压和电流来传输和分配电能。

在电力系统中，变压器是不可或缺的设备。

变压器的核心部分是吊芯，它是将磁场从一侧传递到另一侧的主要部分。

本文档旨在为电力系统工程师提供变压器吊芯操作规程办法，以确保变压器能够安全、高效地运行。

操作规程操作前准备1.工程人员必须具备丰富的电力系统工作经验，了解变压器的基本原理和工作原理，并熟悉各种操作规程。

2.工程人员必须穿上防静电服，佩戴工作手套，以减少电击和静电产生的危险。

3.操作前必须对变压器进行安全检查，包括检查变压器的接地及其它电气设备的接通情况。

确保操作环境干燥、通风良好，禁止在有爆炸性气体聚集的地方进行操作。

4.工程人员必须准备好相应的工具和设备，如标志牌、铜钳、电镐等。

操作步骤1.首先，工程人员必须仔细阅读变压器的技术资料，了解变压器的结构和特点。

2.提升吊芯前，必须检查吊架和链条是否工作正常，并进行承载测试。

3.确认变压器的电压和电流已经断开，并用标志牌标记好吊芯位置。

4.在吊芯前端和后端分别用铜钳夹住吊芯，用电镐轻击吊芯，将其松动。

5.通过吊架和链条慢慢将吊芯提起，直到离开铁芯。

6.在悬挂吊芯的链条上加挂振动器，并将其与振动器的控制器连接。

7.打开振动器的控制器，将振动器的频率设置为10Hz，并将振动器输出功率逐步增加，直到变压器内部的漆层全部下落。

8.将变压器内部的漆层清理干净，确保变压器的内部干净整洁。

9.在吊芯的两端分别用铜钳夹住吊芯，并缓慢将其放回变压器的磁芯中。

10.确定吊芯已经正确安装，卸下链条，撤离吊架。

11.进一步检查变压器的运转和绝缘状态是否正常，如发现异常情况及时处理。

总结变压器的吊芯操作是电力系统工程中必须经常进行的一项任务。

对于工程人员来说，操作过程中必须非常小心、仔细，以确保安全性和操作效率。

在操作前，必须进行充分的准备工作，并阅读变压器的技术资料。

在具体操作过程中，使用正确的工具和设备，并严格按照操作规程进行操作，确保操作顺利完成。

规范操作交直流高压试验变压器变压器操作规程交直流高压试验变压器是发电厂、供电局及科研单位等广阔用户的用来做交流耐压试验的基本试验设备，通过了国家质量监督局的标准，用于对各种电气产品、电器元件、绝交直流高压试验变压器是发电厂、供电局及科研单位等广阔用户的用来做交流耐压试验的基本试验设备，通过了国家质量监督局的标准，用于对各种电气产品、电器元件、绝缘材料等进行规定电压下的绝缘强度试验，考核产品的绝缘水平，发觉被试品的绝缘缺陷，衡量过电压的本领。

特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。

是高压试验中必不可少的紧要设备。

交直流高压试验变压器使用方法（1）试验前,要将高压试验变压器的外壳“┻”端，电源掌控箱的接地端“┻”必需良好接地,否则将危及人身与设备的安全。

（2）操作前必需谙习高压试验变压器与电源掌控箱的电气原理接线图。

假如要做直流耐压与泄漏试验时，可先将高压硅或微安表旋在高压试验变压器的高压端。

（3）准备完毕，检查线路无误后，可合上总电源开关，此时绿色开关指示灯亮，表示电源已接通；同时绿色停止按钮上的指示灯也亮，假如不亮应把调压器手柄按逆时针方向返回零位,绿色停止按钮上的指示灯亮,否则起动按钮拒绝合闸。

（4）按下起动按钮，红色按钮指示灯亮，这时按顺时针每秒1.5～2千伏的速度均匀缓慢地旋动调压器手柄，高压渐渐上升并紧密注意电压表的指示及试品情况，直到调到所需试验高压为止。

（5）要测试产品的耐压试验时间，可拨动定时器所需定时时间再按下定时，即在规定的时间里测试产品耐压，然后报警告知，若被测产品被击穿,过流继电器自动跳闸，此时试品为不合格。

（6）如需保护被测产品免被击穿，可先在高压侧连续接保护球隙调整保护球放电电压为试验电压的1.15倍左右。

交直流高压试验变压器注意事项1、高压电器的绝缘试验的安全正确，除谙习本产品说明书外，必需按国家有关标准和规划进行；GB/T16927—1996《高压试验技术》DL/T596—1996《电力设备防备性试验规程》2、由于本系列产品的设计特点其及结构限制，在额定输出容量下的连续使用不能超过二小时。
