变压器吊芯作业安全措施标准版本

措施内容:一、工程概况本工程为阿尔及利亚2.5MT DRI项目变压器安装施工，其中950区主控楼主要施工内容有：1.30MVA变压器，主体21.4吨，总重38.3吨，两台；2.15MVA变压器，主体12吨，总重25.4吨，两台；3.2MVA变压器，主体2.4吨，总重5.8吨，两台；4.630KVA变压器，主体1.19吨，总重3.165吨，一台。

施工难点：（1）设备吨位大，变压器主体吨位较大，吊装过程缓慢；（2）施工范围较小，倒运繁琐；（3）过程控制，吊装过程不宜过快，应缓慢进行，保证摆动幅度在安全范围内。

二、识别、确认危险源点根据起重机电气设备安装作业特点，结合现场实际，识别确认危险源点如下：（一）.电气设备安装1.作业前不穿戴好劳动保护用品,易导致物体打击或挤压伤害。

3.从地面往起重机上吊运设备，无起重专业人员作业，不使用专业的绳具、卡具；未设置禁区，易导致物料高处坠落，人身伤害，设备材料损坏。

4.工机具使用：操作及使用不当，易造成机械伤害。

5.吊装倒运：设备自重较大，易造成人员挤压伤害。

三、安全技术措施针对上述危险源点，制定安全技术措施如下：1.组织全体施工人员负责人（项目经理、安全员、班长）进行现场实际勘察，熟识施工作业区内的难点、特点，危险点，将注意事项逐点、逐条的记录下来并由安全员和班长分别通过安全会、班组安全列会双重向施工人员讲述清楚。

2.组织全体施工人员进入现场施工区域对工程的环境及危险部位等进行深入了解，并现场再次进行安全技术交底。

3.劳保用品穿戴整齐，防止出现机械伤害，挤压伤害。

4.确认起重设备具备吊运能力，防止物料高处坠落，人身伤害，设备材料损坏。

5.吊装前、中，控制设备摆动幅度不应大于100mm，防止人员挤压伤害或设备掉落。

安全交底责任人：承诺人：。

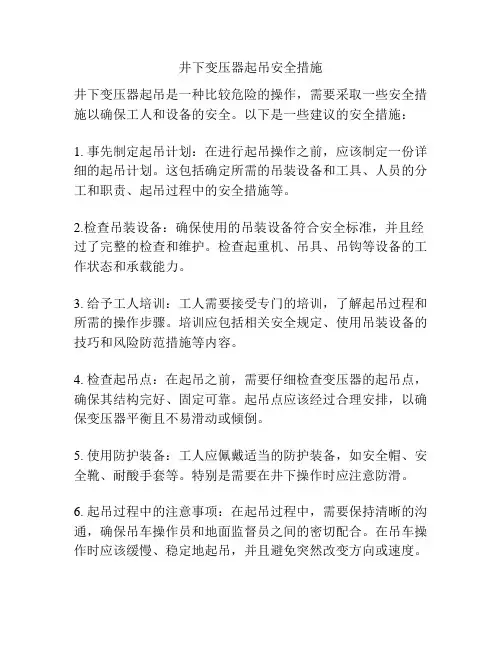

井下变压器起吊安全措施
井下变压器起吊是一种比较危险的操作，需要采取一些安全措施以确保工人和设备的安全。

以下是一些建议的安全措施：
1. 事先制定起吊计划：在进行起吊操作之前，应该制定一份详细的起吊计划。

这包括确定所需的吊装设备和工具、人员的分工和职责、起吊过程中的安全措施等。

2.检查吊装设备：确保使用的吊装设备符合安全标准，并且经过了完整的检查和维护。

检查起重机、吊具、吊钩等设备的工作状态和承载能力。

3. 给予工人培训：工人需要接受专门的培训，了解起吊过程和所需的操作步骤。

培训应包括相关安全规定、使用吊装设备的技巧和风险防范措施等内容。

4. 检查起吊点：在起吊之前，需要仔细检查变压器的起吊点，确保其结构完好、固定可靠。

起吊点应该经过合理安排，以确保变压器平衡且不易滑动或倾倒。

5. 使用防护装备：工人应佩戴适当的防护装备，如安全帽、安全靴、耐酸手套等。

特别是需要在井下操作时应注意防滑。

6. 起吊过程中的注意事项：在起吊过程中，需要保持清晰的沟通，确保吊车操作员和地面监督员之间的密切配合。

在吊车操作时应该缓慢、稳定地起吊，并且避免突然改变方向或速度。

7. 紧急情况预防和应急准备：在进行起吊操作时，应事先制定紧急情况的预防和应急准备计划。

工人应知道如何应对各种突发情况，如变压器滑落、吊具断裂等。

总之，井下变压器起吊操作需要严格遵循安全规程，确保人员和设备的安全。

以上措施仅供参考，具体操作还需根据实际情况制定相应的安全措施。

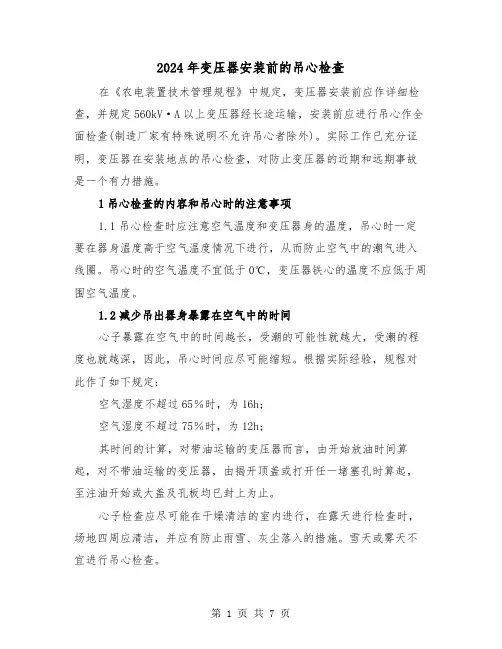

2024年变压器安装前的吊心检查在《农电装置技术管理规程》中规定，变压器安装前应作详细检查，并规定560kV·A以上变压器经长途运输，安装前应进行吊心作全面检查(制造厂家有特殊说明不允许吊心者除外)。

实际工作已充分证明，变压器在安装地点的吊心检查，对防止变压器的近期和远期事故是一个有力措施。

1吊心检查的内容和吊心时的注意事项1.1吊心检查时应注意空气温度和变压器身的温度，吊心时一定要在器身温度高于空气温度情况下进行，从而防止空气中的潮气进入线圈。

吊心时的空气温度不宜低于0℃，变压器铁心的温度不应低于周围空气温度。

1.2减少吊出器身暴露在空气中的时间心子暴露在空气中的时间越长，受潮的可能性就越大，受潮的程度也就越深，因此，吊心时间应尽可能缩短。

根据实际经验，规程对此作了如下规定：空气湿度不超过65％时，为16h；空气湿度不超过75％时，为12h；其时间的计算，对带油运输的变压器而言，由开始放油时间算起，对不带油运输的变压器，由揭开顶盖或打开任一堵塞孔时算起，至注油开始或大盖及孔板均已封上为止。

心子检查应尽可能在干燥清洁的室内进行，在露天进行检查时，场地四周应清洁，并应有防止雨雪、灰尘落入的措施。

雪天或雾天不宜进行吊心检查。

2吊心检查的内容与要求2.1所有螺栓应紧固，并应有防松措施，木质螺栓应完好，防松绑扎应坚固。

2.2铁心与线圈间应无油垢，油路应畅通无堵塞。

2.3铁心无变形，表面漆层完好，铁心接地良好。

2.4线圈的绝缘层完整，表面无变色、脆裂或击穿等缺陷。

高、低压线圈无移动变形现象。

2.5各组线圈应排列整齐，间隙均匀；线圈间、线圈与铁心及铁心与轭铁间的绝缘垫，应完整无松动；绝缘板的绑扎应紧固。

2.6引出线绝缘应良好，包扎紧固无破裂；引出线圈固定牢靠，接触良好紧密，接线正确，其相互间电气距离应符合要求。

2.7绕组压紧顶丝应紧顶护环，止回螺帽应拧紧。

2.8所有能触及的穿心螺栓应联接紧固，并用摇表测量穿心螺栓与铁心及轭铁，以及铁心与轭铁之间的绝缘电阻，并作1000V耐压试验(小容量10kV以下的可用1000V以上的摇表测量，可不作耐压试验)。

CATALOGUE目录•引言•变压器现场吊芯检修流程•变压器现场吊芯检修技术要点•变压器现场吊芯检修质量控制•变压器现场吊芯检修安全措施•变压器现场吊芯检修实例分析配电变压器是电力系统中重要的设备之一，主要作用是改变电压和传输电能。

在长期运行过程中，配电变压器可能会受到各种因素的影响，如过载、短路、雷击等，导致内部零件的损坏或性能下降。

为了确保配电变压器的正常运行，及时进行检修是必要的。

背景介绍避免因配电变压器故障导致的停电和安全事故，保障电力系统的稳定运行和人民群众的生命财产安全。

目的和意义意义目的制定检修计划提前准备好各种工具和材料，如起重设备、吊具、拆卸工具、绝缘材料等。

准备工具和材料停电操作准备工作安装吊芯支架吊芯作业固定芯030201吊芯操作步骤检查芯修复问题测试功能检修步骤防止损坏在吊芯和检修过程中，要防止对芯造成损坏，如避免碰撞、摩擦等。

安全操作操作人员需要经过专业培训，熟悉操作流程和安全规范。

保持清洁在检修过程中，要保持芯的清洁，防止灰尘、杂质等污染。

吊芯及检修过程中的注意事项变压器外观检查连接部位检查绝缘测试吊芯前检查选用合适的起重设备吊芯前准备工作吊芯方法选择铁芯检查其他部件检查线圈检查芯体检查与处理油样采集油处理变压器油处理线圈组装根据原变压器的接线方式，正确组装线圈。

铁芯组装将铁芯与线圈组装在一起，注意调整间隙，确保装配紧密。

其他部件组装将分接开关、散热器等其他部件按照原有结构组装回去。

芯体组装在准备阶段，要明确本次检修的目的、内容和要求，为后续工作做好充分准备。

明确检修目的和内容制定详细的检修计划严格审查检修人员资质准备必要的检修设备根据实际情况，制定详细的检修计划，包括时间安排、人员分工、工具材料、安全措施等方面。

对参与检修的工作人员进行严格审查，确保他们具备相应的技术能力和工作经验。

根据检修计划，准备必要的检修设备、工具和材料，确保它们处于良好的工作状态。

清洗变压器内部做好绝缘保护严格执行检修规程在检修阶段，要严格执行电力设备的检修规程，确保检修质量和安全。

编号:电-D-10成都九江环保发电厂工程成都九江环保发电厂电气专业主变压器吊装措施方案成都九江重钢建设公司项目部二零一零年十月成都九江环保发电厂工程110KV变压器安装措施方案一、工程概况成都九江环保发电厂变压器室内共安装两台SF9-25000/110变压器，分别置于1#、2#变压器室内。

（由于两台变压器各参数和现场条件均大致相同.故本方案仅按单台变压器编制）二、吊装准备1、SF9-25000/11变压器部份数据如下：含油器身吊重37吨。

2、起重工具的选择1）吊装钢丝绳已知设备重Q=37000kg,吊索分支根数H=8。

吊索与垂直线夹角a=45°,所以千斤绳受力(每根)S=Y*Q/H=1.41*37000/8=6521.25kg。

许用拉力P=S*K=6521.25*6=39127.5kg（钢丝绳的破断拉力）。

经查阅起重手册后，拟选用6*37+1型钢丝绳，其抗拉强力为δ=170公斤力/mm2,吊绳拉力选择其直径D=32mm,根据计算公式：S=50D2=50*32*32=51200kg(破断拉力)。

许用拉力P’=S*K=51200/6=8533.33g,P’’=8533.33*0.86(钢丝拆减系数)=7338.67kg。

综上，P’’>S,故钢丝绳的选型合理可靠。

共需钢丝绳两对，每根长6m。

2）吊车的选择结合现场施工条件及变压器重量等因素综合考虑，需选用70T汽车吊2台班（用于变压器吊装），8T汽车吊4台班（用于变压器附件安装）。

3）手动葫芦选用5T手动葫芦2个，2T手动葫芦1个4）千斤顶选用32T、16T千斤顶各2个5）其他机具：需直径为13mm、19.5mm的钢丝绳各两对,尼龙吊装绳(5T)一对.枕木15根.6)其他准备为了保证吊装安全的进行，必须对场地进行平整和清理。

并在施工区域处拉好警戒线，防止安全事故的发生。

三、变压器的吊装1、吊车停放位置及拖运装置搭设根据现场勘察，70T汽车吊停于变压器室门前进行吊装配合。

一、施工时间：2013年5月4日
二、主要负责人(长治变压器厂)：
施工成员：
公司安全监护人：
容城电力公司监护人：
三、安全技术措施：
1、在整个吊装过程中，要切实遵守现场秩序，服从命令听指挥，不得擅自离开工作岗位。

2、在起吊前，由吊装司机检查起吊设备和钢丝绳，然后进行试吊，检查各部位受力情况，情况正常方能继续起吊。

3、吊装方的捆扎重物人员、挂钩人员要注意吊钩、钢丝绳是否完好。

吊物要捆扎牢靠，吊钩要找准重心。

吊物要垂直，不准斜吊或斜拉。

物体吊起时，禁止人员站在吊物之上，其下方禁止有人。

4、吊装施工现场，应设有专区派员警戒，非本工程施工人员严禁进入。

5、吊装时，整个现场由总指挥指挥调配，各岗位分指挥应正确执行总指挥的命令，做到传递信号迅速、准确，并对自己职责的范围内负责。

6、有吊装过程中，应有统一的指挥信号，参加施工的全体人员必须熟悉此信号，以便各操作岗位协调动作。

7、在起吊过程中，未经现场指挥人员许可，不得在起吊重物下面及受力索具附近停留和通过。

8、在吊装过程中，如因故中断，则必须采取措施进行处理，不得使重物
悬空。

9、在起吊过程中，应与变电站带电设备保持安全距离，不得随意进入带电区域，严格执行工作票工作范围，防止发生触电事故。

10、吊装人员应有相应的资格证书和一定的吊装经验。

11、施工结束后现场应保持清洁，垃圾或废料应及时清除，做到"完工、尽料、场地清"。

一、前言变压器是电力系统中重要的电气设备，其吊装作业对施工安全有着重要影响。

为确保变压器吊装作业安全、顺利进行，特制定本方案及安全预案。

二、变压器吊装方案1. 施工准备（1）检查吊车及吊装设备是否完好，确保其符合吊装要求。

（2）检查变压器基础，确保其符合设计要求。

（3）组织施工人员学习吊装方案和安全预案，提高安全意识。

2. 吊装步骤（1）将变压器吊装到吊车指定位置。

（2）调整吊车，使变压器平稳地悬吊在空中。

（3）检查吊装设备、吊车及变压器连接是否牢固。

（4）指挥吊车缓慢将变压器移至基础。

（5）在变压器就位后，检查基础与变压器的连接是否牢固。

3. 吊装注意事项（1）吊装过程中，吊车司机应密切观察变压器状态，确保其平稳悬挂。

（2）吊装过程中，禁止施工人员靠近吊装区域。

（3）吊装完成后，检查变压器基础与变压器的连接是否牢固。

三、安全预案1. 人员安全（1）施工人员应穿戴安全帽、安全带等防护用品。

（2）吊装过程中，施工人员应站在安全位置，禁止靠近吊装区域。

（3）施工人员应遵守吊装作业规程，不得擅自操作吊装设备。

2. 设备安全（1）吊装设备应定期检查、维护，确保其安全可靠。

（2）吊装过程中，吊车司机应密切观察变压器状态，确保其平稳悬挂。

（3）吊装完成后，检查吊装设备、吊车及变压器连接是否牢固。

3. 环境安全（1）吊装过程中，禁止在吊装区域附近进行其他作业。

（2）吊装完成后，清理现场，确保无安全隐患。

四、应急处理1. 人员受伤（1）立即停止吊装作业，组织人员将受伤人员送往医院。

（2）对现场进行安全检查，确保无安全隐患。

2. 设备故障（1）立即停止吊装作业，通知设备维修人员进行检查。

（2）根据设备故障情况，采取相应措施，确保吊装作业安全进行。

（3）设备故障排除后，重新进行吊装作业。

五、总结本方案及安全预案旨在确保变压器吊装作业安全、顺利进行。

在吊装过程中，严格执行各项安全措施，确保人员、设备、环境安全。

同时，做好应急处理工作，确保突发事件得到及时有效处置。

③ 变压器附件如有缺陷需要焊接时，应将附件内的油放尽，并移到安 全地点再焊接。
④ 变压器干燥场内不得放置易燃品，并应设置消防设施，变压器带油 干燥时，油面温度不得过高，一般不超过 85 cC o
规定。
⑤ 进行干燥时，变压器线圈的最高温度不得超过 95℃ , 或按制造厂家
① 安装工作宜从上至下进行，避免立体交叉作业，防止伤人和损坏设 备。
② 凡两人以上安装或操作同一设备时，应建立呼唤应答制。 ③ 放置或就位设备时，不应将脚放在设备的下方，防止压伤。 ④ 使用扳手时，不准套上管子加长手工作，不得在同一垂直方向进行。 ② 在变压器顶部及内部工作时，工作人员应采取措施，避免工具及杂 物遗留或落人变压器内部。

一、概况：运河电厂一期续建工程大型变压器共有5台，其中主变压器2台、高压厂用变压器2台、备用变压器1台。

根据业主的要求，现场需进行吊罩检查，为保证检查与安装过程中人身与设备的安全，特制定本措施。

二、施工及验收依据：a)济宁运河电厂一期续建工程《施工组织总设计》b)《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》（GBJ148-90）c)《电气装置安装工程电气设备交接实验标准》（GB50150-90）d)《火电施工质量检验及评定标准》第五篇电气装置篇e)保定变压器厂提供的安装说明书及施工图纸f)《电力建设安全工作规程》三、主要施工机械、工器具及劳动力安排：a)25吨汽车吊1台、16吨汽车吊1台，1T、2T倒链各2个b)真空滤油机1台（真空度13.3pa）、空油罐（满足滤油需要）、油管200米、废油桶1个、电焊机1台、气割工具1套c)干湿温度计1只、消防器材满足现场需要、木梯2米、4米各1个，尼龙绳20米（一头带M8丝杆）d)安装用各种工具一批（登记造册）、手电筒3把、无纽扣防雨服5套、胶底布鞋10双、胶靴5双、e)塑料布1捆、白布100米、塑料带（红色）10盘、真空表1块（单位精确到mbar）、氮气（能满足现场需要，纯度99.99%）、压力表（范围Pa—kPa）2块f)劳动力计划安排：高压安装工12名、起重工5名、高压试验工3名、电焊工1名四、施工作业方案：施工准备吊罩内部检查附件安装真空、注油试验及投运前检查五、安全措施及施工注意事项：1、工作前，所有参加工作人员必须认真学习作业指导书及厂家说明书，应仔细检查所用的器材，不得扭结、损伤。

起吊时，钢丝绳之间夹角不得大于30°。

2、所用索具应为检查签定的合格品，并在有效期内使用。

3、工作应穿无钮扣干净的专用工作服，所用工具应系绳，严禁遗留在变压器内，所用工具设专人看管并登记编号。

4、工作现场应设有明显围栏、挂警告牌，无关人员不得入内，并设专人监护。

一、交底目的为确保箱式变压器吊装作业的安全进行，防止事故发生，特进行安全技术交底，要求所有参与吊装作业人员必须严格遵守以下安全规定。

二、交底对象所有参与箱式变压器吊装作业的施工人员、管理人员及监督人员。

三、交底内容1. 作业前的安全检查- 吊装前，应对吊装设备、吊具、索具进行全面检查，确保其完好无损。

- 检查吊装作业现场，确保地面平整、坚实，无障碍物。

- 检查变压器基础，确保其稳固可靠。

2. 吊装设备与吊具要求- 吊装设备应具备足够的起重量和稳定性。

- 吊具应选用合格的产品，并符合吊装作业要求。

- 吊具应定期进行检测和维护，确保其性能安全可靠。

3. 吊装作业操作规程- 吊装作业应由具备相应资质的起重机司机和指挥人员操作。

- 吊装作业前，应进行试吊，确保吊装设备的稳定性和吊具的可靠性。

- 吊装过程中，吊装设备应保持平稳，严禁在吊装过程中摇晃或摆动。

- 吊装作业过程中，严禁任何人进入吊装区域。

4. 安全防护措施- 参与吊装作业的人员必须穿戴符合国家标准的安全帽、安全带、防护手套等个人防护用品。

- 吊装作业现场应设置安全警示标志，并安排专人进行安全监护。

- 吊装作业过程中，应保持通讯畅通，确保指挥信号准确无误。

5. 吊装作业注意事项- 吊装作业前，应对吊装人员进行安全教育和培训，确保其掌握吊装作业的安全知识和操作技能。

- 吊装作业过程中，应密切关注吊装设备的运行状态，发现异常情况立即停止作业，并采取措施进行处理。

- 吊装作业完成后，应对吊装设备、吊具、索具进行检查，确保其完好无损。

四、应急处理1. 如发生吊装事故，应立即停止作业，并采取紧急措施，防止事故扩大。

2. 及时上报事故情况，按照事故应急预案进行处置。

3. 对事故原因进行调查分析，制定整改措施，防止类似事故再次发生。

五、总结为确保箱式变压器吊装作业的安全进行，所有参与作业人员必须严格遵守本安全技术交底内容。

如违反规定，将追究相关人员责任。

六、交底人： [姓名]七、被交底人： [姓名]八、交底日期： [年月日]。

专业的论文在线写作平台

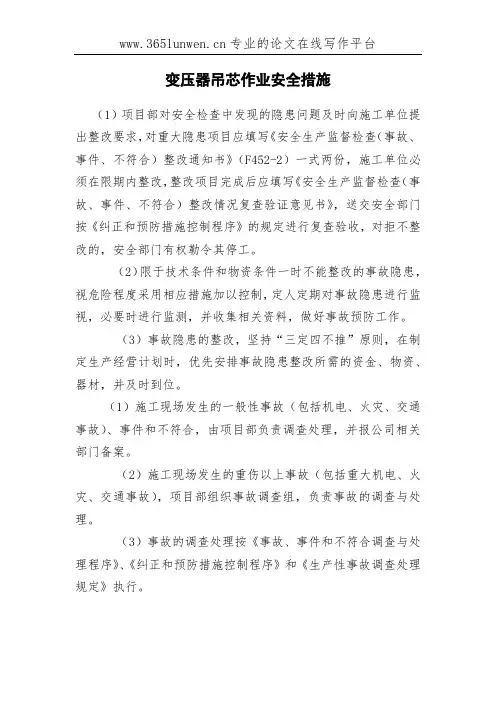

变压器吊芯作业安全措施
（1）项目部对安全检查中发现的隐患问题及时向施工单位提出整改要求，对重大隐患项目应填写《安全生产监督检查（事故、事件、不符合）整改通知书》（F452-2）一式两份，施工单位必须在限期内整改，整改项目完成后应填写《安全生产监督检查（事故、事件、不符合）整改情况复查验证意见书》，送交安全部门按《纠正和预防措施控制程序》的规定进行复查验收，对拒不整改的，安全部门有权勒令其停工。

（2）限于技术条件和物资条件一时不能整改的事故隐患，视危险程度采用相应措施加以控制，定人定期对事故隐患进行监视，必要时进行监测，并收集相关资料，做好事故预防工作。

（3）事故隐患的整改，坚持“三定四不推”原则，在制定生产经营计划时，优先安排事故隐患整改所需的资金、物资、器材，并及时到位。

（1）施工现场发生的一般性事故（包括机电、火灾、交通事故）、事件和不符合，由项目部负责调查处理，并报公司相关部门备案。

（2）施工现场发生的重伤以上事故（包括重大机电、火灾、交通事故），项目部组织事故调查组，负责事故的调查与处理。

（3）事故的调查处理按《事故、事件和不符合调查与处理程序》、《纠正和预防措施控制程序》和《生产性事故调查处理规定》执行。

变压器的吊芯操作规程办法简介变压器是电力系统中主要的电气设备之一，它通过变换电压和电流来传输和分配电能。

在电力系统中，变压器是不可或缺的设备。

变压器的核心部分是吊芯，它是将磁场从一侧传递到另一侧的主要部分。

本文档旨在为电力系统工程师提供变压器吊芯操作规程办法，以确保变压器能够安全、高效地运行。

操作规程操作前准备1.工程人员必须具备丰富的电力系统工作经验，了解变压器的基本原理和工作原理，并熟悉各种操作规程。

2.工程人员必须穿上防静电服，佩戴工作手套，以减少电击和静电产生的危险。

3.操作前必须对变压器进行安全检查，包括检查变压器的接地及其它电气设备的接通情况。

确保操作环境干燥、通风良好，禁止在有爆炸性气体聚集的地方进行操作。

4.工程人员必须准备好相应的工具和设备，如标志牌、铜钳、电镐等。

操作步骤1.首先，工程人员必须仔细阅读变压器的技术资料，了解变压器的结构和特点。

2.提升吊芯前，必须检查吊架和链条是否工作正常，并进行承载测试。

3.确认变压器的电压和电流已经断开，并用标志牌标记好吊芯位置。

4.在吊芯前端和后端分别用铜钳夹住吊芯，用电镐轻击吊芯，将其松动。

5.通过吊架和链条慢慢将吊芯提起，直到离开铁芯。

6.在悬挂吊芯的链条上加挂振动器，并将其与振动器的控制器连接。

7.打开振动器的控制器，将振动器的频率设置为10Hz，并将振动器输出功率逐步增加，直到变压器内部的漆层全部下落。

8.将变压器内部的漆层清理干净，确保变压器的内部干净整洁。

9.在吊芯的两端分别用铜钳夹住吊芯，并缓慢将其放回变压器的磁芯中。

10.确定吊芯已经正确安装，卸下链条，撤离吊架。

11.进一步检查变压器的运转和绝缘状态是否正常，如发现异常情况及时处理。

总结变压器的吊芯操作是电力系统工程中必须经常进行的一项任务。

对于工程人员来说，操作过程中必须非常小心、仔细，以确保安全性和操作效率。

在操作前，必须进行充分的准备工作，并阅读变压器的技术资料。

在具体操作过程中，使用正确的工具和设备，并严格按照操作规程进行操作，确保操作顺利完成。

变压器的吊芯操作规程变压器的吊芯是变压器安装和维护过程中非常重要的一步，正确的吊芯操作可以保证变压器的正常运行和使用寿命。

以下是变压器吊芯的操作规程，总共约。

一、安全注意事项1. 在执行吊芯操作前，应该了解变压器的相关参数和相关的电气设备。

2. 操作人员必须身着防护服、绝缘鞋、安全帽和手套，并且应戴上安全带。

3. 对于工作人员，特别是涉电作业人员，应经过相关的安全培训，并取得相关的证书。

4. 在操作过程中，应注意使用合适长度的工具，避免高处作业人员的身体超出固定绳之外。

5. 需要在操作前做好相关的安全措施，避免其他的人员或外力干扰。

6. 吊装设备、链条、钩具应合乎 GB5144、GB16798 ，且在使用前应进行检查。

二、机油处理1. 将变压器的机油放入相应的容器中，然后用过筛网过滤。

2. 将待吊芯的变压器翻到位，拆下油罐离合器。

3. 按照放油孔和加油孔的高差位置，用吸油器将油抽掉并处理掉，避免对环境造成污染。

三、吊芯装置安装1. 在变压器下部设置吊链，吊链与变压器的底部必须紧密贴合，并用绳索固定。

2. 通过吊链和绳索将变压器高度调整到与吊车吊臂水平的高度。

3. 将吊芯装置安装在吊车架上，并进行相关的调整和检查。

4. 使用徽标吊装工具作为吊芯工具，连接到已安装好的吊芯装置上。

5. 使用针对变压器的吊装工具（如吊鳍），并将其放在安装好的吊芯装置中。

6. 在变压器上部使用吊链，吊链与变压器的上部必须紧密贴合，并用绳索固定。

7. 通过吊链和绳索将变压器提升到所需高度，并通过调整变压器偏转角度将变压器上下部分控制在同一水平面内。

四、卸下吊芯1. 把吊链和吊臂解除连接，然后将变压器通过绳索放回原位。

2. 检查变压器的吊芯是否已被卸下。

3. 将安装好的环形绝缘垫罩在变压器上。

4. 根据需要进行机油补充和机油检查。

五、总结正确的吊芯操作可以保证变压器的正常运行和使用，特别是变压器需要经过一系列的重要性能和测试，得到正式使用之前的吊芯工作的意义更加明显，如果吊芯操作出现偏差，将会给变压器的性能带来不良影响。

变压器现场吊芯施工方案1. 引言变压器是电力系统中重要的设备之一，其性能和使用寿命直接关系到电力系统的可靠性和稳定性。

而变压器芯铁是变压器的核心部件，承担着输送电能的重要作用。

为了保证变压器的正常运行，现场吊芯施工是非常重要的一环。

本文档旨在介绍变压器现场吊芯施工的方案，以确保施工过程中安全、高效地完成吊芯工作。

2. 施工前准备在进行变压器现场吊芯施工前，需要做好以下准备工作：2.1 设备检查检查吊装设备的技术状态和性能，确保其满足吊装要求。

同时，检查起重设备是否通过定期检验和维护。

2.2 施工区域准备清理施工区域，确保吊装区域的地面平整、牢固。

对于不具备承重能力的地面，需要进行加固处理。

同时，清除施工区域内的障碍物，以确保吊装操作的顺利进行。

2.3 施工人员培训对参与吊芯施工的人员进行必要培训，包括吊装设备操作、作业规范、安全注意事项等内容的培训。

确保施工人员具备必要的技能和安全意识，能够正确使用吊装设备进行吊芯作业。

3. 吊芯施工流程变压器现场吊芯施工的流程主要包括以下步骤：3.1 吊装设备就位将吊装设备移至变压器旁边，并合理安放和固定，确保其稳定性。

同时，根据实际情况调整吊装设备的位置和高度，以便进行施工作业。

3.2 吊芯准备工作a.清理变压器芯铁表面，确保表面干净无杂物，以便后续作业。

b.准备好吊装工具，包括吊具、安全钢丝绳等，确保其质量符合要求。

同时，对吊具进行检查，排除磨损、腐蚀等情况。

c.安装吊具，根据变压器芯铁的尺寸和形状选择合适的吊具，并正确固定。

3.3 芯铁吊装a.通过吊装设备将芯铁吊起，注意吊装的平稳和稳定，避免芯铁与其他设备或物体碰撞。

b.在吊装过程中，检查吊具和吊装设备的状态，确保无异常情况出现。

同时，根据需要进行调整和修正，以确保芯铁的准确位置。

c.完成吊装后，进行必要的检查和测试，确保芯铁的安全性和稳定性。

3.4 吊芯下放a.将吊装设备缓慢下放，直至芯铁接触到变压器底座。

变压器电抗器吊芯或吊罩作业施工关键点作业安全管控措施
风险提示：该类作业安全控制核心是起重机本体的安全和人机配合吊装作业与高处作业。

不执行以下安全管控措施，将导致起重伤害、高处坠落。

造成人身伤害事故。

固有风险等级属三级。

（一）作业必备条件
1.施工方案已批准，并完成项目部和班组级交底。

2.各类人员、安全工器具、施工机械设备、材料等已经报审并批准，满足现场安全技术要求。

施工作业前仔细检查现场安全工器具、施工机械设备合格后方可使用。

3.吊装作业前，必须规范设置警戒区域，悬挂警告牌，设专人监护，严禁非作业人员进入。

4.上述措施完成后，由作业负责人办理《安全施工作业票B》，施工项目部审核签发。

监理人员现场检查确认后，在作业票中签字，同意开始作业。

（二）作业过程安全管控措施
1.作业负责人站班会上通过读票方式进行安全交底，并随机抽取3至5名施工人员提问，清楚后开始作业。

2.吊罩时，应将外罩放置在变压器（电抗器）外围干净支垫上，避免外罩直接落在铁芯上。

必要时采取支撑固定等安全措施。

3.吊芯时，应将吊点设置在设备指定的位置，并校核吊点强度。

铁芯及吊臂活动范围下方严禁站人。

4.解体运输式变压器的部件吊装，必须使用厂家确认的吊具、在部件指定的吊点上进行吊装。

吊绳与铅垂线间的夹角不大于30°，否则应使用平衡梁起吊。

吊绳长度应匹配，受力应均等，防止起吊件翻倒。

起吊前必须将所有的箱沿螺栓拧紧。

铁芯翻转必须使用专用工作、按操作流程进行。

6.分接开关操作灵活、指示正确。
7.本体、套管未屏的接地齐全可靠（本体应有两处接地）。
8.套管型电流互感器未用圈的端子应可靠短接并接地。
9.试验项目应有全部试验报告并数据准确合格。
10.变压器应清洗擦拭干净。
5
结束
1.清理工作现场，将工器具全部收拢并清点，废弃物按相关规定处理，材料及备品备件回收清点
3
坠落及坠物伤人
1、在变压器上工作时应使用好安全腰带，传递工器具使用专用绳索，严禁上下和吊装时，吊车司机和指挥人员应熟悉作业环境，并计算出吊臂伸出的长度、角度及回转半径，防止触电及感电事故的发生。
2、安全距离小于规定的要求时，作业人员应在运行人员的指导监督下，作出可靠的安全防护措施。
6．压力释放的安装a)检查压力释放阀应完好，接点灵活可靠。b)防护罩的排油口对准开阔方向。c)压力释放按钮，应装在有孔口侧，便于恢复按钮。
7．气体继电器安装
a)检查信号及跳闸接点动作可靠，外形无损伤。
b)安装前，对气体继电器应校检。
c)按继电器外壳上标明的方向将其安装在连管之间。
d)安装各升高座的联管，使所有可能出现的气体均向继电器的联管中集合。
3.净油器安装
a)检查净油器上下封板，其螺栓紧固，密封良好。
b)将硅胶充满净油器。
c)检查连接部位清洁无杂物，然后直立净油器将其安装在主变本体上。
4.储油柜安装a)储油柜和支架，用螺栓连好后，一起吊装于本体上。b)带油标管式的油枕，小胶囊随注油，随用手挤压，彻底排出囊内气体（油标管内无气泡），使浮球活动自如，否则油位管的指示与实际油位不符，宜造成假油面。c)呼吸器上的储运密封必须拆除，在玻璃筒中加干燥的硅胶，油封盒内注变压器油，油位应浸没挡气圈。d)在储油柜下部蝶阀上，连接气体继电器及管道。e)在集气室上，安装排气管、注油管和排油管，并配上相应截止阀。

变压器的吊芯操作规程1吊芯检修场地的预备1.1吊芯､油箱的工作,最好在变压器检修间室内进行,以便保持清洁和干燥的环境｡1.2在没有室内检修的条件下,露天吊芯应搭放临时的工棚,以防止风､雨､雪和灰土等侵袭芯部｡并要选择晴朗､干燥､无风的天气进行｡1.3现场预备好一切平安措施和技术措施｡现场的起吊高度,即吊车大钩或吊架的吊钩底面至地面的距离,应满意制造厂家的规定｡2吊芯工作的要求:2.1为了回装时的便利,在吊起时,可按图测量铁芯距箱壁的各方距离｡回吊时,可做芯部位置的参考｡2.2和吊芯有关的工作,应事先统一支配,尽力在一个工作日内完成假如在吊芯允许时间内,发觉又不能立即处理的问题,也要按时将铁芯回装,并注油浸没线圈,如有必要,可以吊芯,也允许将变压器芯部放在真空不低于600毫米水银柱的真空罐内,但不破真空前,应对器身,进行真空淋油2小时,金属纽扣的工作服,衣服口袋是不许装有金属和铁磁物件或其他杂东西,在现场用法的工具､仪器等应在吊芯前登记,吊芯后复查清点,防止丢在变压器内,无论任何东西,假如落入变压器里,务必报告有关人员,以便查找出来｡3变压器吊芯的条件:3.1为了防止变压器绝缘件受潮,变压器芯子与外部空气接触时间,不应超过下列规定｡干燥天气(空气相对湿度不超过65%)时允许16小时｡潮湿天气(空气相对湿度不超过75%)时允许12小时｡3.2吊芯中解体的绝缘部件,在允许的吊芯时间内保存,可以用白布包好,做好标记后放在清洁干燥的地方,假如放的时间教长,则应放在合格的变压器油中｡3.3吊芯时电力变压器芯部温度,应与四周空气温度相接近或高于四周空气温度｡3.4假如在雨天或雾天,阴雨潮湿的季节吊芯,只允许在室内进行,并且室温要比室外空气温度高于10℃以上和芯部与室温相接近,或者将芯部加热,使其比四周空气温度高10℃以上｡3.5假如空气相对温度在75%以上,一般不允许吊芯,若务必吊芯,则务必使变压器芯部温度高于温度10℃以上｡3.6假如在检修期间,使芯部与空气的接触时间可以增大两倍｡4吊芯操作4.1把油尽快放尽(1小时内)放油门和低位油堵都放不出油为止｡4.2在起重指挥者的支配下,放5―6人沿箱四周监护吊芯,不行碰箱壁｡当器身吊起100时暂停一下,再往下放50,试起重机械的抱闸,经检查钢丝套､卡环等正确后,可缓缓起吊起身｡4.3器身吊出油箱后,移出油箱,放在专用的平底大油盘中,专设的2―4根枕木上,并检查放置平稳牢靠｡篇2:柴油压风机操作规程一､压风机开机前的检查和预备:1､检查各紧固部位有否松动,是否处在正常状态｡2､本机用法HS-13(冬天用)､HS-19(夏天用)压缩机油(SY12.77)､严禁其它规格油代用或不同规格油混用｡打开加油螺塞,加足本机规定用法规格的润滑油,油位线至油标1/2~2/3处｡3､用手盘动主机扇2~3转,看是否转动灵敏自如｡查听有无障碍感或异样声响｡4､清理机器附近一切障碍｡5､上述各点均正常无误后,将闸阀拧到全开状态,启动柴油机使之在低速状态下运行5~10分钟｡如有异样,应停机检查排解;如正常,可关小输气阀门,分2~3次将压力调到额定压力值｡机器进入工作运行后,应全开闸阀｡二､压风机起动､运行和停车1､开机前的检查和预备:柴油机机油､冷却水､柴油和压缩机机油｡2､开机前打开输气闸阀,使空压机空载起动｡3､柴油驱动按柴油机用法解释书执行｡4､在0℃以下环境工作时,应将润滑油加温至0℃以上方可开机,以防润滑油分散造成事故｡5､开机使机器轻载运转5-10分钟后方可进入正常负载运转｡6､每次启动前和运转过程中,均应检查或按规定添加:柴油机机油､柴油,冷却水和压缩机油,特殊是空压机油油面线,务必在规定位置(视油窗1/3~2/3处),否则,油位偏低易造成烧压､抱轴､拉缸,油位偏高则造成油耗过高､气阀积碳､甚至造成严峻后果｡7､机器操作务必由专人管理和用法,发觉问题准时实行措施,防止发生意外,以保证人､机平安｡8､运行中要常常查看压力表读数是否正常,留意机器运转的稳定性;振动机声响是否正常､检查各部位是否处于正常状态;运转部位发热忱况是否良好｡一般气缸盖排气口温度不得高于200℃｡曲轴箱油温度不得超过70℃,否则应停机检查｡9､每次工作结束时,让空压机轻载运行3~5分钟后方可停机｡对于长时间运行的机器除随时留意柴油机的机油､柴油､冷却水和压缩机油外,每月至少要带压排油水､污物1~2次,如遇雨季或空气温度大的地方,每月要带压排放3~5次,以保证机器内部清洁,使压缩空气纯洁｡三､压风机维护保养:1､空气滤清消声器需作定期清洗｡正常工作环境下每月清洗一次｡清洗时将滤消声器打开,浸到金属洗涤剂中彻底清洗｡(纸质滤芯用毛刷刷清,并用压缩空气吹净)累计工作500小时,更换消声器滤芯｡2､曲轴箱内的压缩机油要定期更换(留意停车后进行)｡新启用的空压机用法一周后应换油｡以后每运行400-500小时更换一次｡换油程序:打开放油塞,排掉箱内油污,然后打开侧盖,将曲轴箱内沉定物擦洗洁净,最终装上放油螺塞和侧盖｡再从注油孔挤入洁净的压缩机油至规定油位｡3､常常检查各紧固件和管路接头,防止松动､漏油､漏气｡4､定期检验平安阀,放气阀､压力表的灵敏度和牢靠性,留意平安阀的气孔不行堵塞｡5､每年对主机进行一次面面维护保养､清洗气阀部件,除去油污积碳､验证阀足是否平整,检查各运动部件的协作间隙,若磨损过大影响机器的性能时应更换｡6､空压机若长期停用,应作防锈处理｡一般状况下,空压机不允许长期存放(一年以上),以防锈蚀等影响机器性能｡重新启用时,需全部清洗｡篇3:凿岩台车平安作业规程凿岩台车(也称钻孔台车)是一种隧道及地下工程接受钻爆法施工的凿岩设备｡它能移动并支持多台凿岩机同时进行钻眼作业｡工作机构主要由推动器､钻臂､回转机构､平移机构组成｡工作前应检查泵､电机等正常;并检查管路､接头等应无漏油､漏水和漏气等现象,确定各部操作杆､把握装置及仪表应处于正常｡一､行走作业1､降下升降平台,倒回滑动工作台,缩回臂架,将导杆摆成水平,凿岩机保持在始动位置,缩回支腿,方能行走｡2､台车行走前,应查看场地四周,确认前后左右无人及障碍物后,再依据引导人员的指示信号作业｡切不行误触操作杆｡3､行走时要平稳,避开紧急操作发生意外事故,特殊在上下坡时更应留意｡由于台车的机体很长,即使转向角不大､机体的前端与尾端也会极度摇摆,故操作时要特殊慎重｡4､行走于狭窄坑道时,要特殊留意四周｡卷起电缆时,操作人员务必依据引导人员的指示进行作业｡5､液压油温应保持在30~70℃范围,超过70℃时,应立即停止行走｡二､凿岩及其它作业1､进入凿岩作业之前,应清除作业面上的浮石,特殊是在凿钻锚杆孔时更应留意平安｡2､连接水管前,先用压缩空气排解管内的尘埃｡3､将绝缘的电缆线精确地接在供电装置上｡4､务必先张开支腿后,方可进行凿岩作业和升降平台上的作业｡ 5､在凿岩作业和升降平台上作业时,严禁移动机体｡否则将损伤臂和导杆｡6､若臂需移位时,务必先退回导杆,使顶点离开工作面,同时留意臂下是否有人,并且留意人应在臂移位时能触及到的平安距离以外｡留意两臂不要相互碰撞,撞坏油管｡7､操作升降平台动作时,确定要用手势或信号提示下方作业人员留意,随时查看下方的臂与导杆的位置是否正确｡8､移动臂时,不行让软管绊绕｡9､留意查看凿岩作业孔粉尘排出量大小,防止堵塞｡10､严禁用台车"找顶'或清除危石｡三､停车作业1､不能将台车停放在软地基处,以及侧壁和顶部有落石或岩崩危急的地方｡2､台车停放后,应将导杆和臂就行走状态摆成水平位置,各操作杆置于中位,停止电动机和发动机｡3､避开在斜坡上停车｡若务必停车时,应张开支腿并垫以三角垫木,防止机器下滑｡4､操作人员因故暂离台车而停止作业时,也应切断台车电源｡四､其它留意事项1､当发动机过热时,立即停止运转,待水温降低后再加注冷却水｡冷却水温80~90℃时为正常｡2､发动机运转时,不行碰撞消声器和排气管部分,切忌在通风不良处长时间运转｡3､关上电源开关后,方可检查电气系统｡4､运转中,因导管､软管､液压部件等损伤引起漏油时,应立即停止发动机或电动机｡5､常常检查电缆是否有破损,是否被履带车辆压住或物体挂住､卡死以及长度是否足够｡。
