电动机自锁控制电路工作原理
电动机自锁控制电路是一种用于短时间运行控制的电动正转控制线路，工作原理如下：
1. 按下启动按钮SB2，这一动作会接通电源，使得KM线圈得电。
此时，KM触点处于接通状态，这将使得电机能够保持运转。
2. 当按下停止按钮SB1时，接触器失电释放，电机停止工作。
在这一过程中，电路保护环节如熔断器和热继电器会确保主电路和控制电路的安全。
3. 电路中存在的自锁触点线路使得KM线圈保持得电状态，从而保证电机继续运转。
该线路可实现欠电压和失电压保护，以及过载保护，从而确保电机在任何情况下都能稳定运行。
需要注意的是，对于长时间运行控制，通常使用自锁正转控制线路，这一线路加入了停止按钮SB2和自锁触点线路，以便在电机停止运行后，确保KM线圈能够恢复失电状态，从而达到保护电机的目的。
三相异步电动机点动控制和自锁控制及联锁正反转控制实验报告图2-5 按钮联锁的正反转控制线路按图2-5接线，实验操作步骤如下：(1) 按控制屏启动按钮，接通三相交流电源；(2) 按正向起动按钮SB1,电动机正向起动，观察电动机的转向及接触器的动作情况。
按停止按钮SB3,使电动机停转；(3) 按反向起动按钮SB2,电动机反向起动，观察电动机的转向及接触器的动作情况。
按停止按钮SB3,使电动机停转。
实验完毕，按控制屏停止按钮，切断实验线路电源。
实验现象：按正向启动按钮SB1,电机正转，接触器KM1工作，按下SB3电机停止运行；按反向启动按钮SB2,电机反转，接触器KM2X作，按下SB3电机停止运行；2. 接触器和按钮双重联锁的正反转控制线路按图2-6接线，经检查无误后，方可进行通电操作。
实验操作步骤如下：图2-6 接触器和按钮双重联锁的正反转控制线路(1)按控制屏启动按钮，接通三相交流电源。
(2) 按正向起动按钮SB1,电动机正向起动，观察电动机的转向及接触器的动作情况。
按停止按钮SB3,使电动机停转。
（3）按反向起动按钮SB2,电动机反向起动，观察电动机的转向及接触器的动作情况。
按停止按钮SB3,使电动机停转。
（4）按正向（或反向）起动按钮，电动机起动后，再去按反向（或正向）起动按钮，观察有何情况发生？（5）电动机停稳后，同时按正、反向两只起动按钮，观察有何情况发生？（6）失压与欠压保护按起动按钮SB1 （或SB2）电动机起动后，按控制屏停止按钮，断开实验线路三相电源，模拟电动机失压（或零压）状态，观察电动机与接触器的动作情况，随后，再按控制屏上启动按钮，接通三相电源，但不按SB1（或SB2）,观察电动机能否自行起动？实验完毕，按控制屏停止按钮，切断实验线路电源。
实验现象：按下SB1，电机正向旋转，KM1正常工作，按下SB3电机停止运行。
按下SB2,电机反向旋转，KM2正常工作，按下SB3电机停止运行。

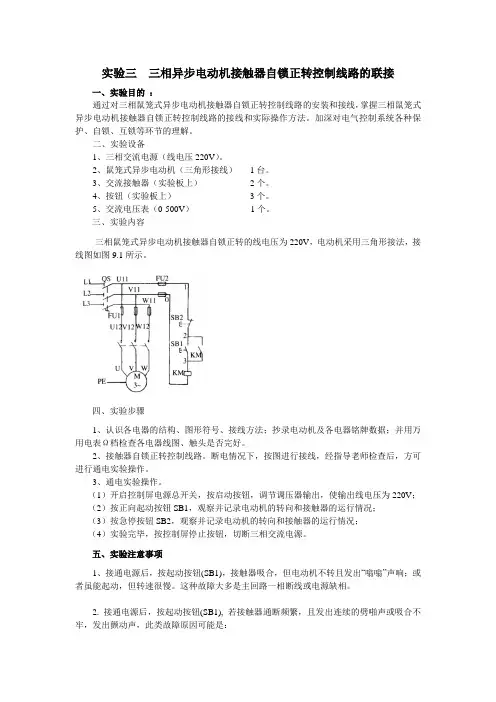

实验三三相异步电动机接触器自锁正转控制线路的联接一、实验目的：通过对三相鼠笼式异步电动机接触器自锁正转控制线路的安装和接线，掌握三相鼠笼式异步电动机接触器自锁正转控制线路的接线和实际操作方法。
加深对电气控制系统各种保护、自锁、互锁等环节的理解。
二、实验设备1、三相交流电源（线电压220V）。
2、鼠笼式异步电动机（三角形接线）1台。
3、交流接触器（实验板上）2个。
4、按钮（实验板上）3个。
5、交流电压表（0-500V）1个。
三、实验内容三相鼠笼式异步电动机接触器自锁正转的线电压为220V，电动机采用三角形接法，接线图如图9.1所示。
四、实验步骤1、认识各电器的结构、图形符号、接线方法；抄录电动机及各电器铭牌数据；并用万用电表Ω档检查各电器线图、触头是否完好。
2、接触器自锁正转控制线路。
断电情况下，按图进行接线，经指导老师检查后，方可进行通电实验操作。
3、通电实验操作。
（1）开启控制屏电源总开关，按启动按钮，调节调压器输出，使输出线电压为220V；（2）按正向起动按钮SB1，观察并记录电动机的转向和接触器的运行情况；（3）按急停按钮SB2，观察并记录电动机的转向和接触器的运行情况；（4）实验完毕，按控制屏停止按钮，切断三相交流电源。
五、实验注意事项1、接通电源后，按起动按钮(SB1)，接触器吸合，但电动机不转且发出“嗡嗡”声响；或者虽能起动，但转速很慢。
这种故障大多是主回路一相断线或电源缺相。
2. 接通电源后，按起动按钮(SB1), 若接触器通断频繁，且发出连续的劈啪声或吸合不牢，发出颤动声，此类故障原因可能是：(1) 线路接错，将接触器线圈与自身的动断触头串在一条回路上了。
(2) 自锁触头接触不良，时通时断。
(3) 接触器铁心上的短路环脱落或断裂。
(4) 电源电压过低或与接触器线圈电压等级不匹配。
六、思考题1．在电动机接触器自锁正转控制线路中，接触器常开触头如何实现自锁功能。
2、在控制线路中,短路、过载、失、欠压保护等功能是如何实现的? 在实际运行过程中,这几种保护有何意义?作业：实验后按要求写好实验报告上交。
