1G-100型水旱两用旋耕机设计

1摘 要随着我国农业机械化的发展，耕耘机械也发生了较大变革，国外在十九世纪中末期，才出现实用的旋耕机，国内出现先与手扶拖拉机配套的旋耕机，轮式拖拉机的配套从1959年开始研制的，50年代到80年代，经历了很大的变化，到80年代末已行成多系列产品，90年代上市的产品还有系列旋耕播种联合作业机16种等。

目前，随着国家对农机补贴政策的实施，大中型功率拖拉机的快速发展和生产精耕细作及新农艺的要求，旋耕机又有了新的发展。

本文着重对1GN —175旋耕机的设计做出分析和研究。

围绕旋耕机的设计方法，针对刀片的特点，研究了如何在工作中选择刀片及影响因素，并对每一部件进行了分析，研究了如何选择与拖拉机的悬挂方式，并提出了解决漏耕的方法。

设计过程中兼顾了低能耗、高效率的理念，达到了较实用的效果。

关键词：耕耘机械 ； 旋耕机 ； 系列化 ； 联合作业机2 AbstractAs in China Agricultural Mechanization Development, work machinery also happen larger change, Foreign in in 19th century in the THE END OF THE, is appear practical Rotary tillage machine, domestic appear first and walking tractor supporting Rotary tillage machine, round of type tractor supporting from in 1959 start development of, in 50 generation to in 80 generation, experience big change, to in 80 the late has line more series, in 90 generation listed products series Rotary tillage sowing the United job machine 16 KIND OF SUCH AS.At present, with the implementation of the National Policy on subsidies for agricultural machinery, large and medium-sized power intensive rapid development and production of tractors and requirements of the new agronomic, Rotary tiller and a new development. This article focuses on analysis to 1gn-175 design of Rotary tiller and research. Around the design method of rotary tiller, for the characteristics of the blades, studies on how to select a blade in his work and influence factors and analysed for each part, studies on how to choose how and tractor suspension, and made way to solve the missing till.In the design process take into account the concept of low power, high efficiency, to achieve a more practical effect.Keyword：farm machinery ；rotary cultivator ；series ；Combined Machine3目录摘 要 (1)Abstract (2)第一章 前言 ......................................................................................................... - 1 -1.1 选择此课题的背景.................................................................................... - 1 -1.2 旋耕机的简介............................................................................................ - 1 -第二章 旋耕机工作原理与构造 ......................................................................... - 2 -2.1旋耕机工作原理......................................................................................... - 2 -2.2旋耕机的构造............................................................................................. - 4 -第三章 方案的确定 ............................................................................................. - 5 -3.1 总体设计.................................................................................................... - 5 -3.2 主要部分确定............................................................................................ - 5 -第四章 旋耕机各部分的选择................................................................................. - 6 -4.1 拖拉机的选择.......................................................................................... - 6 -4.3 刀轴转速选定............................................................................................ - 7 -4.4 传动形式的比较与选择............................................................................ - 7 -4.5 刀滚的选择................................................................................................ - 7 -4.6 齿轮箱的选择.......................................................................................... - 10 -4.7罩壳和拖板............................................................................................... - 11 -第五章 各种部件的设计选择............................................................................... - 12 - 5.1 拖拉机的选择.......................................................................................... - 12 -5.2 总传动比的确定...................................................................................... - 12 -5.3 各轴的转速功率和转矩.......................................................................... - 12 -5.4 齿轮的设计.............................................................................................. - 13 -5.5 轴的结构设计与校核.............................................................................. - 17 -5.6 中间传动齿轮箱体设计.......................................................................... - 19 - 小结......................................................................................................................... - 21 - 参考文献................................................................................................................. - 22 -- 1 -第一章 前言1.1 选择此课题的背景新疆生产建设兵团位于中国西北部新疆维吾尔自治区境内。

.杠杆工艺和工装设计2.活塞的机械加工工艺，典型夹具及其CAD设计3.过桥齿轮轴机械加工工艺规程4.FA311A一三排罗拉支架加工工艺设计。

5.CA6140车床后托架加工工艺及夹具设计31001-后托架6.WHX112减速机壳加工工艺及夹具设计7.WH212减速机壳体加工工艺及夹具设计8.CA6140拔叉零件的加工工艺及夹具的设计9.CA6140车床齿轮工艺规程与夹具设计10.拖拉机拔叉零件的加工工艺及夹具的设计11.拨叉80-08的加工工艺及夹具设计12.拨叉（12-07-05）加工工艺及夹具设计13.CA6140拨叉83001-8300914.变速器换档叉的工艺过程及装备设计15.29323联轴器的加工16.后钢板弹簧吊耳加工工艺及夹具设计17.连杆孔加工工艺与夹具设计18.连杆体的机械加工工艺规程的编制19.锡林右轴承座组件工艺及夹具设计20.内齿圈成组数控加工工艺及其钻床夹具设计21.溜板工艺极其挂架式双引导镗床夹具22.3L-108空气压缩机曲轴零件的机械加工工艺及夹具设计23.挂轮架轴工艺过程及工装设计24.道奇T110总泵缸加工25.共轭凸轮的设计制造(CADCAM)及工艺26.空压机吸气阀盖头加工工艺编程及夹具27.CA6140车床齿轮工艺规程与夹具设计28.点焊机上电极臂机械加工专用夹具29.变速齿轮箱（394）加工工艺分析和编程30.CA6136车床手柄座工艺及夹具设计31.三用阀右阀筒工艺规程及夹具设计32.美国赛车连杆工艺规程编制33.天线塑胶主体件加工工艺的设计与制造34.超细长轴车削加工工装设计35.轴套零件的机械加工工艺规程及夹具设计36.箱体零件的机械制造工艺与夹具设计37.方向机壳钻夹具设计38.轴承座加工工艺及夹具设计39.活塞结构设计与工艺设计(课程设计)40.750发动机前机体机加工艺及钻模设计41.NF125曲轴左部零件的机加工艺及铣床夹具设计42.车床尾座体工艺工装设计(钻Φ14斜孔夹具)43.机器人大臂支耳加工工艺设计44.蜗轮减速器机盖加工工艺及部分工装设计45.齿轮泵后盖加工工艺与钻6-?14联接孔夹具设计模具类课题130.塑料后盖注塑模设计131.PP（聚丙烯共聚物）直弯管的设计。

毕业设计 开题论证报告

专 业 机械设计制造及其自动化 学生姓名 班 级 B机制002 学 号 指导教师 完成日期 2022年４月8 日 1

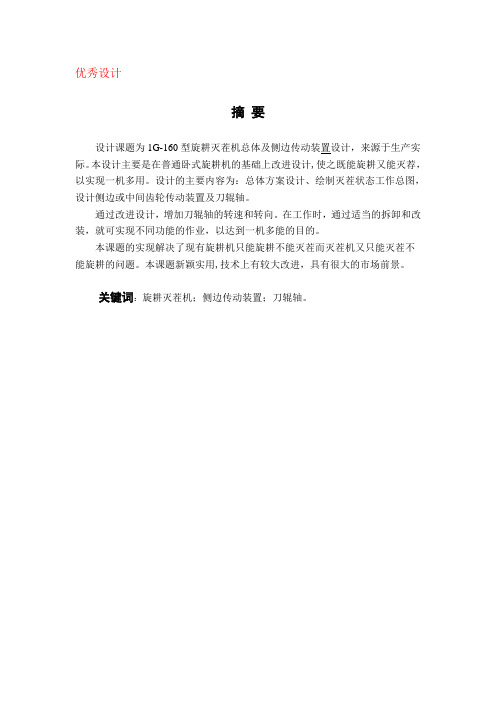

课题名称：1G-160型旋耕灭茬机总体及侧边传动装置设计 一、课题来源、课题研究的主要内容及国内外现状综述 1.本课题来源于生产实际。旋耕机在我国已有几十年历史，而旋耕灭茬机的问世相对较晚，它们的工作原理都是使用旋耕刀切削土壤，两机有许多相同之处。近些年来，旋耕灭茬机的使用越来越多，在生产实际中，存在旋耕机只能旋耕不能灭茬而灭茬机又只能灭茬不能旋耕的现象，有些企业已开始产品转向，研制两机通用。如：南昌旋耕机厂2002年研制1GQN180D变速灭茬旋耕机已投放市场，研制一机多用是旋耕机的发展趋势。 2.本课题研究的主要内容是：在普通卧式旋耕机的基础上改进设计,使之既能旋耕又能灭荐，以实现一机多用。 (1)实现刀轴正、反转工作，其中：正转用于旋耕、破垡和水田耙等，反转用于灭茬、埋青。 (2)要求刀转速度： 正转200r/min左右；正转500r/min左右 反转200r/min左右；反转500 r/min左右 (3) 为提高灭茬效果，增加翻土覆盖性能，要求最大设计耕深大于普通旋耕机耕深； (4)本课题要求旋耕灭茬机幅宽160cm，偏置，与四轮拖拉机三点悬挂。主要配套动力为江苏50型四轮拖拉机。 (5)本子课题的主要任务是：参与总体方案设计、绘制灭茬状态工作总图，设计侧边或中间齿轮传动装置及刀辊轴。 3.目前，我国与大中型拖拉机配套的旋耕机保有量约15万台，与手扶拖拉机和小四轮拖拉机配套的旋耕机约200万台。旋耕机在南方水稻生产机械化应用中已占80％的比例，北方的水稻生产、蔬菜种植和旱地灭茬整地也广泛采用了旋耕机械。近年来，我国北方进行种植业结构调整，大力推行旱改水，水稻种植面积迅速增加，扩大了对旋耕机械的市场需求。我国现有旋耕机产品在品种和结构上多数已经落后老化，面临着更新换代的要求。现代新型旋耕机的研发注重于参数的优化和结构功能的多变化。中小型拖拉机特别是手扶拖拉机已经向灭茬、旋耕、旋耙和深施化肥的复式作业方向发展。 在国外，在欧洲旋耕机的应用已有150多年的历史，日本自上世纪初沿用旋耕机后发展迅速，尤其在节能型弯刀方面的研究领先于世界。由于国外大功率的拖拉机广泛使用，旋耕机已发展到采用宽度伸缩或折叠式结构，耕深有达1米以上的旋耕机。 2

12马力手扶拖拉机配套旋耕机改进设计摘要：我国手扶拖拉机面广量大，与其配套的旋耕机大多是老式产品，耕幅窄，功耗高，性能较差。

近些年来，随着科技的进步，出现了一系列宽幅旋耕机、破垡盖籽机和旋耕播种机等，改善了旋耕机的性能和增加了旋耕机的用途，但这些旋耕机参数各异，功能单一，仍存在一定缺陷。

本文设计一种多功能宽幅旋耕机，是在老式旋耕机的基础上改进设计而成，结构优化。

通过不同形式的拆装，能够实现旋耕、破垡、埋青灭茬和播种施肥等多项作业。

关键词：手扶拖拉机；旋耕机；多功能中图分类号：TH122 文献标识码：A 文章编号：1006-4311（2010）08-0197-030 引言手扶拖拉机在我国农村普遍使用，与其配套的旋耕机是主要耕地机械，它与铧犁耕作相比具有切土效果好、碎土能力强等特点，深受广大用户青睐。

目前市场上，配套12马力手扶拖拉机的旋耕机型号较多，如：1GS9L-60；Ouyate-60、1GZL-86、1GS9L-90和1GS9L-100等，其中1GS9L-60和Ouyate-60型为老式旋耕机，其它型号都是近些年来衍生出来的新式产品。

随着科学技术的不断进步，一些新的技术在旋耕机上得到了应用，如：节能旋耕刀的应用，使用计算机对犁刀轴进行优化排列等，使旋耕机的功耗大大降低。

新式旋耕机基本解决了老式旋耕机存在的二个问题，一是增加了幅宽，能够覆盖拖拉机轮辙，提高了作业性能；二是增加了旋耕机的品种和用途，如：出现了破垡盖籽机、旋耕播种机和埋青灭茬机等,能够满足多种农艺要求。

同时，新式旋耕机也存在二点不足，一是型号较多，参数各异，不具有互换性和不便于标准化生产；二是功能较单一，没有形成一机多用的特色。

针对以上二点不足，本文设计一种多功能宽幅旋耕机，主要设计内容是：①选择最佳参数，使之科学化、合理化；②实现一机多用，使之既能旋耕、破垡又能播种施肥和埋青灭茬等；③尽可能在老式旋耕机的基础上改进设计，以保留一部分零件的原形，降低制造成本。

1 前言旋耕播种机简称旋播机，它以增产、增收、培肥地力、改善土壤结构、减少杂草、减少病虫害、为农作物创造良好的生活环境。

是我国正在大面积推广发展的新型高效农业机械，也是我国农业可持续发展的重要内容。

为适应农业机械化的发展需要，我厂开发研制生产获国家多项专利的多种,多功能旋播机,以其设计合理 ,外型美观,坚固耐用,使用简便等特点,配套在30马力以上的四轮大中型拖拉机上耕种,它一次性可完成碎土、碎秸杆、起垄、开沟、灭茬、施肥、播种、伏土、喷药、铺膜、蓄水等多项作业可直接在多种环境下作业 ,减少了拖拉机多次进地,多次作业带来的不良后果和不必要的损失,大大降低了农机用户的作业强度. 降低作业成本,提高了工作效率,为农民增产增收开辟了新的发展方向. 种肥分施旋播机是实现高产地快再创高产的一项综合技术措施,它具有种肥分施、播种均匀、不烧种、苗齐苗壮、根系发达、茎杆粗壮、分孽多、抗冻旱、防涝、抽穗整齐、穗大粒多、粒重省种、施肥均匀、肥效利用高等优点。

国外旋耕机发展情况国外旋耕机主要是多品种、系列化，并向宽幅、高速、高效、智能化与自动化方向发展。

在结构及运行性能方面，采用快速挂接器、短尺寸广角万向节传动轴、耕深和水平自控调节、快速换刀结构、宽幅工作部件液压折叠装置等改进作业效果和操作方便化的结构。

产品功能完善，材料和制造工艺水平相对较高，外观漂亮。

工作可靠性好，平均无故障使用时间至少要高出我国国产旋耕机1/3以上。

我国旋耕机行业存在问题由于旋耕机产品相对简单，技术含量不高，企业进入和退出的成本低，所以我国旋耕机械生产企业规模相对都比较小、装备差、制造工艺水平低、创新少。

大多数企业没有系统的质量控制体系，没有产品开发和设计能力，产品质量不高，结构粗放，可靠性差。

生产装备更新投入少，技术创新跟不上市场发展酌要求，产品雷同，低价竞争严重，厂家利润低、效益差。

品牌意识不强，知识产权保护不力，致使生产过于分散。

旋耕机产品发展趋势随着我国农业产业化和适度规模经营的发展，对大中型农业机械的市场需求日渐增大，农垦系统国营农场、乡村农机服务站、个体农机专业户，都需要更新和添霞大、中型旋耕机。

1 前言四年，在人的一生中不算长，但大学的四年我想对每个人都是难以忘怀，至关重要的。

本次的毕业设计也是对自己这四年的一次综合考察，作为一名学机械的本科生来说，设计一项关于机械方面的东西，也许是最适合的“考卷”。

随着国力的发展，人民的各方面的生活都有了质的飞跃、民以食为天，这是亘古不变的道理，人口的增长，使得对粮食的需求急剧增加，以往的耕作以难以满足，大型的，机械化的随之而来，取代以往的犁，小型旋耕机，等耕作方式。

近年来，盐城拖拉机制造有限公司发展迅猛，年产3万台系列轮式拖拉机和8万台手扶拖拉机，销往国内30个省、市和国外60个多国家和地区。

经调查，配套农机具跟不上主机迅速发展的要求。

其中包括15马力的手拖仍配置12马力的旋耕机。

对于轮式系列拖拉机,特别是100马力以上的大型轮式拖拉机,目前相合适的配套农具更少。

因此，研制配套旋耕机与拖拉机同步销售，会使拖拉机、旋耕机两旺.本次毕业设计就以此为突破口，设计一台旋耕机，与黄海金马1250拖拉机相匹配，用于农田旋耕作业，在此设计的过程中参考了很多老师编写的资料，以及多位老师的指导，在此感谢，由于本人能力有限，在设计的过程中难免存在不足之处，望各位老师给予指证。

2总体设计2.1设计课题旋耕机是一种由动力驱动的土壤耕作机具，其耕作能力强，一次作业能达到犁耙几次的效果，耕后地表平整，疏密均匀，能满足各种情况耕作的需求。

而在农忙的时候更是能节省时间，提高效率，起到至关重要的作用。

旋耕机按普通的分类方式大致可以分为卧式和立式，由于卧式的使用比较普遍，所以本次课题的旋耕机选择卧式。

2.2技术要求与125马力黄海金马牌四轮拖拉机相匹配，三点悬挂浮动连接,中间传动。

要求设计悬挂连接机构、传动机构和工作部件等。

各项性能指标对照国家标准优于目前同类产品。

主要零件应进行强度计算，以保证使用可靠性，并要求结构、工艺性好，具有可生产性。

2.3设计步骤内容及方法本次毕业设计的步骤按照毕业设计进度执行3月10日～3月22日．毕业实习阶段。

1G-280型传动旋耕机设计发布时间：2021-05-07T11:02:26.177Z 来源：《文化研究》2021年6月上作者：宋开功胡明科[导读] 随着农业的持续发展，发展农业机械化是我们在建设农业现代化的迫切需要，对农业机械进行研究发展是具有极其重要意义的。

耕耙作业是必要的农业种植步骤，通常用旋耕机进行耕耙作业，而配合着农民家中的拖拉机更是物尽其用。

山东济南协和学院宋开功胡明科 250107摘要：随着农业的持续发展，发展农业机械化是我们在建设农业现代化的迫切需要，对农业机械进行研究发展是具有极其重要意义的。

耕耙作业是必要的农业种植步骤，通常用旋耕机进行耕耙作业，而配合着农民家中的拖拉机更是物尽其用。

旋耕机操作上轻松简易，土地耕作后还有着地表平坦，土壤稀碎，土肥均匀等特点，另外旋耕机还能提供优质种床，故旋耕机具有着较广泛的应用，发展旋耕机也是有着很大的发展空间和意义的。

关键词：旋耕机广泛发展前景Abstract: with the continuous development of agriculture, agricultural mechanization development is in urgent needs of the construction of agricultural modernization, we research and development on agricultural machinery are the extremely important significance of tillage work at homework is necessary agricultural steps, usually with a rotary cultivator tillage work at work, and coordinating the farmer tractor in the home is Rotary cultivator operation easy, after the land farming has a flat surface, thin soil ground, soil uniform characteristics of rotary cultivator also can provide the high quality of bed, so the rotary cultivator has a broader application and development of rotary tiller is also has the very big development space and meaningKey words: rotary tiller；extensive；development prospect引言农业经济发展，离不开各种农业机械的研发进步，各种适应农业生产的农业机械纷纷优化出产，各种优质农业机械也层出不穷。
