VERILOG HDL语言基础

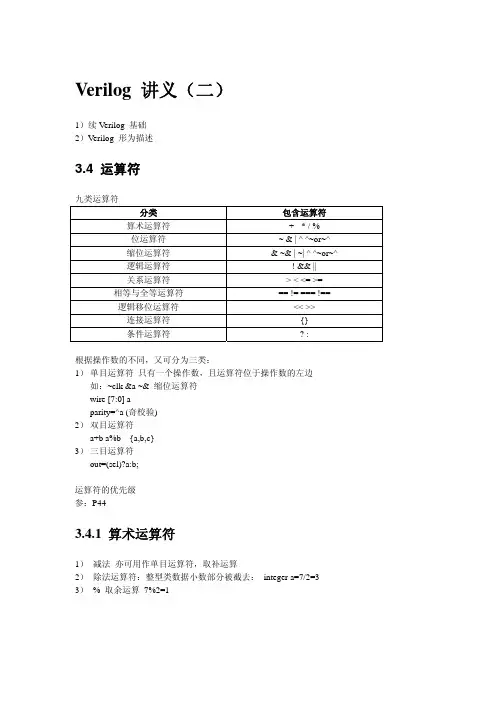

Verilog 讲义（二）1）续Verilog 基础2）Verilog 形为描述3.4 运算符九类运算符分类包含运算符算术运算符+ - * / %位运算符~ & | ^ ^~or~^缩位运算符& ~& | ~| ^ ^~or~^逻辑运算符! && ||关系运算符> < <= >=相等与全等运算符== != === !==逻辑移位运算符 <<>> 连接运算符 {}: 条件运算符 ?根据操作数的不同，又可分为三类：1）单目运算符只有一个操作数，且运算符位于操作数的左边如：~clk &a ~& 缩位运算符wire [7:0] aparity=^a (奇校验)2）双目运算符a+b a%b {a,b,c}3）三目运算符out=(sel)?a:b;运算符的优先级参：P443.4.1 算术运算符1）减法亦可用作单目运算符，取补运算2）除法运算符：整型类数据小数部分被截去： integer a=7/2=33）% 取余运算 7%2=13.4.2 位运算符1）~a 按位取反2）a&b 按位相与若a,b 位数不同，短的高位补0，（x者补x）3）^ ^~ 双目3.4.3 缩位运算符单目运算符，按位进行逻辑运算，结果产生一位的逻辑值。

A=4’b1001&a ~&a |a ~|a ^a ~^a0 1 1 0 1 0 3.4.3 逻辑运算符a&&b结果为一位的逻辑值若操作数为多位，只要有一位为1，整个操作数看作逻辑1；若有不定态，结果亦为不定态。

3.4.5关系运算符结果为一位的逻辑值。

3.4.6 相等与全等运算符结果为一位逻辑值相等：比较每一位，所有相等，关系满足，若有不定态或高阻态，不定态结果。

全等：与相等比较过程相同，亦将不定态及高阻态作为逻辑状态比较。

3.4.7 逻辑移位运算符<< >> 以0补位。

FPGA笔记之verilog语言（基础语法篇）笔记之verilog语言（基础语法篇）写在前面：verilogHDL语言是面对硬件的语言，换句话说，就是用语言的形式来描述硬件线路。

因此与等软件语言不同，假如想要在实际的中实现，那么在举行verilog语言编写时，就需要提前有个硬件电路的构思和主意，同时，在编写verilog语言时，应当采纳可综合的语句和结构。

1. verilog 的基础结构1.1 verilog设计的基本单元——module在数字电路中，我们经常把一些复杂的电路或者具有特定功能的电路封装起来作为一个模块用法。

以后在运用这种模块化的封装时，我们只需要知道：1.模块的输入是什么；2.模块的输出是什么；3.什么样的输入对应什么样的输出。

而中间输入是经过什么样的电路转化为输出就不是我们在用法时需要特殊重视的问题。

当无数个这样的模块互相组合，就能构成一个系统，解决一些复杂的问题。

verilog语言的基础结构就是基于这种思想。

verilog中最基本的模块是module，就可以看做是一个封装好的模块，我们用verilog来写无数个基本模块，然后再用verilog描述多个模块之间的接线方式等，将多个模块组合得到一个系统。

那么一个module应当具有哪些要素呢？首先对于一个module，我们应当设计好其各个I/O，以及每个I/O的性质，用于与模块外部的信号相联系，让用法者知道如何连线。

第二，作为开发者，我们需要自己设计模块内部的线路来实现所需要的功能。

因此需要对模块内部浮现的变量举行声明，同时通过语句、代码块等实现模块的功能。

综上所述，我们把一个module分成以下五个部分：模块名端口定义I/O解释第1页共9页。

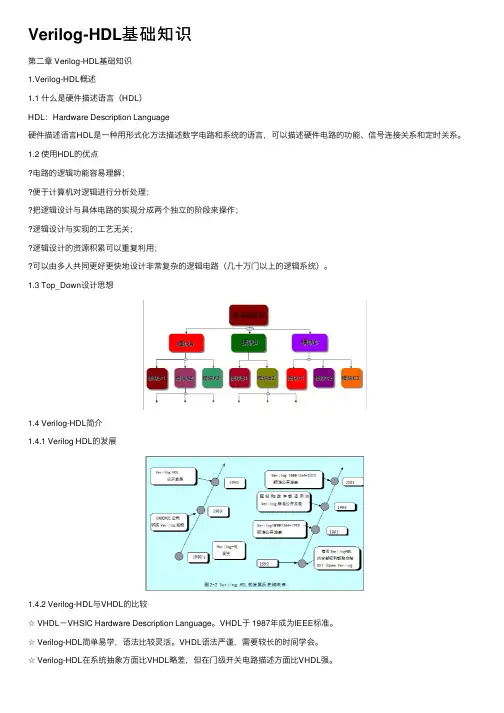

Verilog-HDL基础知识第⼆章 Verilog-HDL基础知识1.Verilog-HDL概述1.1 什么是硬件描述语⾔（HDL）HDL：Hardware Description Language硬件描述语⾔HDL是⼀种⽤形式化⽅法描述数字电路和系统的语⾔，可以描述硬件电路的功能、信号连接关系和定时关系。

1.2 使⽤HDL的优点电路的逻辑功能容易理解；便于计算机对逻辑进⾏分析处理；把逻辑设计与具体电路的实现分成两个独⽴的阶段来操作；逻辑设计与实现的⼯艺⽆关；逻辑设计的资源积累可以重复利⽤；可以由多⼈共同更好更快地设计⾮常复杂的逻辑电路（⼏⼗万门以上的逻辑系统）。

1.3 Top_Down设计思想1.4 Verilog-HDL简介1.4.1 Verilog HDL的发展1.4.2 Verilog-HDL与VHDL的⽐较☆ VHDL－VHSIC Hardware Description Language。

VHDL于 1987年成为IEEE标准。

☆ Verilog-HDL简单易学，语法⽐较灵活。

VHDL语法严谨，需要较长的时间学会。

☆ Verilog-HDL在系统抽象⽅⾯⽐VHDL略差，但在门级开关电路描述⽅⾯⽐VHDL强。

1.4.3 Verilog-HDL 的应⽤ASIC和FPGA设计师可⽤它来编写可综合的代码。

描述系统的结构，做⾼层次的仿真。

验证⼯程师编写各种层次的测试模块对具体电路设计⼯程师所设计的模块进⾏全⾯细致的验证。

库模型的设计：可以⽤于描述ASIC 和FPGA的基本单元（Cell）部件，也可以描述复杂的宏单元（Macro Cell）。

1.4.4 Verilog-HDL的抽象级别⽤Verilog-HDL描述的电路设计就是该电路的Verilog HDL模型，这些模型可以是实际电路的不同级别的抽象，这些抽象的级别和它们对应的模型类型共有以下五种：?系统级(system): ⽤⾼级语⾔结构实现设计模块的外部性能的模型。

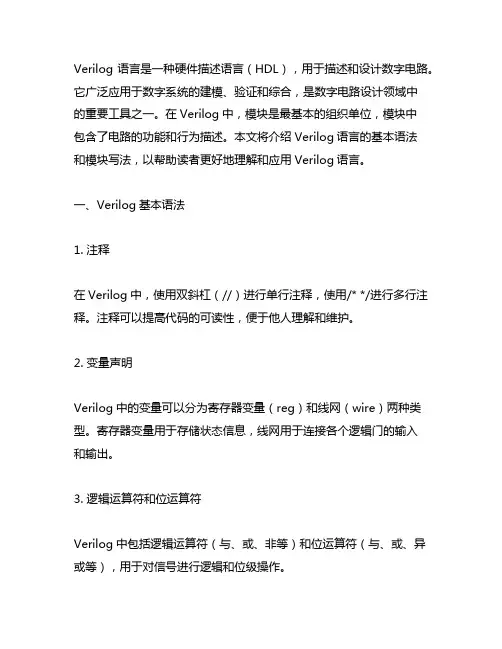

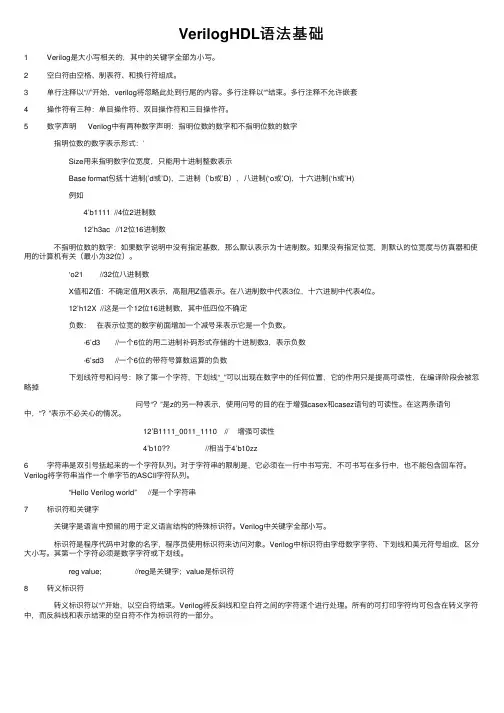

Verilog语言是一种硬件描述语言（HDL），用于描述和设计数字电路。

它广泛应用于数字系统的建模、验证和综合，是数字电路设计领域中的重要工具之一。

在Verilog中，模块是最基本的组织单位，模块中包含了电路的功能和行为描述。

本文将介绍Verilog语言的基本语法和模块写法，以帮助读者更好地理解和应用Verilog语言。

一、Verilog基本语法1. 注释在Verilog中，使用双斜杠（//）进行单行注释，使用/* */进行多行注释。

注释可以提高代码的可读性，便于他人理解和维护。

2. 变量声明Verilog中的变量可以分为寄存器变量（reg）和线网（wire）两种类型。

寄存器变量用于存储状态信息，线网用于连接各个逻辑门的输入和输出。

3. 逻辑运算符和位运算符Verilog中包括逻辑运算符（与、或、非等）和位运算符（与、或、异或等），用于对信号进行逻辑和位级操作。

4. 控制语句Verilog支持if-else语句、case语句等控制语句，用于根据不同条件执行不同的操作。

5. 模拟时钟在Verilog中，时钟是电路中的重要部分，通常使用时钟信号来同步各个元件的动作。

时钟可以通过周期性方波信号来模拟，使用$period 函数可以定义时钟的周期。

6. 仿真指令Verilog提供了多种仿真指令，用于初始化信号、设置仿真时间、输出波形图等操作，有助于仿真和调试电路。

二、模块写法1. 模块定义在Verilog中，一个模块包含了一组功能相关的硬件描述，可以看作是一个小型电路的抽象。

模块通过module关键字进行定义，其中包括模块名、输入输出端口声明等信息。

```verilogmodule adder(input wire [3:0] a,input wire [3:0] b,output reg [4:0] c);// 模块内部逻辑描述endmodule```2. 端口声明模块的端口包括输入端口（input）和输出端口（output），可以通过wire和reg进行声明。
