Verilog HDL实验报告学院：应用科学学院班级：电科13-2班姓名：学号：实验一组合逻辑电路设计（1）实验目的(1)熟悉FPGA设计流程；(2)熟悉DE2开发板的基本元件使用(开关、发光二极管)；(3)学习基本组合逻辑元件的Verilog HDL设计以及实现(数据选择器)；(4)掌握连续赋值语句使用；实验内容本实验的目的是学习如何连接一个简单的外部输入、输出器件到FPGA 芯片以及如何在FPGA器件上实现逻辑电路控制简单外部器件。
考虑使用DE2开发板上拨动开关SW17-0(toggle Switch)作为电路的输入。
使用发光二极管(Light Emitt-ing Diodes，LEDs)和7段显示数码管(7-segment Display)作为电路的输出。
第1部分连续赋值语句步骤1、新建Quartus II工程，选择Cyclone II EP2C35F672C6作为目标芯片，该芯片是DE2开发板上的FPGA芯片；2、编写Verilog HDL代码加入到Quaruts II工程；3、引脚分配，并编译工程该工程；4、将编译好的电路下载到FPGA器件。
扳动拨动开关观察相应的发光二极管显示，验证电路功能是否正确；代码module part1(input wire[2:0]SW,output wire LEDR);wire r_g,s_g,qa,qb;and u1(r_g, SW[0], SW[1]);and u2(s_g, SW[1], SW[2]);nor u3(qa, r_g, qb);nor u4(qb, qa, s_g);assign LEDR = qa;endmodule第2部分简单的数据选择器步骤1 .新建Quartus II工程；2.在工程中加入8位宽的2选1数据选择器Verilog HDL代码。
使用DE2开发板上的SW17作为输入s，开关SW7-0作为输入X，SW15-8作为输入Y。
《硬件描述语言及应用》实验讲义2015-2016年度第二学期实验一、EDA软件使用一、实验目的：1、掌握MAX+PLUS Ⅱ软件的使用；2、掌握文本编辑器和波形编辑器的使用。
二、实验仪器微机一台。
三、实验原理1、MAX+PLUS Ⅱ软件MAX+PLUS II 9.3界面友好，使用便捷，被誉为业界最易学易用的EDA 软件。
支持原理图、VHDL和Verilog语言文本文件，以及波形与EDIF等格式的文件作为设计输入，并支持这些文件的任意混合设计。
MAX+PLUS II 具有门级仿真器，可以进行功能仿真和时序仿真，能够产生精确的仿真结果。
在适配之后，MAX+PLUS II生成供时序仿真用的EDIF、VHDL和Verilog 三种不同格式的网表文件。
MAX+PLUS II支持主流的第三方EDA工具，如Synopsys、Cadence、Synplicity、Mentor、Viewlogic、Exemplar和Model Technology等。
MAX+PLUS II支持除APEX20K系列之外的所有Altera FPG/CPLD 大规模逻辑器件。
2、Verilog语言简介(1) 什么是Verilog HDLVerilog HDL是硬件描述语言的一种，用于数字电子系统设计。
它允许设计者用它来进行各种级别的逻辑设计，可以用它进行数字逻辑系统的仿真验证、时序分析、逻辑综合。
它是目前应用最广泛的一种硬件描述语言之一。
(2) Verilog HDL的历史Verilog HDL是在1983年由GDA（GateWay Design Automation）公司的Phil Moorby首创的。
Phil Moorby后来成为Verilog-XL的主要设计者和Cadence公司（Cadence Design System）的第一个合伙人。
在1984年～1985年，Moorby设计出了第一个关于Verilog-XL的仿真器，1986年，他对Verilog HDL的发展又做出了另一个巨大贡献：即提出了用于快速门级仿真的XL 算法。
Verilog实验报告班级：学号：姓名：实验1 :用 Verilog HDL 程序实现直通线1 实验要求：(1) 编写一位直通线的 Veirlog HDL 程序.(2) 编写配套的测试基准.(3) 通过 QuartusII 编译下载到目标 FPGA器件中进行验证.(4) 建议用模式 52 试验程序：module wl(in,out);input in;output out;wire out;assign out=in;endmodule3 测试基准：`include “wl.v”module wl_tb;reg in_tb;wire out_tb;initialbeginin_tb =0;#100 in_tb =1;#130 in_tb =0;endendmodule4 仿真图形：实验2 ：用 Verilog HDL 程序实现一位四选一多路选择器1实验要求:(1) 编写一位四选一多路选择器的 Veirlog HDL 程序.(2) 编写配套的测试基准.(3) 通过 QuartusII 编译下载到目标 FPGA器件中进行验证.(4)建议用模式 52 试验程序：module mux4_to_1 (out,i0,i1,i2,i3,s1,s0);output out;input i0,i1,i2,i3;input s1, s0;reg out;always @ (s1 or s0 or i0 or i1 or i2 or i3)begincase ({s1, s0})2'b00: out=i0;2'b01: out=i1;2'b10: out=i2;2'b11: out=i3;default: out=1'bx;endcaseendendmodule3 测试基准：`include "mux4_to_1.v"module mux4_to_1_tb1;reg ain,bin,cin,din;reg[1:0] select;reg clock;wire outw;initialbeginain=0;bin=0;cin=0;din=0;select=2'b00;clock=0;endalways #50 clock=~clock;always @(posedge clock)begin#1 ain={$random} %2;#3 bin={$random} %2;#5 cin={$random} %2;#7 din={$random} %2;endalways #1000 select[0]=!select[0];always #2000 select[1]=!select[1];mux4_to_1 m(.out(outw),.i0(ain),.i1(bin),.i2(cin),.i3(din),.s1(select[1]),.s0(select[0])); endmodule4 仿真图形：实验3：用 Verilog HDL 程序实现十进制计数器1实验要求:(1) 编写十进制计数器的 Veirlog HDL 程序. 有清零端与进位端, 进位端出在输出为 9 时为高电平.(2) 编写配套的测试基准.(3) 通过 QuartusII 编译下载到目标 FPGA器件中进行验证.(4) 自行选择合适的模式2 实验程序：module counter_10c (Q, clock, clear, ov);output [3:0] Q;output ov;input clock, clear;reg [3:0] Q;reg ov;initial Q=4'b0000;always @ (posedge clear or negedge clock)beginif (clear)Q<=4'b0;else if (Q==8)beginQ<=Q+1;ov<=1'b1;endelse if (Q==9)beginQ<=4'b0000;ov<=1'b0;endelsebeginQ<=Q+1;ov<=1'b0;endendendmodule3 测试基准：`include"./counter_10c.v"module counter_10c_tb;wire[3:0] D_out;reg clk,clr;wire c_out;reg[3:0] temp;initialbeginclk=0;clr=0;#100 clr=1;#20 clr=0;endalways #20 clk=~clk;counter_10c m_1(.Q(D_out),.clear(clr),.clock(clk),.ov(c_out)); endmodule4 仿真波形：实验4 ：用 Verilog HDL 程序实现序列检测器1 实验要求:、(1) 编写序列检测器的 Veirlog HDL 程序. 检测串行输入的数据序列中是否有目标序列5'b10010, 检测到指定序列后, 用一个端口输出高电平表示.(2) 编写配套的测试基准.(3) 通过 QuartusII 编译下载到目标 FPGA器件中进行验证.(4) 自行选择合适的模式2试验程序：module e15d1_seqdet( x, z, clk, rst);input x,clk, rst;output z;reg [2:0] state;wire z;parameter IDLE = 3 'd0,A = 3'd1,B = 3'd2,C = 3'd3,D = 3'd4,E = 3'd5,F = 3'd6,G = 3'd7;assign z =(state==D && x==0)?1:0;always @(posedge clk or negedge rst)if(!rst)beginstate<=IDLE;endelsecasex(state)IDLE: if(x==1)state<=A;else state<=IDLE;A: if (x==0)state<=B;else state<=A;B: if (x==0)state<=C;else state<=F;C: if(x==1)state<=D;else state<=G;D: if(x==0)state<=E;else state<=A;E: if(x==0)state<=C;else state<=A;F: if(x==1)state<=A;else state<=B;G: if(x==1)state<=F;else state <=G;default: state<=IDLE;endcaseendmodule３测试基准：`include"e15d1_seqdet.v"`timescale 1ns/1ns`define halfperiod 20module e15d1_seqdet_tb;reg clk, rst;reg [23:0] data;wire z;reg x;initialbeginclk =0;rst =1;#2 rst =0;#30 rst =1;data= 20 'b1100_1001_0000_1001_0100;#(`halfperiod*1000) $stop;endalways #(`halfperiod) clk=~clk;always @ (posedge clk)begin#2 data={data[22:0],data[23]};x=data[23];ende15d1_seqdet m(.x(x),.z(z),.clk(clk),.rst(rst)); endmodule４仿真波形：。

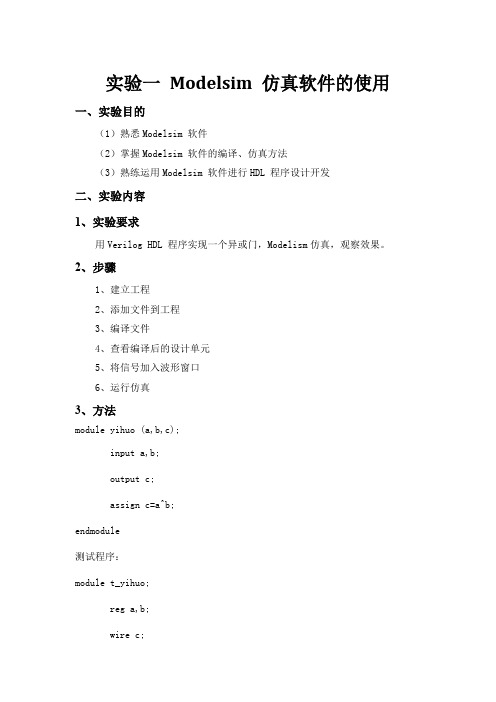

实验一Modelsim仿真软件的使用一、实验目的（1）熟悉Modelsim 软件（2）掌握Modelsim 软件的编译、仿真方法（3）熟练运用Modelsim 软件进行HDL 程序设计开发二、实验内容1、实验要求用Verilog HDL 程序实现一个异或门，Modelism仿真，观察效果。
2、步骤1、建立工程2、添加文件到工程3、编译文件4、查看编译后的设计单元5、将信号加入波形窗口6、运行仿真3、方法moduleyihuo (a,b,c);inputa,b;output c;assign c=a^b;endmodule测试程序：module t_yihuo;reg a,b;wire c;initialbegina=0;forever #20 a=~a;endinitialbeginb=0;forever #30 b=~b;endyihuou1(a,b,c);endmodule二、实验结果波形图：三、分析和心得通过这次的实验，我基本熟悉Modelsim软件，掌握了Modelsim软件的编译、仿真方法。
同时在编写程序的过程中，加深了我对课上所讲的HDL的语法的认识。
实验二简单组合电路设计一、实验目的（1）掌握基于Modelsim的数字电路设计方法（2）熟练掌握HDL 程序的不同实现方法二、实验内容1、实验要求设计一个三人表决器（高电平表示通过），实验内容如下：（1）三个人，一个主裁判，两个副裁判；（2）规则：只要主裁判同意，输出结果为通过；否则，按少数服从多数原则决定是否通过。
使用 Verilog HDL 程序实现上述实验内容，并使用modelsim 仿真。
2、方法module test(a,b,c,s);inputa,b,c;output s;assign s=c|(b&a);endmodulemodulet_test;rega,b,c;wire s;initialbegina=0;forever#10 a=~a;endinitialbeginb=0;forever #20 b=~b;endinitialbeginc=0;forever#40 c=~c;endtest u1(a,b,c,s);endmodule三、实验结果四、分析和心得通过本次实验，我掌握基于Modelsim的简单数字电路设计方法，且尝试了用不同方法实现功能，三人表决器可以通过testbench测试程序实现，也可以利用always模块实现，可见程序的设计思想是很重要的。
verilog hdl实验报告《Verilog HDL实验报告》Verilog HDL（硬件描述语言）是一种用于描述电子系统的硬件的语言，它被广泛应用于数字电路设计和硬件描述。
本实验报告将介绍Verilog HDL的基本概念和使用方法，并通过实验展示其在数字电路设计中的应用。
实验目的：1. 了解Verilog HDL的基本语法和结构2. 掌握Verilog HDL的模块化设计方法3. 熟悉Verilog HDL的仿真和综合工具的使用实验内容：1. Verilog HDL的基本语法和结构Verilog HDL是一种硬件描述语言，其语法和结构类似于C语言。
它包括模块定义、端口声明、信号赋值等基本元素。
在本实验中，我们将学习如何定义Verilog模块，并使用端口声明和信号赋值描述数字电路的行为。
2. Verilog HDL的模块化设计方法Verilog HDL支持模块化设计，可以将复杂的电路分解为多个模块，每个模块描述一个子电路的行为。
在本实验中，我们将学习如何设计和实现Verilog模块，并将多个模块组合成一个完整的数字电路。
3. Verilog HDL的仿真和综合工具的使用Verilog HDL可以通过仿真工具进行功能验证，也可以通过综合工具生成实际的硬件电路。
在本实验中，我们将使用Verilog仿真工具对设计的数字电路进行功能验证，并使用综合工具生成对应的硬件电路。
实验步骤：1. 学习Verilog HDL的基本语法和结构2. 设计一个简单的数字电路，并实现Verilog模块描述其行为3. 使用仿真工具对设计的数字电路进行功能验证4. 使用综合工具生成对应的硬件电路实验结果：通过本实验，我们学习了Verilog HDL的基本概念和使用方法，并成功设计和实现了一个简单的数字电路。
我们使用仿真工具对设计的数字电路进行了功能验证，并使用综合工具生成了对应的硬件电路。
实验结果表明，Verilog HDL在数字电路设计中具有重要的应用价值。
verilog hdl 的编程方法Verilog HDL（硬件描述语言）是一种用于描述数字电路的编程语言。
它是一种硬件描述语言，用于设计和模拟数字系统，如集成电路（IC）或系统级芯片（SoC）。
本文将介绍Verilog HDL的编程方法，以帮助读者更好地理解和使用该语言。
编写Verilog HDL代码时，需要遵循一定的结构和规范。
一个典型的Verilog HDL文件通常包括模块声明、输入输出端口定义、内部信号声明和逻辑实现等部分。
模块声明指定了模块的名称，输入输出端口定义了模块的接口，内部信号声明用于定义模块内部的信号，逻辑实现则描述了模块的功能。
在Verilog HDL中，模块内部的功能通常使用组合逻辑和时序逻辑来实现。
组合逻辑是指输出只依赖于输入的当前值，而不依赖于任何以前的状态。
时序逻辑则依赖于时钟信号和触发器的状态，输出会延迟一定的时间才会更新。
编写组合逻辑时，可以使用逻辑门、选择器和多路复用器等基本元件进行逻辑运算和信号选择。
编写时序逻辑时，需要考虑时钟边沿和触发器的使用，以确保正确的时序行为。
在Verilog HDL中，还可以使用模块实例化和层次结构来组织和重用代码。
模块实例化是指将一个模块作为另一个模块的子模块使用，以便在一个更高级别的设计中使用已有的模块。
层次结构则是指将模块按照层次关系组织起来，以便更好地管理和理解复杂的设计。
模块实例化和层次结构的使用可以提高代码的可读性和维护性。
Verilog HDL还支持分层设计和参数化设计。
分层设计是指将整个设计分为多个层次，每个层次负责不同的功能。
这样可以使设计更加模块化，便于调试和修改。
参数化设计是指使用参数来定义和配置模块的行为。
通过参数化设计，可以根据不同的需求生成不同的模块实例，提高代码的复用性和灵活性。
在Verilog HDL中，也可以使用测试台和仿真工具来验证设计的正确性。
测试台是一种用于生成输入和检查输出的测试环境，通过测试台可以模拟不同的输入情况，并验证输出的正确性。
