全自动翻盖试验机说明书

  • 格式：pdf
  • 大小：4.73 MB
  • 文档页数：11

第 1 頁 共11 頁 产品目录 第一章 概述----------------2 第二章 主要技术参数--------3 第三章 操作说明------------4 第四章 操作方法说明--------7 第五章 举例说明设定方法----8 第六章 维护保养------------9 第七章 保修---------------10 第八章 配件清单表---------11

第 2 頁 共11 頁 第一章、概 述 GJ-5520A全自动翻盖试验机适用于各种笔记本电脑或类似的笔记本电脑之转轴测试用。可测试并记录出每一次的转轴测扭力，并在电脑显示其转轴测扭力曲线，用户便可很方便分析出转轴的功能及质量等评诂。 GJ-5520A全自动翻盖试验机采用伺服控制技术，可自动测出转轴的正转扭力（翻盖扭力）、反转扭力（合盖扭力）。搭配特别的扭力测试装置，完全准确的扣除夹具的自动力影响，将可得到完全准确之正反扭力试验。可谓目前市场上最先进之全自动翻盖扭力试验机。

第 3 頁 共11 頁 第二章、主要技术参数 1. 次数范围： 0~9999999 2. 传动方式： 伺服电机 3. 显示方式： 大屏幕彩色LCD实时显示 4. 扭力范围： 0~50kg 5. 最小插拔力解晰度： 0.01kg 6. 最大测定角度： 360度m 7. 转动角度： 数字显示 8. 转动角度解晰度： 0.1度 9. 每次暂停时间： 0.1~999.9S（可设定） 10. 回转暂停时间： 0.1~999.9S（可设定） 11. 测试方式： 1开-合，2合-开，3开，4合， 12. 手动操作方式： 可“快速、中速、慢速”调整转动夹具 13. 搭配特别的扭力测试装置，完全准确的扣除夹具的自动力影响 14. 电脑可记录并保存所有测试扭力曲线。并可一键导出所有扭力曲线图 15. 工作电压： 单相 220V 16. 额定电流： 6A

第 4 頁 共11 頁 第三章、操作说明 1. 电源开关：开启电源，屏幕进入密码输入界面 2. 密码输入：触击密码输入框，出现小数字键盘 输入密码，点击确定进入操作界面 3. 操作界面：1、测试结果显示栏（左上）：触击粉 色区域清零 2、测试方式： 1）：开—合：先翻盖再合盖的测试方式 2）：合—开：先合盖再翻盖的测试方式 3）：—开—：只做一次翻盖测试，不返回。触击复位可以返回到原点 4）：—合—：只做一次合盖测试，不返回。触击复位可以返回到原点 3、定扭力：触击粉色框输入，不能超过的最大定扭力范围。当产品翻盖或合盖力达到设定值时测试平台自动复位 4、定角度：触击粉色框输入测试产品的角度 5、设定速度：触击粉色框输入，数值为每秒的角度，单位为度/S 6、完成数：触击粉色框输入，产品测试完成的次数，可以手动修改 7、停止数：触击粉色框输入，设定产品测试的最大次数（0～9999999）。当测试次数达到设定值时仪器自动停止运行 8、扭力：在右上角位置，实时显示扭力值，触击粉

第 5 頁 共11 頁 色区域清零 9、荷重单位（右上）：触击可切换kgf / N / ibf 10、行程：实时显示行程值，触击粉色区域清零 11、手动：触击进入另一界面。 1）、扭力：触击粉色区域清零 2）、角度：触击粉色区域清零 3）、快速：触击上升或下降10度 4）、中速：触击上升或下降5度 5）、慢速：触击上升或下降1度 6）、点动：触击转换为连续，使快速、中速、慢速变为连续运作 7）、停止：连续状态下有效，触击停止连续运作 8）、退出：触击返回上一界面 12、复位：触击使测试角度返回原点 13、测一次：触击后根据测试方式求出一次结果 14、设定：触击进入另一界面 1）、查看保存： 触击进入查看保存，并算出10次结果的平均值 2）、保存选择： 触击出现小键盘，选择1为保存，2为不保存，触击确定退出。不保存选择直接触击退出 3）、去程等待： 根据测试方式翻盖或合盖后等待的时间。触击出现小键盘输入等待的时间，单位为秒。触击确定退出 4）、回程等待： 根据测试方式翻盖或合盖后等待的时间。触击出现小键盘

第 6 頁 共11 頁 输入等待的时间，单位为秒。触击确定退出 5）、过载荷重： 仪器最大测试荷重的保护值， 根据传感器进行输入。输入值要比传感器最大值小，当荷重达到过载荷重输入值时仪器立即停止运行。 6）、清零： 对实时荷重值的较正，长时间运行荷重值会出现误差，开启后每进行一次测试都会进行一次较正。触击后出现小键盘1为清零，2为不清零。触击确定退出 7）、翻页： 触击上页或下页进行翻页 8）、系统设定： 此项为出厂设置，所以不进行说明 9）、退出：触击进入主界面 15、启动：触击后运行仪器进行测试。 16、停止：触击后立即停止仪器运行 17、自动停：仪器运行时触击此按键后不会立即停止，做好完整的一次后再停止

第 7 頁 共11 頁 第四章 操作方法说明 1、 接连好电源线，打开电源开关。 2、 输入用户密码，进入停止界面 3、 在停止界面状态下，对扭力、角度以及测试结果进行清零 4、 根椐画片提示设定好各种参数。 5、 设定好参数后，进入了手动界面。 6、 装夹好测试产品，用上升、下降按钮手动操作机台配合。 7、 用上升、下降按钮手动操作机台将上、下夹具调节合适初始角度。 8、 然后再按角度粉色框，清除角度值，以此角度为启始，测试时将此角度为启始启动翻开到设定的角度。 9、 调整良好后就触击启动进行连续测试了。

第 8 頁 共11 頁 第五章、举列说明设定方法 如要设定如下参数： 1、 设定速度： 100度/分 2、 定扭力： 5kg 3、 定角度： 330度 4、 过载荷重： 20kg 5、 完成次数： 0 6、 测试方式： 插—拔 7、 荷重单位： kgf 8、 保存选择： 不保存 9、 停止次数： 5000 10、 去程等待： 0.1 11、 回程等待： 0.1 12、 每次清零： 不清零 以上参数设定完成后清零扭力值、角度值以及测试结果值。并触击测一次看看效果，然后直接触击启动进行测试。

第 9 頁 共11 頁 第六章 维护保养 1、 根据国家电器操作准则和为了操作人员的安全，请务必要将设备安全接地。 2、 试验机台不允放置其他杂物。 3、 试验机台要平稳摆放。 4、 试验机的升降轴及链条定期加润滑油。 5、 非工作时应切断所有电源，保证升降轴的清洁。 6、 非操作人员不得任意操作本机。

第 10 頁 共11 頁 第七章 保 修 一、 保修期 本机器保修期为一年，直接从本公司购买设备者，保修期自公司发运日期起计算，从经销商处购买设备者，自经销商发运日期起计算保修期。 二、 保期范围 保修期内由于本公司设计或器件方面的因素造成机器不能正常使用，本公司提供保修服务。保修时用户须出具购机发票，否则按收费修理。 下列情况不在保修之列： ● 未经本公司许可，私自拆卸设备部件或更换机器零部件者。 ● 由于不可抗拒自然因素造成机器损坏。 ● 由于使用者操作不当造成损机器器者。 ●产品超过保修期或不能出具购机发票者。 本公司对以上条款保留最终解释权。

第 11 頁 共11 頁 第八章 配件清单表 编号 名称 规格 数量 单位 注备 1 主机 GJ-5520A 台 1 2 荷重元 50kg 个 1 出厂时装在主机上 3 旋转测度夹具 ---- 套 1 出厂时装在主机上 4 电源线 ---- 条 1 5 数据线 ---- 条 1 6 说明书 GJ-5520A 本 1 7 海乐品牌电脑 ---- 套 1

合集下载

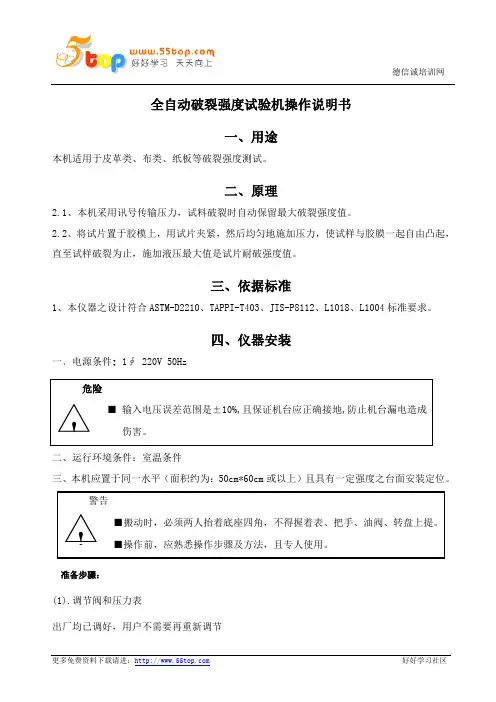

全自动破裂强度试验机操作说明书
