电子万能试验机使用说明书

WD-E型电子式万能试验机操作规程二、试验前检查工作：1.开机前检查所有接线都连接正确；2.在进行试验前，设备应至少预热15分钟，保证传感器元件的稳定性；3.调整横梁限位装置，确保横梁移动不会超过范围导致夹具或装置损坏；4.确定传感器、夹具和试验装置都是适用于将要进行的试验，设备的参数设置和所需的试验要求一致。

三、操作步骤：1.根据试验需求打开广材操作软件的某一项（拉伸、压缩等），待设备与软件连通后（界面右下角“未连通”变为“广材试验仪器有限公司”），单击配置，设置试验参数；2.装好试样，根据试验的情况，可以选择通过主机控制面板或软件设置来开启或停止试验；3.当一次实验结束后，单击“实验结果”或“处理”，可以查看试验数据；4.试验完成后，单击“写文件”，选择保存数据的文件夹将数据保存；5.试验结束后，关闭电源，清理现场，并填写《设备使用记录表记录表》。

注意事项：1.当试验做完后，先取下试样。

请勿在计算机内安装其他应用软件，以免试验机应用软件不能正常运行。

2.开机前必须检查计算机与主机、控制箱连接线、电源插头插座是否正确,有无松动,确认正确后方可开机.请仔细遵守开机顺序,开机状态下不得插拔任一接头。

3.若刚刚关机需要再开机,时间间隔不少于10秒钟。

4.任何时候都不能带电拔插电源线和信号线,否则很容易损坏控制元件。

5.突遇停电请马上关掉所有电源,待确认供电稳定后再顺序开机。

6.主机运行时,试验人员不要远离试验机,人员离开请关闭机器。

7.试验过程中，严禁将手放在试验空间。

8.按下“急停开关”将使移动横梁停止在当前位置上，当试验可能会危害操作员的人身安全或者是可能导致试样或者夹具损伤的时候按下。

此“急停开关”顺时针方向旋转可重新启动系统，注意此开关为紧急时使用，正常试验时不用此开关作停止开关。

编制：批准：版次：1 日期：。

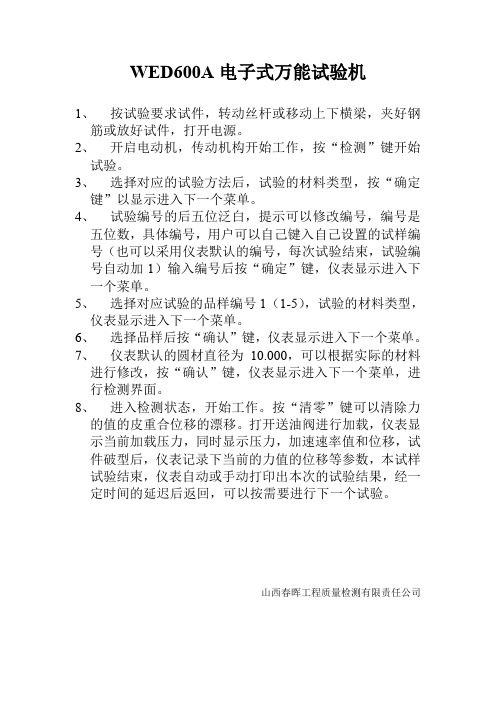

WED600A电子式万能试验机
1、按试验要求试件，转动丝杆或移动上下横梁，夹好钢
筋或放好试件，打开电源。

2、开启电动机，传动机构开始工作，按“检测”键开始
试验。

3、选择对应的试验方法后，试验的材料类型，按“确定
键”以显示进入下一个菜单。

4、试验编号的后五位泛白，提示可以修改编号，编号是
五位数，具体编号，用户可以自己键入自己设置的试样编号（也可以采用仪表默认的编号，每次试验结束，试验编号自动加1）输入编号后按“确定”键，仪表显示进入下一个菜单。

5、选择对应试验的品样编号1（1-5），试验的材料类型，
仪表显示进入下一个菜单。

6、选择品样后按“确认”键，仪表显示进入下一个菜单。

7、仪表默认的圆材直径为10.000，可以根据实际的材料
进行修改，按“确认”键，仪表显示进入下一个菜单，进行检测界面。

8、进入检测状态，开始工作。

按“清零”键可以清除力
的值的皮重合位移的漂移。

打开送油阀进行加载，仪表显示当前加载压力，同时显示压力，加速速率值和位移，试件破型后，仪表记录下当前的力值的位移等参数，本试样试验结束，仪表自动或手动打印出本次的试验结果，经一定时间的延迟后返回，可以按需要进行下一个试验。

山西春晖工程质量检测有限责任公司。

WDW3050电子万能试验机使用与操作一．电子万能试验机组成：电子万能试验机主要由主机和控制计算机、打印机组成。

主机是试验机的重要部分。

原理：主机的动力源是一个电动机，通过减速装置和丝杠带动活动横梁向上或向下运动，使试件产生拉伸或压缩变形。

安装在活动横梁上的力传感器测量试件变形过程中的力值，即载荷值；同时，丝杠的转动带动主机内部一个光电编码器，通过控制器换算成活动横梁的位移值。

力值和位移值在主机控制面板的液晶显示屏上显示为“试验力”和“位移”。

活动横梁的移动速度可以通过控制面板的操作键控制：F3键增加速度；F4键减小速度。

活动横梁的移动方向由控制面板上的方向键控制：▲键向上运动（试件拉伸）；▼键向下运动（试件压缩）；■键停止。

活动横梁的位移值可以近似表示试件的变形，但精确的变形测试要用变形传感器（又称引伸计）。

将引伸计固定在试件上，可以测量引伸计标距范围内的变形量，精确到0.001mm ，控制面板的液晶显示屏上显示“变形”。

所有操作和参数显示也可以在控制计算机上进行。

试验机的立柱、上横梁和主机箱组成刚性框架结构，可以保证试验机足够的刚度。

限位销用于活动横梁的移动限位，当活动横梁碰触限位销时将自动停机。

限位销的作用是使活动横梁在一定的试验范围内移动而不会发生上下夹头之间发生碰撞事故，是实验过程中的保护措施。

二．电子万能试验机操作1．开机与关机顺时针转动主机上的电源开关锁钥匙，主机加电。

同时，控制器自检，这时控制面板的液晶显示屏上显示“系统自检，请稍后．．．”。

自检完成后显示屏显示如图，试验机进入正常工作状态。

关机时，将电源开关锁钥匙逆时针转动，主机自动断电。

！急停开关：主机座上的红色按钮。

当工作中出现操作失误，或控制器锁死，致使控制面板上的按钮失效时，按下急停开关。

这时，主机进入断电保护状态，钥匙开关也不能使主机加电。

待故障排除后，逆时针转动急停开关后放松，按钮自动弹起，主机方可进行正常加电操作。

目次1 主要用途与适用范围 (1)2主要技术指标 (1)3 工作条件 (1)4 结构特征与工作原理 (2)4.1试验机外观结构 (2)4.2工作原理 (2)5 安装与调整 (3)6 使用与操作 (4)7 维护与保养 (5)8常见故障及其排除方法 (6)9附电气原理图 (6)承蒙您选用WDW-20D型微机控制电子式万能试验机，本公司深表感谢。

在使用本机前，请认真阅读《使用说明书》，在充分理解后，方可开机使用，请您爱护本机，正确使用，以便使该机永远保持较高的精度和良好运行状态。

1 主要用途与适用范围该机广泛用于金属和非金属的拉伸、压缩、弯曲等力学性能试验。

适用于质量监督、教学科研、航空航天、钢铁冶金、汽车、橡胶塑料、编织材料等各种试验领域，是生产制造企业、建筑施工单位、产品质量监督检验所及建材产品检测部门必备的检测设备，也适于高等院校为学生做演示试验。

2 主要技术指标最大试验力：20kN；试验力准确度：±1%；试验力测量范围：200N～20kN，全程自动换档；位移测量精度：±0.5%；速度范围：0.05mm/min～500mm/min，无级调速；速度准确度：±1%；最大拉伸行程：700mm；最大压缩行程：700mm；试验空间宽度：370mm；外形尺寸（宽×长×高）：720×500×1680mm；主机重量：400Kg；电源：1KW 单相220V；拉伸与压缩：主机结构为双试验空间，上空间为拉伸空间，下空间为压缩、弯曲空间。

3 工作条件3.1 室温10―35℃。

3.2 相对湿度≤80%。

3.3 周围无振动，无腐蚀性介质，无强磁场干扰。

3.4 电源电压波动不超过额定电压的±10%。

3.5 在稳固的基础上水平安装，水平度不大于0.2/1000。

步齿形带减速系统带动滚珠丝杠副旋转，滚珠丝杠副驱动中横梁，带动拉伸辅具（或压缩、弯曲等辅具）上下移动，实现试样的加荷与卸载。

液晶显示电子万能材料试验机产品使用手册MTS美特斯试验机第一章：产品概述本仪器操作简单，功能强大。

1.1 安全警示➢在您使用本仪器之前，请先仔细阅读本手册；➢为保证产品正常使用，请注意防水；➢本仪器应具有良好的接地；➢不要将本产品放在强磁场环境中，如紧邻高压变压器；➢不要将产品放在非常潮湿的地方；➢如果出现故障，必须由专业人员进行维修，请不要自行打开本产品，以免出现人身伤害或财产损失的情况；➢请不要将本产品直接暴晒在太阳或者其它热源之下；1.2 技术参数1、最大试验力： 10000 N2、示值准确度：±1%3、最小分辨率：0.02%4、试验速度：10mm/min－500mm/min5、机械加荷电子液晶显示6、拉伸长度：0－700mm自动数显7、压缩高度：0－700mm8、高性能变频调速，电源220V9、外型尺寸：850×550×1700mm10、重量：350Kg第二章：液晶显示电子万能材料试验机的键盘及液晶功能单元的介绍2.1 指示灯描述➢电源：仪器上电并正常工作时闪亮；仪器上电但出现故障时常亮或常灭；➢上行：点击【微上】或【快上】按钮时点亮，否则熄灭；。

➢下行：点击【微下上】或【快下】按钮时点亮，否则熄灭；。

➢运行：仪器处于试验状态时点亮，否则熄灭。

2.2 键盘及液晶显示器描述仪器键盘操作区如上图所示：各个功能区域功能介绍如下：➢仪器动悬臂调整区域：动悬臂快速上下调整，动悬臂低速上下调整；➢试验操作区域：开始测试，停止测试；➢【功能】按钮为试验方案等的选项的选择按钮，选择完成后点击【确认】或者【取消】按钮；➢功能项选择按钮，点击【功能】按钮后，通过此两个按钮选择相应的操作；➢按钮【0】至按钮【9】及按钮【.】为数字输入及选择区域。

2.3 液晶显示区域功能描述液晶显示区域待机状态如上图所示：●试验方案显示区域，左图的显示解释为：试验停机条件：定力衰减幅度，值为1%；试验入口力为0N，手动回车；试验测试速度为2mm/min●试验状态显示，此状态为待机状态，当左图为一箭头符号时为测试状态，当为一实心圆符号时，说明仪器超量程停机；●左图为试验过程数据：左图显示力的实时值；左图显示试验过程中或试验结束后的力的最大值；左图显示试验过程中的位移的实时值，当仪器处于待机状态时，此值为0；左图显示试验过程中的变形的实时值，当仪器处于待机状态时，此值为0（可选件）。

WDW-300E电子万能试验机操作规程1 目的规范WDW-300E电子万能试验机的操作步骤，确保检测过程安全有效。

2 适用范围适用于WDW-300E电子万能试验机的使用过程管理。

3 参考文件WDW-300E电子万能试验机使用说明书4 操作步骤4.1 开机前的准备。

4.1.1检查实验室环境뼈如温度、湿度等）是否符合应用试验及试验机的要求。

4.1.2材料试验机是否完好，设备的各零部件是否紧固、齐全。

4.1.3根据试验项目要求，选择适当的夹具、配套联接器、载荷传感器及引伸计（如果使用）。

4.1.4检查全部电缆线、接插件的自身和连接有无异常（如：破损、松脱等），特别注意检查交流供电是否在220伏、正/负偏差在10%以内。

4.1.5计算机与主机的连接线，插头，插座，电源插头是否正确。

4.1.6在进行试验前，设备应至少预热15分钟，保证传感器元件的稳定性。

4.1.3蠃整横梁限位装置，确保横⢁移动不会貅过范围导致夹具或装置损坏。

4.2 开始检⟥4.2.1接通电源，打开显示器、计算机、打印机电源开关。

使计算机进入Windows操作系统，双击桌面上的“SmartTest”图标进入应用程序界面，计算机启动完毕。

软件界面如图1。

4.2.2打开主机电源开关，根据手控盒上的提示，将试样在上夹头上夹紧。

在计算机选择横梁移动速度为50mm/min，调整好试样在下夹头中的位置，调整试验力零点（鼠标点击试验力旁的“0.0”按钮），夹紧下夹头。

4.2.3如果需要，将引伸计在试样上通过橡皮条夹好，取下调整垫片。

调整好试样变形显示的零点。

图1 软件控制界面4.2.4选择合适的自动控制试验程序或手动操作，控制横梁动作。

4.2.5拉伸过程中，应注意观察曲线形状。

如果是带引伸计做试验，则应该设置使用引伸计测量试样变形的最大值，在试样变形超过锁定最大变形后，根据软件提示，立即取下引伸计，以防止引伸计损坏，保护引伸计。

4.2.6试验完成后，试验机自动停机，然后进入数据分析界面进行试验数据处理。

CMT4304电子万能试验机操作规程确认设备的电源线和信号线等连接无误后：1，开机，预热10分钟。

2，桌面打开powertest软件，联机，进入软件。

3，准备好试样，并测量宽度、厚度等。

4，选择试验方案名称，是否更改存盘名，输入相关的用户参数（如宽度厚度等，如果是做塑料拉伸，曲线没有屈服特征，但又要求求取屈服，则试验前一定要输入“偏置屈服应变”，结果看“偏置屈服应力”。

）。

5，安装夹具。

根据试样情况准备好夹具。

6，安装试样：第一种：用位移做试验时：先夹上面，力窗口清零，再夹下面，其它窗口清零。

第二种：用引伸计做试验时：先夹上面，力窗口清零，再夹下面，二边夹好后，按小键盘上的“I”键，调整力窗口的力很小时按键盘上的“停止”键，将引伸绑在试验上，再把力以外的其它窗口清零。

第三种：用大变形做试验时：先夹上面，力窗口清零，再夹下面，再将大变形夹到相应的标距上，其它窗口清零。

第四种：用内径变形装置测量环刚度时，试样放到下压盘的刻度上，移动栋梁至接近试样，装上内径测量装置，将所有窗口清零。

7，运行。

（注意：如果使用了引伸计，则在拉伸过程中，待曲线屈服后要去点击“引伸计切换”，再将引伸计及时取下，此时试验机并示暂停，仍然一直处于试验过程中，请动作迅速，当然如果是拉伸塑料，断裂震动不大用变形小于引伸计最大变形，不取引伸计一直拉到断也可以）8，试验结束。

9，如果继续做下一根，则将试样安装到夹具上，重复第6步骤，直到所有试验结束；如果做另一批试验，则点击菜单“试验部分”的“新试验”，重复3-8步骤。

关机：试验机→打印机→计算机*注意：刚刚关机，需要再开机，至少保证1分钟的间隔时间。

试验过程中，除停止键和急停开关外，不要按控制盒上的其它按键，否则会影响试验。

试验过程中，不能远离试验机。

保持设备和计算机的清洁、卫生，试验后及时清除试块碎屑。

对易锈件，如夹具、插销等涂上防锈油，夹具各运动部位涂润滑油。

如果有静电，请勿必将试验机外壳接地。

仪器名称万能试验机仪器功能弯曲试验文件编号仪器型号GP-TS2000S/50N 厂商高品版本壹、仪器说明一、仪器结构说明核准审核制作日期仪器名称万能试验机仪器功能弯曲试验文件编号仪器型号GP-TS2000S/50N 厂商高品版本二、手控盒使用说明:指示手控盒与计算机的连接状态。

灯亮表示已经连接。

指示试验状态，灯闪动表示正在试验。

位移速度选择按扭，数字表示位移速度，单位mm/min。

可设置值的位移速度选择按钮。

（高中低速度值在MaxTest软件中设置）（切换速度时数码管会提示当前选择的位移速度值(显示半秒)）切换到移动横梁（活塞）状态。

向上移动横梁（活塞）。

数码显示管，显示位移，与MaxTest软件中的位移显示同步。

精确到一位小数。

指示引伸计使用状态，灯亮表示正在使用引伸计。

指示移动横梁（活塞）状态，灯闪动表示正在控制移动横梁（活塞）。

试验开始按扭。

试验停止按扭。

横梁（活塞）复位按钮。

向下移动横梁（活塞）取下引伸计。

位移清零。

变形清零。

负荷清零。

MAXPAD-B手控盒标签。

核准审核制作日期仪器名称万能试验机仪器功能弯曲试验文件编号仪器型号GP-TS2000S/50N 厂商高品版本三、仪器功能接口说明:1 控制端口2 传感器端口3 预留4 预留核准审核制作日期仪器名称万能试验机仪器功能弯曲试验文件编号仪器型号GP-TS2000S/50N 厂商高品版本貳、仪器安装一、电源条件：请依本机铭牌标示配置正确电源220VAC。

危险：输入电压误差范围应在±10% 以内且保证机台应正确接地,防止机台漏电造成伤害.二、运行环境要求：1．室温10～35℃范围内；2．相对湿度≤80%；3．远离电磁干扰及明显震源；4．电压波动为额定电压的±10%以内。

三、本机放置注意地面之平坦，安装时请使用水平仪调整机器水平，水平度为0.2/1000。

仪器名称万能试验机仪器功能弯曲试验文件编号仪器型号GP-TS2000S/50N 厂商高品版本叁、操作规范一、准备试样1．依据试验标准制作试样；2．根据试样选择不同的夹具。

JZJ/JJ032-2005WDW型电子万能试验机操作规程1适用范围本规程适用于金属及非金属固体材料的拉伸、压缩、弯曲、撕裂、剥离、剪切等项目的受力试验。

2主要技术参数力值范围：1N-10000N；测量精度：0.1N。

使用温度：20℃-25℃；非使用温度：-10℃-40℃；3操作程序3.1开机准备3.1.1将数据线和电脑有效连接。

3.1.2更换所需要的夹具，并做好固定。

3.2开机并调试3.2.1打开电源开关。

3.2.2打开电脑中相应的试验机程序。

3.2.3设定相关参数（如：速度、力值最大值、运行时间等）。

3.3运行3.3.1将按标准要求制好的试样放在试验机的工作位置。

3.3.2试验机程序设定清零。

3.3.3试验机运行3.4运行结束3.4.1当试验完成后点击运行结束。

3.4.2分析、处理并保存试验数据。

3.4.3退出试验机程序。

3.4.4关闭试验机电源。

3.4.5清理并整理试验机、夹具和其它部件。

4安全注意事项4.1在仪器正常运行时，头、手和身体的其它部位不要伸入试验机运行空间。

4.2使用平坦、稳固的工作台，并确保有足够的空间供空气流通和人员操作。

4.3避免让设备受潮或接触液态物。

4.4避免设备受震，撞击或摔打。

4.5试验前检查上限位和下限位是否合适，急停开关是否打开。

4.6操作时请勿离开现场，出现紧急情况后按下急揨开关。

4.7远离磁干扰。

4.8非专业技术人员，不得修改试验机程序软件。

电子万能试验机操作指南说明书一、背景介绍电子万能试验机是一种广泛应用于材料力学性能测试领域的实验设备，具有测试精度高、操作简便等优点。

本操作指南将详细介绍电子万能试验机的使用方法，以帮助用户正确操作试验机，并获取准确的测试结果。

二、设备准备1. 确保电子万能试验机连接电源，并开启电源开关。

2. 检查试验机各部位的连接是否牢固，电源线、数据线等是否正常连接。

三、试验前准备1. 根据需要选择合适的试验夹具，并进行安装。

2. 打开电子万能试验机控制面板，进入操作界面。

3. 选择测试参数，如试验速度、试验方式等。

四、样品安装1. 注意样品安装的方向和位置，确保准确测试所需指标。

2. 将样品夹具固定好，并确保夹具夹持力均匀。

五、开始测试1. 点击“开始测试”按钮，试验机开始运行。

2. 在测试过程中，注意观察试验机的运行状态，如试验速度、载荷、位移等参数的变化。

3. 确保试验过程中无外力干扰，如有异常情况发生，立即停止测试。

六、试验结果1. 试验结束后，电子万能试验机会自动显示测试结果。

2. 仔细读取测试结果，并进行相关数据分析和处理。

七、注意事项1. 在操作电子万能试验机时，务必保持专注，防止发生意外。

2. 严禁超过试验机的最大载荷，以免造成设备损坏或人身伤害。

3. 试验结束后，及时关闭电子万能试验机的电源。

以上为电子万能试验机的操作指南说明书，希望能帮助用户正确操作设备，取得准确的测试结果。

如有任何疑问，可随时联系设备制造商或售后服务人员。

祝您的实验工作顺利！。
