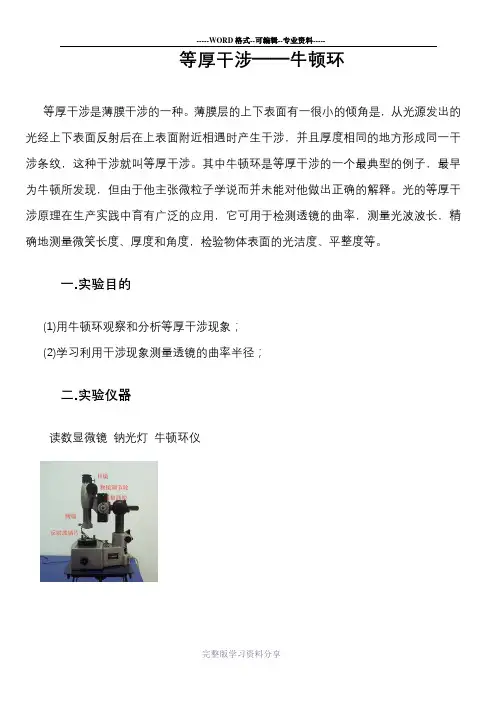

--完整版学习资料分享---- 等厚干涉——牛顿环
等厚干涉是薄膜干涉的一种。薄膜层的上下表面有一很小的倾角是，从光源发出的光经上下表面反射后在上表面附近相遇时产生干涉，并且厚度相同的地方形成同一干涉条纹，这种干涉就叫等厚干涉。其中牛顿环是等厚干涉的一个最典型的例子，最早为牛顿所发现，但由于他主张微粒子学说而并未能对他做出正确的解释。光的等厚干涉原理在生产实践中育有广泛的应用，它可用于检测透镜的曲率，测量光波波长，精确地测量微笑长度、厚度和角度，检验物体表面的光洁度、平整度等。
一. 实验目的
(1)用牛顿环观察和分析等厚干涉现象；
(2)学习利用干涉现象测量透镜的曲率半径；
二. 实验仪器
读数显微镜 钠光灯 牛顿环仪
-----WORD格式--可编辑--专业资料-----
--完整版学习资料分享----
三. 实验原理
牛顿环装置是由一块曲率半径较大的平凸面放在一块光学玻璃平板（平镜）上构成的，如图。平凸透镜的凸面与玻璃平板之间的空气层厚度从中心到边缘逐渐增加，若以平行单光垂直照射到牛顿环上，则经空气层上、下表面反射的两光束存在光程差，他们在平凸透镜的凸面相遇后，将发生干涉。从透镜上看到的干涉花样是以玻璃接触点为中心的一系列明暗相间的圆环，称为牛顿环。同一干涉环上各处的空气层厚度是相同的，因此他属于等厚干涉。
图2 图3 -----WORD格式--可编辑--专业资料-----
--完整版学习资料分享---- 由图2可见，若设透镜的曲率半径为R，与接触点O相距为r处空气层的厚度为d，其几何关系式为
2222222)(rdRdRrdRR
由于rR，可以略去d2得
Rrd22 （1）
光线应是垂直入射的，计算光程差时还要考虑光波在平玻璃上反射会有半波损失，，从而带来2的附加程差，所以总光程差为
等厚干涉牛顿环实验报告数据
一、实验目的
1、 观察等厚干涉现象，加深对光的波动性的理解。
2、 掌握用牛顿环测量平凸透镜曲率半径的方法。
3、 学会使用读数显微镜。
二、实验原理
1、 等厚干涉
当一束平行光垂直照射到薄膜上时，从薄膜上下表面反射的两束光将会发生干涉。如果薄膜厚度相同的地方，两束反射光的光程差相同，从而形成同一条干涉条纹。这种干涉称为等厚干涉。
2、 牛顿环
将一块曲率半径较大的平凸透镜放在一块平面玻璃上，在两者之间形成一个空气薄层。当平行单色光垂直入射时，在空气薄层的上表面和下表面反射的两束光将会发生干涉，形成以接触点为中心的一系列明暗相间的同心圆环，这些圆环被称为牛顿环。
3、 曲率半径的计算 设平凸透镜的曲率半径为 R，入射光波长为λ，第 m 个暗环的半径为 rm，第 n 个暗环的半径为 rn。根据几何关系和光的干涉条件，可以得到：
rm^2 ＝ mRλ （m ＝ 0, 1, 2,）
rn^2 ＝ nRλ （n ＝ 0, 1, 2,）
两式相减可得：
R ＝ （rm^2 rn^2) ／ （m n)λ
通过测量暗环的半径和环数，就可以计算出平凸透镜的曲率半径。
三、实验仪器
1、 读数显微镜
用于测量牛顿环的直径。
2、 钠光灯
提供单色光源。
3、 牛顿环装置
由平凸透镜和平面玻璃组成。
四、实验步骤
1、 调节读数显微镜
（1）将显微镜镜筒大致调至水平。 （2）调节目镜，使十字叉丝清晰。
（3）将物镜调至最低，然后缓慢上升，直到能看清牛顿环。
2、 测量牛顿环直径
（1）转动测微鼓轮，使十字叉丝从牛顿环中心向左移动，依次对准第 30、25、20、15、10 个暗环，并记录相应的位置读数。
（2）继续转动鼓轮，使十字叉丝越过中心，向右移动，对准第 10、15、20、25、30 个暗环，并记录位置读数。
3、 数据处理
（1）计算各暗环直径的测量值。
（2）取相邻两个暗环直径的平均值作为暗环的直径。
等厚干涉牛顿环实验报告
干涉是光学中的一个重要现象，而等厚干涉是其中的一种特殊形式。本次实验旨在通过观察牛顿环的形成过程，探究光的干涉现象，以及利用干涉条纹的特性来测量透明薄片的厚度。
实验仪器与原理。
本次实验使用的仪器主要有，透镜、白光源、平行玻璃片、目镜等。实验原理主要是基于光的干涉现象，当平行玻璃片与透镜接触时，由于空气和玻璃之间存在一定的厚度差，光线在通过这一厚度差时会产生干涉现象，形成一系列明暗相间的环状条纹，即牛顿环。
实验步骤。
1. 将白光源置于透镜的一侧，使光线通过透镜后射到平行玻璃片上。
2. 调整透镜和平行玻璃片的位置，观察牛顿环的形成情况，并记录下明暗条纹的数量和分布情况。
3. 通过目镜观察牛顿环，利用目镜的微调装置来测量不同位置处的明暗条纹的直径。
4. 根据测得的明暗条纹的直径数据，计算出平行玻璃片的厚度。
实验结果与分析。
通过实验观察和数据测量，我们得到了一系列明暗相间的圆环条纹，并成功测量出了不同位置处的明暗条纹的直径。根据所测得的数据，我们计算出了平行玻璃片的厚度为X微米。
结论。 通过本次实验，我们深入了解了等厚干涉的现象和特性，通过观察牛顿环的形成过程，成功测量了平行玻璃片的厚度。实验结果与理论计算基本吻合，验证了等厚干涉的存在和实验方法的可行性。
总结。
本次实验通过观察牛顿环的形成过程，深入探究了光的干涉现象，以及利用干涉条纹来测量透明薄片的厚度。同时也加深了我们对光学原理的理解，为今后的学习和科研工作打下了坚实的基础。
通过本次实验，我们不仅学到了理论知识，更加深了对光学现象的理解，同时也提高了实验操作的能力。希望通过今后的实验学习，能够进一步探究光学领域的奥秘，为科学研究和技术应用做出更大的贡献。
一、实验目的
1. 观察和分析光的等厚干涉现象。
2. 学习利用干涉现象测量平凸透镜的曲率半径。
3. 理解牛顿环的形成原理及其在光学测量中的应用。
二、实验原理
牛顿环实验是研究光的等厚干涉现象的经典实验。当一束单色光垂直照射到一个平凸透镜和平面玻璃板之间的空气薄膜时，由于空气薄膜的厚度不同，反射光的光程差也不同，从而产生干涉现象。在平凸透镜的凸面与玻璃板之间的空气薄膜厚度相同的地方，形成明暗相间的同心圆环，称为牛顿环。
根据波动理论，光程差Δ为：
\[ \Delta = 2d + \frac{\lambda}{2} \]
其中，d为空气薄膜的厚度，λ为光的波长。
当Δ为整数倍的波长时，两束光相长干涉，形成明环；当Δ为半整数倍的波长时，两束光相消干涉，形成暗环。
三、实验仪器
1. 平凸透镜
2. 平面玻璃板
3. 钠光灯
4. 牛顿环仪
5. 读数显微镜
6. 移动平台
四、实验步骤
1. 将平凸透镜放置在平面玻璃板上，确保其与玻璃板接触良好。
2. 将牛顿环仪固定在移动平台上，并将钠光灯置于牛顿环仪的一侧。 3. 打开钠光灯，调节牛顿环仪的倾斜角度，使光线垂直照射到平凸透镜和平面玻璃板之间的空气薄膜上。
4. 调节读数显微镜的焦距，使牛顿环的干涉条纹清晰可见。
5. 移动平台，观察牛顿环的干涉条纹，记录明环和暗环的位置。
6. 利用公式计算平凸透镜的曲率半径。
五、实验结果与分析
1. 观察到牛顿环的干涉条纹是以接触点为中心的一系列明暗相间的同心圆环。
2. 通过测量明环和暗环的位置，计算出平凸透镜的曲率半径。
六、实验结论
1. 牛顿环实验成功观察到了光的等厚干涉现象。
2. 通过测量牛顿环的干涉条纹，可以测量平凸透镜的曲率半径。
七、实验心得体会
1. 牛顿环实验是一种简单而有效的光学实验，可以直观地观察光的干涉现象。
2. 通过实验，加深了对光的干涉原理的理解，并学会了利用干涉现象进行光学测量。
