牛顿环和劈尖干涉【实验目的】1. 学习用牛顿环测量透镜的曲率半径和劈尖的厚度。
2. 熟练使用读数显微镜。
【实验仪器】移测显微镜,钠光灯,牛顿环仪和劈尖装置。
【实验原理】测量透镜曲率半径的公式为:224()m nd dRm nλ-=-【实验内容】一、用牛顿环测量透镜的曲率半径1.调节牛顿环仪,使牛顿环的中心处于牛顿环仪的中心。
(为什么?)2. 将牛顿环仪置于显微镜平台上,调节半反射镜使钠黄光充满整个视场。
此时显微镜中的视场由暗变亮。
(一定能调出条纹吗?)3. 调节显微镜,直至看清十字叉丝和清晰的干涉条纹。
(注意:调节显微镜物镜镜筒时,只能由下向上调节。
为什么?)4. 观察条纹的分布特征。
察看各级条纹的粗细是否一致,条纹间隔是否一样,并做出解释。
观察牛顿环中心是亮斑还是暗斑,若为亮斑,如何解释?5. 测量暗环的直径。
转动移测显微镜读数鼓轮,同时在目镜中观察,使十字刻线由牛顿环中央缓慢向一侧移动然后退回第30环,自30环开始单方向移动十字刻线,每移动一环即记下相应的读数直到第25环,然后再从同侧第15环开始记数直到第10环;穿过中心暗斑,从另一侧第10环开始依次记数到第15环,然后从第25环记数直至第30环。
并将所测数据记入数据表格中。
(为什么测量暗环的直径,而不是测量亮环的直径?)6. 观察透射光束形成的牛顿环。
7. 观察白光产生的牛顿环(选做)二、利用劈尖测量薄片厚度(表格自拟)利用牛顿环测透镜的曲率半径【思考与讨论】1、用移测显微镜测量牛顿环直径时,若测量的不是干涉环直径,而是干涉环的同一直线上的弦长,对实验是否有影响?为什么?2、透射光能否形成牛顿环?它和反射光形成的牛顿环有什么区别?。
等厚干涉实验—牛顿环和劈尖干涉
等厚干涉实验,是由洪堡用他的牛顿环提出来的,它是细节最精确的光学实验中的一种,从1832年到今天依然使用着这种工具,用于测量光的波长。
与常见的牛顿环相比,劈尖干涉实验对更精确的波长测量更加具有优势,因此得到了广泛的应用。
等厚干涉实验由牛顿环和劈尖干涉组成。
牛顿环是带有镶边的圆形玻璃,其边缘处有两个凹痕,它们被锯齿状分割或尖锐的割边填充,形成镶边,这种特殊的凹痕可以将光线形成一个尖锐而密集的条状图案。
光线由镶边穿过时,产生干涉。
劈尖干涉则不依靠物理凹痕来实现,而是依靠使用两个平行的光纤,其中一根分成两端,由一个非激光的光源为源入射在第一根光纤上,然后从两端发出,分别穿过另外一端光纤,最后从E型探头出发,形成劈尖边缘,从而产生干涉。
等厚干涉实验的基本原理是,入射光有一定的空间图案,其条纹会与凹痕或劈尖边缘相互叠加,形成干涉。
在实际操作中,将该干涉实验用于波长测量时,只要将数据拟合到模型公式,便可以准确测量出光的波长。
等厚干涉实验的优势在于,操作简便,测量准确,同时具有较高的精度。
而缺点是,由于采用凹痕或劈尖边缘,光线会产生不可预测的多普勒效应,而且各种环境因素会对结果造成影响,所以并不能完全准确测量光的波长。
牛顿环和劈尖干涉实验报告牛顿环和劈尖干涉实验报告引言:光学是一门研究光的传播和性质的学科,而干涉实验则是光学中重要的实验手段之一。
本次实验旨在通过观察牛顿环和劈尖干涉实验现象,探究光的干涉现象及其原理。
一、牛顿环实验牛顿环实验是一种观察薄膜干涉现象的经典实验。
实验中,我们使用了牛顿环装置,即一块平凸透镜与一块平凹透镜相接触,形成一层薄膜。
通过照射白光,我们可以观察到一系列彩色的环状条纹。
牛顿环的形成是由于光的干涉现象。
当光线从空气进入到透明介质中时,会发生折射。
在透镜与薄膜接触的表面,由于介质折射率的变化,光线会发生反射和折射,形成反射和折射光波的干涉。
这种干涉现象导致了光的干涉条纹的形成。
牛顿环实验中,我们可以观察到一系列同心圆环,每个环的亮暗程度不同。
这是由于光的干涉现象导致的。
光线在透镜与薄膜接触表面发生反射和折射后,由于相位差的存在,不同波长的光会发生干涉,形成亮暗相间的条纹。
而圆环的大小则与光的波长和相位差有关。
二、劈尖干涉实验劈尖干涉实验是一种观察光的干涉现象的实验,通过劈尖形状的玻璃片,我们可以观察到一系列干涉条纹。
在劈尖干涉实验中,我们使用了一块劈尖形状的玻璃片。
当平行光通过劈尖玻璃片时,由于玻璃的折射率不均匀,光线会发生反射和折射,形成干涉现象。
我们可以观察到一系列亮暗相间的条纹。
劈尖干涉实验中,条纹的形成与光的干涉现象有关。
光线在劈尖玻璃片表面发生反射和折射后,由于相位差的存在,不同波长的光会发生干涉,形成亮暗相间的条纹。
而条纹的间距则与光的波长和相位差有关。
结论:通过牛顿环和劈尖干涉实验,我们可以观察到光的干涉现象,并了解到干涉现象的原理。
光的干涉现象是光学中重要的现象之一,对于研究光的性质和应用具有重要意义。
通过实验,我们更深入地理解了光的干涉现象,并对光学的研究有了更深入的认识。
在实验过程中,我们还发现了光的波动性质和光的相位差对干涉现象的影响。
这些发现对于进一步研究光的干涉现象和应用具有指导意义。
牛顿环和劈尖干涉实验报告
实验目的:
1.观察和研究牛顿环和劈尖干涉现象。
2.通过实验验证光的波动性和干涉现象。
实验原理:
1.牛顿环实验:当一块平行玻璃板接触在光源上方的凸透镜或光源上并与凸透镜或光源的平面接触很好且空间之间没有气泡时,光线会形成彩色的环,称为牛顿环。
这是由于平行玻璃板和凸透镜或光源形成的薄膜导致光的干涉现象。
2.劈尖干涉实验:通过将一束单色光通过劈尖上的狭缝后,使光线呈现出明暗交替的条纹模式。
这是由于光的波动性导致光的干涉现象。
实验步骤:
1.牛顿环实验:
a)将凸透镜或光源放置在平台上,并调整到合适的高度。
b)在平行玻璃板上放置一滴水或一小滴云母溶液,并将平行玻璃板轻轻放在凸透镜或光源上方。
c)观察并记录形成的彩色环的数量和颜色。
根据环的半径和波长,可以计算出平行玻璃板的折射率。
2.劈尖干涉实验:
a)将劈尖放置在光源前方,并保持其垂直于光线。
b)使用狭缝光源发出一束单色光线并通过劈尖上的狭缝。
c)在屏幕上观察并记录明暗交替的条纹模式。
根据条纹的间距
和波长,可以计算出光的波长或劈尖的缝宽。
实验结果:
1.牛顿环实验:观察到形成的彩色环的数量和颜色。
2.劈尖干涉实验:观察到明暗交替的条纹模式,并记录条纹的间距。
实验结论:
1.牛顿环实验:根据计算得到的彩色环的半径和波长,可以计算出平行玻璃板的折射率。
2.劈尖干涉实验:根据条纹的间距和波长计算,可以得出光的波长或劈尖的缝宽。
通过以上两个实验,我们验证了光的波动性和干涉现象,并通过计算得到了相关参数。
牛顿环和尖劈的干涉条纹的异同
牛顿环和尖劈的干涉条纹的相同点是它们都属于等厚干涉条纹。
然而,它们在形状和结构上存在显著的差异。
牛顿环的干涉条纹呈明暗相间的同心圆,相邻条纹间距不等。
这些条纹是牛顿环上厚度相同点的轨迹,其形状为圆。
尖劈的干涉条纹则是明暗相间的直条纹,且相邻条纹间距相等。
这些条纹是尖劈上厚度相同点的轨迹,其形状为直线。
这是因为在尖劈处,垂直入射的光会有半波损失,导致亮纹的光程差为半波长的偶数倍,暗纹的光程差为半波长的奇数倍。
由于尖劈处的厚度为零,此处是零级暗纹。
随着厚度的增加,级数也会增加。
综上所述,牛顿环和尖劈的干涉条纹虽然都属于等厚干涉条纹,但它们的形状和结构有所不同。
牛顿环的条纹呈同心圆,尖劈的条纹则是直条纹。
等厚干涉实验—牛顿环和劈尖干涉要观察到光的干涉图象,如何获得相干光就成了重要的问题,利用普通光源获得相干光的方法是把由光源上同一点发的光设法分成两部分,然后再使这两部分叠如起来。
由于这两部分光的相应部分实际上都来自同一发光原子的同一次发光,所以它们将满足相干条件而成为相干光。
获得相干光方法有两种。
一种叫分波阵面法,另一种叫分振幅法。
1.实验目的(1)通过对等厚干涉图象观察和测量,加深对光的波动性的认识。
(2)掌握读数显微镜的基本调节和测量操作。
(3)掌握用牛顿环法测量透镜的曲率半径和用劈尖干涉法测量玻璃丝微小直径的实验方法(4)学习用图解法和逐差法处理数据。
2.实验仪器读数显微镜,牛顿环,钠光灯3.实验原理我们所讨论的等厚干涉就属于分振幅干涉现象。
分振幅干涉就是利用透明薄膜上下表面对入射光的反射、折射,将入射能量(也可说振幅)分成若干部分,然后相遇而产生干涉。
分振幅干涉分两类称等厚干涉,一类称等倾干涉。
用一束单色平行光照射透明薄膜,薄膜上表面反射光与下表面反射光来自于同一入射光,满足相干条件。
当入射光入射角不变,薄膜厚度不同发生变化,那么不同厚度处可满足不同的干涉明暗条件,出现干涉明暗条纹,相同厚度处一定满足同样的干涉条件,因此同一干涉条纹下对应同样的薄膜厚度。
这种干涉称为等厚干涉,相应干涉条纹称为等厚干涉条纹。
等厚干涉现象在光学加工中有着广泛应用,牛顿环和劈尖干涉就属于等厚干涉。
下面分别讨论其原理及应用:(1)用牛顿环法测定透镜球面的曲率半径牛顿环装置是由一块曲率半径较大的平凸玻璃透镜和一块光学平玻璃片(又称“平晶”)相接触而组成的。
相互接触的透镜凸面与Rer (a ) (b)图9-1 牛顿环装置和干涉图样平玻璃片平面之间的空气间隙,构成一个空气薄膜间隙,空气膜的厚度从中心接触点到边缘逐渐增加。
如图9-1(a )所示。
当单色光垂直地照射于牛顿环装置时(如图9-1),如果从反射光的方向观察,就可以看到透镜与平板玻璃接触处有一个暗点,周围环绕着一簇同心的明暗相间的内疏外密圆环,这些圆环就叫做牛顿环,如图9-1(b )所示.在平凸透镜和平板玻璃之间有一层很薄的空气层,通过透镜的单色光一部分在透镜和空气层的交界面上反射,一部分通过空气层在平板玻璃上表面上反射,这两部分反射光符合相干条件,它们在平面透镜的凸面上相遇时就会产生干涉现象。

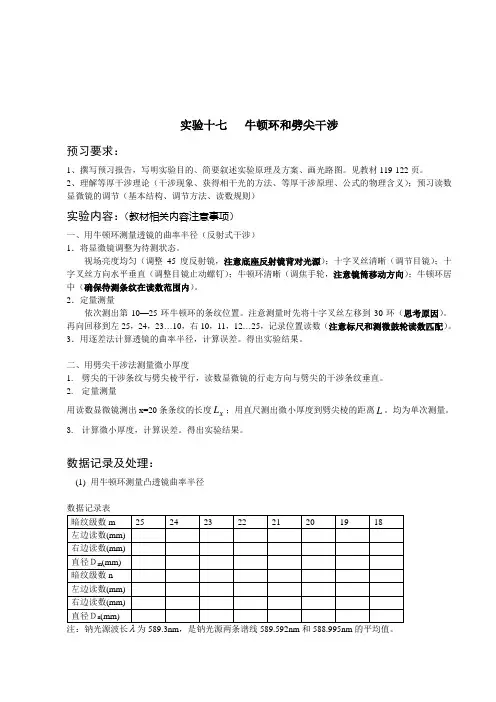

实验十七牛顿环和劈尖干涉预习要求:1、撰写预习报告,写明实验目的、简要叙述实验原理及方案、画光路图。
见教材119-122页。
2、理解等厚干涉理论(干涉现象、获得相干光的方法、等厚干涉原理、公式的物理含义);预习读数显微镜的调节(基本结构、调节方法、读数规则)实验内容:(教材相关内容注意事项)一、用牛顿环测量透镜的曲率半径(反射式干涉)1.将显微镜调整为待测状态。
视场亮度均匀(调整45度反射镜,注意底座反射镜背对光源);十字叉丝清晰(调节目镜);十字叉丝方向水平垂直(调整目镜止动螺钉);牛顿环清晰(调焦手轮,注意镜筒移动方向);牛顿环居中(确保待测条纹在读数范围内)。
2.定量测量依次测出第10—25环牛顿环的条纹位置。
注意测量时先将十字叉丝左移到30环(思考原因)。
再向回移到左25,24,23…10,右10,11,12…25,记录位置读数(注意标尺和测微鼓轮读数匹配)。
3.用逐差法计算透镜的曲率半径,计算误差。
得出实验结果。
二、用劈尖干涉法测量微小厚度1.劈尖的干涉条纹与劈尖棱平行,读数显微镜的行走方向与劈尖的干涉条纹垂直。
2.定量测量L;用直尺测出微小厚度到劈尖棱的距离L。
均为单次测量。
用读数显微镜测出x=20条条纹的长度X3.计算微小厚度,计算误差。
得出实验结果。
数据记录及处理:(1)用牛顿环测量凸透镜曲率半径数据记录表暗纹级数m 25 24 23 22 21 20 19 18左边读数(mm)右边读数(mm)直径Dm(mm)暗纹级数n左边读数(mm)右边读数(mm)直径Dn(mm)注:钠光源波长 为589.3nm,是钠光源两条谱线589.592nm和588.995nm的平均值。
用牛顿环测量凸透镜曲率半径的公式为()λn m D D R nm --=422取(m-n=8)由实验记录的数据依据上式得到以下表中结果 序号 1 2 3 4 R(mm) 序号 5 6 7 8 R(mm)∑==i R R 81(mm) 曲率半径平均值随机误差的极限值为:()()13312--==∆∑=k k R RR ki iR σ=读数显微镜的仪器误差,按照技术规范(JJG571-88)规定,其值应按以下公式计算 ⎪⎭⎫⎝⎛+=∆15)(5mm D D = (um) = (mm )由于对直径的平方值进行逐差计算,各次测量得到的直径数值均不相同,由此得到的仪器误差也不同,采用其中最大误差的进行处理。
劈尖和牛顿环新教材第三册二十一章提到了两个薄膜干涉的装置——劈尖和牛顿环。
教材中并没有给出明确的说明,下面介绍以下它们的光学原理。
一.劈尖:干涉法检查平面的平整程度的装置光学上叫劈尖干涉,如图1所示。
单色光源S发出的光经凸透镜成为平行光,再经过以450角放置的玻璃片M反射以后,垂直地投射到有两块平面玻璃片夹一薄纸片所构成的空气劈尖上,用读数显微镜M s观察反射条纹,如图2所示。
图1 图2由于劈尖角很小,因此可近似地认为入射角为零,入射光与反射光的方向相反。
由光的电磁理论可以证明,薄膜以及上下介质的折射率的关系是:当n1< n2>n3或n1 >n2<n3时两条反射光之间有半波损失,而当n1< n2<n3或n1 >n2 >n3时,则没有半波损失。
所以这时的干涉条件是相长干涉 2 n2h + λ/2 = kλ, k = 0,1,2,…;⑴相消干涉 2 n2h + λ/2 =(k+1/2)λ,k = 0,1,2,…;⑵式中n2为劈尖介质折射率,h为介质的厚度,λ为光在真空中的波长。
故明纹处空气层厚度为h = (k-1/2)λ/2n2, k = 0,1,2,…;⑶暗纹处空气层的厚度为h = kλ/2n2 ,k = 0,1,2,…;⑷⑶、⑷两式中k值自零开始,k = 0对应于劈棱处的暗纹(第一条暗纹)。
劈尖干涉条纹的特点。
1.两条明纹(或暗纹)间劈尖介质薄膜厚度差为△h = h k+1-h k =λ/2n2两条纹之间距离为L ≈λ/2n2θ2.对于一定波长的入射光,条纹间距与θ成反比,与n2成反比。
3.当上玻璃片向上移动时,条纹向劈尖移动,上玻璃片每移动λ/2n2 ,条纹移过一条。
教材中介绍的干涉法检查平面的平整度就是利用的这一原理。
教材第三册28页图21-6的甲图如图3表示的平面是平整的,乙图如图4表示的平面上有一个凹点。
因为根据该点附近的条纹向左凸,也就是说条纹向劈尖移动,说明此处的空气厚度比周围要厚,所以此处是一个凹点。
