汽车EPS与SAS故障诊断系统的开发

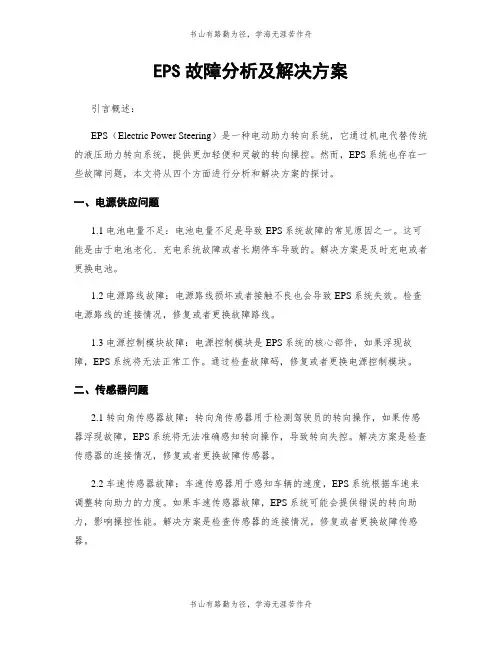

EPS故障分析及解决方案

引言概述：

EPS（Electric Power Steering）是一种电动助力转向系统，它通过机电代替传统的液压助力转向系统，提供更加轻便和灵敏的转向操控。然而，EPS系统也存在一些故障问题，本文将从四个方面进行分析和解决方案的探讨。

一、电源供应问题

1.1 电池电量不足：电池电量不足是导致EPS系统故障的常见原因之一。这可能是由于电池老化、充电系统故障或者长期停车导致的。解决方案是及时充电或者更换电池。

1.2 电源路线故障：电源路线损坏或者接触不良也会导致EPS系统失效。检查电源路线的连接情况，修复或者更换故障路线。

1.3 电源控制模块故障：电源控制模块是EPS系统的核心部件，如果浮现故障，EPS系统将无法正常工作。通过检查故障码，修复或者更换电源控制模块。

二、传感器问题

2.1 转向角传感器故障：转向角传感器用于检测驾驶员的转向操作，如果传感器浮现故障，EPS系统将无法准确感知转向操作，导致转向失控。解决方案是检查传感器的连接情况，修复或者更换故障传感器。

2.2 车速传感器故障：车速传感器用于感知车辆的速度，EPS系统根据车速来调整转向助力的力度。如果车速传感器故障，EPS系统可能会提供错误的转向助力，影响操控性能。解决方案是检查传感器的连接情况，修复或者更换故障传感器。

2.3 转向力矩传感器故障：转向力矩传感器用于感知驾驶员施加在方向盘上的力矩，以调整转向助力的大小。如果传感器浮现故障，EPS系统可能无法正确感知驾驶员的力矩输入，导致转向操控不稳定。解决方案是检查传感器的连接情况，修复或者更换故障传感器。

三、机电故障

3.1 机电过热：EPS系统的机电在长期高负荷工作时可能会过热，导致系统失效。解决方案是检查冷却系统的工作情况，确保机电正常散热。

3.2 机电损坏：机电的损坏可能是由于长期高负荷工作、电压过高或者电流过大等原因引起的。解决方案是检查机电的工作情况，修复或者更换故障机电。

EPS故障分析及解决方案

一、故障分析

EPS（Electric Power Steering）是电动助力转向系统的缩写，用于辅助驾驶员在转向时施加力量。当EPS浮现故障时，驾驶员会感到转向变得难点，甚至无法正常转向。因此，对EPS故障进行准确分析是解决问题的关键。

1. 无法启动EPS系统

可能原因：

- 电源故障：检查EPS系统的电源路线和保险丝是否正常连接，确保电源供应正常。

- 控制单元故障：检查EPS系统的控制单元是否损坏，需要进行更换或者修复。

- 传感器故障：检查EPS系统的传感器，如转向角度传感器和转向助力传感器，确保其正常工作。

2. 转向难点或者不灵敏

可能原因：

- 机电故障：检查EPS系统的机电是否正常工作，如机电是否损坏或者接线是否松动。

- 传感器故障：检查EPS系统的转向角度传感器和转向助力传感器，确保其准确读取转向信息。

- 电源供应不足：检查EPS系统的电源供应是否稳定，如电池电压是否过低。

- 配置参数错误：检查EPS系统的配置参数是否正确设置，如转向助力的力度和响应速度。 二、解决方案

根据故障分析的结果，可以采取以下解决方案来修复EPS故障：

1. 无法启动EPS系统的解决方案：

- 检查电源路线和保险丝，确保电源供应正常。

- 检查控制单元，如有损坏需进行更换或者修复。

- 检查传感器，确保其正常工作。

2. 转向难点或者不灵敏的解决方案：

- 检查机电，如有损坏或者接线松动需进行修复或者更换。

- 检查传感器，确保其准确读取转向信息。

- 检查电源供应，如电池电压过低需进行充电或者更换电池。

- 检查配置参数，确保其正确设置。

此外，为了避免EPS故障的发生，还可以采取以下预防措施：

- 定期检查EPS系统的电源路线和保险丝，确保其正常连接。

- 定期检查EPS系统的控制单元和传感器，确保其正常工作。

- 定期检查电池电压，确保电源供应稳定。

- 定期检查EPS系统的配置参数，确保其正确设置。

EPS故障分析及解决方案

一、背景介绍

电子动力转向系统（Electric Power Steering，简称EPS）是一种通过电子控制单元（ECU）控制的辅助转向系统，它通过感应车辆转向操作并提供适当的转向力，提高了驾驶的舒适性和操控性。然而，EPS系统在长期使用过程中可能会出现故障，影响驾驶安全和操控性能。因此，本文将针对EPS故障进行分析，并提供解决方案。

二、EPS故障分析

1. 故障现象

EPS故障可能表现为转向力过大、转向力突然消失、转向助力不稳定等现象。这些故障可能会导致驾驶员操控困难，甚至发生事故。

2. 故障原因

（1）传感器故障：EPS系统中的传感器负责感应车辆的转向操作，如果传感器损坏或失效，将导致EPS系统无法正常工作。

（2）电源供应故障：EPS系统需要稳定的电源供应，如果电源供应不稳定或中断，将导致EPS系统无法正常工作。

（3）电机故障：EPS系统中的电机负责提供转向助力，如果电机损坏或失效，将导致转向力过大或转向助力消失。

3. 故障诊断

（1）使用诊断工具：通过连接车辆的OBD接口，使用专业的诊断工具进行故障码读取和诊断，根据故障码分析故障原因。 （2）检查传感器：检查转向角度传感器、转向助力传感器等传感器的工作状态，确保其正常工作。

（3）检查电源供应：检查EPS系统的电源供应是否稳定，如有异常，及时修复或更换电源供应设备。

（4）检查电机：检查EPS系统中的电机工作状态，确保其正常工作。

三、解决方案

1. 传感器故障解决方案

（1）检查传感器连接：检查传感器连接是否松动或腐蚀，如有问题，及时修复或更换连接器。

（2）校准传感器：根据厂家提供的操作手册，进行传感器的校准工作。

（3）更换传感器：如果传感器损坏无法修复，需要更换新的传感器。

2. 电源供应故障解决方案

（1）检查电源线路：检查EPS系统的电源线路是否短路或断路，如有问题，及时修复或更换线路。

汽车电子助力转向EPS系统检测与诊断分析

电子控制动力转向系统是根据车速等信号对转向进行有效控制，从而让汽车在不同的形式条件下稳定操作手感和稳定性，提升行车安全。而这种转向系统也被称为转向动力放大设备，也有不同的种类。笔者根据自己的工作经验，对现阶段电子助力转向系统的具体分类做出了一些总结。

1 现阶段主要的电子助力转向系统

目前的电子控制动力转向系统在现阶段有电力控制、转向助力和机械转向3个部分。如果按照动力源划分也有电子控制和液压式。

1.1 电子控制系统

该系统主要利用直流电动机作为动力源，并在传统机械式系统的基础上运行。其特点在于可以根据车速等具体的信号来对电动机进行转动方向的控制。而电子控制系统一般情况下有电子控制体系、电动机、蓄电池等多个部分所构成。如果按照助力机构结构的差异，也可以分为转向轴助力式和小齿轮助力式。

1.2 液压式转向系统

该系统也是在传统液压动力系统上进行的改良，增加了车速传感器等设备。该系统根据检测出来的车速信号等对电磁阀进行控制，然后将转向动力进行放大，便于合理调控，满足不同速率时的助力要求。如果按照控制方式来进行划分，也有反作用力控制和流量控制等方式。

1.3 电磁离合器

该设备主要保障电动助力的作用范围可控。如果车速超过预先设定的最大范围，那么离合器会切断电动机电源，实现手动控制转向。如果在不助力时还能减少惯性对转向的不良影响。

2 电子助力转向系统的故障检测分析 2.1 检修要点

检修首先要检查储油罐的油质。如果油质出现问题势必会影响转向的稳定性，如果需要更换时也需要及时进行更换。当行驶过程中的转向系统出现故障时，一般情况下不要打开各种电控元件的盖子，防止静电损坏或其他问题。而检修过程中按照复杂程度的差异，也需要对传感器等基础设备进行检查后再确定检修方式和时间，切勿轻易更换或拆卸管道。
