40m预应力砼连续T梁张拉方案

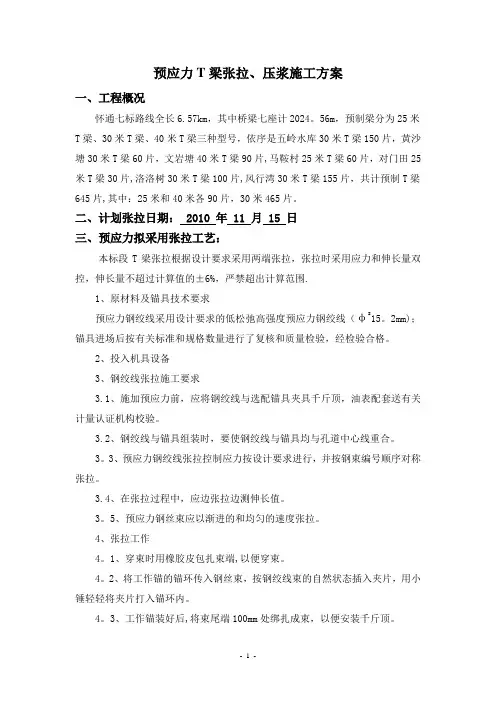

- 1 - 预应力T梁张拉、压浆施工方案

一、工程概况

怀通七标路线全长6.57km，其中桥梁七座计2024。56m，预制梁分为25米T梁、30米T梁、40米T梁三种型号，依序是五岭水库30米T梁150片，黄沙塘30米T梁60片，文岩塘40米T梁90片,马鞍村25米T梁60片，对门田25米T梁30片,洛洛树30米T梁100片,风行湾30米T梁155片，共计预制T梁645片,其中：25米和40米各90片，30米465片。

二、计划张拉日期： 2010 年 11 月 15 日

三、预应力拟采用张拉工艺：

本标段T梁张拉根据设计要求采用两端张拉，张拉时采用应力和伸长量双控，伸长量不超过计算值的±6%，严禁超出计算范围.

1、原材料及锚具技术要求

预应力钢绞线采用设计要求的低松弛高强度预应力钢绞线（φs15。2mm)；锚具进场后按有关标准和规格数量进行了复核和质量检验，经检验合格。

2、投入机具设备

3、钢绞线张拉施工要求

3.1、施加预应力前，应将钢绞线与选配锚具夹具千斤顶，油表配套送有关计量认证机构校验。

3.2、钢绞线与锚具组装时，要使钢绞线与锚具均与孔道中心线重合。

3。3、预应力钢绞线张拉控制应力按设计要求进行，并按钢束编号顺序对称张拉。

3.4、在张拉过程中，应边张拉边测伸长值。

3。5、预应力钢丝束应以渐进的和均匀的速度张拉。

4、张拉工作

4。1、穿束时用橡胶皮包扎束端,以便穿束。

4。2、将工作锚的锚环传入钢丝束，按钢绞线束的自然状态插入夹片，用小锤轻轻将夹片打入锚环内。

4。3、工作锚装好后,将束尾端100mm处绑扎成束，以便安装千斤顶。 - 2 - 4.4、千斤顶、油泵、工具锚等张拉设备及仪器的安装，安装时工具锚需对中准确。

4。5、对预应力筋施加预应力之前.应对构件进行检验，外观和尺寸应符合质量标准要求。张拉时，预制梁砼立方体强度达到设计砼强度等级的85%，且龄期不少于7天后,方可张拉。

张拉计算

、计算公式及参数依据

1、计算依据：根据《公路桥涵施工技术规范》(JTJ041-2000)及 《上社大桥、罗溪中桥、西江溪大桥图纸》。

2、计算公式:

①预应力筋的理论伸长值计算公式:

PL

AL = -P——

ApEp

式中：AL—理论伸长值

Pp——预应力筋的平均张拉力(N),直线筋取张拉端的拉力， 两端张拉的曲线筋。

预应力筋的长度(mm)

-预应力筋的截面面积(mm2)；

-预应力筋的弹性模量(N / mm2)。

②预应力筋平均张拉力计算公式:

式中：Pp—预应力筋平均张拉力(N)

P—预应力筋张拉端的张拉力(N)

x—从张拉端至计算截面的孔道长度(m)

。一从张拉端至计算截面的曲线孔道部分切线的夹角之和(rad)

k—孔道每米局部偏差对摩擦的影响系数:

u一预应力筋与孔道壁的摩擦系数。 A

P

E 在此计算时，切记不能将平均张拉力按照起终点力平均求解，因

为每段钢绞线力的衰减非正比例。同时，进行分段计算时，靠近张拉

端第一段的终点力即为第二段的起点力，每段的终点力与起点力的关

系如下式：

P = P* e-(-kx+u0)

P —分段终点力(N) z

P—分段的起点力(N)

8、X、k、u—意义同上

其他各段的起终点力可以从张拉端开始进行逐步的计算。

3、计算参数：

设计采用标准强度fpk=1860MPa的低松弛高强度钢绞线，公称直 径15.2mm，公称面积AP=139mm2,弹性模量EP=1.95x105Mpa，孔道 摩擦系数 ^=0.25, k=0.0015；

单根钢绞线张拉锚下控制应力为： 8 k=0.75 fpk=1860x0.75 =

1395Mpa

单根预应力筋张拉力为：1395x139 = 193905N,取193.9KN

二、张拉理论伸长值计算

本标段40、35、30mT梁采用两端对称张拉，钢绞线为曲线计算， 先按图纸计算1/2片梁的张拉理论伸长值，分三段计算，A、B、C段， 其中A和C段为直线段，B段为曲线段。

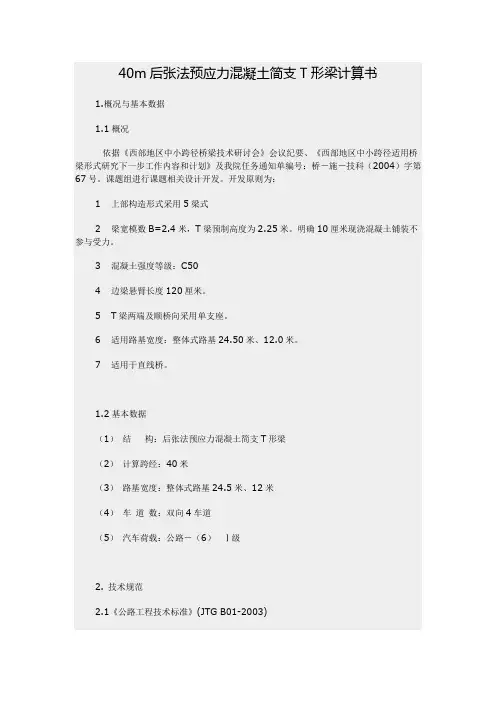

40m后张法预应力混凝土简支T形梁计算书

1.概况与基本数据

1.1概况

依据《西部地区中小跨径桥梁技术研讨会》会议纪要、《西部地区中小跨径适用桥梁形式研究下一步工作内容和计划》及我院任务通知单编号：桥－施－技科（2004）字第67号。课题组进行课题相关设计开发。开发原则为：

1 上部构造形式采用5梁式

2 梁宽模数B=2.4米，T梁预制高度为2.25米。明确10厘米现浇混凝土铺装不参与受力。

3 混凝土强度等级：C50

4 边梁悬臂长度120厘米。

5 T梁两端及顺桥向采用单支座。

6 适用路基宽度：整体式路基24.50米、12.0米。

7 适用于直线桥。

1.2基本数据

（1） 结 构：后张法预应力混凝土简支T形梁

（2） 计算跨经：40米

（3） 路基宽度：整体式路基24.5米、12米

（4） 车 道 数：双向4车道

（5） 汽车荷载：公路－（6） Ⅰ级

2. 技术规范

2.1《公路工程技术标准》(JTG B01-2003) 2.2《公路桥涵设计通用规范》（JTG D60-2004）

2.3《公路砖石及混凝土桥涵设计规范》（JTJ 022-85）

2.4《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004）

2.5《公路桥涵地基与基础设计规范》（JTJ 024-85）

2.6《公路工程抗震设计规范》（JTJ 004-89）

2.7《公路桥涵施工技术规范》（JTJ 041-2000）

3.材料主要指标

3.1混凝土

表1 T形梁混凝土主要指标

指标

强度

等级 弹性模量 容 重( 轴心抗压设计强度 抗拉设计强度 轴心抗压标准强度 抗拉标准强度

C50 26

22.4 1.83 32.4 2.65

3.2 预应力钢绞线

表2 钢绞线主要指标

40米t梁预制方案-技术总结

篇一：40米T梁工程技术方案 _secret

目录
