连续梁预应力张拉技术交底

连续梁预应力工程施工技术交底一、预应力体系1、纵向预应力体系:预应力筋采用1×7-15。

2—1860—GB/T5224—2003预应力钢铰线，锚固体系采用自锚式拉丝体系,锚具应符合《铁路工程预应力筋用夹片式锚具、夹具和连接器技术条件》（TB/T3193—2008），张拉采用与之配套的机具设备.管道形成采用内径70mm、90mm、110mm塑料波纹管成孔。

2、横向预应力体系：横向预应力筋采用1×7—15。

2—1860-GB/T5224-2003预应力钢铰线,锚固体系采用BM15-4(P）锚具及配套的支承垫板，锚具应符合《铁路工程预应力筋用夹片式锚具、夹具和连接器技术条件》（TB/T3193—2008)，张拉体系采用YDC240Q型千斤顶,管道形成采用内径70×19mm扁形塑料波纹管成孔.3、竖向预应力体系:竖向预应力筋采用Φ25mm高强精轧螺纹钢筋，型号为PSB785，应符合《预应力混凝土用螺纹钢筋》（GB/T20065-2006）要求，锚固体系采用JLM—25型锚具,张拉体系采用YC60A型千斤顶，管道形成采用内径φ50mm的塑料波纹管成孔.二、预应力筋预留管道埋设安装预应力筋预留管道及钢筋位置应符合表1要求，当普通钢筋与预应力钢筋冲突时，可适当调整普通钢筋,纵向预应力管道位置严禁调整。

纵向预应力管道有平弯和竖弯曲线,所以管道定位要准确牢固，由技术员在CAD图上标注线型变化点后交底于领工员及施工班组，定位钢筋网按60cm间距布置,在管道转折点处定位钢筋网加密为30cm，管道位置误差纵向不大于0.6 cm，定位钢筋应与相交的箍筋点焊牢固，不得用铁丝定位。

所有管道与管道间的联接及管道与锚垫板的喇叭管的联接必须保证其密封性，管道轴线必须与锚垫板垂直且锚孔中心一定要与波纹管的中心对齐.为防止位于底、顶板锯齿块处纵向预应力钢束崩出，在曲线范围内沿纵向设置防崩钢筋。

为防止波纹管出现脱节或烧伤(烧出砂眼、浇混凝土时易进入水泥浆）等现象，严禁施工人员脚踏，或用电焊在波纹管上接触。

工程技术交底书（三级技术交底）单位名称：主送单位编号交底名称特大桥梁预应力张拉技术交底日期交底内容如下：一、概况：本连续梁采用二向预应力体系，钢筋、管道密集。

张拉条件为砼强度和弹性模量达到100%，且必须保证砼龄期不小于10天。

预应力钢束采用两端张拉时，两端应保持对称张拉，最大不平衡束不能超过1束，张拉顺序先腹板，后顶板，再底板，从外到内左右对称进行。

同一施工节段的预应力按纵向→横向的顺序张拉，并及时压浆。

预应力过程中应保持两端的伸长量基本一致。

二、施工交底：纵向、横向预应力筋采用抗拉强度标准值fpk=1860Mpa、弹性模量为Ep=195Gpa，公称直径为15.24mm，具体内容如下：2.1、纵向预应力索张拉控制纵向预应力索均为两端张拉。

预应力张拉时，采用张拉力为主、张拉力与钢束伸长量双控，计算伸长量时采用的孔道偏差系数k=0.0025、摩擦系数u=0.23，锚口及喇叭口损失按锚外控制应力的6%计算，张拉时实际伸长量允许±6%的误差。

在正式测量钢索伸长量前应先将钢束张拉应力张拉到10%0，再正式张拉和测量伸长量。

要求张拉完一批钢束，及时抽真空压浆一批，且待压浆强度达到设计强度的80%以上后，方可张拉下一批钢束或进行下一工序施工。

纵向索管道用定位钢筋网准确定位，当管道位于直线上时，定位网片间距不得大于50cm，当管道位于曲线上时，定位网片间距不大于15cm。

2.2、横向预应力索横向预应力索规格4-ΦS15.20mm预应力钢绞线，采用内径70mm×19mm金属波纹管制孔，真空辅助压浆。

要求一端固定、一端张拉，张拉端和锚固端在主梁两侧交错布置。

预应力张拉时，采用张拉力为主、张拉力与钢束伸长值双控，计算伸长量时采用的系数k=0.0025μ=0.23。

横向索管道用定位钢筋网准确定位，当管道位于直线上时，定位网片间距不得大于50cm，当管道位于曲线上时，定位网片间距不大于15cm。

2.3、材料的存放钢绞线应存放在干燥处，避免潮湿锈蚀，工地存放时，应严格执行有关技术要求，并及时进行覆盖。

一、交底目的为确保连续梁预应力张拉作业的安全顺利进行，预防事故发生，现将连续梁预应力张拉作业的安全技术要求进行交底，请全体施工人员认真学习并严格执行。

二、交底范围本安全技术交底适用于本项目所有连续梁预应力张拉作业。

三、安全技术要求1. 人员要求：- 从事预应力张拉作业的人员必须经过专业技术培训，取得相应资格证书，并熟悉预应力张拉作业的操作规程和安全要求。

- 作业人员必须佩戴安全帽、安全带、防护眼镜等个人防护用品。

- 严禁酒后、疲劳、身体不适等状态下的作业。

2. 设备要求：- 预应力张拉设备必须符合国家相关标准和规定，经检验合格后方可投入使用。

- 张拉设备应定期进行维护保养，确保其性能稳定可靠。

- 作业现场应配备应急救援设备，如急救箱、灭火器等。

3. 作业环境要求：- 作业现场应保持整洁，通道畅通，防止杂物堆积。

- 作业现场应设置安全警示标志，提醒作业人员注意安全。

- 作业现场应采取防滑、防坠落等措施，确保作业人员的人身安全。

4. 作业流程：- 严格按照施工图纸和施工方案进行张拉作业。

- 张拉前，应对张拉设备、锚具、钢绞线等进行检查，确保其完好无损。

- 张拉过程中，应密切观察张拉设备的工作状态，发现异常情况立即停止作业，并及时处理。

- 张拉完成后，应对预应力筋进行锚固，确保其位置正确、牢固。

5. 安全注意事项：- 严禁超张拉，防止预应力筋断裂。

- 严禁擅自调整张拉设备，防止发生意外。

- 严禁在张拉设备附近进行无关作业，防止碰撞、坠落等事故发生。

- 作业过程中，应密切注意张拉力值和伸长量，确保符合设计要求。

- 张拉完成后，应对预应力筋进行检验，确保其质量合格。

四、应急措施1. 发生事故时，立即停止作业，组织人员进行抢救。

2. 根据事故情况，采取相应的应急救援措施，如心肺复苏、止血、灭火等。

3. 及时上报事故情况，按照相关规定进行处理。

五、总结连续梁预应力张拉作业是一项高风险作业，为确保作业安全，全体施工人员必须严格遵守安全技术要求，加强安全意识，共同营造一个安全、有序的施工环境。

连续梁张拉技术交底施工技术交底书悬臂浇筑预应力混凝土连单位工程北江特大桥西引桥分部工程续梁分项工程预应力工序名称预应力张拉交底内容:贵广铁路跨北江西堤253＃～256＃墩(60+100+60)m四线连续梁预应力张拉工序施工一、编制目的二、适用条件三、编制依据四、预应力材料和设备五、张拉设备及校验六、张拉工艺与要求七、劳动组织八、安全要求九、环保要求交底人接受交底参加接受交底交底人员人员签名签名交底日期：施工技术交底书悬臂浇筑预应力混凝土连单位工程北江特大桥西引桥分部工程续梁分项工程预应力工序名称预应力张拉交底内容：一、编制目的使施工人员能够熟悉与张拉施工相。

.关的质量标准、规范和要求等;能够熟练操作规程,确保张拉质量处于受控。

状态。

二、适用条件:本交底适用于贵广铁路跨北江西堤。

253#～256#墩（60+100+60)m四线连续梁预应力张拉工序施工.。

三、编制依据1、《四线有砟轨道悬臂灌注预应力混凝土连续梁60+100+60m》（贵广贺广施(桥)-197—?梁100)；2、《北江特大桥跨北江西堤。

60+100+60m连续梁上部结构施工专项方。

案》；3、《铁路混凝土工程施工技。

.术指南》(铁建设[2010]241号)；4、《高速铁路桥涵工程施工质量验收标。

准》(TB10752-2010）;5、《铁路混凝土工程施工质量验收标准》(TB10424—2010）；6、《铁路预应力混凝土连续梁（刚构)悬臂浇筑施工技术指南。

》(TZ324—2010)7、《铁路工程预应力筋用夹片式锚具、夹具、和连接器技术条件》（TB/T3193—2008);8、《预应力混凝土用螺纹钢。

筋》GB/T20065—2006;9、《预应力用锚具、夹具和连接器》（GB/T14370—2007);10、《预应力混凝土用钢绞线。

》（GB/T5224-2003）。

四、预应力材料和设备4。

1 预应力筋4。

1.1 本工程所用横向和纵向预应力筋采用公称直径。

连续梁张拉技术交底张拉工艺描述1. 断筋工艺在进行连续梁张拉之前，首先要进行断筋工艺，即将梁体中间的预留构配筋方案进行实施。

在施工中，需要注意以下几点：•断筋前需要进行梁体局部的清扫，保证周围环境清洁；•在进行构配筋加固之前，要先测量梁体的水平度和线性度等参数，以保证后续的施工质量；•断筋完成之后要对梁体进行保护，避免其在后续施工中受损；2. 吊装设备准备在进行连续梁张拉之前，需要准备好吊装设备。

具体包括：•吊装机械：包括起重机、起重索具等；•吊装架：需要架设在梁体上，以保证连续梁的稳定；•千斤顶：用于进行梁体的微调，保证其水平度和线性度。

3. 张拉工艺流程连续梁张拉工艺流程一般分为以下几步：•将张拉用的临时梁带吊装到梁体上，用千斤顶进行微调；•紧固预应力锚具和张拉锚固件，进行预应力张拉；•进行初张拉，张拉力约为总预应力的30%~40%；•进行中张拉，张拉力约为总预应力的70%~80%；•进行极限张拉，张拉力达到总预应力的100%，并保持一段时间。

工程质量要求1. 规范性要求按照规范要求进行施工：•按照设计要求施工；•施工中不得擅自变更构造、连接方式等；•做好装配精度控制；•遵循安全施工要求；2. 张拉质量要求梁体的张拉质量关系到整个工程的质量，需要注意以下几点：•预应力锚固件和张拉机构应符合规范要求；•张拉应达到设计预应力水平，允许误差不超过5%；•梁体的变形应符合规范要求；•应记录张拉过程中的数据，进行后期跟踪和分析。

3. 安全质量要求施工中需要特别注意安全施工要求，避免安全事故的发生。

主要涉及以下几点：•施工现场禁止吸烟、明火等易燃易爆物品；•施工中要注意保护梁体，避免梁体震动、位移等；•张拉机械设备应分类存放、检修、维护，保证机器的正常运转；•全程贯彻安全生产标准化施工要求，加强对现场工人安全教育与管理。

施工方案1. 施工流程•确定张拉计划，并确定预应力张拉力；•协调好施工关系，为施工做好准备；•设置施工标志和安全设施；•进行断筋和设备准备；•进行梁体吊装和千斤顶微调；•进行预应力锚固件和张拉锚固件的紧固和张拉；•进行各阶段张拉工艺操作；•进行放松并处置张拉锚具；•进行验收并做好后续管理工作。

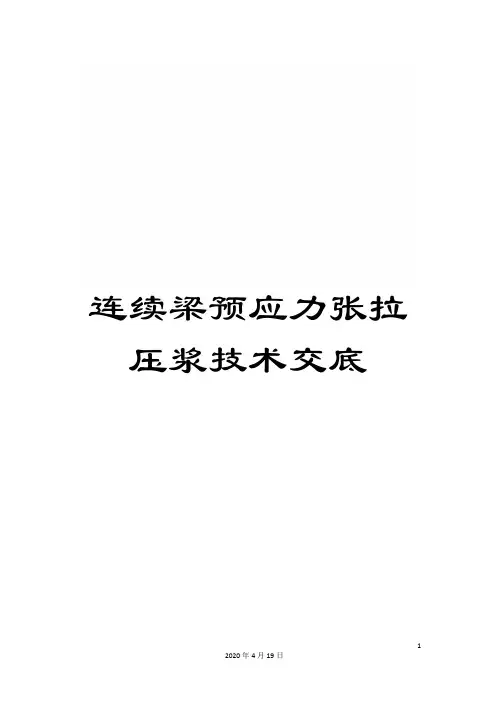

连续梁预应力张拉、压浆技术交底一、背景介绍连续梁作为桥梁结构中的一种，具有跨度大、刚度好、平面曲线美观等优点，在大型桥梁工程中得到了广泛应用。

然而，连续梁的建设对预应力张拉和压浆技术的要求较高，尤其是在桥梁的承载能力和使用寿命等方面，需要严格把控预应力张拉和压浆工艺的质量。

本文旨在交底连续梁预应力张拉、压浆技术，以确保连续梁的质量和稳定性。

二、预应力张拉技术交底（一）张拉前准备在进行预应力张拉作业前，需对张拉用的预应力钢束进行检查和验收。

验收内容包括检查预应力钢束的表面是否有裂纹、锈蚀等情况，检查钢束长度、直径是否符合要求，确保其质量符合标准。

同时，对张拉设备进行调试和检查，确保操作人员能够正常操作设备，预应力钢束到位后能够正常张拉。

（二）张拉过程1.张拉前准备工作完成后，应先进行小张拉。

必要情况下需进行升高程序，使钢束逐步达到设计预应力。

2.进行中张拉时，应根据张拉计算书和张拉图控制钢束的张拉力。

在钢束的张拉过程中，应记录张拉力的变化，以便进行张拉的跟踪。

3.进行大张拉时，应严格按照张拉计算书和张拉图的要求进行操作，确保钢束达到设计预应力的要求。

（三）张拉后工作在预应力钢束完成张拉后，应立即对钢束进行紧固，固定在锚具上。

对钢束锚具的固定应符合设计要求，并进行验收。

对张拉设备进行清理、检查、维护，保证设备能够继续使用。

三、压浆技术交底（一）浆液搅拌在进行压浆之前，应先将水泥、石膏、石灰、砂、水等原材料进行混合搅拌，并由压浆负责人检查浆液的比例和搅拌是否均匀，确保浆料的质量。

（二）浆料注入将搅拌好的浆料倒入注浆泵中，然后通过注浆管道进行注浆。

注浆过程中，应注意控制浆液流量和压力，以保证注浆的质量。

当压力达到预定值时，应及时停止注浆，并进行检查、记录。

（三）压浆后工作在压浆完成后，应及时进行检查，确保浆料已充分填充在波纹管、预应力管和缝隙等处。

对于注浆不充分的地方需进行二次注浆和检查。

同时，应对压浆设备和工具进行清理、维护和保养，以确保下一次施工安全、高效。

连续梁预应力工程施工技术交底一、预应力体系1纵向预应力体系：预应力筋采用1X 7-15.2-1860-GB/T5224-2003预应力钢铰线，锚固体系采用自锚式拉丝体系，锚具应符合《铁路工程预应力筋用夹片式锚具、夹具和连接器技术条件》(TB/T3193-2008)，张拉采用与之配套的机具设备。

管道形成采用内径70mm、90mm、110mm 塑料波纹管成孔。

2、横向预应力体系：横向预应力筋采用 1 X 7-15.2-1860-GB/T5224-2003预应力钢铰线，锚固体系采用BM15-4 (P)锚具及配套的支承垫板，锚具应符合《铁路工程预应力筋用夹片式锚具、夹具和连接器技术条件》(TB/T3193-2008)，张拉体系采用YDC240Q 型千斤顶，管道形成采用内径70X 19mm扁形塑料波纹管成孔。

3、竖向预应力体系：竖向预应力筋采用①25mm高强精轧螺纹钢筋，型号为PSB785, 应符合《预应力混凝土用螺纹钢筋》(GB/T20065-2006)要求，锚固体系采用JLM-25 型锚具，张拉体系采用YC60A型千斤顶，管道形成采用内径© 50mm的塑料波纹管成孔。

二、预应力筋预留管道埋设安装预应力筋预留管道及钢筋位置应符合表 1 要求，当普通钢筋与预应力钢筋冲突时，可适当调整普通钢筋，纵向预应力管道位置严禁调整。

纵向预应力管道有平弯和竖弯曲线，所以管道定位要准确牢固，由技术员在CAD 图上标注线型变化点后交底于领工员及施工班组，定位钢筋网按60cm 间距布置，在管道转折点处定位钢筋网加密为30cm，管道位置误差纵向不大于0.6 cm，定位钢筋应与相交的箍筋点焊牢固，不得用铁丝定位。

所有管道与管道间的联接及管道与锚垫板的喇叭管的联接必须保证其密封性，管道轴线必须与锚垫板垂直且锚孔中心一定要与波纹管的中心对齐。

为防止位于底、顶板锯齿块处纵向预应力钢束崩出，在曲线范围内沿纵向设置防崩钢筋。

为防止波纹管出现脱节或烧伤(烧出砂眼、浇混凝土时易进入水泥浆)等现象，严禁施工人员脚踏，或用电焊在波纹管上接触。

技术交底书交底日期技术交底内容：一、预应力张拉1、张拉准备按规定对锚具、夹片等进行检验；对千斤顶、油泵、油表等进行配套标定；千斤顶作业空间的检查、确认；对梁体作全面检查。

割除多余钢钱线：钢较线外露喇叭口的长度为锚具厚度+千斤顶最小工作长度+15Cm的张拉富余量。

富裕量不能过大，否则将增加施工难度。

测量钢束伸长量的钢直尺及施工联系用对讲机应备齐。

张拉过程测量钢绞线伸长量的作业人员属高空作业，注意佩戴安全带。

安装工作锚和夹片：装好锚具后用手锤垫在木头上敲击锚具，直至不能敲动。

接着将夹片装入锚孔，用比钢较线直径略大的钢管击打夹片，使之塞紧在锚孔内。

用钢管击打夹片前，调整均匀同一夹片中各楔片间的缝隙和外露量。

装好后的夹片外露量基本一致且缝隙均匀，否则重装。

安装千斤顶和工具锚、工具夹片：千斤顶安装使用手拉葫芦，安装后至张拉完一直用倒链悬挂着千斤顶，以便用倒链调整千斤顶，使千斤顶轴线与管道和锚垫板轴线一致，保证钢绞线顺直，减少张拉摩阻力。

为使张拉后夹片退锚顺利，在工具锚和工具夹片之间涂抹退锚材料。

安装千斤顶和工具锚、夹片符合下列要求：工作锚、限位板、千斤顶、工具锚、夹片按要求装好，工作锚位于锚垫板凹槽内，相互之间密贴；“四同心”符合要求，即预应力管道、锚垫板、锚具、千斤顶四部分基本同心；各种油管接头满扣上紧，千斤顶、油表安放位置配套正确。

2、张拉作业（1）所有纵向预应力束张拉均使用自锚式锚具、按“左右对称、两端同时”的原则进行。

连续梁预应力张拉应在梁体强度达到100%,弹性模量达到设计强度的100%后进行。

检查油管路连接可靠、正确后，开动油泵，使钢较线略为拉紧后调整千斤顶位置，使其中心与孔道轴线基本一致，以保证钢钱线自由伸长，减少摩阻。

同时调整工具夹片使之卡紧钢较线，以保证各根钢较线受力均匀。

然后两端千斤顶以正常速度对称加载到初始张拉力后停止加载，测量并记录钢校线初始伸长量。

完成如上操作后，继续向千斤顶进油加载，直至达到控制张拉力。
