ZGM80G型中速辊式磨煤机出力不足的原因分析
作者：史忠权 慧智磊
来源：《华中电力》2014年第01期
摘 要 本文对ZGM80型磨煤机出力不足的原因进行了分析，并针对主要原因提出相应措施，有效的解决了磨煤机出力不足的问题，保障了锅炉机组的安全、经济运行。
关键词 中速辊式 磨煤机 出力不足 原因分析
1 概述
采用直吹式制粉系统的锅炉机组，磨煤机的运行工况决定着锅炉的运行工况，其运行状况是否良好直接影响机组的经济性和稳定性。
我厂200MW机组锅炉为东方锅炉厂生产的DG670/13.7-22型汽包炉，配套使用五台ZGM80G型中速辊式磨煤机，设计为四运一备，但因磨煤机出力不足，在入炉煤质较差时（如200MW负荷原煤量>110t/h），4台磨运行常常不能满足带负荷的需要，而被迫限出力或投运五台磨煤机。而燃用发热量较高但灰熔点低的煤时锅炉又容易产生结焦。因此，磨煤机出力不足是制约锅炉稳定经济运行的“瓶颈”。
我厂200MW锅炉机组设计额定负荷（670t/h）燃用校核煤种（Qyd=18160kj/kg）燃料消耗量为112.1t/h，磨煤机基点出力按28.1t/h设计。选用的ZGM80型磨煤机标准研磨出力为39t/h（HGI=80、Wy=4%、R90=16%），但实际运行中磨煤机出力远达不到其标准出力，个别磨煤机难以达到基点出力。如#1炉#3、4磨在给煤量超过23T/h就会出现磨出入口压差异常增大高达9KPa以上（此压差值设计≯5380Pa），入口风量下降，排渣量急剧增大（2-3小车/10分钟），排渣不及而堵塞渣箱，被迫停磨排渣的现象。有时甚至给煤量在20t/h即会发生上述现象。根据DL467-1992的规定，如石子煤排量大于额定出力的0.5%或石子煤发热量大于6.27kJ/kg时，即不可再增加出力。因过量的给煤以期提高磨煤出力弊多益少，不仅煤粉变粗，石子煤量增加容易发生堵磨，且制粉系统经济性也是下降的。据规定，石子煤为灰分不小于70%或热值不大于4800kJ/kg的煤矸石杂质。我厂没有对石子煤的监督措施，但对实际排渣情况的观察，#1炉#3、4磨在上述工况下，石子煤中带有大量细颗粒煤，且排量远高于额定出力的0.5%（150kg/h），造成大量原煤损失。因此可以判断#1炉#3、4磨在磨制燃用煤种时最大出力不超过23t/h。

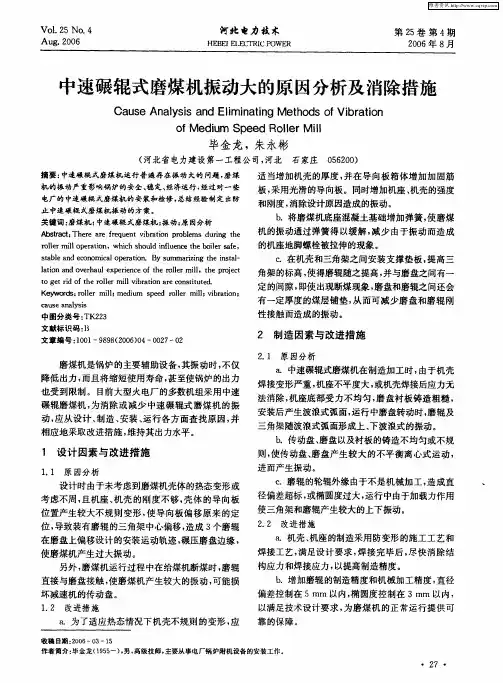

Ｖｏ１．２５ Ｎｏ．４ Ａｕｇ．２００６ 河北电力技术
ＨＥＢＥＩ ＥＬＥＣＴＲＩＣ ＰＯＷＥＲ 第２５卷第４期 ２００６年８月
中速碾辊式磨煤机振动大的原因分析及消除措施
Ｃａｕｓｅ Ａｎａｌｙｓｉｓ ａｎｄ Ｅｌｉｍｉｎａｔｉｎｇ Ｍｅｔｈｏｄｓ ｏｆ Ｖｉｂｒａｔｉｏｎ
ｏｆ Ｍｅｄｉｕｍ Ｓｐｅｅｄ Ｒｏｌｌｅｒ Ｍｉｌｌ
毕金龙，朱永彬
（河北省电力建设第一工程公司，河北 石家庄０５６２００）
摘要：中速碾辊式磨煤机运行普遍存在振动大的问题，磨煤 机的振动严重影响锅炉的安全、稳定、经济运行，经过对一些 电厂的中速碾辊式磨煤机的安装和检修，总结经验制定出防 止中速碾辊式磨煤机振动的方案。 关键词：磨煤机；中速碾辊式磨煤机；振动；原因分析 Ａｂｓｔｒａｃｔ；Ｔｈｅｒｅ ａｒｅ ｆｒｅｑｕｅｎｔ ｖｉｂｒａｔｉｏｎ ｐｒｏｂｌｅｍｓ ｄｕｒｉｎｇ ｔｈｅ ｒｏｌｌｅｒ ｍｉｌｌ ｏｐｅｒａｔｉｏｎ，ｗｈｉｃｈ ｓｈｏｕｌｄ ｉｎｆｌｕｅｎｃｅ ｔｈｅ ｂｏｉｌｅｒ ｓａｆｅ， ｓｔａｂｌｅ ａｎｄ ｅｃｏｎｏｍｉｃａｌ ｏｐｅｒａｔｉｏｎ．Ｂｙ ｓｕｍｍａｒｉｚｉｎｇ ｔｈｅ ｉｎｓｔａｌ－ ｌａｔｉｏｎ ａｎｄ ｏｖｅｒｈａｕｌ ｅｘｐｅｒｉｅｎｃｅ ｏｆ ｔｈｅ ｍｉｌｅｒ ｍｉｌｌ，ｔｈｅ ｐｒｏｊｅｃｔ ｔＯ ｇｅｔ ｒｉｄ ｏｆ ｔｈｅ ｒｏｌｌｅｒ ｍｉｌｌ ｖｉｂｒａｔｉｏｎ ａｒｅ ｃｏｎｓｔｉｔｕｔｅｄ． Ｋｅｙｗｏｒｄｓ；ｒｏｌｌｅｒ ｍｉｌｌ；ｍｅｄｉｕｍ ｓｐｅｅｄ ｒｏｌｌｅｒ ｍｉｌｌ；ｖｉｂｒａｔｉｏｎ； ｃａｕｓｅ ａｎａｌｙｓｉｓ 中图分类号：ＴＫ２２３ 文献标识码：Ｂ 文章编号：１００１—９８９８（２００６）０４—００２７一Ｏ２
磨煤机是锅炉的主要辅助设备，其振动时，不仅
降低出力，而且将缩短使用寿命，甚至使锅炉的出力
也受到限制。目前大型火电厂的多数机组采用中速
龙源期刊网
浅谈中速磨煤机喷嘴环部的作用与改进
作者：张晓明 钟金亮
来源：《环球市场》2017年第02期
摘要：中速辊式磨煤机（MPS型）作为燃煤机组锅炉的重要辅机，在火力发电厂运用已有二十多年的历史，以其制粉效率高、运行噪音低及占地面积小等诸多优点，深受广大用户的欢迎。随着时代的发展、技术的进步，磨煤机各组成部分也在不断改进创新。本文主要浅述MPS型辊盘式磨煤机中喷嘴环部的作用及改造
关键词：磨煤机 喷嘴环部 检修维护 分段改造
MPS型中速磨煤机是具有三个固定磨辊的外加力型辊盘式中速磨煤机。
三个辊子在一个旋转磨盘上作辊压运动。需要粉磨的物料从磨机的中心落煤管落到磨盘上。旋转磨盘借助于离心力将物料运动至碾磨辊道上，通过磨辊进行碾磨。三个磨辊圆周方向均布于磨盘辊道上，磨辊施加的碾磨力由液压缸产生。通过静定的三点系统碾磨力均匀作用至三个磨辊上，磨盘、磨辊的压力通过底板、拉杆和液压缸传至基础。物料的碾磨和干燥同时进行。热气通过喷嘴环均匀进入磨盘周围，将经碾磨的物料烘干并输入至磨机上部的分离器。在分离器中，粗细物料分开，细粉排出磨机，粗粉重新返回磨盘碾磨。难以破碎的杂物热气流不能吹走，它们通过喷嘴环落入磨机下部的热空气室中，经刮板至石子煤箱中排除。
喷嘴环部是MPS中速磨煤机的重要组件。喷嘴环绕磨盘四周，作用是将一次热风静压变为动压。喷嘴环由旋转部分和静止部分组成，旋转部分（动环）用螺栓固定在磨盘座上并随磨盘一起转动。静止部分由静环和挡环组成。静环固定在磨机架体上，挡环用螺栓联接在静环上。安装时应保证挡环和动环之间的垂直间隙均匀，间隙值应保证5～7mm之间 。动环与静环水平间隙应保证7mm。喷嘴环部动环的材质是ZG50Mn2，属于高锰钢耐磨材料，使其使用寿命显著提高。
为获得磨煤机的高度可靠性和良好的使用性，必须根据运行计划使磨煤机有一定的停歇时间，并且要根据运行计划对其部件做必要的修理和更换，以保持磨煤机良好的操作运行状态。因此对于维修工作，建议采取预防性的维护保养措施，而不是在绝对需要时才进行修理或更换，从而达到较高的可靠性，以避免无谓的停机。磨煤机维护检修时，要定期检查喷嘴动环喷口磨损情况，喷嘴环处的风速较高，同时又有物料和石子煤的冲刷，喷嘴环的表面会出现磨损。磨损过大会影响通风流速，石子煤排放量增多。磨损偏大时应及时采取叶片修补、封堵喷口等办法保证通风截面。动环与静环之间的间隙也应经常检查（要求间隙5～7mm），动静间隙超过10mm时应调整间隙达到规定要求，间隙处不应有异物。当磨损严重时则要更换新喷嘴，整体式喷嘴环在更换时要将分离器、加压装置拆卸下来。 龙源期刊网
中速辊式磨煤机振动大原因及解决措施
摘要：磨煤机容易发生振动，这必然会降低磨出力、磨损、密封寿命缩短、接头断裂以及焊缝拉裂等问题。本文就辊式磨煤机振动大的原因进行分析，并提出解决措施。
二、关键词：辊式磨煤机；振动大；措施
三、磨煤机简介
我公司采用北京电力设备总厂ZGM80-III型中速辊式磨煤机，本磨煤机是将煤块破碎并碾压成煤粉的机械，它是锅炉重要的辅机设备。磨煤的过程就是把原煤碎块碾压成煤粉的过程，辊式磨煤机重点就是碾压。碾磨部分由转动的磨环和三个由压架固定且可随磨环自转的磨辊组成。来自给煤机的需进行碾磨的原煤从磨机的中央落煤管落到磨环上，旋转的磨环借助于离心力将原煤运送至碾磨辊道上，通过磨辊进行碾磨。三个磨辊沿圆周方向均布于磨盘滚道上，碾磨力则由液压加载系统产生，通过静定的三点系统，碾磨力均匀作用至三个磨辊上，这个力经磨环、磨辊、压架、拉杆、传动盘、减速机、液压缸后通过台板传至基础要增加新的表面积。ZGM80-III型中速辊式磨煤机主要技术参数如下表1：
表1 磨煤机主要技术参数
四、辊式磨煤机振动大的原因及解决方法
4.1、磨煤机断煤，磨盘上部煤层过薄
在磨煤机运行过程中，因断煤导致磨煤机磨盘上煤层变薄，磨辊与磨盘直接接触导致振动。此类振动表象多为磨煤机整体剧烈振动，磨煤机拉杆标尺在零位附近且上下动作幅度大，排渣量小，就地表现为连贯金属碰磨声。此类情况多发生于磨煤机启动时，因布煤时间较短或给煤机断煤，导致磨盘煤层变薄。遇到此类情况时，可抬起磨辊重新进行布煤，也可降低液压加载力并加大给煤机给煤量。
4.2磨煤机来煤中有三块等杂物
当原煤中掺杂有铁块、木块等异物时，在磨盘转动过程中，辊间歇与其接触导致振动。其表现为磨煤机整体无规律性振动，异音表现为间歇性碰磨声。若异物尺寸较小，在经过一段时间的碾磨之后，加强就地排渣，最终通过排渣装置排出。当异物尺寸较大时，或卡在一个磨辊下方，此时3根拉杆中有2根拉杆振动较为明显，同时振动也较为有规律。抬起磨辊后振动会消失，但磨内仍会有碰磨声。遇到此类情况，应及时停运磨煤机，进入磨内取出异物。
