绞车工作原理绞车是一种常见的起重设备，广泛应用于建筑工地、港口码头、矿山等场所。
它通过绞盘的工作原理实现物体的升降和悬挂运输。
本文将详细介绍绞车的工作原理及其相关知识。
一、绞车的组成部分绞车主要由电动机、减速器、绞盘、制动器、钢丝绳等组成。
电动机提供动力，通过减速器将电动机的高速旋转转换为绞盘的低速旋转，绞盘通过钢丝绳与物体相连，实现物体的升降运动。
制动器用于控制绞盘的停止和固定物体的位置。
二、绞车的工作原理绞车的工作原理基于力的平衡和杠杆原理。
当电动机启动时，通过减速器将电动机的高速旋转转换为绞盘的低速旋转。
绞盘上的钢丝绳与物体相连，物体的重力作用下，钢丝绳受到拉力。
根据力的平衡原理，绞盘所施加的拉力等于物体的重力。
通过控制绞盘的旋转方向和速度，可以实现物体的升降运动。
三、绞车的工作过程1. 启动绞车：将电动机启动，电动机的转动通过减速器传动到绞盘上，使绞盘开始旋转。
2. 物体升降：绞盘的旋转带动钢丝绳卷绕或放出，根据绞盘的旋转方向和速度，物体可以向上或向下运动。
3. 制动停止：当物体达到所需位置时，通过制动器固定绞盘，停止绞盘的旋转，使物体停留在指定位置。
四、绞车的应用领域绞车广泛应用于各个领域，如建筑工地、港口码头、矿山等。
在建筑工地中，绞车常用于吊装建筑材料、安装大型设备等；在港口码头中，绞车用于装卸货物、吊装集装箱等；在矿山中，绞车用于提升矿石、运输矿石等。
五、绞车的安全注意事项1. 在使用绞车前，应检查绞车的各个部件是否正常运行，确保安全可靠。
2. 在操作绞车时，应按照操作规程进行，严禁超载操作，以免造成事故。
3. 在绞车运行过程中，应定期检查绞盘、钢丝绳等部件的磨损情况，及时更换损坏的部件。
4. 在绞车停止使用后，应切断电源，确保绞车处于停止状态，避免意外发生。
绞车作为一种重要的起重设备，其工作原理简单而有效。
通过电动机、减速器和绞盘的协同作用，实现物体的升降运动。
在使用绞车时，需要注意安全事项，确保操作过程安全可靠。

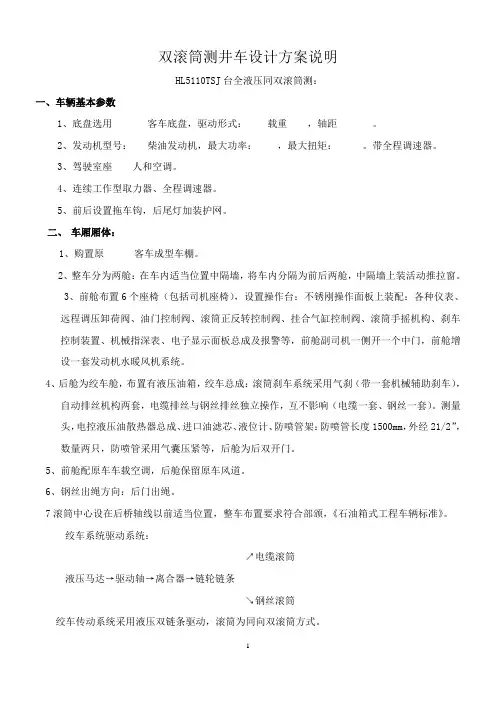

双滚筒测井车设计方案说明HL5110TSJ台全液压同双滚筒测：一、车辆基本参数1、底盘选用客车底盘，驱动形式：载重，轴距。
2、发动机型号：柴油发动机，最大功率：，最大扭矩：。
带全程调速器。
3、驾驶室座人和空调。
4、连续工作型取力器、全程调速器。
5、前后设置拖车钩，后尾灯加装护网。
二、车厢厢体：1、购置原客车成型车棚。
2、整车分为两舱：在车内适当位置中隔墙，将车内分隔为前后两舱，中隔墙上装活动推拉窗。
3、前舱布置6个座椅（包括司机座椅），设置操作台：不锈刚操作面板上装配：各种仪表、远程调压卸荷阀、油门控制阀、滚筒正反转控制阀、挂合气缸控制阀、滚筒手摇机构、刹车控制装置、机械指深表、电子显示面板总成及报警等，前舱副司机一侧开一个中门，前舱增设一套发动机水暖风机系统。
4、后舱为绞车舱，布置有液压油箱，绞车总成：滚筒刹车系统采用气刹（带一套机械辅助刹车），自动排丝机构两套，电缆排丝与钢丝排丝独立操作，互不影响（电缆一套、钢丝一套）。
测量头，电控液压油散热器总成、进口油滤芯、液位计、防喷管架：防喷管长度1500mm，外经21/2”，数量两只，防喷管采用气囊压紧等，后舱为后双开门。
5、前舱配原车车载空调，后舱保留原车风道。
6、钢丝出绳方向：后门出绳。
7滚筒中心设在后桥轴线以前适当位置，整车布置要求符合部颁，《石油箱式工程车辆标准》。
绞车系统驱动系统：↗电缆滚筒液压马达→驱动轴→离合器→链轮链条↘钢丝滚筒绞车传动系统采用液压双链条驱动，滚筒为同向双滚筒方式。
电缆滚筒：1、电缆滚筒采用防磁钢整体焊接结构，滚筒一侧容量为5000m/Φ3.2mm电缆，另外一侧容量：2.2mm钢丝可绕5000米、自动排丝机构、绞车机架总成、护罩、刹车总成、手摇机构总成安装到操作台上，电缆、钢丝公用一套手摇机构。
2、滚筒的最大提升能力≥10KN。
3、滚筒提升速度0～15000m/h。
三、液压系统液压传动采用闭式液压传动系统。
主要配置如下：1、采用系列75电控双向变量泵及低速大扭矩350意宁马达驱动电缆滚筒，2、国产系统调压阀(0～32MPa)、系统压力表、补油压力表、负压表。
CJ系列测井绞车培训讲义一、产品介绍本机用于测量油井的斜度和深度，结构上采用液压机械无级变速，操作方便，运转平稳，变速范围大，提升重量大，测量深度深，电器元件可根据用户要求采用防爆或非防爆装置，安全可靠。
绞车配有计数器部件,显示测量深度,并能有效地保护油井测量设备,比国内同类产品有较大的优越性,是油田测井的理想设备。
本产品在生产过程中，可能根据用户意见或因工艺、材料等方面的原因对产品结构进一步改进，如有与本说明书不符之处，请用户以实际结构为准。
CJ10A型测井绞车参照本说明书。
ONE BREIF INTRODUCTIONThis machine is used for logging the depth and deviation of oil well, with stepless speed regulation, easy operation, safety and stability in working, wide range in speed regulation, big power in lifting, high ability in logging depth, moreover electric parts can be employed with exploiting proof services, or no-proof services according to the using situation of users, so the machine is very dependable. This windlass still can appear the depth of oil well for it’s counter parts and pro tect other oil well logging machines. So it is ideal machine for well-logging in oil field.The product was improved in the process of production according to users’ needs or to technological and material requirements. If users find differences between the catalogue and the actual construction, please take its real construction as the standard.The operation manual of CJ10A well-logging winches refers to this manual.二.主要技术指标型号: CJ6000 (F) CJ7000(F)测量深度: 6000m 7000m功率: 7.5Kw 7.5Kw液压系统额定工作压力: ≤15.7MPa ≤15.7MPa最大提升力: 4077N 4077N钢丝绳直径: φ2.5mm φ2.5mm形式: 齿轮变速加液压无级变速卷筒各档最大转速外形尺寸: 长×宽×高（mm）= 895×920×975重量: 800kgTWO MAIN TECHNIC SPECIFICATIONModel: CJ6000 ( F ) CJ7000(F)The depth of logging: 19685 ft 22965 ftPower: 7.5 Kw 7.5 KwWorking pressure of hydraulic pressure systems: ≤2276 psi ≤2276 psiMax lifting power: 916 lb 916 lbDiameter of the steel wire: 0.098 in0.098 in Means: Diameter gear and hydraulic stepless speed regulationOverall dimension: length × width × height ( in ) = 35.24×36.22×38.39Weight: 1762 lb三、绞车吊运及安装1、吊运吊运时，应使用起重吊钩起吊，轻起轻放，不得碰撞其它部件。
测井仪绞车的工作原理及结构特点1、前言测井仪绞车是装载测井仪器和电缆绞车的专用石油工程车，可满足7000m以内的油、水、气井的测试工作，其结构高度集成化，抗干扰能力强，测井精度高，是油田找油、水、气井的理想设备。
随着测井技术的不断提高，常规组合测井、成像测井、随钻测井和工程测井、核磁共振测井等不同测井作业都对常规测井车的操作控制提出了更高的要求。
新开发的智能化测井仪绞车，可以通过智能化控制进行测试作业，使仪器的下放、调速、定位、测试、提升等一系列原来必须人为控制的操作，现在均可由仪器自动完成，不仅提高了测试数据的准确率，同时也提高了生产作业的效率。
2、工作原理智能化测井车是用于油田测井工艺的专用工程车。
它通过取力器从底盘变速箱/分动箱取力后，经传动轴传递给绞车的液压泵。
动力通过液压泵、液压马达及控制元件等组成的液压系统传递，再由液压马达带动绞车减速机进而驱动防磁滚筒转动，从而实现井下仪器的测试和回收。
测井施工时，PLC控制器的输入和输出端口与测井车上的电控泵、电控马达、手柄控制阀和电磁阀以及编码器、张力计等元件进行连接实现模拟信号和数字信号的输入输出信息反馈，通过智能操作系统对测井的速度、深度、张力等各项指标进行实时跟踪和自动控制。
3、结构特点智能化测井车主要由底盘、车厢（包括操作室和绞车室）、绞车总成、传动系统、电器系统、智能化操作系统、井下仪器舱及其他辅助部分构成。
3.1底盘该车选用梅赛德斯-奔驰MB ACTROS3331/6×4二类汽车底盘，发动机功率230kW。
3.2车厢车厢分为操作室和绞车室，整体采用钢骨架结构，后部为大圆弧状，卷帘覆盖，卷帘为双面涂聚胺脂胶的维纶布。
车厢整体外蒙皮为3mm铝合金板，操作室内装饰采用1.2mm不锈钢拉丝板，舱体六面壁聚胺脂发泡保温。
3.3绞车总成绞车总成主要包括滚筒、滚筒支架、滚筒制动装置等。
滚筒可缠绕7500m直径为11.8mm的电缆。
绞车最大提升力65kN，电缆起升速度30～8000m/h。
