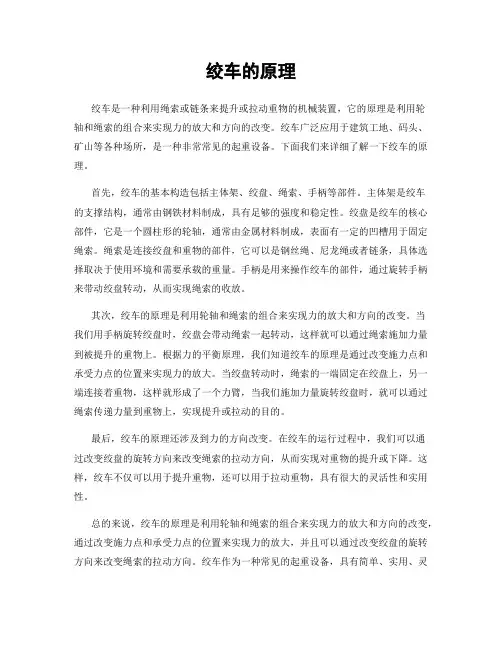

绞车工作原理绞车是一种常见的起重设备，广泛应用于建筑工地、港口码头、矿山等场所。
它通过绞盘的工作原理实现物体的升降和悬挂运输。
本文将详细介绍绞车的工作原理及其相关知识。
一、绞车的组成部分绞车主要由电动机、减速器、绞盘、制动器、钢丝绳等组成。
电动机提供动力，通过减速器将电动机的高速旋转转换为绞盘的低速旋转，绞盘通过钢丝绳与物体相连，实现物体的升降运动。
制动器用于控制绞盘的停止和固定物体的位置。
二、绞车的工作原理绞车的工作原理基于力的平衡和杠杆原理。
当电动机启动时，通过减速器将电动机的高速旋转转换为绞盘的低速旋转。
绞盘上的钢丝绳与物体相连，物体的重力作用下，钢丝绳受到拉力。
根据力的平衡原理，绞盘所施加的拉力等于物体的重力。
通过控制绞盘的旋转方向和速度，可以实现物体的升降运动。
三、绞车的工作过程1. 启动绞车：将电动机启动，电动机的转动通过减速器传动到绞盘上，使绞盘开始旋转。
2. 物体升降：绞盘的旋转带动钢丝绳卷绕或放出，根据绞盘的旋转方向和速度，物体可以向上或向下运动。
3. 制动停止：当物体达到所需位置时，通过制动器固定绞盘，停止绞盘的旋转，使物体停留在指定位置。
四、绞车的应用领域绞车广泛应用于各个领域，如建筑工地、港口码头、矿山等。
在建筑工地中，绞车常用于吊装建筑材料、安装大型设备等；在港口码头中，绞车用于装卸货物、吊装集装箱等；在矿山中，绞车用于提升矿石、运输矿石等。
五、绞车的安全注意事项1. 在使用绞车前，应检查绞车的各个部件是否正常运行，确保安全可靠。
2. 在操作绞车时，应按照操作规程进行，严禁超载操作，以免造成事故。
3. 在绞车运行过程中，应定期检查绞盘、钢丝绳等部件的磨损情况，及时更换损坏的部件。
4. 在绞车停止使用后，应切断电源，确保绞车处于停止状态，避免意外发生。
绞车作为一种重要的起重设备，其工作原理简单而有效。
通过电动机、减速器和绞盘的协同作用，实现物体的升降运动。
在使用绞车时，需要注意安全事项，确保操作过程安全可靠。
测井仪绞车的工作原理及结构特点1、前言测井仪绞车是装载测井仪器和电缆绞车的专用石油工程车，可满足7000m以内的油、水、气井的测试工作，其结构高度集成化，抗干扰能力强，测井精度高，是油田找油、水、气井的理想设备。
随着测井技术的不断提高，常规组合测井、成像测井、随钻测井和工程测井、核磁共振测井等不同测井作业都对常规测井车的操作控制提出了更高的要求。
新开发的智能化测井仪绞车，可以通过智能化控制进行测试作业，使仪器的下放、调速、定位、测试、提升等一系列原来必须人为控制的操作，现在均可由仪器自动完成，不仅提高了测试数据的准确率，同时也提高了生产作业的效率。
2、工作原理智能化测井车是用于油田测井工艺的专用工程车。
它通过取力器从底盘变速箱/分动箱取力后，经传动轴传递给绞车的液压泵。
动力通过液压泵、液压马达及控制元件等组成的液压系统传递，再由液压马达带动绞车减速机进而驱动防磁滚筒转动，从而实现井下仪器的测试和回收。
测井施工时，PLC控制器的输入和输出端口与测井车上的电控泵、电控马达、手柄控制阀和电磁阀以及编码器、张力计等元件进行连接实现模拟信号和数字信号的输入输出信息反馈，通过智能操作系统对测井的速度、深度、张力等各项指标进行实时跟踪和自动控制。
3、结构特点智能化测井车主要由底盘、车厢（包括操作室和绞车室）、绞车总成、传动系统、电器系统、智能化操作系统、井下仪器舱及其他辅助部分构成。
3.1底盘该车选用梅赛德斯-奔驰MB ACTROS3331/6×4二类汽车底盘，发动机功率230kW。
3.2车厢车厢分为操作室和绞车室，整体采用钢骨架结构，后部为大圆弧状，卷帘覆盖，卷帘为双面涂聚胺脂胶的维纶布。
车厢整体外蒙皮为3mm铝合金板，操作室内装饰采用1.2mm不锈钢拉丝板，舱体六面壁聚胺脂发泡保温。
3.3绞车总成绞车总成主要包括滚筒、滚筒支架、滚筒制动装置等。
滚筒可缠绕7500m直径为11.8mm的电缆。
绞车最大提升力65kN，电缆起升速度30～8000m/h。
绞车工作原理绞车，又称卷扬机，是一种常见的起重设备，广泛应用于建筑工地、码头、矿山等领域。
它通过绞盘和绳索的配合，实现物体的升降或水平移动。
那么，绞车是如何工作的呢？接下来，我们将从绞车的结构和工作原理两个方面来进行详细介绍。
首先，我们来看一下绞车的结构。
绞车主要由电动机、减速器、绞盘、制动器、控制系统等部件组成。
其中，电动机是绞车的动力源，通过电能转换为机械能，驱动绞盘旋转。
减速器则起到减速和增大扭矩的作用，使绞盘能够承受更大的载荷。
而制动器则用于控制绞盘的停止和运动，保证起重操作的安全性。
控制系统则是绞车的大脑，通过操作按钮或遥控器来控制绞车的启停和升降。
接着，我们来了解一下绞车的工作原理。
当电动机启动时，通过减速器的作用，驱动绞盘开始旋转。
此时，绳索通过绞盘的转动，产生拉力，从而实现物体的升降或水平移动。
在起重过程中，制动器起到了关键的作用，它可以在电动机停止工作时，通过制动装置将绞盘固定住，防止物体突然下坠。
控制系统则可以根据操作者的指令，精准地控制绞车的运动，实现起重操作的精准性和安全性。
绞车的工作原理可以用一个简单的物理公式来解释，即力的平衡。
在起重过程中，绞盘产生的拉力要大于或等于所要起重物体的重力，才能实现起重的目的。
而制动器的作用则是在绞车停止工作时，通过摩擦力来阻止绞盘的转动，实现物体的固定和停止。
总的来说，绞车通过电动机驱动绞盘旋转，通过绳索产生拉力，实现物体的升降或水平移动。
在起重过程中，制动器起到了关键的作用，控制系统则可以精准地控制绞车的运动。
绞车的工作原理可以用力的平衡来解释，而制动器则通过摩擦力来实现物体的固定和停止。
绞车作为一种常见的起重设备，其工作原理的了解对于操作和维护都是非常重要的。
通过本文的介绍，相信大家对绞车的工作原理有了更清晰的认识，希望能够对大家有所帮助。

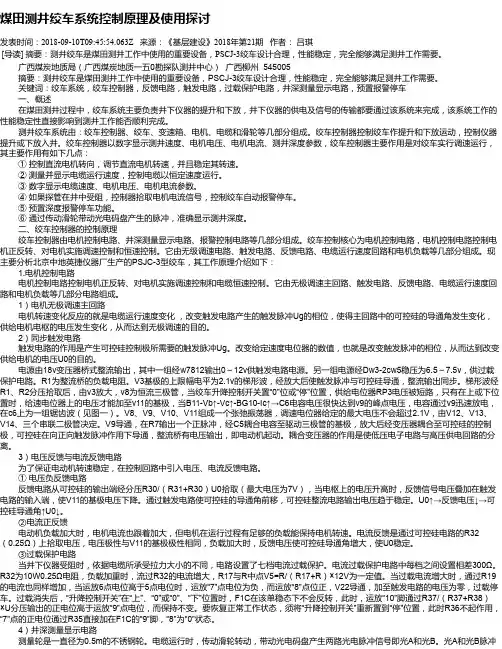

煤田测井绞车系统控制原理及使用探讨发表时间：2018-09-10T09:45:54.063Z 来源：《基层建设》2018年第21期作者：吕琪[导读] 摘要：测井绞车是煤田测井工作中使用的重要设备，PSCJ-3绞车设计合理，性能稳定，完全能够满足测井工作需要。
广西煤炭地质局（广西煤炭地质一五0勘探队测井中心）广西柳州 545005摘要：测井绞车是煤田测井工作中使用的重要设备，PSCJ-3绞车设计合理，性能稳定，完全能够满足测井工作需要。
关键词：绞车系统，绞车控制器，反馈电路，触发电路，过载保护电路，井深测量显示电路，预置报警停车一、概述在煤田测井过程中，绞车系统主要负责井下仪器的提升和下放，井下仪器的供电及信号的传输都要通过该系统来完成，该系统工作的性能稳定性直接影响到测井工作能否顺利完成。
测井绞车系统由：绞车控制器、绞车、变速箱、电机、电缆和滑轮等几部分组成。
绞车控制器控制绞车作提升和下放运动，控制仪器提升或下放入井。
绞车控制器以数字显示测井速度、电机电压、电机电流、测井深度参数，绞车控制器主要作用是对绞车实行调速运行，其主要作用有如下几点：①控制直流电机转向，调节直流电机转速，并且稳定其转速。
②测量并显示电缆运行速度，控制电缆以恒定速度运行。
③数字显示电缆速度、电机电压、电机电流参数。
④如果探管在井中受阻，控制器拾取电机电流信号，控制绞车自动报警停车。
⑤预置深度报警停车功能。
⑥通过传动滑轮带动光电码盘产生的脉冲，准确显示测井深度。
二、绞车控制器的控制原理绞车控制器由电机控制电路、井深测量显示电路、报警控制电路等几部分组成。
绞车控制核心为电机控制电路，电机控制电路控制电机正反转、对电机实施调速控制和恒速控制。
它由无级调速电路、触发电路、反馈电路、电缆运行速度回路和电机负载等几部分组成。
现主要分析北京中地英捷仪器厂生产的PSJC-3型绞车，其工作原理介绍如下：1.电机控制电路电机控制电路控制电机正反转、对电机实施调速控制和电缆恒速控制。
石油测井生产安全技术(二)测井设备及主要部位一、测井绞车(一)测井绞车的用途测井、射孔等作业使用的电缆是缠放在绞车滚筒上，滚筒借助于汽车发动机的动力而转动，从而控制电缆在井内按要求的速度上提和下放。
(二）测井绞车的结构1.汽车底盘。
供给绞车动力，装载并运移绞车、电缆及其他配套设备。
2.传动系统。
包括动力选择箱、液压泵、液压马达等液压动力传动设备、减速器、传动轴及传动链条。
传动系统担负着作业所需动力的传递。
3.绞车。
用于测井或射孔时起升或下放电缆、测井仪器及工具。
4.车身和支承底盘。
用于支承绞车及其传动系统等，并提供驾驶室、操作室和绞车室。
5.操作装置。
包括副排档装置、副油门装置、副离合器、盘绳器及刹车装置。
用于作业时对绞车控制或操纵。
6.气路系统。
用于设备的控制或操纵。
(三)测井绞车的安全操作操作绞车就是通过操纵动力和变速系统使电缆滚筒以不同的速度和方向转动，从而使电缆及测井仪器在井中下放或上提，达到完成各项作业的目的。
操作绞车只要做到操作措施得当、操作准确并做到井口慢、井底慢、特殊井段慢、遇阻、遇卡慢等，就能做到安全生产。
具体说有以下操作要点：1．测井绞车应摆放在距井25m远的上风头位置，对正井口滑轮，打好掩木。
2．起下电缆时，速度要均匀，不准猛提、猛刹，随时观察电缆运行张力读数，及时判断遇阻、遇卡。
在进行井壁取心作业时，拉力增到25kN时，必须立即停车，然后慢速上下活动防止拉断岩心筒的钢丝绳，以免岩心筒落井。
3．仪器(射孔器)放人或起出井口时，应注意听从井口操作手和操作工程师的指挥，防止拉掉或摔坏仪器(射孔器)，甚至发生伤人事故。
4．注意盘齐电缆，同时做好电缆的清洁保养和防锈维护。
5．在斜井、“狗腿子”井等特殊井况下作业时，容易遇阻和遇卡，仪器和电缆下放速度要比直井慢，下放时要保持匀速，不准高速下放。
发现遇阻时，不准硬冲，同时应避免仪器在井中长时间停留，要及时上提，防止遇卡。
6．井壁取心上提至套管鞋前，过油管射孔上提到油管喇叭口前，必须放慢速度，等仪器进入套管(油管)后再加快速度，防止卡掉仪器。
钻井设备辅助设备电动绞车与气动绞车离心泵1、电动绞车与气动绞车电（气）动绞车主要用于从场地吊钻杆、套管单根等钻井工具上、下钻台，以及钻台辅助设备安装与拆卸中吊升或下放。
（1）电动绞车的结构和工作原理：电动绞车主要由电动机、传动链条、滚筒、刹车机构、电动机换向开关、底座和钢丝绳等部分组成。
当电动机换向开关旋到升位时，电动机旋转，传动链条驱动滚筒旋转，提升重物。
按下刹把刹住滚筒，可使重物停留在任何位置。
抬起刹把，可使重物下降；换向开关旋到降位时，可拉出滚筒上的钢丝绳。
（2）使用注意事项：1）使用前检查固定件是否牢靠；钢丝绳排列是否整齐；制动装置是否可靠。
2）电动机转向与换向开关是否相符。
3）绞车护罩是否安全。
（2）气动绞车的结构和工作原理（1）结构和工作原理气动绞车依靠压缩空气来驱动马达经过两级齿轮减速来带动滚筒转动，实现提升各种重物。
它是一种用活塞式气马达为动力的单卷筒绞车。
当操纵把扳至启动位置时，分配阀的气门打开，压缩空气进入气阀芯使其转动，同时藉助配气阀芯转动，将压缩空气依次分别送入周围五个气缸中，由于气缸内压缩空气的膨胀，从而推动活塞、连杆和曲轴转动。
当活塞被推至“下死点”时，配气阀芯同时也转至一排气位置。
经膨胀后的气体即自行从气缸经过阀的排气孔道直接排出。
同时活塞缸内的剩余气体全部从配气阀芯分配阀的排气道排出。
经过这样往复循环作用，就能使曲轴不断旋转，从而带动转轴经齿轮副II 再传递给齿副I，驱动滚筒旋转，提升重物。
2、使用注意事项a、操作必须平稳；b、防止缠乱钢丝绳；c、严禁超负荷起吊；d、起吊时要有人配合吊装，严禁一人单独起吊、装卸。
3、离心泵：离心泵由于体积小、质量大、排量大、使用方便等优点，在钻井现场广泛使用，一般钻井现场使用的离心泵的旧型号为2K6、3K9，新型号为B80-65-160。
（1）离心泵的结构。
离心泵主要由外壳、叶轮、轴承、密封盘根盒，出水口和进水口组成。
（2）使用注意事项。
