油田测井和试井绞车企业标准介绍油田测井和试井绞车是油田勘探和开发过程中不可或缺的设备之一。

测井和试井绞车用于运送地下井下工具和设备，进行油井的测量和试验操作。

为了确保在油田测井和试井过程中的安全性和可靠性，制定和遵守企业标准是非常重要的。

本文将介绍油田测井和试井绞车企业标准的要求和内容，以确保在使用过程中达到高效、安全和可靠的目标。

1. 设备要求•测井和试井绞车应符合国家和行业规定的安全标准。

•绞车的结构和材料应能够承受正常工作负载、温度和压力要求。

•绞车应配备紧急停止装置，以便在发生紧急情况时能够立即停止运转。

•绞车应具备防止过载和悬挂物下降的保护装置。

•绞车应配备报警装置，及时提醒操作人员设备运行状况。

•绞车应定期进行检查、维护和保养，确保其工作正常。

2. 操作规范•操作人员应经过专业培训，熟悉测井和试井绞车的使用方法和操作规程。

•操作人员应穿戴个人防护装备，包括安全帽、防滑鞋、耐酸碱手套等。

•操作人员在操作过程中应保持警觉和集中注意力，避免操作失误。

•操作人员应遵守设备的使用说明书，不得超负荷使用绞车和误用设备。

•绞车操作过程中，应确保周围区域人员的安全，禁止无关人员接近作业区域。

•操作人员离开绞车操作位置时，应及时关闭电源和主要开关，并锁好相关设备。

•操作人员应定期进行技术培训和考核，以保持操作技能和安全意识。

3. 维护保养•绞车应定期进行检查和维护，确保其正常工作状态。

•检查电源、电缆、开关等电气系统是否完好，不存在损坏和漏电等问题。

•检查绞车的结构和连接件，确保其紧固可靠，不存在松动或裂纹等问题。

•清洁绞车外部表面，去除灰尘、油污等，保持设备卫生。

•操作人员应定期对绞车进行润滑，确保各零部件的灵活运转。

•绞车长期不使用时，应进行防潮、防尘和防腐处理。

•绞车的维护记录应及时更新和保存，以备日后参考。

4. 安全防护•确保绞车周围区域的安全警戒标识醒目可见。

•使用绞车时，应设置障碍物保护区域，防止无关人员靠近。

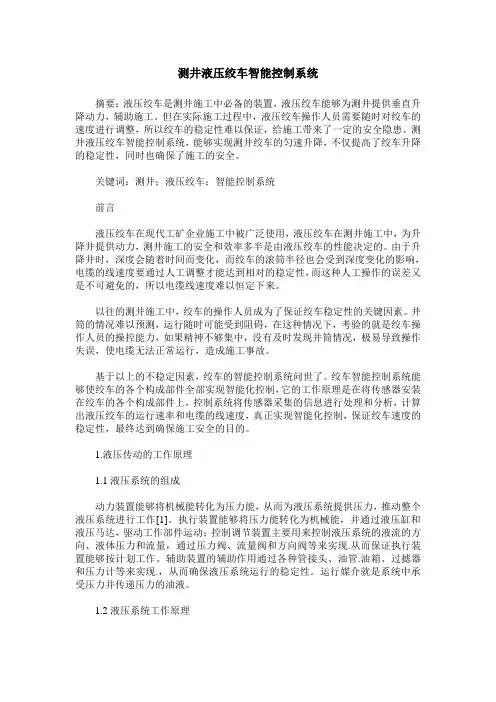

测井液压绞车智能控制系统摘要：液压绞车是测井施工中必备的装置，液压绞车能够为测井提供垂直升降动力，辅助施工。

但在实际施工过程中，液压绞车操作人员需要随时对绞车的速度进行调整，所以绞车的稳定性难以保证，给施工带来了一定的安全隐患。

测井液压绞车智能控制系统，能够实现测井绞车的匀速升降，不仅提高了绞车升降的稳定性，同时也确保了施工的安全。

关键词：测井；液压绞车；智能控制系统前言液压绞车在现代工矿企业施工中被广泛使用，液压绞车在测井施工中，为升降井提供动力，测井施工的安全和效率多半是由液压绞车的性能决定的。

由于升降井时，深度会随着时间而变化，而绞车的滚筒半径也会受到深度变化的影响，电缆的线速度要通过人工调整才能达到相对的稳定性，而这种人工操作的误差又是不可避免的，所以电缆线速度难以恒定下来。

以往的测井施工中，绞车的操作人员成为了保证绞车稳定性的关键因素。

井筒的情况难以预测，运行随时可能受到阻碍，在这种情况下，考验的就是绞车操作人员的操控能力，如果精神不够集中，没有及时发现井筒情况，极易导致操作失误，使电缆无法正常运行，造成施工事故。

基于以上的不稳定因素，绞车的智能控制系统问世了。

绞车智能控制系统能够使绞车的各个构成部件全部实现智能化控制，它的工作原理是在将传感器安装在绞车的各个构成部件上，控制系统将传感器采集的信息进行处理和分析，计算出液压绞车的运行速率和电缆的线速度，真正实现智能化控制，保证绞车速度的稳定性，最终达到确保施工安全的目的。

1.液压传动的工作原理1.1液压系统的组成动力装置能够将机械能转化为压力能，从而为液压系统提供压力，推动整个液压系统进行工作[1]。

执行装置能够将压力能转化为机械能，并通过液压缸和液压马达，驱动工作部件运动；控制调节装置主要用来控制液压系统的液流的方向、液体压力和流量，通过压力阀、流量阀和方向阀等来实现.从而保证执行装置能够按计划工作。

辅助装置的辅助作用通过各种管接头、油管.油箱、过摅器和压力计等来实现.，从而确保液压系统运行的稳定性。

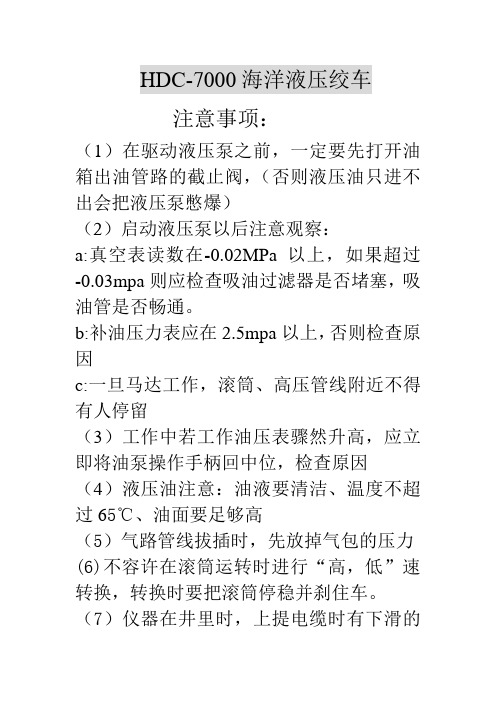

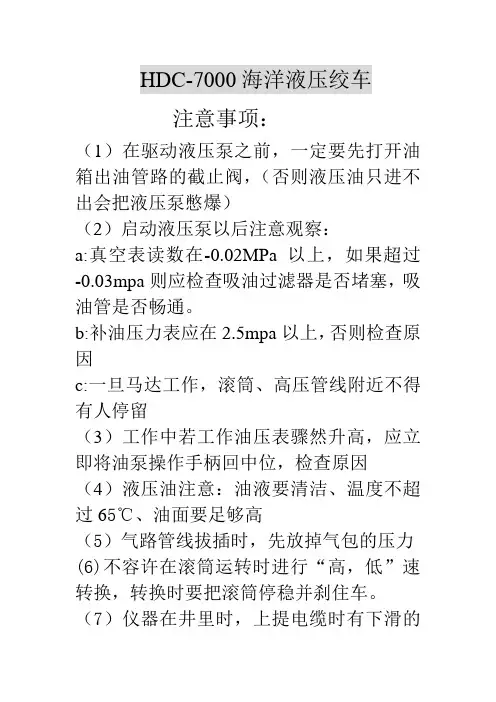

HDC-7000海洋液压绞车注意事项：（1）在驱动液压泵之前，一定要先打开油箱出油管路的截止阀，（否则液压油只进不出会把液压泵憋爆）（2）启动液压泵以后注意观察：a:真空表读数在-0.02MPa以上，如果超过-0.03mpa则应检查吸油过滤器是否堵塞，吸油管是否畅通。

b:补油压力表应在2.5mpa以上，否则检查原因c:一旦马达工作，滚筒、高压管线附近不得有人停留（3）工作中若工作油压表骤然升高，应立即将油泵操作手柄回中位，检查原因（4）液压油注意：油液要清洁、温度不超过65℃、油面要足够高（5）气路管线拔插时，先放掉气包的压力(6)不容许在滚筒运转时进行“高，低”速转换，转换时要把滚筒停稳并刹住车。

（7）仪器在井里时，上提电缆时有下滑的现象，配合刹车使用。

（8）操作手柄时动作要平稳缓慢，不得突然刹车，否则会出现滚筒蹦跳现象，易损坏马达。

（9）工作时需改变滚筒方向时，严禁不停车突然换向，应将手柄放中位后待滚筒停稳后再换向，否则易损坏传动系统（10）扭矩阀不能关的太死，否则会损坏扭矩阀，也不能有尖叫声此时可再关一些以消除噪音（11）液压油温最佳工作温度45—65度，最高一定要小于80度，注意温度高时将风机打开技术规格一、发动机型号：6BTA5.9 额定功率：132KW/2600r/min 最大扭矩570N.m/1400—1500r/min二，动力传递路线：发动机—油泵连接装置—液压油泵—液压马达—减速器—链条—滚筒三，绞车技术性能：最大作业深度7000M,最大提升负荷滚筒65KN；滚筒容量直径12.6MM电缆7500M；作业速度30—8000M/H绞车外形尺寸：长5200mm宽2370mm高2640mm总重量11650KG动力：长2370mm宽1120mm高2460mm 正压防爆装置1，接通电源总开关“电源”自动开关，为整撬供电。

2，按下按钮“仓内检测系统”，3，当舱内气压表读数小于％％4mm水柱时，进气装置开始工作，且报警器鸣叫。

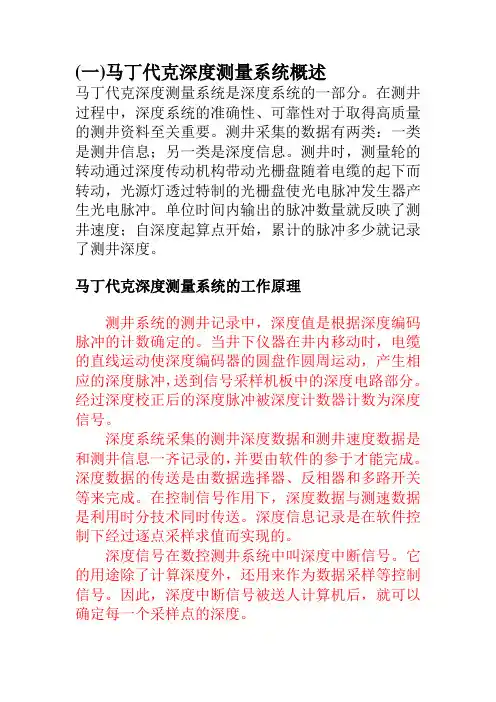

(一)马丁代克深度测量系统概述马丁代克深度测量系统是深度系统的一部分。

在测井过程中，深度系统的准确性、可靠性对于取得高质量的测井资料至关重要。

测井采集的数据有两类：一类是测井信息；另一类是深度信息。

测井时，测量轮的转动通过深度传动机构带动光栅盘随着电缆的起下而转动，光源灯透过特制的光栅盘使光电脉冲发生器产生光电脉冲。

单位时间内输出的脉冲数量就反映了测井速度；自深度起算点开始，累计的脉冲多少就记录了测井深度。

马丁代克深度测量系统的工作原理测井系统的测井记录中，深度值是根据深度编码脉冲的计数确定的。

当井下仪器在井内移动时，电缆的直线运动使深度编码器的圆盘作圆周运动，产生相应的深度脉冲，送到信号采样机板中的深度电路部分。

经过深度校正后的深度脉冲被深度计数器计数为深度信号。

深度系统采集的测井深度数据和测井速度数据是和测井信息一齐记录的，并要由软件的参于才能完成。

深度数据的传送是由数据选择器、反相器和多路开关等来完成。

在控制信号作用下，深度数据与测速数据是利用时分技术同时传送。

深度信息记录是在软件控制下经过逐点采样求值而实现的。

深度信号在数控测井系统中叫深度中断信号。

它的用途除了计算深度外，还用来作为数据采样等控制信号。

因此，深度中断信号被送人计算机后，就可以确定每一个采样点的深度。

四)马丁代克深度测量系统的维护和保养1．使用时先将马丁代克装到盘绳器杆上，固定好螺丝和插头。

卸开从动轮支架前边的螺杆，放进电缆，然后上紧螺杆。

用手抓住主动轮，同时拉动电缆，直到主动轮与电缆之间不发生打滑为合适。

反之，主动轮打滑，就会发生深度误差。

2．每次测井作业结束后，必须取出电缆，用水将马丁代克的泥浆冲洗干净，防止泥浆干涸在里边影响下次作业。

3．马丁代克上的各个黄油嘴，必须经常打黄油以保证其转动灵活。

4．马丁代克上允许电缆通过的通道直径很小，所以在电缆打扭、打结、变形或断丝堆集时无法通过马丁代克。

如果遇到上述情况应在井口对电缆进行处理。

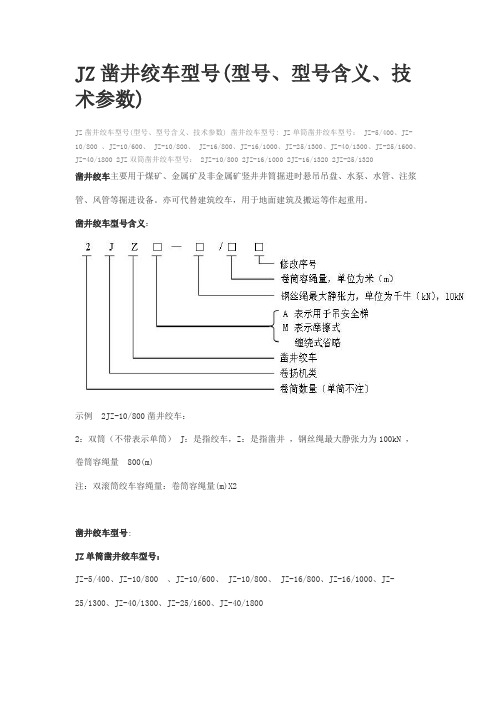

JZ凿井绞车型号(型号、型号含义、技术参数)JZ凿井绞车型号(型号、型号含义、技术参数) 凿井绞车型号: JZ单筒凿井绞车型号： JZ-5/400、JZ-10/800 、JZ-10/600、 JZ-10/800、 JZ-16/800、JZ-16/1000、JZ-25/1300、JZ-40/1300、JZ-25/1600、JZ-40/1800 2JZ双筒凿井绞车型号： 2JZ-10/800 2JZ-16/1000 2JZ-16/1320 2JZ-25/1320凿井绞车主要用于煤矿、金属矿及非金属矿竖井井筒掘进时悬吊吊盘、水泵、水管、注浆管、风管等掘进设备。

亦可代替建筑绞车，用于地面建筑及搬运等作起重用。

凿井绞车型号含义：示例2JZ-10/800凿井绞车：2：双筒（不带表示单筒） J：是指绞车，Z：是指凿井，钢丝绳最大静张力为100kN ，卷筒容绳量800(m)注：双滚筒绞车容绳量：卷筒容绳量(m)X2凿井绞车型号:JZ单筒凿井绞车型号：JZ-5/400、JZ-10/800 、JZ-10/600、 JZ-10/800、 JZ-16/800、JZ-16/1000、JZ-25/1300、JZ-40/1300、JZ-25/1600、JZ-40/18002JZ 双筒凿井绞车型号：2JZ-10/800 2JZ-16/1000 2JZ-16/1320 2JZ-25/1320表一： JZ 单筒凿井绞车主要技术参数表型 号JZ-10/800 JZ-16/1000 JZ-16/1320 JZ-16/1600 JZ-25/1320 JZ-25/1600 JZ-40/1800 钢丝绳最大静张力kN (包括下放的钢丝绳自重) 100 160 160 160 250 250 400 卷筒容绳量(m) 800 1000 1320 1600 1320 1600 1800 第一层钢丝绳速度(m/s) 快速0.075 0.075 0.075 0.075 0.075 0.075 0.075 慢速 0.038 0.038 0.038 0.038 0.038 0.038 0.038 钢丝绳在卷筒上缠绕层数 7 8 9 10 10 10 11 钢丝绳直径(mm)ф32 ф40 ф40 ф40 ф52 ф52 ф60 卷筒参数(mm) 直径ф800 ф1000 ф1000 ф1000 ф1050 ф1050 ф1250 宽度1250 1415 1500 1520 1500 1768 1758 中心高度800 1050 1050 1050 1300 1300 1595 速比 减速机 快速 65.63 75.86 75.86 75.86 75.86 75.86 77.49慢速126.19152.78 152.78 152.78 152.78 152.78 157.14总速比 快速401.04 499.09 499.09 499.09 531.03 531.03 577.7慢速771.64 1005.12 1005.121005.121069.441069.441164.7电动机型号 Y225M-8 YZR250M2-8 YZR250M2-8 YZR250M2-8 YZR280S-8 YZR280S-8 YZR315M-10 功率(kW)2237 37 37 45 45 75 转速(r/min) 740 720 720 720 717 717 579 电压(V) 380 380 380 380 380 380 380 外形尺寸(mm) 长度3283 3650 3900 3920 3827 4062 4625 宽度2570 3200 3200 3200 3623 3623 4242 高度1770 2240 2240 2240 2500 2500 3166 总重量（kg ）（不包括钢丝绳及电器设备）7000126801350014400160351710027000表二：2JZ 双筒凿井绞车主要技术参数表型号2JZ-10/800 2JZ-16/1000 2JZ-16/1320 2JZ-25/1320 钢丝绳最大静张力KN (包括下放的钢丝绳自重) 2×1002×1602×1602×250卷筒容绳量(m) 2×8002×10002×13202×1320第一层钢丝绳速度(m/s)快速0.075 0.075 0.075 0.075慢速0.038 0.038 0.038 0.038钢丝绳在卷筒上缠绕层数7 8 9 10钢丝绳直径(mm) ф32 ф40 ф40 ф52卷筒参数(mm) 直径ф800 ф1000 ф1000 ф1050 宽度1250 1415 1500 1500 中心高度800 1050 1050 1300速比减速机快速75.86 76 76 77.94 慢速152.78 153 153 157.14总速比快速463.6 500 500 545.6 慢速933.65 1006.6 1006.6 1100电动机型号YZR250M2-8 YZR280M-8 YZR280M-8 YZR315S-8 功率(kW) 37 55 55 75转速(r/min) 720 725 725 727电压(V) 380 380 380 380外形尺寸(mm) 长度4300 5473 5473 6310 宽度3440 3590 3675 3840 高度1740 2240 2240 2500总重量（kg）（不包括钢丝绳及电器设备）13560 21072 22712 29700 表三：缠绕式／摩擦式凿井绞车技术参数表型号钢丝绳钢绳速度m/min容绳量(m)配套电机外形尺寸主机重量不含电机电控(Kg)备注工作方式绳数(根)拉力(KN)直径(mm)快慢型号功率(KW)长*宽*高(mm)JZ-5/400 缠绕式1 50 24 6 3 400 Y180L-8 11 2375*1970*1340 3000电压380伏JZ-10/800A 缠绕式1 100 31 6 3 800 Y255M-8 22 3138*2695*1890 8068电压380伏2JZ-10/800 缠绕式2 100 32 63 800 YR250M-8 45 4984*3506*1890 15637电压380伏JZ-16/800A 缠绕式1 160 40.5 6 3 800 YR225M2-8 30 3398*3350*2160 11936电压380伏2JZ-16/800A 缠绕式2 160 40.5 63 800 JR 92-8 55 5620*3440*2200 21525电压380伏JZM-25/800 摩擦式1 250 52 63 800 JR 92-8 55 6368*3102*2290 19652电压380伏2JZM-25/800A 摩擦式2 250 523 800 JR 92-6 75 6368*5612*2290 37000电压380伏2JZM-25/1350 摩擦式2 250 523 1350 JR 280S-6(75) 75 6730*5612*2470 38200电压380伏JZM-40/1350 摩擦式1 400 60.5 6 3 1350 JR280M-8(75) 75 7660*3790*2850 37000电压380伏凿井绞车主要技术参数：型号 JZ-5/400 JZ-10/600 JZ-10/800 JZ-16/800 JZ16/1000 钢丝绳最大静张力（KN） 50 100 100 160 160卷筒容绳量（m） 400 600 800 800 1000钢丝绳速度 6 6 6 6 6快速M/MIN 3 3 3 3 3慢速钢丝绳直径mm 23 31 31 40 40电机功率 11 22 22 30 37电压 380外形尺寸mm 2375*1970*1340 3037*2570*1770 3342*2906*1825 3358*3200*2240 3508*3200*2240重量kg 3140 6250 6500 11480 11700凿井绞车技术参数型号 JZ-5/400钢丝绳最大静张力(kN) 50卷筒容绳量(m) 400钢丝绳速度(m/min) 快速6 慢速3钢丝绳直径(mm) 23电动机功率 (KW) 11电压(V) 380外形尺寸(长宽高)(mm) 2375×1970×1340重量(kg) 3140型号 JZ-10/600 JZ-10/800钢丝绳最大静张力(kN) 100卷筒容绳量(m) 600/800钢丝绳速度(m/min) 快速6 慢速3钢丝绳直径(mm) 31电动机功率 (KW) 22电压(V) 380外形尺寸(长宽高)(mm) 3037×2570×1770/3342×2906×1825重量(kg) 6250/6500型号 JZ-16/800 JZ-16/1000钢丝绳最大静张力(kN) 160卷筒容绳量(m) 800/1000钢丝绳速度(m/min) 快速6 慢速3钢丝绳直径(mm) 40电动机功率 (KW) 30/36电压(V) 380外形尺寸(长宽高)(mm) 3358×3200×2240/3508×3200×2240重量(kg) 11480/11700。

测井恒速绞车使用说明书
中装集团
重庆地质仪器厂
绞车使用说明书
我厂生产的测井恒速绞车系列有600米、1000米、1500米、2000米等，欢迎用户选购。

一、使用方法：
1、本产品为变频交流电机驱动(亦可手动)的测井绞车，当由电机驱动时由变频控制器控制，此时，传动链轮(件3)应在下方位置与电机齿轮啮合，件4手柄旋紧。

件3在上方位置为手动方式，同样件4手柄旋紧。

2、在排缆过程中，如果电缆不整齐，需要前后方向移动排缆装置时，可向外拉动件1，使内部齿轮脱开，转动件1，可达到预期目的。

3、件2、件5分别为电缆移动长度和测井信号，均与主机相连。

二、故障排除
1、件1拉出后才能旋转，否则会损坏内部的啮合齿轮或来复丝杆。

2、有时刹车失灵，可能有以下三个原因引起。

(1)刹车片中有油或水，使刹车片失灵。

解决办法：注意安装好刹车片上方的挡污极，使油或水不要渗入到刹车片中。

(2)由于保管不善或搁置时间较长，使件8与内部发生锈蚀，这时可用榔头和螺丝刀向下(反方向)敲击，使之转动，并在其旁边的间隙中(约0.5-1mm)加入润滑油来回转动几次即可。

(3)由于使用时间较长，件9(夹套)内侧磨损过大，使件8与件9的摩擦阻力减少产生打滑现象，这时可拧紧件10(螺钉)使该件中的弹簧进一步压缩，增加其摩擦阻力即可。

中集集团
重庆地质仪器厂
测井恒速绞车
中集集团
重庆地质仪器厂测井恒速绞车。

JHQ-2D数字（便携）测井系统介绍JHQ-2D数字（便携）测井系统是在总结了二十多年生产、研发数字测井设备的成功经验基础上，紧跟国际上小型数字测井技术发展新趋势，同时又结合了我国国情而研发的新一代数字测井设备。

这套设备与国内外同类产品相比有以下优势。

⑴测量参数多，适用范围广。

⑵可靠性高，平均无故障时间（MTBF）长。

⑶最为轻便，设备移动运输方便。

⑷操作维护性简单。

取得这些优势主要因为在产品设计过程中吸取了历代和各家产品之长，充分考虑了各行业需求，考虑了产品在国际市场的竞争力。

JHQ-2D数字测井系统目前可测的地层参数有二十多种，覆盖了金属矿、煤田、油田、放射性矿、水文等各种领域的用户需求，产品有非常高的性价比。

JHQ-2D数字测井系统是目前在全球应用的中国制造设备。

一、 特点：1、采用井下数字化和先进的编解码等新技术，实现了井下仪器的供电和信号传输只需单芯测井电缆。

2、轻便化设计，地面仪和单芯电缆绞车总重量比原4芯电缆绞车重量减轻很多，大大方便了野外搬运，和山区应用。

3、模块化、高可靠井下数字化探管设计，使得井下仪器具有轻便、抗震、耐温、耐湿，可靠性高等特点。

二、 性能：1.标准化和模块化JHQ-2D数字测井系统中，无论是硬件还是软件，无论是井下探管还是地面设备，无论是信号测量还是信号传输，都采用了标准化和模块化设计理念。

标准化和模块化带来的好处是产品的一致性非常好，可维护性非常好，可靠性非常高。

操作和维护很方便。

配件百分之百通用，功能可以随时扩展。

2.完全井下数字化及测量信号的编码传输所有井下探管输出的信号都是经A/D转换并经过信元、信道编码后再送往地面。

井下探管与地面通信是双向的。

数字化编码传输测量信号大大提高了抗干扰能力，而且系统本身还能进行误码纠错，保证了信号传输的质量。

双向通信保证了操作可以直接在PC机上进行，硬件设备也因此而简单可靠。

3.过采样技术获取最多的地层信息JHQ-2D系统对地层信息的采集采用了过采样方式。

测井仪绞车的工作原理及结构特点1、前言测井仪绞车是装载测井仪器和电缆绞车的专用石油工程车，可满足7000m以内的油、水、气井的测试工作，其结构高度集成化，抗干扰能力强，测井精度高，是油田找油、水、气井的理想设备。

随着测井技术的不断提高，常规组合测井、成像测井、随钻测井和工程测井、核磁共振测井等不同测井作业都对常规测井车的操作控制提出了更高的要求。

新开发的智能化测井仪绞车，可以通过智能化控制进行测试作业，使仪器的下放、调速、定位、测试、提升等一系列原来必须人为控制的操作，现在均可由仪器自动完成，不仅提高了测试数据的准确率，同时也提高了生产作业的效率。

2、工作原理智能化测井车是用于油田测井工艺的专用工程车。

它通过取力器从底盘变速箱/分动箱取力后，经传动轴传递给绞车的液压泵。

动力通过液压泵、液压马达及控制元件等组成的液压系统传递，再由液压马达带动绞车减速机进而驱动防磁滚筒转动，从而实现井下仪器的测试和回收。

测井施工时，PLC控制器的输入和输出端口与测井车上的电控泵、电控马达、手柄控制阀和电磁阀以及编码器、张力计等元件进行连接实现模拟信号和数字信号的输入输出信息反馈，通过智能操作系统对测井的速度、深度、张力等各项指标进行实时跟踪和自动控制。

3、结构特点智能化测井车主要由底盘、车厢（包括操作室和绞车室）、绞车总成、传动系统、电器系统、智能化操作系统、井下仪器舱及其他辅助部分构成。

3.1底盘该车选用梅赛德斯-奔驰MB ACTROS3331/6×4二类汽车底盘，发动机功率230kW。

3.2车厢车厢分为操作室和绞车室，整体采用钢骨架结构，后部为大圆弧状，卷帘覆盖，卷帘为双面涂聚胺脂胶的维纶布。

车厢整体外蒙皮为3mm铝合金板，操作室内装饰采用1.2mm不锈钢拉丝板，舱体六面壁聚胺脂发泡保温。

3.3绞车总成绞车总成主要包括滚筒、滚筒支架、滚筒制动装置等。

滚筒可缠绕7500m直径为11.8mm的电缆。

绞车最大提升力65kN，电缆起升速度30～8000m/h。

LHM5151TCJ7000 测井仪绞车操作保养规程1 范围本标准规定了LHM5151TCJ 7000液压测井仪绞车的技术参数、设备操作、维护保养与注意事项。

本标准适用于北方奔驰底盘LHM5151TCJ 7000液压测井仪绞车的操作及保养，其它底盘及型号的液压仪器绞车可参照执行。

2 测井仪绞车技术参数2.1 底盘部分2.1.1 型号：北方-奔驰ND1260SAJ。

2.1.2 轴距：4450mm＋1450 mm。

2.1.3 发动机型号：MB-OM442LA。

2.1.4 发动机功率：213kW/2100r/min 。

2.1.5 发动机扭矩：1100 N·m /1600 r/min。

2.1.6 发动机额定转速：2100 r/min。

2.1.7 动力输出形式：机械式气压操纵。

2.1.8 取力器输出扭矩：700N·m。

2.1.9 载质量：15000kg。

2.1.10 设备总质量：19000kg。

2.1.11 外形尺寸：9660mm×2500mm×3700mm。

2.2 上装部分2.2.1 钢结构，3mm铝合金外蒙皮，操作舱内壁为不锈钢板。

2.2.2 操作舱发泡隔热处理。

2.2.3 不锈钢门锁。

2.2.4 气囊压紧式仪器架。

2.2.5 液压系统2.2.5.1 泵：Rexroth 90型双向变量柱塞泵。

2.2.5.2 马达：大滚筒使用Rexroth80 型定量马达驱动；小滚筒使用Rexroth60 型定量马达驱动。

2.2.5.3 行星减速器：大滚筒为Fairfield W12T行星减速器；小滚筒为Auburn 8行星减速器。

2.2.5.4 绞车控制：P-Q控制方式。

2.2.6 供电系统2.2.6.1 液压发电机额定功率：15kW/220V/50Hz。

2.2.6.2备用发电机额定功率：8kW/220V/50Hz。

2.2.6.3电控箱。

2.2.6.4智能温控器：控制方式：双路上、下限范围控制；传感器类型：铂电阻温度传感器，分度号：Pt100；测温量程： -50℃～150℃；准确度：±0.5%FS＋bd ，FS表示输出量程，bd.为显示末位数1个字所表示的值；分辨率： 0.1℃；电源：电压220(1±10%)V，频率50Hz；消耗功率：≤9W；继电器触点容量：电压220V，电流3A。

测井测斜绞车操作规程1. 引言本操作规程针对测井测斜绞车的操作流程、安全事项和维护要点进行详细说明。

测井测斜绞车是用于采集井下测井测斜数据的重要设备，合理的操作和维护对确保采集到准确可靠的数据具有重要作用。

2. 测井测斜绞车的常用部件测井测斜绞车的常用部件有：•拉绳滑车：用于固定测井测斜仪及其电缆，通过提升和下放拉绳以控制测井测斜仪的位置；•钻杆扩展器：用于将拉绳滑车与钻杆连接起来，并提供必要的伸缩性；•引线装置：用于将电缆与拉绳相连接，并通过引线头将电信号传输到地面设备。

3. 操作流程3.1 准备工作在进行测井测斜作业之前，需要进行以下准备工作：1.检查测井测斜绞车的外观是否完好，确认各部件是否正常；2.检查绞车的电源和控制系统是否正常运行；3.检查拉绳、电缆和引线装置的连接是否牢固。

3.2 上井作业1.通过井口设备将绞车、电缆和拉绳放入井下；2.根据实际情况，调整绞车的位置和高度，使之与井口设备相连接；3.使用润滑油对钻杆扩展器进行润滑；4.将钻杆扩展器与拉绳滑车通过快速连接装置连接起来；5.调整拉绳长度，以确保绞车能够顺利下放和提升。

3.3 采集数据1.进行数据采集前，确认测井测斜仪已正确安装在拉绳滑车上，并与电缆通过引线装置相连接；2.打开绞车的电源开关，并确保控制系统处于正常工作状态；3.使用遥控器控制绞车的下放和提升动作，将测井测斜仪下放到指定位置；4.将测井仪表上的指示器设置为采集状态，并开始数据采集；5.根据作业需求，及时调整拉绳的长度，控制测井仪表的位置。

3.4 下井作业1.数据采集完成后，将测井测斜仪提升到井口，关掉绞车的电源开关；2.将电缆和拉绳分别拆卸，并进行清理和保养；3.检查绞车和其它设备的状态，做好记录。

4. 安全事项在操作测井测斜绞车时，应注意以下安全事项：1.严格按照操作规程进行操作，不得盲目操作；2.在操作时要保持清醒状态，严禁酒后驾驶绞车；3.绞车操作人员应经过专门培训，具备相关的技术知识和操作经验；4.在操作绞车时，要保持周围环境干燥、清洁，确保安全；5.定期检查绞车及其相关设备的状态，发现问题及时报修；6.使用防护设备，避免受伤。

JZ系列凿井绞车JZ系列凿井绞车主要用于煤矿、金属矿及非金属矿竖井井筒掘进时悬吊吊盘、水泵、水管、注浆管、风筒等掘进设备和张紧稳绳。

绞车主要用于更换提升机两个罐笼间连接的尾绳；且以换扁绳最佳，也可做竖井绞车用，其性能与竖井相同。

特点：JZ系列凿井绞车具有提吊能力强、容绳量大、运转平稳等优点用途：主要用于煤矿、金属矿、非金属矿竖井的井筒掘进工程中悬吊吊盘、水泵、风筒，压缩空气筒、注浆管等掘进设备的紧张稳绳，也可作其他井下和地面起吊重物使用。

主要技术参数结构概述该系列绞车结构为缠绕式，主要由主轴装置、减速器、带制动轮的弹性联轴器、工作制动器、安全制动器、机座、电动机等部件组成。

1、主轴装置主轴装置包括：主轴、齿轮、卷筒、制动轮、轴承座及轴承等。

卷筒与齿轮、制动轮靠紧配铜套和螺栓联结成一个整体，齿轮又通过键与主轴相连，故主轴仅随卷筒旋转而不传递扭矩。

钢丝绳出绳方向为上出绳。

2、减速器减速器是采用球面蜗轮副减速，加有一级变速齿轮。

转换变速手柄快慢速位置，可变换快慢两种速度。

双筒10吨绞车有一套差动系统，将差动手柄放在直通位置，减速器输出轴两齿轮的转速完全一致；若将差动手柄放在差动位置，则该两齿轮可产生相对转动，即起差动作用。

3、工作制动器工作制动器采用瓦块式制动器，启动电机，电动液压推动器松闸，停止电机则弹簧力制动。

4、安全制动器完全制动器为瓦块浮动式，靠重锤下落进行制动，电动液压推动器松闸。

绞车的润滑1、减速器采用冬用HL-20齿轮油或HG-24饱和气缸油润滑，其油面应保证蜗杆全部浸入油中。

减速器使用一年换一次油。

2、主轴轴承及减速器输出轴端的轴承应定期更换或补充4号钙基润滑脂，两年换一次油。

3、在每次开车前应给开式齿轮加注润滑油。

4、其余需要润滑部位应在每次开车前加油润滑，特别是减速器输出轴上两个齿轮间的止推环和活动齿轮的轴套应加注润滑油。

绞车的调整绞车安装好后，必须进行检查和调整。

1、开式齿轮传动，齿侧间隙为0.42毫米，其接触面积沿齿高不小于40%，延齿长不小于50%。

石油测井生产安全技术(二)测井设备及主要部位一、测井绞车(一)测井绞车的用途测井、射孔等作业使用的电缆是缠放在绞车滚筒上，滚筒借助于汽车发动机的动力而转动，从而控制电缆在井内按要求的速度上提和下放。

(二）测井绞车的结构1.汽车底盘。

供给绞车动力，装载并运移绞车、电缆及其他配套设备。

2.传动系统。

包括动力选择箱、液压泵、液压马达等液压动力传动设备、减速器、传动轴及传动链条。

传动系统担负着作业所需动力的传递。

3.绞车。

用于测井或射孔时起升或下放电缆、测井仪器及工具。

4.车身和支承底盘。

用于支承绞车及其传动系统等，并提供驾驶室、操作室和绞车室。

5.操作装置。

包括副排档装置、副油门装置、副离合器、盘绳器及刹车装置。

用于作业时对绞车控制或操纵。

6.气路系统。

用于设备的控制或操纵。

(三)测井绞车的安全操作操作绞车就是通过操纵动力和变速系统使电缆滚筒以不同的速度和方向转动，从而使电缆及测井仪器在井中下放或上提，达到完成各项作业的目的。

操作绞车只要做到操作措施得当、操作准确并做到井口慢、井底慢、特殊井段慢、遇阻、遇卡慢等，就能做到安全生产。

具体说有以下操作要点：1．测井绞车应摆放在距井25m远的上风头位置，对正井口滑轮，打好掩木。

2．起下电缆时，速度要均匀，不准猛提、猛刹，随时观察电缆运行张力读数，及时判断遇阻、遇卡。

在进行井壁取心作业时，拉力增到25kN时，必须立即停车，然后慢速上下活动防止拉断岩心筒的钢丝绳，以免岩心筒落井。

3．仪器(射孔器)放人或起出井口时，应注意听从井口操作手和操作工程师的指挥，防止拉掉或摔坏仪器(射孔器)，甚至发生伤人事故。

4．注意盘齐电缆，同时做好电缆的清洁保养和防锈维护。

5．在斜井、“狗腿子”井等特殊井况下作业时，容易遇阻和遇卡，仪器和电缆下放速度要比直井慢，下放时要保持匀速，不准高速下放。

发现遇阻时，不准硬冲，同时应避免仪器在井中长时间停留，要及时上提，防止遇卡。

6．井壁取心上提至套管鞋前，过油管射孔上提到油管喇叭口前，必须放慢速度，等仪器进入套管(油管)后再加快速度，防止卡掉仪器。
