数控机床工作台的定位精度检测与调整方法随着科技的进步和工业的发展,数控机床在制造业中扮演着重要的角色。
而数控机床的定位精度对于加工产品的质量起着至关重要的作用。
本文将介绍数控机床工作台的定位精度检测与调整方法,旨在帮助读者更好地理解和应用相关技术。
首先,我们需要了解数控机床工作台的定位精度定义。
定位精度是指数控机床工作台在特定工作条件下,其运动轴与工作轴的相对位置的准确性。
定位精度关系着加工零件的尺寸和形状精度,直接影响着产品的质量。
数控机床工作台的定位精度检测需要借助于专业的测量设备和工具。
其中常用的测量设备包括激光干涉仪、高精度角度测量仪、坐标测量机等。
通过这些设备,可以对数控机床工作台的各个轴进行精确的测量。
在进行定位精度检测之前,需要进行工作台的预热,确保温度稳定。
同时,注意检测设备的放置位置,以避免外界因素对测量结果的干扰。
接下来,根据具体的检测要求和机床结构,采用合适的测量方法和测量点,对数控机床工作台的各个轴进行测量。
针对机床工作台不同的轴,可采取不同的检测方法。
例如,对于直线轴,可使用激光干涉仪进行测量;对于旋转轴,可以使用高精度角度测量仪进行测量。
通过这些测量设备,可以精确测量出数控机床工作台在坐标轴上的定位精度。
定位精度检测完成后,如发现定位精度不符合要求,需要进行调整。
调整的目的是通过调整机床的各个部分,使得机床的定位精度达到规定的标准。
调整方法具体根据机床的结构和不同轴的特点而定,下面将介绍一些常见的调整方法。
首先,针对直线轴的调整,可以通过调整导轨和滑块的间隙来实现。
通过适当调整导轨和滑块的间隙,可以有效消除摆动和间隙,提高直线轴的定位精度。
其次,对于旋转轴的调整,可以通过调整机床的传动部分来实现。
例如,在滚珠螺杆传动的机床中,可以通过调整滚珠螺杆的预紧力和轴承的安装间隙来改善旋转轴的定位精度。
此外,还可以通过调整伺服系统的参数来实现定位精度的调整。
伺服系统是数控机床的核心部分,负责控制机床的运动。

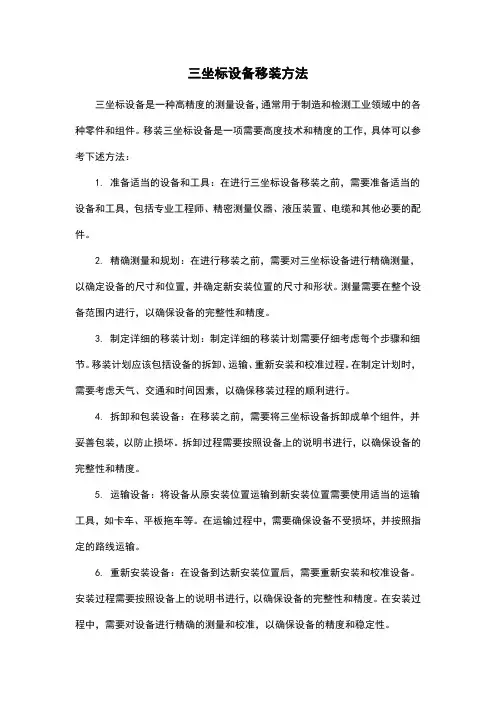

三坐标设备移装方法
三坐标设备是一种高精度的测量设备,通常用于制造和检测工业领域中的各种零件和组件。
移装三坐标设备是一项需要高度技术和精度的工作,具体可以参考下述方法:
1. 准备适当的设备和工具:在进行三坐标设备移装之前,需要准备适当的设备和工具,包括专业工程师、精密测量仪器、液压装置、电缆和其他必要的配件。
2. 精确测量和规划:在进行移装之前,需要对三坐标设备进行精确测量,以确定设备的尺寸和位置,并确定新安装位置的尺寸和形状。
测量需要在整个设备范围内进行,以确保设备的完整性和精度。
3. 制定详细的移装计划:制定详细的移装计划需要仔细考虑每个步骤和细节。
移装计划应该包括设备的拆卸、运输、重新安装和校准过程。
在制定计划时,需要考虑天气、交通和时间因素,以确保移装过程的顺利进行。
4. 拆卸和包装设备:在移装之前,需要将三坐标设备拆卸成单个组件,并妥善包装,以防止损坏。
拆卸过程需要按照设备上的说明书进行,以确保设备的完整性和精度。
5. 运输设备:将设备从原安装位置运输到新安装位置需要使用适当的运输工具,如卡车、平板拖车等。
在运输过程中,需要确保设备不受损坏,并按照指定的路线运输。
6. 重新安装设备:在设备到达新安装位置后,需要重新安装和校准设备。
安装过程需要按照设备上的说明书进行,以确保设备的完整性和精度。
在安装过程中,需要对设备进行精确的测量和校准,以确保设备的精度和稳定性。
7. 测试和调试设备:在设备重新安装后,需要进行测试和调试,以确保设备的功能和精度。
测试可以包括测量设备的精度、测量能力、稳定性等。
如果设备出现问题,需要及时采取措施进行修复。
三坐标测量仪使用方法教学1. 介绍三坐标测量仪是一种高精度的测量设备,广泛应用于工业生产中的尺寸测量和质量控制。
本文将介绍三坐标测量仪的基本原理以及使用方法,帮助您快速上手并正确操作三坐标测量仪。
2. 三坐标测量仪的基本原理三坐标测量仪通过测量工件表面上的一系列点,利用三维坐标系来确定这些点在空间中的准确位置。
其基本原理如下:•三坐标测量仪通过导轨和导向装置来确保测量探头在三个方向上的移动,并记录移动的距离。
•测量探头上安装有触发器和测量传感器,触发器用于触发测量,测量传感器用于测量工件表面的坐标值。
•三坐标测量仪软件会将测量传感器测得的坐标值与设定的坐标值进行比较,从而确定工件的尺寸和形状的偏差。
3. 三坐标测量仪的使用方法接下来将介绍三坐标测量仪的使用方法,包括准备工作、测量操作和结果分析。
3.1 准备工作在使用三坐标测量仪之前,您需要做一些准备工作:•确保三坐标测量仪的电源充足,打开主机。
•检查测量仪上的探测针是否完好,并进行必要的清洁。
•确保测量仪软件已正确安装,并校准仪器。
3.2 测量操作以下是使用三坐标测量仪进行测量的基本步骤:1.将待测工件安装到测量台上,并确保工件与测量台接触良好。
2.打开测量仪的软件,并选择合适的测量程序。
3.将测量探头移动到测量起点位置,并使用软件对其进行初步对准。
4.使用控制杆或控制面板上的控制键使探测针沿着三个方向移动,直至与工件表面轻触。
5.在测量过程中,保持控制杆或控制面板稳定,并按下触发器进行测量。
6.按照软件提示将探测针移动到下一个测量点,并重复步骤4-5,直至完成测量任务。
3.3 结果分析完成测量后,您需要对测量结果进行分析和判定。
在分析过程中,您可以使用软件提供的测量数据分析功能,例如:•比较测量结果与设计图纸上的尺寸要求,分析误差和偏差。
•生成测量报告,包括尺寸偏差、形状偏差等信息。
•根据测量结果对工件进行排序和分类,以便进行进一步的处理或生产控制。

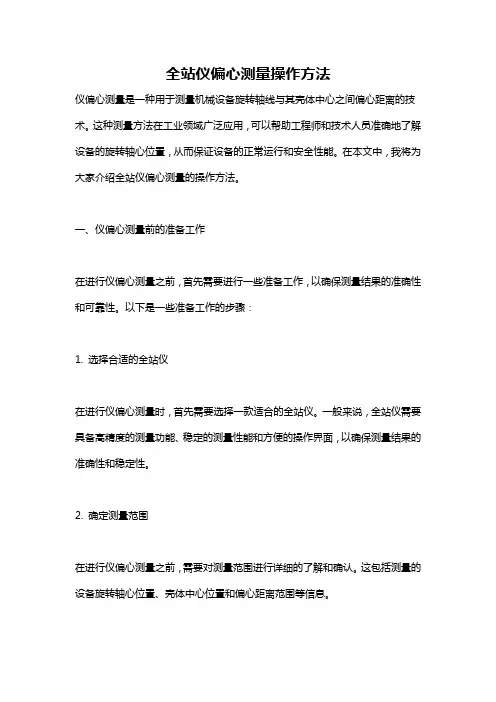

全站仪偏心测量操作方法仪偏心测量是一种用于测量机械设备旋转轴线与其壳体中心之间偏心距离的技术。
这种测量方法在工业领域广泛应用,可以帮助工程师和技术人员准确地了解设备的旋转轴心位置,从而保证设备的正常运行和安全性能。
在本文中,我将为大家介绍全站仪偏心测量的操作方法。
一、仪偏心测量前的准备工作在进行仪偏心测量之前,首先需要进行一些准备工作,以确保测量结果的准确性和可靠性。
以下是一些准备工作的步骤:1. 选择合适的全站仪在进行仪偏心测量时,首先需要选择一款适合的全站仪。
一般来说,全站仪需要具备高精度的测量功能、稳定的测量性能和方便的操作界面,以确保测量结果的准确性和稳定性。
2. 确定测量范围在进行仪偏心测量之前,需要对测量范围进行详细的了解和确认。
这包括测量的设备旋转轴心位置、壳体中心位置和偏心距离范围等信息。
3. 确定测量点位在进行仪偏心测量时,需要事先确定好测量点位。
这些测量点位一般包括设备的旋转轴心位置和壳体中心位置等关键点位。
4. 清理测量场地在进行仪偏心测量时,需要确保测量场地的清洁和整洁。
这可以减小仪器误差和测量结果的影响。
5. 进行校准和调试在进行仪偏心测量之前,需要对全站仪进行校准和调试。
这可以确保全站仪的测量精度和稳定性。
二、仪偏心测量的操作步骤经过以上准备工作之后,接下来可以进行仪偏心测量的具体操作步骤。
以下是仪偏心测量的操作步骤:1. 设置全站仪首先需要设置全站仪的参数和测量模式。
这包括测量单元的选择、测量模式的设置、测量精度的调整等相关操作。
2. 定位全站仪将全站仪放置在测量点位之一,并通过水平仪进行水平调整。
确保全站仪的放置稳固和水平正确。
3. 进行测量在全站仪设置完成和定位好后,可以开始进行仪偏心测量。
按照测量范围和测量点位的要求,依次对旋转轴心位置和壳体中心位置进行测量。
4. 记录测量数据在测量过程中,需要及时记录测量数据,并确保测量结果的准确性和完整性。
5. 处理测量数据对于测量得到的数据,可以通过专业的计算软件进行处理和分析。

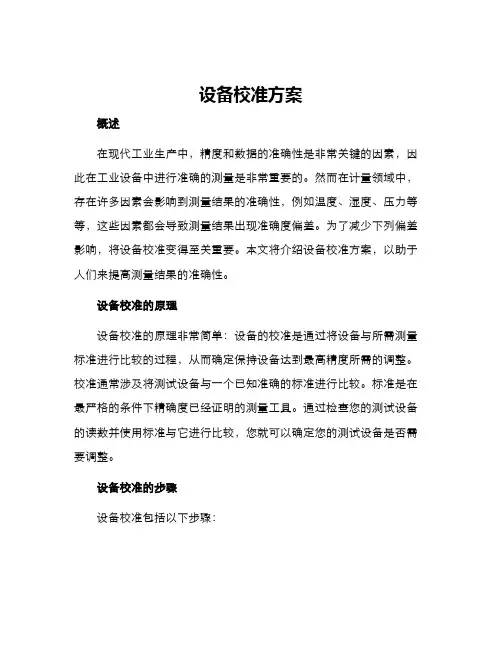

设备校准方案概述在现代工业生产中,精度和数据的准确性是非常关键的因素,因此在工业设备中进行准确的测量是非常重要的。
然而在计量领域中,存在许多因素会影响到测量结果的准确性,例如温度、湿度、压力等等,这些因素都会导致测量结果出现准确度偏差。
为了减少下列偏差影响,将设备校准变得至关重要。
本文将介绍设备校准方案,以助于人们来提高测量结果的准确性。
设备校准的原理设备校准的原理非常简单:设备的校准是通过将设备与所需测量标准进行比较的过程,从而确定保持设备达到最高精度所需的调整。
校准通常涉及将测试设备与一个已知准确的标准进行比较。
标准是在最严格的条件下精确度已经证明的测量工具。
通过检查您的测试设备的读数并使用标准与它进行比较,您就可以确定您的测试设备是否需要调整。
设备校准的步骤设备校准包括以下步骤:1. 确定校准频率在一项新任务开始前,必须确定在校准工程中需要多少次校准。
这种频率取决于许多因素,例如时间、重要性和操作历史。
当你确定了校准频率以后,你就可以制定一个校准计划。
2. 概念可重复性可重复性是指在重新检查具有相同测量条件的样品、测量器、实验人员和实验方法时所获得的结果的相似程度。
在校准计划中,你要考虑到概念的可重复性。
3. 标准准确性检验在开始校准工程之前,要检查校准标准的准确性。
这可以通过将标准与一个较高精度的传感器进行比较来完成。
4. 执行校准在将设备进行校准之前,请务必阅读了解设备的规范并准备好必要的仪器和测量工具。
执行校准包括以下步骤:•检查设备是否插入电源或相关供电•确定设备加热时间•测量设备温度•放置设备在标准环境中(例如50%相对湿度的环境中)•钦定设备并进行多次读取和记录数据5. 校准检验报告完成校准后,会产生一份校准检验报告。
该报告包括执行校准的日期、具体操作以及校准结果。
设备校准的优点下面列出了设备校准的优点:1.可确保设备能够稳定和准确地进行测量2.可确保设备的准确性符合工业标准和法律法规3.可减少不必要的测量和测试设备维修成本4.可提高生产效率,并减少停机时间设备校准的结论现代工业生产中,设备的准确度和数据的优良直接影响着整个生产过程和产品质量。
工业厂房工程测量施工方案一、项目概况:二、测量范围:1.地基测量:包括地表标高测量、地下管线测量;2.建筑物测量:包括建筑物框架的搭建测量、墙体定位测量、楼板标高测量等;3.管道测量:包括水、电、气等管道的安装位置和高度测量。
三、测量仪器和设备:1.测距仪:用于测量远距离的高精度测距;2.激光测距仪:用于快速测量建筑物的长度、高度等;3.全站仪:用于测量建筑物框架的立柱、梁和墙体的定位;4.GPS定位仪:用于测量地表标高和地下管线的位置。
四、测量施工步骤:1.地基测量:1)先使用全站仪确定场地的控制点,并标注出地面标高;2)测量各个地下管道的位置和埋深,采用GPS定位仪进行定位;3)对场地的地理位置进行测量,包括场地的长度、宽度等。
2.建筑物测量:1)确定建筑物四个角点的位置,并进行标记;2)使用全站仪测量建筑物各个墙体的长度、宽度和高度;3)测量楼板的标高,确定楼层之间的高度差。
3.管道测量:1)使用测距仪和激光测距仪测量各个管道的水平距离和垂直高度;2)将测得的数据传输至计算机,用CAD软件绘制出管道的布局图。
五、安全措施:1.施工人员必须佩戴安全帽、防护鞋和安全带,严禁高空作业时不系安全带;2.测量设备必须定期检查和维护,确保正常使用;3.在施工现场设置明显的警示标志,提醒人员谨慎操作;4.对高空作业区域设置安全网,防止物体掉落。
六、质量控制:1.测量仪器和设备的准确性必须符合国家标准,定期进行校准;2.测量人员必须具备相关专业知识和技能,并按照测量规范进行操作;3.测量数据必须准确无误,每一次测量的数据必须记录并备份。
七、时间计划:1.地基测量:预计2天完成;2.建筑物测量:预计3天完成;3.管道测量:预计4天完成。
八、总结:通过以上测量施工方案,可以有效控制和管理工业厂房建设过程中的各个环节,确保工程的质量和安全。
同时,合理安排施工时间,保证施工进度的顺利进行。
只有在测量工作的基础上,才能进行有效的工程设计和施工,为工业厂房的建设提供技术支持。
尺寸精度的获得方法尺寸精度是指测量或制造过程中,所能达到的尺寸精确度。
在工业生产和科学研究中,尺寸精度的获得方法对于保证产品质量和实验结果的准确性至关重要。
本文将介绍一些常见的尺寸精度获得方法,并探讨它们的优缺点。
1. 直接测量法直接测量法是最常见、最直接的获得尺寸精度的方法之一。
它通过使用测量仪器,如卡尺、游标卡尺、显微镜等,直接读取被测物体的尺寸数据。
这种方法简单易行,适用于大多数情况下。
然而,直接测量法存在一定局限性。
首先,仪器本身具有一定的误差,需要经过校准才能保证准确性。
其次,在实际操作中,人为因素也会对测量结果产生影响。
此外,对于非常小或非常大的尺寸范围,直接测量法可能无法满足要求。
2. 光学投影仪光学投影仪是一种利用光学原理进行尺寸测量的仪器。
它通过将被测物体放置在一个特定位置,利用光学系统将其投影到屏幕上,并通过测量屏幕上的影像来获得尺寸数据。
光学投影仪具有高精度、高效率的特点。
它可以同时测量多个尺寸参数,并且适用于复杂形状的物体。
此外,光学投影仪具有自动化程度高、操作简单等优点。
然而,光学投影仪也存在一些限制。
首先,它对被测物体的表面要求较高,不能适用于粗糙表面或反射性较强的材料。
其次,光学投影仪本身需要经过精确校准才能保证准确性。
3. 三坐标测量机三坐标测量机是一种利用机械和电子技术进行三维空间内尺寸测量的设备。
它通过探针接触被测物体表面,并记录位置信息来获得尺寸数据。
三坐标测量机具有高精度、高灵活性的特点。
它可以实现对复杂形状和曲面的精确测量,并且可以自动化操作。
此外,三坐标测量机还可以进行数据分析和比较,用于质量控制和工艺改进。
然而,三坐标测量机的使用需要一定的专业知识和技能,并且对环境要求较高。
此外,由于接触式测量可能对被测物体造成损伤,因此对于某些特殊材料或精密零件的测量,可能需要采用非接触式测量方法。
4. 激光干涉仪激光干涉仪是一种利用激光干涉原理进行尺寸测量的设备。

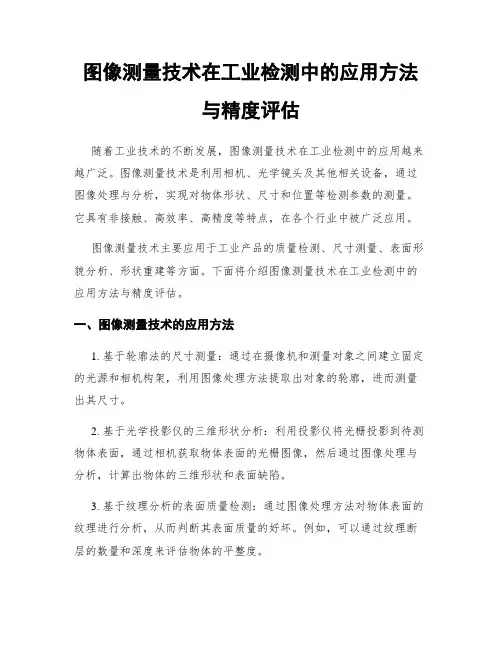

图像测量技术在工业检测中的应用方法与精度评估随着工业技术的不断发展,图像测量技术在工业检测中的应用越来越广泛。
图像测量技术是利用相机、光学镜头及其他相关设备,通过图像处理与分析,实现对物体形状、尺寸和位置等检测参数的测量。
它具有非接触、高效率、高精度等特点,在各个行业中被广泛应用。
图像测量技术主要应用于工业产品的质量检测、尺寸测量、表面形貌分析、形状重建等方面。
下面将介绍图像测量技术在工业检测中的应用方法与精度评估。
一、图像测量技术的应用方法1. 基于轮廓法的尺寸测量:通过在摄像机和测量对象之间建立固定的光源和相机构架,利用图像处理方法提取出对象的轮廓,进而测量出其尺寸。
2. 基于光学投影仪的三维形状分析:利用投影仪将光栅投影到待测物体表面,通过相机获取物体表面的光栅图像,然后通过图像处理与分析,计算出物体的三维形状和表面缺陷。
3. 基于纹理分析的表面质量检测:通过图像处理方法对物体表面的纹理进行分析,从而判断其表面质量的好坏。
例如,可以通过纹理断层的数量和深度来评估物体的平整度。
4. 基于机器学习的缺陷检测:采用深度学习等机器学习算法,通过训练模型,使其能够自动识别和检测目标物体的缺陷,提高缺陷检测的效率和准确率。
以上只是图像测量技术在工业检测中的一些方法,随着技术的不断发展,还会有更多的方法被应用于工业检测中。
二、图像测量技术的精度评估图像测量技术的精度评估是保证测量结果准确可靠的关键。
精度评估对于工业检测中的图像测量技术来说尤为重要。
1. 准确度评估:准确度是指测量结果与实际值之间的偏差程度。
为了评估图像测量技术的准确度,通常会选取一组已知尺寸的标准物体进行测量,并与实际值进行比较。
通过计算测量结果与实际值的差异,可以评估图像测量技术的准确度。
2. 重复性评估:重复性是指在相同条件下进行多次测量的结果之间的一致性。
为了评估图像测量技术的重复性,可以选择同一物体进行多次测量,并比较测量结果之间的差异。

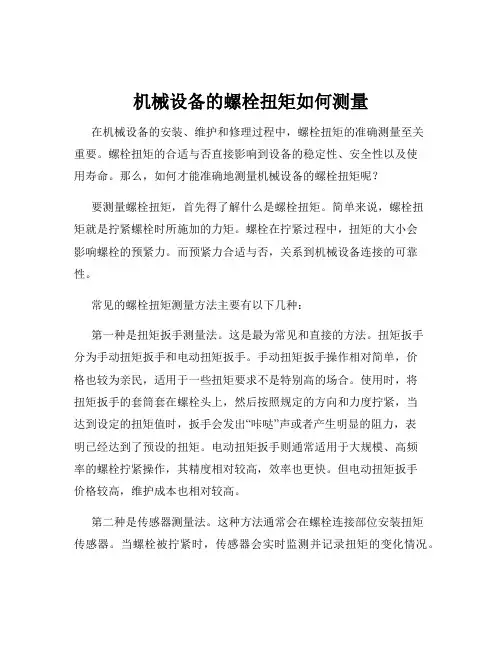

机械设备的螺栓扭矩如何测量在机械设备的安装、维护和修理过程中,螺栓扭矩的准确测量至关重要。
螺栓扭矩的合适与否直接影响到设备的稳定性、安全性以及使用寿命。
那么,如何才能准确地测量机械设备的螺栓扭矩呢?要测量螺栓扭矩,首先得了解什么是螺栓扭矩。
简单来说,螺栓扭矩就是拧紧螺栓时所施加的力矩。
螺栓在拧紧过程中,扭矩的大小会影响螺栓的预紧力。
而预紧力合适与否,关系到机械设备连接的可靠性。
常见的螺栓扭矩测量方法主要有以下几种:第一种是扭矩扳手测量法。
这是最为常见和直接的方法。
扭矩扳手分为手动扭矩扳手和电动扭矩扳手。
手动扭矩扳手操作相对简单,价格也较为亲民,适用于一些扭矩要求不是特别高的场合。
使用时,将扭矩扳手的套筒套在螺栓头上,然后按照规定的方向和力度拧紧,当达到设定的扭矩值时,扳手会发出“咔哒”声或者产生明显的阻力,表明已经达到了预设的扭矩。
电动扭矩扳手则通常适用于大规模、高频率的螺栓拧紧操作,其精度相对较高,效率也更快。
但电动扭矩扳手价格较高,维护成本也相对较高。
第二种是传感器测量法。
这种方法通常会在螺栓连接部位安装扭矩传感器。
当螺栓被拧紧时,传感器会实时监测并记录扭矩的变化情况。
这种方法测量精度非常高,但安装和使用相对复杂,成本也较高,一般用于对扭矩测量要求极高的科研和特殊工业领域。
第三种是超声波测量法。
它利用超声波在螺栓中的传播速度与螺栓所受的应力之间的关系来测量扭矩。
通过向螺栓发射超声波,并接收反射回来的信号,经过处理和计算,可以得出螺栓的扭矩值。
这种方法的优点是非接触式测量,不会对螺栓造成额外的损伤,而且测量速度快。
但缺点是设备昂贵,对操作人员的技术要求较高。
在实际测量螺栓扭矩时,需要注意以下几个要点:首先,要选择合适的测量工具。
根据测量的精度要求、测量的频率、使用的环境以及预算等因素来综合考虑。
如果是一般性的维修工作,手动扭矩扳手可能就足够了;但如果是高精度的设备组装,可能就需要使用传感器测量法或者超声波测量法。

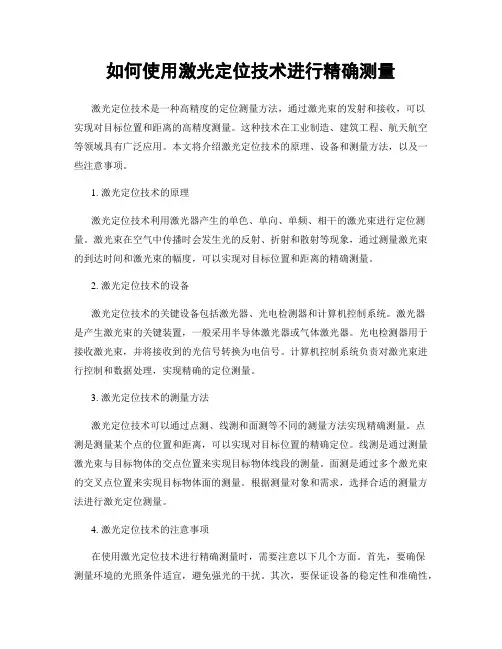

如何使用激光定位技术进行精确测量激光定位技术是一种高精度的定位测量方法,通过激光束的发射和接收,可以实现对目标位置和距离的高精度测量。
这种技术在工业制造、建筑工程、航天航空等领域具有广泛应用。
本文将介绍激光定位技术的原理、设备和测量方法,以及一些注意事项。
1. 激光定位技术的原理激光定位技术利用激光器产生的单色、单向、单频、相干的激光束进行定位测量。
激光束在空气中传播时会发生光的反射、折射和散射等现象,通过测量激光束的到达时间和激光束的幅度,可以实现对目标位置和距离的精确测量。
2. 激光定位技术的设备激光定位技术的关键设备包括激光器、光电检测器和计算机控制系统。
激光器是产生激光束的关键装置,一般采用半导体激光器或气体激光器。
光电检测器用于接收激光束,并将接收到的光信号转换为电信号。
计算机控制系统负责对激光束进行控制和数据处理,实现精确的定位测量。
3. 激光定位技术的测量方法激光定位技术可以通过点测、线测和面测等不同的测量方法实现精确测量。
点测是测量某个点的位置和距离,可以实现对目标位置的精确定位。
线测是通过测量激光束与目标物体的交点位置来实现目标物体线段的测量。
面测是通过多个激光束的交叉点位置来实现目标物体面的测量。
根据测量对象和需求,选择合适的测量方法进行激光定位测量。
4. 激光定位技术的注意事项在使用激光定位技术进行精确测量时,需要注意以下几个方面。
首先,要确保测量环境的光照条件适宜,避免强光的干扰。
其次,要保证设备的稳定性和准确性,包括激光器的波长和功率的稳定性,光电检测器的灵敏度和线性度等。
此外,还要考虑目标物体的特性,如反射率、表面形状和材料等,以及激光束与目标物体的相互作用情况。
最后,对测量数据进行合理的处理和分析,以提高测量的精度和可靠性。
通过以上几个方面的介绍,可以看出激光定位技术是一种高精度的定位测量方法,具有广泛的应用前景。
在工业制造领域,可以利用激光定位技术对零件的位置和尺寸进行测量,实现高精度的装配和加工。

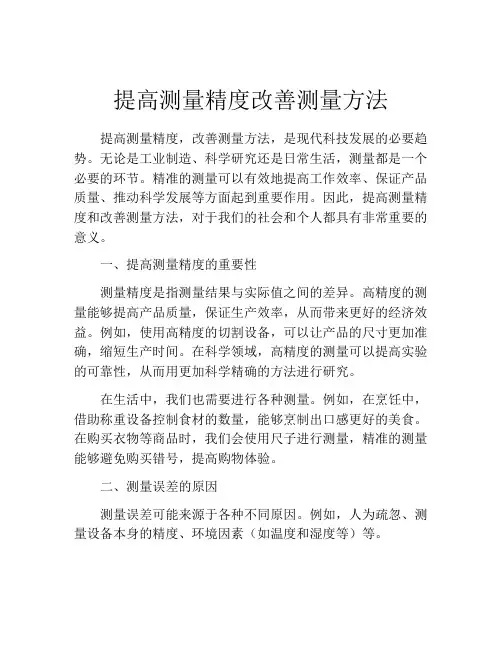

提高测量精度改善测量方法提高测量精度,改善测量方法,是现代科技发展的必要趋势。
无论是工业制造、科学研究还是日常生活,测量都是一个必要的环节。
精准的测量可以有效地提高工作效率、保证产品质量、推动科学发展等方面起到重要作用。
因此,提高测量精度和改善测量方法,对于我们的社会和个人都具有非常重要的意义。
一、提高测量精度的重要性测量精度是指测量结果与实际值之间的差异。
高精度的测量能够提高产品质量,保证生产效率,从而带来更好的经济效益。
例如,使用高精度的切割设备,可以让产品的尺寸更加准确,缩短生产时间。
在科学领域,高精度的测量可以提高实验的可靠性,从而用更加科学精确的方法进行研究。
在生活中,我们也需要进行各种测量。
例如,在烹饪中,借助称重设备控制食材的数量,能够烹制出口感更好的美食。
在购买衣物等商品时,我们会使用尺子进行测量,精准的测量能够避免购买错号,提高购物体验。
二、测量误差的原因测量误差可能来源于各种不同原因。
例如,人为疏忽、测量设备本身的精度、环境因素(如温度和湿度等)等。
在科学研究中,研究人员会尽力消除这些误差,并且在测量过程中记录误差范围等信息。
但是,在实际应用过程中,误差仍然很难完全消除。
因此,提高测量精度和改善测量方法,对于消除这些误差是非常重要的。
三、提高测量精度的方法1. 提高测量设备的精度测量设备的质量和精度对于测量结果的准确性至关重要。
因此,在实际使用过程中,需要优先考虑使用质量稳定、精度高的测量设备。
2. 校准测量设备即使是高质量的测量设备,在使用前也需要进行校准。
当测量设备在使用过程中频繁受到冲击或振动等情况时,需要被及时校准,以确保其测量准确性。
3. 控制温度和湿度等环境因素许多测量设备对温度和湿度等环境因素非常敏感。
因此,在使用这些设备进行测量时,需要控制环境因素以确保其测量准确性。
4. 提高操作技能测量过程中的误差,往往来自于操作者的错误。
因此,提高操作者技能非常重要,以确保测量过程中不会出现人为因素导致的误差。
尺寸精度的获得方法
在现代制造业中,尺寸精度是极为重要的一项指标,它可以直接影响到机械零件的质量和性能。
因此,获得高精度的尺寸数据是每个制造商的必备技能。
以下将介绍一些常用的获得尺寸精度的方法。
一、分析法
分析法是一种比较常用的方法,其主要思想是通过分析各种误差来源以及其大小,然后在设计过程中对其进行校正。
这种方法适用于部分装备的校准。
二、实验法
实验法是一种通过专门的设备来对待测对象进行测量的方法。
这种方法适用于各种复杂和大型设备的校准和测试。
三、计算机辅助设计(CAD)
CAD是一种通过计算机来设计和制造零件的技术。
通过CAD技术,可以进行三维建模和虚拟装配,从而避免了制造过程中的误差和重复加工,同时也能够得到高精度的尺寸数据。
四、激光测量
激光测量是一种快速获得高精度尺寸的方法,其原理是通过激光束扫
描物体表面并记录下各种数据,然后进行计算以得到尺寸数据。
这种
方法广泛应用于各种工程和制造领域,并且能够得到高精度的尺寸数据。
五、电子测量
电子测量是一种通过计算机或其他电子设备来进行测量和校准的方法。
这种方法使用起来简便、快速,例如,在传感器中使用电子测量技术,可以实现高精度的尺寸测量。
综上所述,获得高精度的尺寸数据是制造业中非常重要的一项技能,
上述方法各有优势,可以根据不同情况进行选择。
而现代工业制造过
程中,越来越多的采用数字化,计算机辅助制造等信息技术,实现了
快速、高效、高精度的生产制造,提高了制造业生产效率和产品品质。
以下为直角尺的正确使用方法,一起来看看:(1)直角尺一般用于检验精密量具;1级用于检验精密工件;2级用于检验一般工件。
(2)使用前,应先检查各工作面和边缘是否被碰伤。
角尺的长边的左、右面和短边的上、下面都是工件面(即内外直角)。
将直尺工作面和被检工作面擦净。
(3)使用时,将直角尺靠放在被测工件的工作面上,用光隙法鉴别工件的角度是否正确。
注意轻拿、轻靠、轻放,防止变曲变形。
(4)为求精确测量结果,可将直角尺翻转180度再测量一次,取二次读数算术平均值为其测量结果,可消除角尺本身的偏差。
扩展资料:直角尺用来画或检验直角的工具,有时也用于划线。
适用于机床、机械设备及零部件的垂直度检验,安装加工定位,划线等是机械行业中的重要测量工具,它的特点是精度高,稳定性好,便于维修。
直角尺规格有:750×40、1000×50、1200×50、1500×60、2000×80、2500×80、3000×100、3500×100、4000×100等等,铸铁平尺产品别名:方尺,铸铁方尺,检验方尺,矩形角尺,方型角尺,平行方尺,等边方尺角度平尺及专用平尺用于机床导轨,工作台的精度检查、几何精度测量,精密部件的测量,刮研工艺加工等,是精密测量的基准。
用途:直角尺主要用于工件直角的检验和划线,在安装和调修设备时,检验零件或部件有关表面的垂直度。
也用于量具,仪器,机床。
共建的调整和鉴定工件,如检定仪器导轨运动的垂直度,检测工件相互位置的垂直度误差等。
分类:直角尺按材质可分为铸铁直角尺、镁铝直角尺和花岗石直角尺。
铸铁直角尺采用优质石料经机械加工和手工精磨制成。
黑色光泽、结构精密,质地均匀,稳定性好,强度大,硬度高,能在重负荷及一般温底下保持高精度,并且具有不生锈,耐酸碱,耐磨性,不磁化、不变型等优点。
用于检测、测量、划线、设备安装、工业工程的施工。
高精度测量仪器校准要求
测量仪器是工业生产、科研实验、工程施工等领域中必不可少
的工具。
然而,如果测量仪器的读数存在偏差,就会导致误差累积、数据不准确,甚至影响整个工程的质量。
因此,对于高精度测量仪
器的校准要求非常严格。
1. 校准方法
高精度测量仪器的校准应该选择合适的校准方法,以获得准确、可靠的测量结果。
常见的校准方法包括定标法、比较法、重复测量
法等,不同的方法适用于不同类型的仪器。
2. 校准设备
校准设备的准确度也是影响测量仪器校准结果的一项关键因素。
在校准前,应该检查校准设备的准确性,以确保准确度满足所需标准。
校准设备应该具有较高的准确度,以保证校准结果的可靠性。
3. 环境条件
校准环境的温度、湿度、气压等条件都会对测量仪器的校准结
果产生影响。
在校准过程中,应该保持环境变化的稳定性,以减小
环境因素对校准结果的干扰。
4. 校准标准
对于高精度测量仪器的校准,应该按照一定的标准进行。
校准
标准应该具有较高的准确度、稳定性和可追溯性,并经过专业机构
的认证。
5. 校准频率
校准频率是指测量仪器校准的时间间隔。
对于高精度测量仪器,校准的频率应该根据实际使用情况和校准标准来确定。
在测量精度
要求较高的情况下,应该增加校准频率,避免因为使用时间过长而
产生的误差积累。
高精度测量仪器校准是保证测量结果准确、可靠的重要措施。
根据不同的仪器类型、使用环境和精度要求,应该选择合适的校准
方法和标准,保证测量结果的准确性,并适时增加校准频率,避免误差的累积。
如何在实验室中进行高精度测量分析在科学研究和工业生产等众多领域中,高精度测量分析是获取准确数据、得出可靠结论以及推动技术进步的关键环节。
实验室作为进行科学实验和研究的重要场所,具备实现高精度测量分析的条件和环境。
那么,如何在实验室中有效地进行高精度测量分析呢?首先,要明确测量的目标和要求。
在开展任何测量工作之前,必须清晰地知道我们想要获取什么样的信息,以及这些信息需要达到怎样的精度和准确度。
例如,如果是对某种材料的物理性能进行测量,就需要确定是测量硬度、强度、导电性还是其他特定的参数,并根据实际应用场景确定所需的测量精度范围。
选择合适的测量仪器和设备是至关重要的一步。
不同的测量任务需要不同类型和精度等级的仪器。
例如,对于微小尺寸的测量,可能需要用到高精度的显微镜或扫描电子显微镜;对于化学成分的分析,可能需要用到光谱仪、质谱仪等专业设备。
在选择仪器时,不仅要考虑其测量范围和精度是否满足要求,还要关注仪器的稳定性、重复性以及校准的便利性。
仪器的校准和维护是确保测量精度的基础。
定期对测量仪器进行校准,使其测量结果能够溯源到国家或国际标准,是保证测量准确性的关键。
同时,要按照仪器制造商的建议进行日常维护,包括清洁、防潮、防尘等,以延长仪器的使用寿命和保持其性能稳定。
实验环境的控制也不能忽视。
温度、湿度、振动、电磁干扰等环境因素都可能对测量结果产生影响。
例如,在进行光学测量时,温度的变化可能导致光路长度的改变,从而影响测量精度。
因此,需要通过安装空调、除湿设备、减震平台以及采取电磁屏蔽措施等手段,来营造一个稳定、适宜的实验环境。
在测量过程中,采用正确的测量方法和操作流程是必不可少的。
操作人员要熟悉仪器的使用说明书,严格按照规定的步骤进行操作。
例如,在使用天平进行称量时,要注意放置样品的位置和方式,避免因操作不当引入误差。
对于复杂的测量任务,可能需要制定详细的操作手册和质量控制计划,以确保每次测量的一致性和可靠性。
R1粗轧机机架安装精确度控制摘要:机架是轧机骨架,其他各个部件基本上都安装在机架上,它承受全部的轧制力及轧机的冲击震动。
机架的安装精度高是保证轧机整体安装精度的关键。
传统的安装多采用挂线法,本文提出了采用经纬仪进行机架安装的方法,可以较好地控制机架安装的精准度。
关键词:机架水准仪经纬仪水平度垂直度1 前言r1粗轧机是粗轧区的关键设备,与e1组成万能可逆轧机,当连铸坯经加热炉加热好后,除去氧化铁皮,由机前工作辊道送至e1r1机前,由机前推床将钢坯推正、对中轧线,经e1立辊轧边,再送入r1,经来回可逆轧制5~7道次,将坯料轧制到规定的厚度、宽度,中间坯再由机后工作辊道送往热卷箱、飞剪区进行热卷及切头切尾,之后进入精轧机区进行轧制。
机架是轧机骨架,机架的刚性和强度是保证轧钢产品精度和设备可靠性的关键。
本轧机机架由两片整铸封闭框架式牌坊及上下横梁、地脚轨座等组成。
牌坊采用较纯净的低碳钢铸造,具有很强的刚性,也是本设备中外形最大,重量最重的零件。
牌坊窗口镶有耐磨衬板,以便于安装工作辊和支承辊装置,牌坊上部有装压下螺母的孔,其顶面用来安装压下装置,在牌坊窗口下部安装有耐磨板,用来安装下支承辊换辊支座,牌坊下部外侧各有一个地脚板,通过地脚螺栓安装在轨座上。
2 施工工艺r1粗轧机上部件种类较多,为确保轧机各部件安装质量能够达到设计要求和国家规范规定,根据多年的施工经验,采取多种的施工工艺,根据不同设备的安装要求制定了相应的施工方案,从而有效的保证了施工质量。
2.1 设备垫铁座浆法工艺原理设备垫铁座浆法是根据设备基础螺栓布置及设备底座外形图确定垫铁位置,根据设备安装标高及斜垫板的组合高度确定垫板上平面的标高,用无收缩混凝土对垫板进行固定。
采用此方法可使得设备的安装调整更容易控制,从而提高设备安装的速度和安装质量。
2.2 基准点标板控制工艺原理设备的安装主要需要控制设备的安装位置和安装高度,如何在施工过程中快速的对设备位置和标高进行调整,这就需要我们在设备安装之前在主要设备的纵向中心线和生产中心线上埋设中心标板,在方便设备标高测量的地方埋设标高基准点。
精密工程测量说法1、概述精密工程测量的基础理论精密工程测量是工程测量的分支,是测绘科学在大型工程、高新技术规程和特种工程等精密工程建设中的应用。
数百米高的特大型水电工程,特大跨距的斜拉桥、悬索桥、大型工业和民用建筑群体的纷纷涌现,对传统的工程测量在内容、精度、技术要求、测控技术等方面提出了众多急需解决的问题。
精密工程测量要满足各种复杂大型工程、前沿科学研究中的实验工程、现代工业安装测量、变形监测工程等等应用的需要,确保这些大型工程建设的顺利实施和工程的优质。
精密工程测量的突出特点是“高精度”和“高可靠性”。
I、精密个工程测量是工程测量的现代发展和延伸,它是指绝对测量精度达到毫米或亚毫米级、相对精度达到10-6,以先进的测量方法、仪器和设备,在特殊条件下进行的测量工作。
相比于传统的工程测量,精密工程测量具有如下特点:1、精密工程测量是在测量学的基本理论和方法指导下的测量技术,在信息获取的精度方面有更高的要求;2、精密工程测量需要研制新仪器和专用设备,提高仪器的自动化程度及精度,深入分析工程测量工作中的各种误差并采取有效措施加以克服,研究新的测量技术、实施方案和数据处理方法,形成一套专门为高精度工程测量所需的理论、方法和技术;3、精密工程测量是服务于各种工程中精度要求“特高”、“特难”的那部分工作,服务范围相对较小,但重要性十分显著,起着关键性作用;4、精密工程测量所用的仪器设备必须具有较高的性能,以保证测量结果的精度、可靠性和有效性。
II、精密工程测量实施方案的基本步骤:1、对工程区的环境条件、工程及水文地质、气候的特点进行详细的分析及描述,并分析总结这些条件对测量作业的影响。
要全面完整地掌握该地区已有的测量资料,分析和评定这些资料的精度和利用价值;2、工程区基准的确定,在详细进行精度分析和遵循有关“规范”条款的基础上,兼顾整个工程区建设的需要,提出控制方案和实施方法,以及对精度进行预估等;3、确定出测量中的关键精度所在,并结合自己的经验以及广泛吸收同类工程成功的实例,提出数个实施方案。
工业设备安装中高精度测量方法
摘要:随着科学技术的发展,工业设备安装工程中的安装精度要求越来越高,
尤其是大跨度、长距离、高速运转的自动化生产线的设备安装,如造纸生产线设
备的安装,其水平度及垂直度的允许偏差均仅为0.3mm。
关键词:工业设备安装;安装精度要求;精度测量;地脚螺栓;测量放线;自动化
生产线
随着科学技术的发展,工业设备安装工程中设备安装精度要求越来越高,尤
其是大跨度、长距离、高速运转的自动化生产线的设备安装,如造纸生产线设备
的安装,其水平度及垂直度的允许偏差均为0.3mm。
设备安装的精度取决于地脚螺栓的预埋精度,而在较大范围内的地脚螺栓预
埋精度则由测量放线的精确度所决定。因此掌握整套的高精度测量放线技术是保
证设备安装精度的基础。
1、主要技术特点
1.1使用本工法,建立基准线网络,各基准线之间的平等度、垂直度均能达
到很高的精度要求。
1.2 网格基准线贯穿于整个厂房,无论是整条生产线,还是单体设备均能借
助该基准线,利用精密仪器保证其安装精度。
1.3 利用网格基线来控制设备地脚螺栓的预埋偏差,减少误差传播量,从而
保证设备安装精度。
1.4 利用网格基准线上基准点(线)的永久保存性,更方便于将来生产运行
过程中的设备维修。
2、适用范围
本工法适用于安装精度要求较高、大跨度、长距离、高速度运转的自动生产
线设备安装。例如造纸机生产线安装,厂区钢结构管架安装等。
3、施工准备
利用厂房原始的纵、横向的控制点,借助精密测量仪器(如T2经纬仪、
GTS-311全站仪等)测设出厂房内设备的成条中心线,以及平等和垂直此中心线
的纵、横辅助中心线,并在其纵向辅助中心线上设立各控制点,从而建立一基准
线网格。
4、工艺流程及操作特点
4.1工艺流程
制作控制点基准标板→确定底层纵、横中心线→确定底层纵向辅助中心线→
确定底层纵向辅助中心线上各距离控制点的起点→确定底层纵向辅助中心线上
各距离控制点→其他层基准线网格投测(方法与底层测设方法相同)。
4.2 操作要点:
4.2.1 控制点基准标板的制作、预埋
为使控制点可长期保存,我们可用δ=10mm的不锈钢板制作100*100mm见
方的基准标板,下部焊铆筋,上部加盖板,并用螺栓将盖板与标板相连接,以加
强对基准点保护。标板亦可采用Ф=25mm,L=150mm的铜棒制作,顶部车成凹
槽形并攻丝,下部加工成工字形,上部加盖板(带螺纹),
基准标板制作好后,在底层地坪及各楼层浇注时,将各标板精确定位并预埋。
养护期间应定期逐个进行检查、复测,确保基准标板的牢固、稳定。
4.2.2 底层纵、横中心线的投测
在本工法的实施过程中,两点间距离、垂直度、直线性等精度要求均为小于
0.5mm。
(1)复检土建施工轴线
底层纵、横中心线是以土建施工轴线为基准进行投测的。纵、横中心线是其
余各基准线的投测起点,因此,保证该两线的垂直度至关重要。在纵向中心线投
测之前,我们利用T2经纬仪架设于X2、Y2点,测出土建纵、横轴线的交点O,
并用冲头在基准标板上标出该点。然后,架设T2经纬仪于O 点,利用正倒镜现
两侧回法,校核土建纵、横轴线的垂直度,并对其方向控制点进行调整,使土建
两轴线的垂直度满足其精度要求。
(2)底层纵向中心线投测
底层纵向中心线是其余各基准线的投测起点,保证该线的投测精度至并重
要。分别架设T2经纬仪于X1、X2点,采用正倒镜两侧回法,用划针在基准标
板Os、Oe上划出垂直于土建纵向中心线的垂直线,然后根据土建纵向中心线与
底层纵向中心线的相对距离a,将GTS311全站仪架于X1、X2点,分别测出距
离X10s X2Oe 等于距离a。并用钢盘尺和弹簧秤复检此距离,然后用冲头标出
该两点,通过此两点的直线OsOe即为纵向中心线,。
(3)底层横向中心线的确定
按照底层纵向中心线的投测方法,采用T2经纬仪,借助于划针在基准标板
T10,D10上划出垂直于土建横向中心线的垂直线,再根据土建横向中心线与底
层横向中心线的相对距离b,利用GTS300全站仪测出距离 Y1T10、Y2D10 为
b,并用钢盘尺和弹簧秤复检此距离。用冲头在标板上标出T10、D10点,通过
T10、D10点的直线即为底层横向中心线。
在底层纵、横中心线投测之后,我们应利用T2经纬仪或GTS311全站仪按
照复检土建施工轴线的方法,定出其纵、横中心线的交点Oo,将GTS311全站
仪或T2经纬仪架设于Oo点,对纵、横向中心线的垂直度进行检验,并进行调
整,直至其垂直度满足精度要求。
在标定O点及Oo点时,我们采用正倒镜两侧回取中法,以消除仪器本身角
度偏差而造成的偏差,确保O 点及Oo点精确度,采用该方法即考虑人工做点
误差亦可满足其相对于纵、横中心线的直线性误差(小于0.5mm)
4.2.3 底层纵向辅助线的确度
在测定底层纵向辅助线时,我们分以下两步骤进行,以保证其与纵向中心线
的平行性。
(1)纵向中心线的垂直线DsTs,DeTe线的确定
影响DsTs,DeTe线相对于纵向中心线垂直度误差的因素有两项,以Ds为
例分析如下
(1.1)仪器偏差导致的误差△d’
在施工中利用仪器对点时,其两点间的距离一般都大于50m,人工做点误差
能保证在0.5mm以内,则有:
△d=(8000*50000)*△dmax=(8000/50000)*0.5mm=0.08mm。
根据误差传播定律,以上两项对Ds的影响为0.2mm,满足0.5mm精度要求。
