一、中考初中化学金属与酸反应的图像1．下列图像能正确反应其对应关系的是（）A．向一定体积的稀硫酸中逐滴加入足量的氢氧化钠溶液B．向足量的镁和铁中加入等质量、等质量分数的稀硫酸C．向硫酸镁和硫酸的混合溶液中逐渐加入氢氧化钠溶液D．某温度下，向一定量饱和硝酸钾溶液中加入硝酸钾晶体【答案】B【解析】【详解】A、向一定体积的稀硫酸中逐滴加入足量的氢氧化钠溶液，pH应该是由小于7逐渐升高，直至等于或大于7，该选项对应关系不正确；B、向足量的镁和铁中加入等质量、等质量分数的稀硫酸，最终生成氢气质量相等，由于镁比铁活泼，反应需要时间短，该选项对应关系正确；C、向硫酸镁和硫酸的混合溶液中逐渐加入氢氧化钠溶液，氢氧化钠先和硫酸反应生成硫酸钠和水，后和硫酸镁反应生成氢氧化镁沉淀和硫酸钠，该选项对应关系不正确；D、某温度下，向一定量饱和硝酸钾溶液中加入硝酸钾晶体，硝酸钾不能溶解，溶质质量分数不变，该选项对应关系不正确。

故选B。

2．下列图像与对应的说法正确的是A．向NaOH溶液中加水稀释B．等质量的Al、Zn与足量的稀硫酸反应C．向稀硫酸中加入Ba(OH)2溶液D．在恒温的条件下，适量蒸发饱和NaCl溶液的水分【答案】C【解析】【分析】【详解】A.向氢氧化钠溶液加水稀释，溶液一开始呈碱性，pH>7，加水稀释后，碱性减弱，pH逐渐减小，但也不会呈酸性，故A错误；B.金属活动顺序中，Al比Zn活泼，与酸反应速率Al比Zn快，在图像中表现应为Al的斜线倾斜率大于Zn的斜线倾斜率，故B错误；C. H2SO4+Ba(NO3)2=2HNO3+BaSO4↓，二者完全反应后，Ba(NO3)2溶液过量后，就不会产生BaSO4沉淀，故C正确；D.在恒温下，饱和溶液溶质质量分数不变，故D错误。

故选：C。

3．下列图像能正确反映其对应关系的是A．表示向一定量的稀硫酸中加入足量的锌粒B．表示向一定量稀盐酸和氯化钡的混合液中滴加硝酸银溶液C．表示向一定量的氢氧化钠溶液中滴加稀硫酸至恰好完全反应D．表示将等质量的大理石分别与足量的等质量等溶质质量分数的稀盐酸反应【答案】A【解析】【分析】【详解】A、向一定量的稀硫酸中加入足量的锌粒时，反应生成氢气，当稀硫酸完全反应后不再产生气体，正确；B、向一定量稀盐酸和氯化钡的混合液中滴加硝酸银溶液时，立即产生白色沉淀，错误；C、向一定量的氢氧化钠溶液中滴加稀硫酸时，氢氧化钠和稀硫酸反应生成硫酸钠和水，随着反应进行，pH不断减小，恰好完全反应时pH=7，错误；D、将等质量的大理石分别与足量的等体积等溶质质量分数的稀盐酸反应时，最终生成二氧化碳的质量相等，错误。

一、中考初中化学金属及酸碱盐反应的图像1．若向NaOH和Na2CO3的混合溶液中逐滴加入过量稀盐酸，下列图象正确的是（）A．B．C．D．【答案】C【解析】【分析】向一定量的氢氧化钠、碳酸钠混合溶液中逐滴滴入稀盐酸，氢氧化钠先和盐酸反应生成氯化钠和水，氢氧化钠反应完后，继续滴加盐酸，碳酸钠和盐酸反应生成氯化钠、水和二氧化碳。

【详解】A、向氢氧化钠和碳酸钠的混合液中加入盐酸，溶液质量一开始就不断增加，故错误；B、向氢氧化钠和碳酸钠的混合液中加入盐酸，这两种物质都会和盐酸反应生成氯化钠，所以氯化钠反应一开始就有，故错误。

C、向氢氧化钠和碳酸钠的混合液中加入盐酸，这两种物质都会和盐酸反应生成氯化钠，开始pH大于7，稀盐酸最后过量，最终溶液的pH将会小于7，故正确；D、向氢氧化钠和碳酸钠的混合液中加入盐酸，盐酸先与氢氧化钠反应，氢氧化钠被消耗完，再与碳酸钠反应，产生二氧化碳，故错误。

故选：C。

2．向甲物质中逐滴加入相应的乙溶液至过量．反应过程中产生的气体或沉淀的质量与加入的乙的质量关系，符合图曲线描述的是（）A．甲：铜、锌的混合物乙：稀盐酸B．甲：硝酸和稀硫酸的混合溶液乙：氯化钡溶液C．甲：氢氧化钠和氯化钠的混合溶液乙：稀盐酸D．甲：盐酸和氯化铜的混合溶液乙：氢氧化钠溶液【答案】D【解析】【分析】【详解】A、由于锌和稀盐酸反应一开始就会生成大量的气体，故A错误；B、由于氯化钡和稀硫酸反应会生成难溶于水难溶于酸的沉淀硫酸钡，故B错误；C、向氯化钠和氢氧化钠的混合溶液加入稀盐酸，稀盐酸和氢氧化钠反应生成氯化钠和水，没有气体或沉淀产生，与曲线所示不一致，故C不正确；D、向盐酸和氯化铜的混合溶液加入氢氧化钠溶液，由于盐酸的存在，氢氧化钠不能与氯化铜反应生成了氢氧化铜沉淀。

氢氧化钠先与盐酸反应生成氯化钠和水，既无气体也无沉淀；待盐酸完全反应后，所加入的氢氧化钠开始与氯化铜反应产生氢氧化铜蓝色沉淀至氯化铜完全反应为止；与曲线所示一致，故D正确。

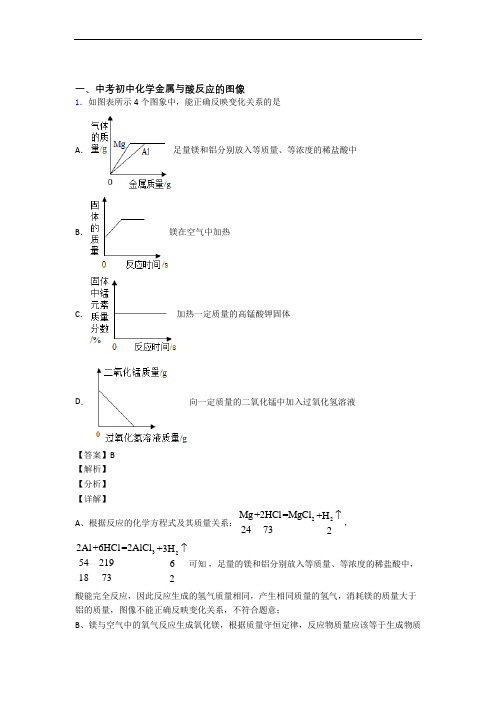

一、中考初中化学金属与酸反应的图像 1．如图表所示4个图象中，能正确反映变化关系的是A ．足量镁和铝分别放入等质量、等浓度的稀盐酸中B ．镁在空气中加热C ．加热一定质量的高锰酸钾固体D ．向一定质量的二氧化锰中加入过氧化氢溶液【答案】B【解析】【分析】【详解】A 、根据反应的化学方程式及其质量关系：22Mg+2HCl=24MgCl +3H 72↑，325421961872Al +6HCl =2AlCl +3H 32↑可知 ，足量的镁和铝分别放入等质量、等浓度的稀盐酸中，酸能完全反应，因此反应生成的氢气质量相同，产生相同质量的氢气，消耗镁的质量大于 铝的质量，图像不能正确反映变化关系，不符合题意；B 、镁与空气中的氧气反应生成氧化镁，根据质量守恒定律，反应物质量应该等于生成物质量，因此固体的质量不断增加，图像能正确反映变化关系，符合题意；C、高锰酸钾受热分解生成了锰酸钾、二氧化锰和氧气，固体的质量减小，锰元素的质量不变，因此固体中锰元素的质量分数应当增加，图像不能正确反映变化关系，不符合题意；D、向一定质量的二氧化锰中加入过氧化氢溶液，二氧化锰是该反应的催化剂，质量不变，图像不能正确反映变化关系，不符合题意。

故选B。

2．下列所示的四个图像，能正确反映对应变化关系的是A．向一定量的硝酸铜和硝酸镁的混合溶液中加入铁粉B．等质量的镁和铁分别与等质量、等浓度足量的稀硫酸反应C．向一定量的氢氧化钠溶液中滴加pH=3的稀盐酸D．向一定量的含有盐酸的氯化铜溶液中滴加氢氧化钠溶液【答案】B【解析】【分析】【详解】A、铁的金属活动性比铜强，比镁弱，向一定量的硝酸铜和硝酸镁的混合溶液中加入铁粉，铁不能与硝酸镁溶液反应，铁能与硝酸铜溶液反应生成硝酸亚铁溶液和铜，参加反应的铁的质量小于生成铜的质量，则溶液的质量应减少，故错误；B、等质量的镁和铁分别与等质量、等浓度足量的稀硫酸反应，横坐标是硫酸的量，故等量的硫酸产生氢气的质量相等，当金属全部参加反应，生成氢气的质量与金属的相对原子质量成反比（+2价的金属），则镁产生的氢气的质量大于铁，故正确；C、向一定量氢氧化钠溶液中滴加pH=3的稀盐酸，稀盐酸和氢氧化钠反应生成氯化钠和水，随着反应进行，溶液碱性减弱，pH减小，恰好完全反应时pH=7，继续加入稀盐酸时，溶液pH小于7，但是不能减小到3，更不能小于3，故错误；D、向含有盐酸的氯化铜溶液中滴加烧碱溶液时，氢氧化钠先和稀盐酸反应，后和氯化铜反应，因此开始不能产生沉淀，故错误。

一、中考初中化学金属与酸反应的图像1．下列图像能正确反映其对应关系的是（）A．向一定量的氢氧化钠溶液中逐滴加入稀盐酸至过量B．向两份完全相同的稀硫酸中分别加入足量锌粉、铁粉C．某温度时，向一定量的饱和石灰水中加入过量生石灰，再恢复至原温D．加热一定质量的高锰酸钾制取氧气【答案】B【解析】【分析】【详解】A、氢氧化钠溶液和稀盐酸中有水，因此图象的起点不是零；氢氧化钠溶液和盐酸反应生成氯化钠和水，稀盐酸中也含有水，因此随着反应的发生，水的质量不断增加，反应完后由于稀盐酸中也含有水，水的质量应还是增加，故图象错误；B、向两份完全相同的稀硫酸中分别加入足量锌粉、铁粉时，由于硫酸质量相等，最终生成氢气质量也相等，且需要的锌比铁多，故图象正确。

C、某温度时，向一定量的饱和石灰水中加入少量生石灰时，氧化钙和水反应生成氢氧化钙，同时放热，温度恢复至室温时，由于溶剂水减小，部分溶质析出，因此溶质质量减小，故图象错误。

D、反应开始前，固体中锰元素的质量不为零，随着反应生成氧气，固体的质量减少，而锰元素的质量不变，所以固体中锰元素的质量分数变大直到高锰酸钾完全分解，故图象错误。

故选：B。

【点睛】本题是化学反应中定量关系和图象相结合的题型，题目难度较大。

要准确解答此类题，关键要对化学反应知识熟练，并能结合图象的数学意义，综合考虑，可快速解答。

图象的意义要抓住三点：①抓图象的起点，②抓图象的终点，③抓图象的变化过程。

2．下列图象能正确反映相应变化的是A．向等质量等体积的稀硫酸中加入镁粉和铁粉B．向pH为3的稀盐酸中逐滴加入pH为11的氢氧化钠溶液C．向一定质量的铜粉中加入硝酸银溶液D．将一定量的红磷置于充满空气的密闭容器中燃烧【答案】C【解析】【分析】【详解】A、根据2442Fe+H SO=FeSO+H982↑，2442Mg+H SO=MgSO+H982↑可知，向等质量等体积的稀硫酸中加入镁粉和铁粉，稀硫酸完全反应，等质量等体积的稀硫酸与足量的镁粉、铁粉反应生成等质量的氢气，此选项错误；B、向pH为3的稀盐酸中逐滴加入pH为11的氢氧化钠溶液，溶液的酸性减弱，碱性增强，所以溶液的pH从3开始增大，当恰好反应时，溶液的pH=7，继续加入氢氧化钠溶液，溶液的pH大于7，由于反应过程中有水生成，反应后的溶液浓度小于开始的氢氧化钠浓度，最终溶液的pH小于11，此选项错误；C、根据332Cu+2AgNO=2Ag+C()6u NO4216可知，向一定质量的铜粉中加入硝酸银溶液，铜粉与硝酸银溶液反应生成银和硝酸铜溶液，反应后固体质量增大，此选项正确；D、将一定量的红磷置于充满空气的密闭容器中燃烧，由于燃烧放出热量，密闭容器中压强先变大，反应消耗氧气，无气体生成，冷却至室温后，密闭容器中的压强小于反应前的压强，此选项错误。

一、中考初中化学金属及酸碱盐反应的图像1．下列图像能正确反映其对应关系的是A．表示向一定量的稀硫酸中加入足量的锌粒B．表示向一定量稀盐酸和氯化钡的混合液中滴加硝酸银溶液C．表示向一定量的氢氧化钠溶液中滴加稀硫酸至恰好完全反应D．表示将等质量的大理石分别与足量的等质量等溶质质量分数的稀盐酸反应【答案】A【解析】【分析】【详解】A、向一定量的稀硫酸中加入足量的锌粒时，反应生成氢气，当稀硫酸完全反应后不再产生气体，正确；B、向一定量稀盐酸和氯化钡的混合液中滴加硝酸银溶液时，立即产生白色沉淀，错误；C、向一定量的氢氧化钠溶液中滴加稀硫酸时，氢氧化钠和稀硫酸反应生成硫酸钠和水，随着反应进行，pH不断减小，恰好完全反应时pH=7，错误；D、将等质量的大理石分别与足量的等体积等溶质质量分数的稀盐酸反应时，最终生成二氧化碳的质量相等，错误。

故选A。

2．下列选项中的操作，与图像不能相对应的是A．向一块表面锈蚀的铁片上滴加足量稀盐酸B．向氢氧化钠和硝酸钡混合溶液中滴加稀硫酸C．向碳酸钠和氢氧化钠混合溶液中滴加稀盐酸D．向一定量硫酸和硫酸铜混合溶液中滴加氢氧化钠溶液【答案】B【解析】【分析】【详解】A、向一块表面锈蚀的铁片上滴加足量稀盐酸，稀盐酸先和氧化铁反应生成氯化铁和水，后和铁反应生成氯化亚铁和氢气，该选项对应关系正确；B、向氢氧化钠和硝酸钡混合溶液中滴加稀硫酸，硫酸根和钡离子结合可以生成硫酸钡沉淀，一开始就有沉淀生成，该选项对应关系不正确；C、向碳酸钠和氢氧化钠混合溶液中滴加稀盐酸，稀盐酸先和氢氧化钠反应生成碳酸钠和水，后和碳酸钠反应生成氯化钠、水和二氧化碳，该选项对应关系正确；D、向一定量硫酸和硫酸铜混合溶液中滴加氢氧化钠溶液，氢氧化钠先和硫酸反应生成硫酸钠和水，后和硫酸铜反应生成氢氧化铜沉淀和硫酸钠，该选项对应关系正确。

故选B。

3．向H2SO4和CuSO4的混合溶液中逐滴加入NaOH溶液至过量，下列图象横坐标表示加入NaOH溶液的质量，纵坐标表示反应的有关变化情况，其中正确的是( )A．B．C．D．【答案】C【解析】【分析】【详解】A、加入NaOH溶液至过量可知最后pH值大于7，故A错；B、由于在没加入氢氧化钠之前，没有生成硫酸钠，所以应该从0点开始，故B错误；C、加入氢氧化钠后，氢氧化钠先与硫酸反应，把硫酸反应完再与硫酸铜反应生成氢氧化铜沉淀和硫酸钠，所以一开始没有沉淀生成，故C正确；D、由于氢氧化钠过量，所以最后硫酸被反应完了，所以硫酸的质量分数最后变为零，故D 错。

一、中考初中化学金属与酸反应的图像1．下列图像能正确反映其对应关系的是()A．向等质量、等浓度的稀硫酸中分别加入过量的Zn和FeB．向含有少量NaOH的Na2CO3溶液中逐滴加入稀盐酸C．用等质量、等浓度的过氧化氢溶液在有、无催化剂条件下制取氧气D．向盛有稀硫酸的烧杯中不断加水稀释【答案】B【解析】【分析】【详解】A、酸质量相等，金属过量，最终产生氢气质量相等，产生相同质量的氢气时，消耗的锌的质量应大于铁的质量，与图像不符；B、向含有少量NaOH的Na2CO3溶液中逐滴加入稀盐酸，稀盐酸会先和氢氧化钠反应生成氯化钠和水，再和碳酸钠反应生成二氧化碳氯化钠和水，与图像相符，故选B；C、催化剂只能改变反应速率，不能改变生成物的多少，用等质量、等浓度的过氧化氢溶液在有、无催化剂条件下制取氧气，生成氧气质量应该相等，与图像不符；D、加水稀释只会使稀硫酸酸性减弱，不可能pH大于7，变为碱性，与图像不符。

【点睛】该题是一道图像题，图像题的难点在于图像信息和文字信息的转化，然后和实际反应情况对应是否相符。

2．下列图像能正确反映其对应变化关系的是 A ．常温下,相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸反应B ．镁条在氧气中燃烧C ．加热氯酸钾和二氧化锰的混合物D ．用一氧化碳气体还原一定质量的氧化铁【答案】C【解析】【分析】【详解】A 、在金属活动性顺序中，锌的活动性强于铁，故锌的反应速率大于铁，根据化学反应方程式2442=F Fe+H SO SO +H e ↑2442=Z Zn+H SO SO +H n ↑，每生成2g 氢气，需要消耗的锌、铁的质量分布为65g 、56g ，所以相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸，最终是铁产生的氢气的质量大于锌产生的氢气的质量，故选项错误；B 、镁燃烧生成氧化镁，随着反应的进行，固体质量不断增大，但是开始时固体质量不是0，故选项错误；C 、加热氯酸钾和二氧化锰的混合物制取氧气，反应中二氧化锰作催化剂，反应前后质量不变，故选项正确；D、一氧化碳气体还原一定质量的氧化铁粉末除了生成二氧化碳外还会生成一定质量的铁，最终固体的质量不会为0，故选项错误。

一、中考初中化学金属与酸反应的图像1．下列图象分别与选项中的操作项对应，其中不合理的是（）A．往一定量的NaOH溶液中滴加稀盐酸至过量B．某温度下，将KNO3固体不断地加入水中C．向一定量CuSO4溶液和稀硫酸的混合溶液中滴加NaOH溶液D．持续不断地加热一定质量的碳酸氢钠固体【答案】D【解析】【详解】A、向一定量的NaOH溶液滴加盐酸中至过量，碱性逐渐变弱，酸性逐渐增强，pH值的变化是从大于7逐渐的减小到小于7，故选项图象与选项中的操作项对应合理；B、某温度下，将KNO3固体不断地加入水中，所得溶液的溶质的质量分数由0不断增大，当达到饱和时溶质质量分数不再增大，故选项图象与选项中的操作项对应合理；C、向一定量CuSO4溶液和稀硫酸的混合溶液中滴加NaOH溶液，先与硫酸反应，开始时不会生成沉淀，硫酸消耗完后再与硫酸铜反应会生成氢氧化铜沉淀，故沉淀的质量先是零，再不断上升，最后形成一条水平直线，故选项图象与选项中的操作项对应合理；D、持续不断地加热一定质量的碳酸氢钠固体，碳酸氢钠受热分解生成了碳酸钠、水和二氧化碳，剩余固体的质量不为0，故选项图象与选项中的操作项对应不合理。

故选D。

2．下列图像能正确反映对应变化关系的是A．两份等质量的氯酸钾在有、无 MnO2的情况下加热产生氧气B．加水稀释盐酸C．向稀盐酸和氯化钙的混合溶液中加入碳酸钠溶液D．将足量粉末状的铁和镁分别与等质量、等质量分数的稀盐酸反应【答案】C【解析】【分析】【详解】A、两份等质量的氯酸钾在有、无MnO2的情况下加热产生氧气，催化剂只能影响反应速率，产生氧气的质量相等，故选项图象不能正确反映对应变化关系；B、向浓盐酸中不断加水稀释，溶液始终显酸性，pH不可能大于7，故选项图象不能正确反映对应变化关系；C、向稀盐酸和氯化钙的混合溶液中加入碳酸钠溶液，碳酸钠先与稀盐酸反应生成氯化钠、水和二氧化碳气体，开始不生成沉淀。

稀盐酸消耗完，碳酸钠再与氯化钙反应生成碳酸钙沉淀，沉淀的质量不断上升，完全反应后不变，故选项图象能正确反映对应变化关系；D、将足量粉末状的铁和镁分别与等质量、等质量分数的稀盐酸反应，由质量守恒定律，生成氢气中氢元素来源于稀盐酸，稀盐酸中溶质的质量相等，则最终生成氢气的质量应相等，故选项图象不能正确反映对应变化关系。

一、中考初中化学金属与酸反应的图像1．下列四个图像分别对应四种操作过程，其中图像能正确表示对应操作的是A．向碱溶液中加水B．向一定质量硫酸和硫酸铜的混合溶液中加入氢氧化钠溶液直至过量C．常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸充分反应D．将一定质量的硝酸钾不饱和溶液恒温蒸发水分，直至有少量晶体析出【答案】B【解析】【分析】【详解】A、向碱溶液中加水，pH减小，但是不能小于7，该选项对应关系不正确；B、向一定质量硫酸和硫酸铜的混合溶液中加入氢氧化钠溶液直至过量，氢氧化钠先和稀硫酸反应生成硫酸钠和水，后和硫酸铜反应生成硫酸钠和氢氧化铜沉淀，该选项对应关系正确；C、常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸充分反应，锌比铁活泼，反应速率快，反应需要时间短，最终铁和稀硫酸反应生成的氢气多，该选项对应关系不正确；D、将一定质量的硝酸钾不饱和溶液恒温蒸发水分，饱和前的过程中溶质质量不变，溶液质量减小，溶质质量分数增大，饱和后溶质质量分数不再变化，该选项对应关系不正确。

故选：B。

2．相同质量的Mg、Fe、Zn三种金属，分别与足量的、质量相同、质量分数相同的稀H2SO4充分反应，生成氢气与消耗稀H2SO4的质量关系见图，分析图象所得的结论中，错误的是A．三种金属的活动性顺序：Mg>Zn>FeB．三种金属的相对原了质量：Mg<Fe<ZnC．三种金属消耗稀H2SO4的质量:Mg>Fe>ZnD．三种金属与稀H2SO4反应后溶液的质量：Mg<Fe<Zn【答案】A【解析】【分析】【详解】A、由图中信息不能判断三种金属的活动性顺序，该选项说法不正确；B、三种金属和稀硫酸反应生成的硫酸盐中金属元素的化合价都是+2，生成氢气质量越小，金属相对原子质量越大，由图中信息可知，生成氢气质量由小到大的顺序是锌、铁、镁，因此三种金属的相对原子质量：Mg＜Fe＜Zn，该选项说法正确；C、生成氢气质量越大，消耗硫酸质量越大，因此三种金属消耗稀H2SO4的质量：Mg＞Fe ＞Zn，该选项说法正确；D、生成氢气质量越大，反应后形成溶液质量质量越小，因此三种金属与稀H2SO4反应后溶液的质量：Mg＜Fe＜Zn，该选项说法正确。

一、中考初中化学金属与酸反应的图像1．下列图像能正确反映对应变化关系的是A．两份等质量的氯酸钾在有、无 MnO2的情况下加热产生氧气B．加水稀释盐酸C．向稀盐酸和氯化钙的混合溶液中加入碳酸钠溶液D．将足量粉末状的铁和镁分别与等质量、等质量分数的稀盐酸反应【答案】C【解析】【分析】【详解】A、两份等质量的氯酸钾在有、无MnO2的情况下加热产生氧气，催化剂只能影响反应速率，产生氧气的质量相等，故选项图象不能正确反映对应变化关系；B、向浓盐酸中不断加水稀释，溶液始终显酸性，pH不可能大于7，故选项图象不能正确反映对应变化关系；C、向稀盐酸和氯化钙的混合溶液中加入碳酸钠溶液，碳酸钠先与稀盐酸反应生成氯化钠、水和二氧化碳气体，开始不生成沉淀。

稀盐酸消耗完，碳酸钠再与氯化钙反应生成碳酸钙沉淀，沉淀的质量不断上升，完全反应后不变，故选项图象能正确反映对应变化关系；D、将足量粉末状的铁和镁分别与等质量、等质量分数的稀盐酸反应，由质量守恒定律，生成氢气中氢元素来源于稀盐酸，稀盐酸中溶质的质量相等，则最终生成氢气的质量应相等，故选项图象不能正确反映对应变化关系。

故选C。

2．如图所示曲线正确的是A．加热一定质量的高锰酸钾B．一定量的Fe加到AgNO3溶液中C．等质量的Mg和Zn分别加足量盐酸D．氢氧化钠溶液加水稀释【答案】C【解析】【分析】【详解】A 、加热一定质量的高锰酸钾，当加热一段时间，达到一定温度后，高锰酸钾才开始分解生成氧气，随着反应的进行，氧气质量逐渐增加，待高锰酸钾完全反应后，不再变化，故不是一开始就产生氧气，不符合题意；B 、一定量的Fe 加到AgNO 3溶液中，332=Fe Fe+2AgNO NO ()+2Ag ，56份的铁置换出216份的银，固体质量不断增加，待完全反应后，不再变化，不符合题意；C 、等质量的Mg 和Zn 分别加足量盐酸，镁与盐酸反应：22Mg+2HCl=MgCl +H ↑，锌与稀盐酸反应：22Zn+2HCl=ZnCl +H ↑，锌的相对原子质量大于镁，故最后，镁生成氢气的质量大，符合题意；D 、氢氧化钠溶液加水稀释，氢氧化钠浓度变小，pH 值逐渐减小至无限接近于7 ，但是不会小于7，不符合题意。

一、中考初中化学金属及酸碱盐反应的图像1．下列四个图象分别对应四个变化过程的一种趋势，其说法错误的是A．用加热一定质量的氯酸钾和二氧化锰固体混合物的方法制取氧气B．向硝酸银和硝酸铜的混合溶液中加入过量的锌粉C．向氯化钙和盐酸的混合溶液中加入过量的碳酸钠溶液D．向一定量H2SO4和MgCl2的混合溶液中逐滴加入Ba(OH)2溶液至过量【答案】B【解析】【分析】【详解】A. 加热一定质量的氯酸钾和二氧化锰固体混合物制取氧气，当加热一段时间以后，生成氧气、氯化钾，二氧化锰在反应中作催化剂，质量不变。

随着反应的进行，固体质量逐渐减少，所以固体中二氧化锰的质量分数逐渐增大，当氯酸钾完全反应后，固体质量不再减少，所以固体中二氧化锰的质量分数不再增大，此选项正确；B. 金属活动性顺序中，排在前面的金属能将排在后面的金属从其化合物的水溶液中置换出来，且金属活动性差距越大，反应越易发生。

向硝酸银和硝酸铜的混合溶液中加入过量的锌粉，锌粉先与硝酸银溶液反应，Zn+2AgNO3=2Ag+Zn(NO3)2，每65份质量的锌能生成216份质量的银，反应后溶液的质量减少，硝酸银完全反应后，锌再和硝酸铜溶液反应，Zn+Cu(NO3)2=Zn(NO3)2+Cu，每65份质量的锌能生成64份质量的铜，溶液质量变大，图像应先降后升，此选项错误；C. 向氯化钙和盐酸的混合溶液中加入过量的碳酸钠溶液，碳酸钠先与盐酸反应，使pH值逐渐变大，盐酸刚好完全反应时，pH=7，再继续滴加过量的碳酸钠溶液，因为碳酸钠溶液显碱性，所以溶液的pH>7，此选项正确；D. 向H2SO4和MgCl2的混合溶液中不断加入Ba(OH)2溶液，氢氧化钠溶液与硫酸、氯化镁都能发生反应生成沉淀，开始时就生成沉淀，当H2SO4和MgCl2完全反应后，再加入Ba(OH)2溶液也不再产生沉淀，故沉淀的质量先是零，再不断上升，最后形成一条水平直线，此选项正确。

故选B。

【点睛】图像问题主要是结合化学反应分析图的起点位置、变化趋势、转折点、终点位置是否正确。
