金属与酸反应的图像问题1、将等质量的锌粉和铁粉，分别放入质量相等、溶质质量分数相同的稀硫酸中，生成氢气质量（m）随反应时间（t）的变化曲线如图所示，请回答下列问题．（1）写出锌与稀硫酸反应的化学方程式________________________________，该反应的基本类型为__________反应．（2）对于该图象的理解，下列说法正确的是( ) （填序号）．①A表示锌和稀硫酸的反应曲线②反应结束后两种金属一定都有剩余③反应结束后稀硫酸都没有剩余④反应结束后消耗两种金属的质量相等2、金属，与我们生活息息相关．（1）在空气中________制品（填“铝”或“铁”）更耐腐蚀．（2）人们大量使用的是合金而不是纯金属，这是因为合金具有更多优良性能，例如钢比纯铁硬度_______（填“大”或“小”）．（3）用下列试剂验证铝、铁、铜这三种金属的活动性顺序，能达到目的是( )(填序号）．A．硫酸铝溶液B．硫酸亚铁溶液C．硫酸铜溶液（4）将等质量的锌粉和铁粉分别于溶质质量分数相同且等质量的稀硫酸充分反应，产生氢气的质量与时间的关系如图所示．请回答下列问题：①表示铁粉与稀硫酸反应的曲线是：________（填 a 或b）②对于曲线a表示的反应，__________（填化学式）有剩余．3、等质量的M、N两种金属，分别与相同质量分数的足量稀盐酸反应（已知M、N在生成物中均为＋2价），生成氢气质量和反应时间的关系如图所示，下列叙述正确的是_________A．M、N两种金属中较活泼的是NB．生成H2的质量M＜NC．相对原子质量较大的是ND．D产生的H2速率M＞N4、等质量的三种不同的金属X、Y、M，分别和足量的溶质质量分数相同的稀硫酸反应，生成XSO4、YSO4、MSO4，产生氢气的质量与反应时间的关系如图所示。
回答：（1）三种金属的活动顺序由强到弱的是________________。
（2）三种金属的相对原子质量由大到小的是______________。
金属与酸反应的图象一、单选题(共8道，每道10分)1.如图是等质量的Mg、Al、Zn分别与足量等浓度的稀硫酸反应生成氢气的质量随时间变化的图象。
请据图判断，三种金属X、Y、Z分别是( )A.Mg、Zn、AlB.Mg、Al、ZnC.Al、Mg、ZnD.Zn、Mg、Al答案：C解题思路：金属与酸反应时，若图象表示的是氢气质量随反应时间的变化，则金属活动性越强，图象斜率越大，产生氢气越快。
Mg、Al、Zn三种金属的活动性顺序为Mg Al Zn，图象中斜率的关系为Y X Z，所以Y 为Mg、X为Al、Z为Zn，故选C。
试题难度：三颗星知识点：金属与酸的反应2.足量的镁和锌分别与等质量等浓度的盐酸反应，下列图象正确的是( )A. B.C. D.答案：B解题思路：金属与酸反应时，若图象表示的是氢气质量随反应时间的变化，则金属活动性越强，图象斜率越大，产生氢气越快。
Zn、Mg两种金属的活动性顺序为Mg Zn，则图象中斜率关系应为Mg Zn，A、D均错误。
足量的金属与等质量等浓度的同种酸反应，产生氢气的多少由酸决定，即产生氢气的质量相等，B正确，C错误，故选B。
试题难度：三颗星知识点：金属与酸的反应3.等质量的甲、乙两种金属，分别与足量等浓度的盐酸反应（已知甲、乙在生成物中化合价均为+2），生成氢气的质量和反应时间的关系如图所示，下列叙述正确的是( )A.甲、乙两种金属中较活泼的是乙B.产生氢气的速率：甲乙C.生成氢气的质量：甲乙D.相对原子质量较大的是乙答案：D解题思路：金属与酸反应时，若图象表示的是氢气质量随反应时间的变化，则金属活动性越强，图象斜率越大，产生氢气越快。
由图象可知，斜率关系为甲>乙，则产生氢气的速率为甲乙，金属活动性为甲乙，甲较活泼，A、B均错误。
由图象可知，产生氢气的质量为甲乙，C错误。
金属与足量酸反应时，产生氢气的多少由金属决定，产生氢气的质量为（其中，a代表金属在生成物中的化合价数，m代表金属的质量，A r代表金属的相对原子质量）。
一、中考初中化学金属与酸反应的图像1．下列图像能正确反映其对应关系的是()A．向等质量、等浓度的稀硫酸中分别加入过量的Zn和FeB．向含有少量NaOH的Na2CO3溶液中逐滴加入稀盐酸C．用等质量、等浓度的过氧化氢溶液在有、无催化剂条件下制取氧气D．向盛有稀硫酸的烧杯中不断加水稀释【答案】B【解析】【分析】【详解】A、酸质量相等，金属过量，最终产生氢气质量相等，产生相同质量的氢气时，消耗的锌的质量应大于铁的质量，与图像不符；B、向含有少量NaOH的Na2CO3溶液中逐滴加入稀盐酸，稀盐酸会先和氢氧化钠反应生成氯化钠和水，再和碳酸钠反应生成二氧化碳氯化钠和水，与图像相符，故选B；C、催化剂只能改变反应速率，不能改变生成物的多少，用等质量、等浓度的过氧化氢溶液在有、无催化剂条件下制取氧气，生成氧气质量应该相等，与图像不符；D、加水稀释只会使稀硫酸酸性减弱，不可能pH大于7，变为碱性，与图像不符。
【点睛】该题是一道图像题，图像题的难点在于图像信息和文字信息的转化，然后和实际反应情况对应是否相符。
2．如图表所示4个图象中，能正确反映变化关系的是 A ．足量镁和铝分别放入等质量、等浓度的稀盐酸中B ．镁在空气中加热C ．加热一定质量的高锰酸钾固体D ．向一定质量的二氧化锰中加入过氧化氢溶液【答案】B【解析】【分析】【详解】A 、根据反应的化学方程式及其质量关系：22Mg+2HCl=24MgCl +3H 72↑，325421961872Al +6HCl =2AlCl +3H 32↑可知 ，足量的镁和铝分别放入等质量、等浓度的稀盐酸中，酸能完全反应，因此反应生成的氢气质量相同，产生相同质量的氢气，消耗镁的质量大于 铝的质量，图像不能正确反映变化关系，不符合题意；B 、镁与空气中的氧气反应生成氧化镁，根据质量守恒定律，反应物质量应该等于生成物质量，因此固体的质量不断增加，图像能正确反映变化关系，符合题意；C、高锰酸钾受热分解生成了锰酸钾、二氧化锰和氧气，固体的质量减小，锰元素的质量不变，因此固体中锰元素的质量分数应当增加，图像不能正确反映变化关系，不符合题意；D、向一定质量的二氧化锰中加入过氧化氢溶液，二氧化锰是该反应的催化剂，质量不变，图像不能正确反映变化关系，不符合题意。
一、中考初中化学金属与酸反应的图像 1．如图表所示4个图象中，能正确反映变化关系的是A ．足量镁和铝分别放入等质量、等浓度的稀盐酸中B ．镁在空气中加热C ．加热一定质量的高锰酸钾固体D ．向一定质量的二氧化锰中加入过氧化氢溶液【答案】B【解析】【分析】【详解】A 、根据反应的化学方程式及其质量关系：22Mg+2HCl=24MgCl +3H 72↑，325421961872Al +6HCl =2AlCl +3H 32↑可知 ，足量的镁和铝分别放入等质量、等浓度的稀盐酸中，酸能完全反应，因此反应生成的氢气质量相同，产生相同质量的氢气，消耗镁的质量大于 铝的质量，图像不能正确反映变化关系，不符合题意；B 、镁与空气中的氧气反应生成氧化镁，根据质量守恒定律，反应物质量应该等于生成物质量，因此固体的质量不断增加，图像能正确反映变化关系，符合题意；C、高锰酸钾受热分解生成了锰酸钾、二氧化锰和氧气，固体的质量减小，锰元素的质量不变，因此固体中锰元素的质量分数应当增加，图像不能正确反映变化关系，不符合题意；D、向一定质量的二氧化锰中加入过氧化氢溶液，二氧化锰是该反应的催化剂，质量不变，图像不能正确反映变化关系，不符合题意。
故选B。
2．下列所示的四个图像，能正确反映对应变化关系的是A．向一定量的硝酸铜和硝酸镁的混合溶液中加入铁粉B．等质量的镁和铁分别与等质量、等浓度足量的稀硫酸反应C．向一定量的氢氧化钠溶液中滴加pH=3的稀盐酸D．向一定量的含有盐酸的氯化铜溶液中滴加氢氧化钠溶液【答案】B【解析】【分析】【详解】A、铁的金属活动性比铜强，比镁弱，向一定量的硝酸铜和硝酸镁的混合溶液中加入铁粉，铁不能与硝酸镁溶液反应，铁能与硝酸铜溶液反应生成硝酸亚铁溶液和铜，参加反应的铁的质量小于生成铜的质量，则溶液的质量应减少，故错误；B、等质量的镁和铁分别与等质量、等浓度足量的稀硫酸反应，横坐标是硫酸的量，故等量的硫酸产生氢气的质量相等，当金属全部参加反应，生成氢气的质量与金属的相对原子质量成反比（+2价的金属），则镁产生的氢气的质量大于铁，故正确；C、向一定量氢氧化钠溶液中滴加pH=3的稀盐酸，稀盐酸和氢氧化钠反应生成氯化钠和水，随着反应进行，溶液碱性减弱，pH减小，恰好完全反应时pH=7，继续加入稀盐酸时，溶液pH小于7，但是不能减小到3，更不能小于3，故错误；D、向含有盐酸的氯化铜溶液中滴加烧碱溶液时，氢氧化钠先和稀盐酸反应，后和氯化铜反应，因此开始不能产生沉淀，故错误。
中考化学一轮复习专题：金属与酸反应的图像问题金属与酸反应的图像问题是近年来各省市中考试卷中高频率出现，这类试题综合性较强，对学生的思维能力要求较高，涉及到金属的化学活动性、金属的相对原子质量、氢气的质量、溶液的质量、溶质质量分数等知识点。
中考中常考的金属与酸反应的图像问题可以分为两类 ：①等量的金属分别和足量的酸反应:即酸过量(足量)②等量的酸分别和足量的金属反应：酸不足(金属过量)在初中化学中常考察的金属只有四个：镁(Mg)、铁(Fe)、锌(Zn)、铝(Al)解题技巧：①首先要判断金属和酸的过量少量情况，一般通过题干中“少量”，“足量”，“过量”等字眼。
而反应中最终产生氢气的多少是由反应物中少量的那个量决定的。
②在讨论金属与酸反应的图像问题时，一定要分清图像中横坐标和纵坐标所表示的具体含义，一般纵坐标是产生氢气的量；而横坐标通常会出现两种情况：(1)时间/s;(2)消耗酸的质量/g 或消耗金属的质量/g.③两种或多种金属与稀酸反应时，反应的快慢(即相同时间内产生氢气的多少)由金属的活动性决定，在温度、金属颗粒大小和稀酸溶液溶质质量分数一定的条件下，金属的活动性越强，生成氢气就越快；生成氢气越快，说明金属的活动性就越强。
④等质量的金属与足量的稀酸反应时，产生氢气的最大量由金属决定，通过化学方程式可以得出：当金属的化合价相同时，对于相同质量的金属，金属的相对原子质量越大，生成的氢气越少；生成的氢气越多，金属的相对原子质量越小。
⑤两种或多种等质量的金属与足量的稀酸反应时，当有部分金属过量时，一定是相对原子质量小的(化合价相等时，这里Al 可以等效成18)金属过量，而相对原子质量大的金属先反应完。
(1)横坐标为反应时间相同质量的Mg,Al,Zn,Fe分别跟足量的等质量等浓度的同种酸反应：①反应速率关系是：Mg>Al>Zn>Fe②最终产生氢气的质量关系是：Al>Mg>Fe>Zn(2)横坐标为酸的质量相同质量的Mg,Al,Zn,Fe分别跟足量的等质量等浓度盐酸反应：金属均完全反应后，最终产生氢气的质量关系是：Al>Mg>Fe>Zn(1)横坐标为反应时间等质量等浓度的同种酸和足量的Mg,Al,Zn,Fe分别充分反应：①产生氢气的反应速率关系：Mg>Al>Zn>Fe②最终产生氢气的质量关系是：Mg=Al=Zn=Fe(2)横坐标为金属的质量等质量等浓度的同种酸和足量的Mg,Al,Zn,Fe分别充分反应：最终产生氢气的质量关系是：Mg=Al=Zn=Fe中考化学一轮复习专题：金属与酸反应的图像问题1.(2020.济宁)在两只烧杯中分别放入相同质量的镁、锌两种金属，然后向两只烧杯中分别倒入相同质量、相同质量分数的稀硫酸，反应产生氢气的质量与消耗硫酸的质量关系如图。

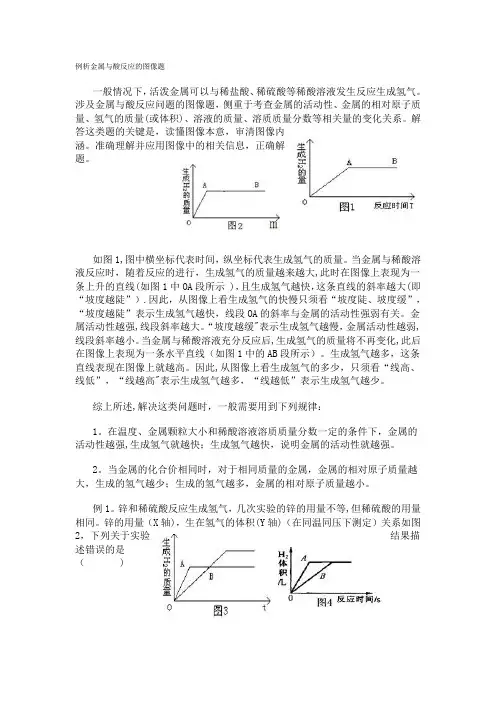

例析金属与酸反应的图像题一般情况下，活泼金属可以与稀盐酸、稀硫酸等稀酸溶液发生反应生成氢气。
涉及金属与酸反应问题的图像题，侧重于考查金属的活动性、金属的相对原子质量、氢气的质量(或体积)、溶液的质量、溶质质量分数等相关量的变化关系。
解答这类题的关键是，读懂图像本意，审清图像内涵。
准确理解并应用图像中的相关信息，正确解题。
如图1,图中横坐标代表时间，纵坐标代表生成氢气的质量。
当金属与稀酸溶液反应时，随着反应的进行，生成氢气的质量越来越大,此时在图像上表现为一条上升的直线(如图1中OA段所示 )，且生成氢气越快，这条直线的斜率越大(即“坡度越陡”）.因此，从图像上看生成氢气的快慢只须看“坡度陡、坡度缓”，“坡度越陡”表示生成氢气越快，线段OA的斜率与金属的活动性强弱有关。
金属活动性越强,线段斜率越大。
“坡度越缓"表示生成氢气越慢，金属活动性越弱,线段斜率越小。
当金属与稀酸溶液充分反应后,生成氢气的质量将不再变化,此后在图像上表现为一条水平直线（如图1中的AB段所示）。
生成氢气越多，这条直线表现在图像上就越高。
因此,从图像上看生成氢气的多少，只须看“线高、线低”，“线越高"表示生成氢气越多，“线越低”表示生成氢气越少。
综上所述,解决这类问题时，一般需要用到下列规律：1。
在温度、金属颗粒大小和稀酸溶液溶质质量分数一定的条件下，金属的活动性越强,生成氢气就越快；生成氢气越快，说明金属的活动性就越强。
2。
当金属的化合价相同时，对于相同质量的金属，金属的相对原子质量越大，生成的氢气越少；生成的氢气越多，金属的相对原子质量越小。
例1。
锌和稀硫酸反应生成氢气，几次实验的锌的用量不等,但稀硫酸的用量相同。
锌的用量（X轴)，生在氢气的体积(Y轴)（在同温同压下测定）关系如图2，下列关于实验结果描述错误的是（ )A．线段AB（包括A点）表示锌过量、硫酸已耗尽B．线段AB（不包括A点）表示锌过量、硫酸已耗尽C．线段OA（包括A点）表示锌和过量的硫酸反应D．线段OA（不包括A点）表示锌和过量的硫酸反应解析：一定质量的锌与足量的稀硫酸充分反应，图2中A点表示某一时刻，反应刚好停止。
化学⼲货⾦属与酸反应的图象问题⾦属与酸溶液反应这⼀知识点的出现，通常是考查同学们对⽣成氢⽓的快慢和多少的掌握情况，往往还会与图象联系在⼀起，因此，图象题的学习是第⼋章的重点。
我们来分析⼀下Mg、Al、Zn、Fe四种⾦属与酸反应的图象问题。
//⾸先，复习⼀下常见⾦属在溶液中的活动性顺序在⾦属活动性顺序⾥，⾦属的位置越靠前，它的活动性就越强。
在⾦属活动性顺序⾥，位于氢前⾯的⾦属能置换出盐酸、稀硫酸中的氢。
在⾦属活动性顺序⾥，位于前⾯的⾦属能把位于后⾯的⾦属从它们化合物的溶液⾥置换出来。
//我们在做图象题时要注意的⼏点内容：⾸先要注意横坐标和纵坐标的物理意义。
其次要注意特殊点的含义，例如起始点、转折点。
最后要注意曲线的趋势的含义。
1等量⾦属和⾜量酸的反应（1）横坐标表⽰时间，纵坐标表⽰⽣成氢⽓的质量图1如图1所⽰，当⾦属与稀盐酸溶液反应时，随着反应的进⾏，⽣成氢⽓的质量越来越多，此时在图象上表现为从O发出的⼀条上升的直线，且⽣成氢⽓越快，这条直线的倾斜程度越⼤。
横坐标表⽰时间，直线的倾斜程度只需看⾦属活动性，倾斜程度即坡陡坡缓，“坡越陡”表⽰⽣成氢⽓越快，“坡越缓”表⽰⽣成氢⽓越慢。
当⾦属与稀酸溶液充分反应后，⽣成氢⽓的质量将不再发⽣变化，此后在图象上表现为⼀条⽔平直线。
⽣成氢⽓越多，⽔平直线在图像上就越⾼。
因此，从图象上看⽣成氢⽓的多少，只需看直线的⾼度，即线⾼线低，“线越⾼”表⽰⽣成的氢⽓越多，“线越低”表⽰⽣成的氢⽓越少。
通过上图，我们可以得出的结论是：产⽣H₂由快到慢的顺序为：Mg＞Al＞Zn＞Fe产⽣H₂由多到少的顺序为：Al＞Mg＞Fe＞Zn//（2）横坐标表⽰⾦属的质量，纵坐标表⽰⽣成氢⽓的质量向⾜量的酸中逐渐加⼊⾦属，所加的⾦属能够完全反应，所以得到的图象为从O发出的射线。
由以上分析可知，等质量的⾦属产⽣的氢⽓由多到少的顺序为Al、Mg、Fe、Zn，因此⽣成氢⽓质量随加⼊⾦属质量的变化图象如图2所⽰。
核心知识点一：等量金属与足量酸反应的图像问题
（1）横坐标为反应时间
相同质量的Mg 、Al 、Zn 、Fe 分别跟足量的等质量等浓度的同种酸反应：反应速率关系是Mg ＞Al ＞Zn ＞Fe ；最终产生氢气的质量关系是Al ＞Mg ＞Fe ＞Zn 。
（2）横坐标为酸的质量
相同质量的Mg 、Al 、Zn 、Fe 分别跟足量的等质量等浓度盐酸反应：金属均完全反应后，最终产生氢气的质量关系是Al ＞Mg ＞Fe ＞Zn 。
核心知识点二：等量酸与足量金属反应的图像问题
（1）横坐标为反应时间
等质量等浓度的同种酸和足量的Mg 、Al 、Zn 、Fe
分别充分反应：产生氢气的反应速率关系
金属与酸反应的图像の重点梳理
一、基础知识梳理
是Mg＞Al＞Zn＞Fe；最终产生氢气的质量关系是Mg=Al=Zn=Fe。
（2）横坐标为金属的质量
等质量等浓度的同种酸和足量的Mg、Al、Zn、Fe分别充分反应：最终产生氢气的质量关系是Mg=Al=Zn=Fe。
二、知识体系梳理
认真看完资料的你、太好看了
关注公众号：虚拟社群
让你轻松应对。
金属与酸、盐溶液反应坐标图像一、金属与酸反应金属与酸反应，生成的氢气的质量＝参与反应的金属的质量×化合价/相对原子质量1. 横坐标表示反应时间(1)等质量的不同金属分别和足量的等体积、等浓度的酸反应(图1)（图1）分析：①酸足量，金属被消耗完，最终生成氢气的质量要依据______的质量来计算。
②金属的相对原子质量越小(金属铝等效成＋2价，相对原子质量等效成18)，最终生成的氢气的质量越________(选填“多”或“少”)。
(2)足量的不同金属分别与等体积、等浓度的酸反应(图2)（图2）分析：①金属足量，酸被消耗完，最终生成氢气的质量要依据____的质量来计算。
②金属的相对原子质量越小，最终消耗的金属质量越_____(选填“多”或“少”)。
(3)同种金属与等质量、不同浓度的酸反应(图3、4)（图3）（图4）分析：①酸的浓度越大，反应速率越________(选填“快”或“慢”)。
②当金属量不足时，最终生成的氢气的质量：浓度大的酸______ _(选填“＞”“＜”或“＝”，下同)浓度小的酸；当金属足量时，最终生成的氢气的质量：浓度大的酸________浓度小的酸。
2. 横坐标表示酸的质量以向等质量的铝、镁、铁中分别加入等浓度的稀盐酸为例(图5)（图5）分析：①当酸的质量≤m时，产生氢气的质量________(选填“相等”或“不相等”)。
②随着稀盐酸的不断滴加，稀盐酸过量，金属的量不足，产生氢气的质量由金属的质量决定，图5中表示镁与稀盐酸反应的曲线是________(填序号)。
3. 横坐标表示金属的质量等质量的不同金属分别与等体积、等质量分数的酸反应(图6)（图6）分析：①金属足量，酸被消耗完，最终生成氢气的质量要依据____的质量来计算。
②当金属质量≤m时，生成氢气的质量要依据________的质量来计算，相对原子质量越小，生成氢气的质量越________(填“多”或“少”)。
产生相同质量的氢气时，消耗金属的质量关系为____________。
一、中考初中化学金属与酸反应的图像1．下列图像能正确反映其对应关系的是()A．向等质量、等浓度的稀硫酸中分别加入过量的Zn和FeB．向含有少量NaOH的Na2CO3溶液中逐滴加入稀盐酸C．用等质量、等浓度的过氧化氢溶液在有、无催化剂条件下制取氧气D．向盛有稀硫酸的烧杯中不断加水稀释【答案】B【解析】【分析】【详解】A、酸质量相等，金属过量，最终产生氢气质量相等，产生相同质量的氢气时，消耗的锌的质量应大于铁的质量，与图像不符；B、向含有少量NaOH的Na2CO3溶液中逐滴加入稀盐酸，稀盐酸会先和氢氧化钠反应生成氯化钠和水，再和碳酸钠反应生成二氧化碳氯化钠和水，与图像相符，故选B；C、催化剂只能改变反应速率，不能改变生成物的多少，用等质量、等浓度的过氧化氢溶液在有、无催化剂条件下制取氧气，生成氧气质量应该相等，与图像不符；D、加水稀释只会使稀硫酸酸性减弱，不可能pH大于7，变为碱性，与图像不符。
【点睛】该题是一道图像题，图像题的难点在于图像信息和文字信息的转化，然后和实际反应情况对应是否相符。
2．下列图像能正确反映其对应实验操作的是A ．①等质量的镁、铁分别加入到足量的同浓度的稀盐酸中B ．②用等质量、等浓度的双氧水分别制取氧气C ．③向一定体积的稀盐酸中逐滴加入氢氧化钠溶液D ．④某温度下，向一定量饱和硝酸钾溶液中加入硝酸钾晶体【答案】C【解析】【分析】【详解】A 、等质量的镁、铁分别加入到足量的同浓度的稀盐酸中，镁与稀盐酸反应：22Mg+2HCl=MgCl +H ↑，铁与稀盐酸反应：22Fe+2HCl=FeCl +H ↑，镁比铁活泼，反应速率快，镁的相对原子质量小，相同质量的镁、铁与足量同浓度的稀盐酸反应，最后，镁生成氢气的质量大，不符合题意；B 、用等质量、等浓度的双氧水分别制取氧气，加催化剂的反应速率快，但是最后生成氧气的质量一样，不符合题意；C 、向一定体积的稀盐酸中逐滴加入氢氧化钠溶液，一开始，pH ＜7，随着反应的进行，pH 逐渐增大至大于7，符合题意；D 、某温度下，向一定量饱和硝酸钾溶液中加入硝酸钾晶体，由于溶液已经达到饱和，故硝酸钾不再溶解，溶质质量分数不变，不符合题意。
