实训项目16汽车防盗系统构造与检修一、实训任务1．能说出丰田花冠轿车防盗系统的组成，各元件作用、安装位置；2．能进行丰田花冠轿车防盗系统各输入元件的性能检查及拆装；3．能进行丰田花冠轿车防盗系统中报警装置各元件的性能检查及拆装；4．能进行丰田花冠轿车防盗系统中阻行装置各元件的性能检查及拆装；5．当出现防盗系统失效故障时，能较全面的分析故障的可能原因，最终确定故障的具体部位。
二、实训时间及组织本项目训练时间90min，实训考核时间40分钟，可以在操作过程中随时对每个小组的1～2名学员进行抽考，抽考过程中同组的其他学员可以帮助分析问题，但不能直接给出结果，此项作为评价小组沟通协调能力的重要依据，指导教师从而作出对整个小组的成绩评价。
每辆车安排12名学生实训，3名学生一小组，共4小组。
每个小组布置不同的任务分别进行：第一小组问题：能说出丰田花冠轿车防盗系统的组成组成，各元件作用、安装位置；第二小组问题：说出丰田花冠轿车防盗系统各输入元件的作用、安装位置，能进行元件性能检查及拆装；第三小组问题：说出丰田花冠轿车防盗系统中报警装置各元件的作用、安装位置，能进行元件性能检查及拆装；第四小组问题：说出丰田花冠轿车防盗系统中阻行装置各元件的作用、安装位置、，能进行元件性能检查及拆装；然后交叉调换，教师对每组的进行情况进行抽查考核，每组学生对本组的操作过程中的感受进行总结归纳，与其他小组进行交流分享。
三、实训准备1.丰田花冠轿车1辆，能起动；2.所准备车辆的电路图册1份，学员自备；3.数字万用表4个，每小组1个；4.常规拆装工具：一字、十字改刀各1把；5.维修导线2根；四、技术标准与要求1．拔插保险丝、继电器、插接器、电器元件时断应先断开点火开关，切勿带电作业；2．断开插接器时，需先解除插接器的锁止机构，防止强拉硬拽损坏线束及插接器；3．在汽车未起动情况下，严禁长时间使用灯光，以免蓄电池亏电；4．在进行元件拆装时，要先查阅维修手册弄清拆装的步骤，严禁擅自粗暴操作，以免损坏元件；5．进行故障模拟时各个小组之间应做好协调工作，避免沟通不到位而引起损坏元器件或造成安全事故。
车辆防盗系统故障排查与修复技巧车辆防盗系统是现代汽车的重要保护装置，用于预防车辆被盗窃或非法启动。
然而，在使用过程中，防盗系统可能会出现故障，导致无法正常使用。
本文将介绍一些常见的车辆防盗系统故障，并提供排查和修复的技巧。
一、无法启动车辆1.电池电量不足检查车辆电池是否正常。
如果电池没有足够的电量，防盗系统可能无法启动。
2.遥控器失效检查遥控器电池是否需要更换。
如果遥控器电池电量低于正常工作要求，无法正确识别遥控指令。
3.防盗系统芯片失效车辆防盗系统的关键部件是芯片。
如果芯片损坏或老化，防盗系统将无法正常工作。
此时，需要将车辆送至专业维修机构以更换芯片。
二、误报警问题1.遥控器干扰一些干扰源（如电子设备、无线电波）可能会导致遥控器信号的干扰，触发车辆防盗系统的误报警。
可以尝试更换遥控器频率或调整遥控器使用的位置，避免干扰。
2.传感器故障车辆防盗系统的传感器是检测入侵的关键部件。
如果传感器故障，会引发误报警。
检查传感器的连接是否松动，如果发现故障，需要更换或修复传感器。
3.系统设置问题防盗系统的设置也可能导致误报警。
检查系统设置是否正确，在需要的情况下重新设置系统参数。
三、报警声音无响应1.报警器故障检查车辆防盗系统的报警器是否正常工作。
如果报警器损坏，可能无法发出声音。
需要更换或修复报警器。
2.线路故障报警声音无响应可能是由于线路故障引起的。
检查线路连接是否正常，如果发现故障，及时修复或更换线路。
四、防盗系统无法解除锁定1.遥控器故障如果防盗系统无法解除锁定，可能是由于遥控器故障引起的。
检查遥控器是否正常工作，是否需要更换遥控器电池，或者尝试重新编程遥控器。
2.车钥匙信号问题防盗系统锁定的另一个原因可能是车钥匙信号问题。
检查车钥匙是否损坏，以及是否与防盗系统能够正常通信。
如果车钥匙有问题，需要更换车钥匙或重新编程车钥匙。
3.防盗系统故障如果以上排查方法都没有解决问题，可能是防盗系统本身出现故障。

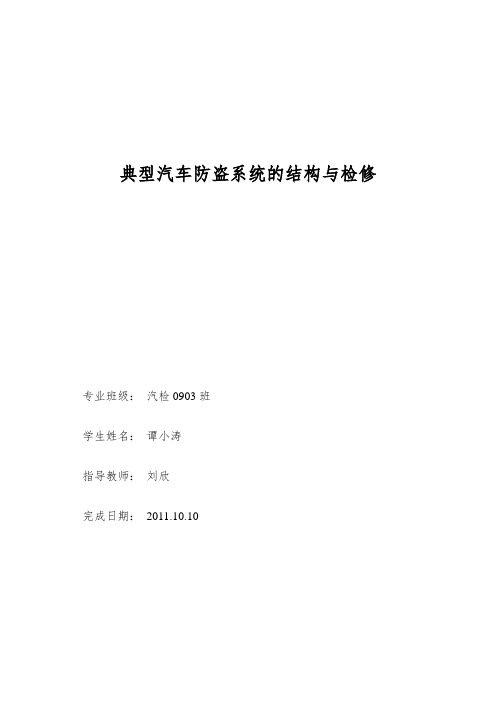

典型汽车防盗系统的结构与检修专业班级：汽检0903班学生姓名：***指导教师：**完成日期：2011.10.10名目摘要 (1)前言 (2)汽车防盗系统的概述 (3)1.1 机械式防盗器 (4)1.2 电子防盗系统 (5)第二章汽车防盗电子报警系统的检修方法 (7)2.1如何按照故障现象判定故障的大致部位 (8)2.2 举例中央门锁操纵系统的检修 (9)2.3检修中遇到的咨询题和解决的方法 (10)第三章典型汽车防盗系统的结构和检修 (11)3.1 桑塔纳2000GSI时代超人轿车电子防盗装置组成和原理 (12)3.2 桑塔纳2000GSI时代超人轿车电子防盗装置的检修 (13)第四章汽车防盗系统以后进展之道 (14)总结 (15)致谢 (16)参考文献 (17)汽车防盗系统在现代汽车中广泛使用，它在汽车防盗中起着专门重要的作用，有自动报警系统，没有合法身份的人进入汽车后防止汽车起动，车门自动上锁等等功能，是汽车防盗系统中必不可少的装置。
汽车防盗系统是指防止汽车被盗窃、被破坏而嵌入汽车主电路的一种电子系统。
最早的防盗装置，它要紧是靠锁定离合，制动油门或方向盘、变速档杆来达到防盗的目的，只防盗不报警。
为了补偿那个缺点，装有遥控装置的电子类报警防盗器应运而生。
以下是本人对汽车防盗系统的分析研究，予以探讨。
关键词：汽车防盗机械式防盗器遥控电子防盗故障排除。
随着人们生活水平的持续提升，汽车越来越成为人们生活不可缺少的一部分。
汽车数量增多车辆被盗的情况也越来越频繁，这给社会带来极大的不安定因素，担忧车辆被盗，成为困扰每一位汽车用户的难题。
随着敞篷汽车的流行，汽车门锁已无法成为万无一失的铁将军，使车门锁止系统的概念进一步被淡化，由此汽车防盗器也应运而生。
现在市场上各种电子防盗器琳琅满目，销量最好的电子防盗锁在300元至400元之间即可买到。
现在市场上许多新款轿车内都差不多安装了原厂的汽车防盗器，有些车辆的钥匙上就有防盗芯片，随机变开锁密码，使盗车贼无法用科技手段解锁，而这种钥匙一旦丢失就只能凭车辆的用户登记卡到原厂再配一套钥匙。
汽车防盗系统故障诊断与检修【摘要】本文主要以防盗控制装置为例，介绍防盗系统组成、工作原理以及最新发展趋势，列举了防盗控制系统的常见故障，介绍汽车防盗系统的常见故障的检修方法，分析了日产天籁轿车汽车防盗系统2例常见故障的检测及排除方法。
【关键词】防盗报警；故障诊断；检修0 前言汽车防盗系统，是指防止汽车本身或车上的物品被盗所设的系统。
它由电子控制的钥匙、电子控制电路、报警装置和执行机构等组成，并且应当具备音响报警、阻止车辆行走、报警调制/解调和电源供给四大功能。
汽车防盗系统主要分为汽车表层防盗系统和汽车底层防盗系统。
每层防盗系统均与汽车中央门锁电路相连。
车主通过用钥匙将中央门锁打开或锁止，同时中央门锁电路将防盗系统设置成启动或解除。
1 汽车防盗装置的结构原理随着科技的不断发展和进步，防盗系统现在推出了最强的功能也是最多客户要求的功能是通过按下遥控器的上锁键汽车防盗系统将自动进入防盗警戒状态，如果车门被非法打开、点火、震动或者尾箱被非法打开时，汽车防盗器的防盗报警系统将会自动发送报警短信或拨打电话到预设号码，确保汽车的安全。
图1为天籁NATS（日产防盗系统）电路图。
图1 天籁NATS（日产防盗系统）电路图汽车门锁的安全是汽车防盗的第一步。
采用中央门锁控制系统的车辆，当驾驶员锁住驾驶员侧车门时，其他几个车门（包括后车门和行李箱门）能同时自动锁住；当打开驾驶员侧车门时，其他几个车门能同时打开，并且仍可用各车门的机械或弹簧锁开关车门。
图2为天籁电动门锁电路图。
2 汽车防盗系统的常见检修方法2.1 汽车防盗系统的检修基本思路对汽车防盗系统进行检修，首先得了解它的结构原理、电路走向、常见的故障，对这些有一个清晰的认识，那么在检修的时候才会节省时间和资源。
2.2 防盗器各部分电路故障的规律电子防盗系统的故障以电器方面为主，对其检查的难度比较大，一般采用分块（分部分）的检查方法，可分为电源部分、感应部分、开关电路部分、继电器部分等，遥控式的还要加上发射器部分。
