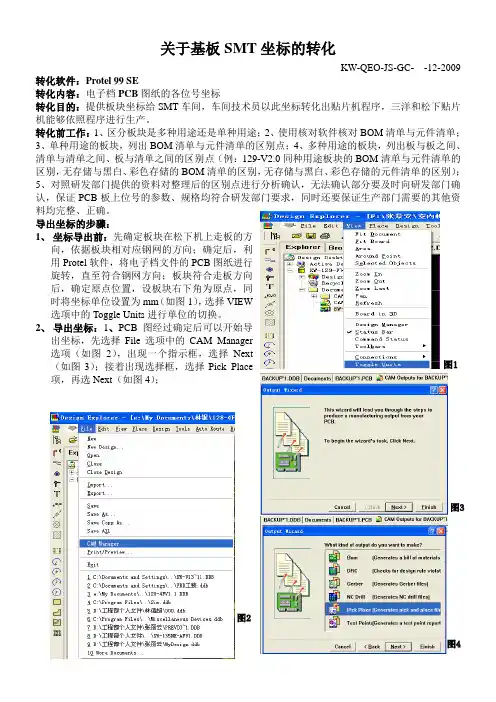

关于基板SMT坐标的转化KW-QEO-JS-GC- -12-2009 转化软件：Protel 99 SE转化内容：电子档PCB图纸的各位号坐标转化目的：提供板块坐标给SMT车间，车间技术员以此坐标转化出贴片机程序，三洋和松下贴片机能够依照程序进行生产。
转化前工作：1、区分板块是多种用途还是单种用途；2、使用核对软件核对BOM清单与元件清单；3、单种用途的板块，列出BOM清单与元件清单的区别点；4、多种用途的板块，列出板与板之间、清单与清单之间、板与清单之间的区别点（例：129-V2.0同种用途板块的BOM清单与元件清单的区别，无存储与黑白、彩色存储的BOM清单的区别，无存储与黑白、彩色存储的元件清单的区别）；5、对照研发部门提供的资料对整理后的区别点进行分析确认，无法确认部分要及时向研发部门确认，保证PCB板上位号的参数、规格均符合研发部门要求，同时还要保证生产部门需要的其他资料均完整、正确。
导出坐标的步骤：1、坐标导出前：先确定板块在松下机上走板的方向，依据板块相对应钢网的方向；确定后，利用Protel软件，将电子档文件的PCB图纸进行旋转，直至符合钢网方向；板块符合走板方向后，确定原点位置，设板块右下角为原点，同时将坐标单位设置为mm（如图1），选择VIEW选项中的Toggle Units进行单位的切换。
2、导出坐标：1、PCB图经过确定后可以开始导出坐标，先选择File选项中的CAM Manager选项（如图2），出现一个指示框，选择Next（如图3）；接着出现选择框，选择Pick Place项，再选Next（如图4）；接着出现Pick Place Output1框，选择Next（如图5）；出现一个选择框，在CSV之前打“√”，这是选择导出坐标文件的格式，然后选择Next（如图6）；接下来选择Metric，这是选择导出的坐标的单位（如图7）;然后Next；最后选择Finish，完成这一步（如图8）。

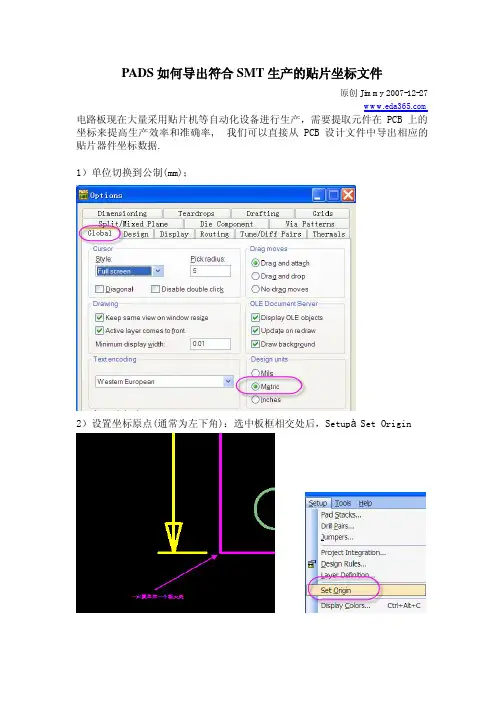

PADS如何导出符合SMT生产的贴片坐标文件
原创Jimmy 2007-12-27
电路板现在大量采用贴片机等自动化设备进行生产，需要提取元件在 PCB 上的坐标来提高生产效率和准确率, 我们可以直接从 PCB 设计文件中导出相应的贴片器件坐标数据.
1）单位切换到公制(mm)；
2）设置坐标原点(通常为左下角)：选中板框相交处后，SetupàSet Origin
3）坐标导出
方法一:利用脚本 ToolsàBasic ScriptsàBasic Scripts…
选择17-Excel Part List Report/Run
就可以产生所需的贴片坐标文件
方法二:利用CAMPLUS File/CAM Plus
在[Side]栏目中依次选择Top和Bottom。
产生后的路径如下: *:\PADS Projects\CAM\##### (#####为PCB 名字
)
用记事本打开后如下图：
备注：
方法一适用于封装原点在器件中心。
方法二不管封装原点是否在器件中心都可以使用。
但格式没有方法一的直观。
欢迎交流讨论: 专业PCB 设计，高速PCB 设计，SI ，
EMC。
