SMT贴片机操作员培训教程

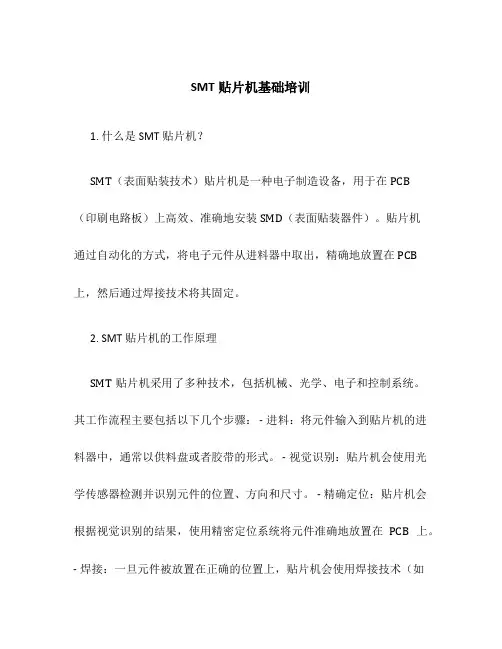

SMT贴片机基础培训1. 什么是SMT贴片机？SMT（表面贴装技术）贴片机是一种电子制造设备，用于在PCB（印刷电路板）上高效、准确地安装SMD（表面贴装器件）。

贴片机通过自动化的方式，将电子元件从进料器中取出，精确地放置在PCB 上，然后通过焊接技术将其固定。

2. SMT贴片机的工作原理SMT贴片机采用了多种技术，包括机械、光学、电子和控制系统。

其工作流程主要包括以下几个步骤： - 进料：将元件输入到贴片机的进料器中，通常以供料盘或者胶带的形式。

- 视觉识别：贴片机会使用光学传感器检测并识别元件的位置、方向和尺寸。

- 精确定位：贴片机会根据视觉识别的结果，使用精密定位系统将元件准确地放置在PCB上。

- 焊接：一旦元件被放置在正确的位置上，贴片机会使用焊接技术（如热风、热板或者紫外线照射）将其固定在PCB上。

- 退料：完成焊接之后，已安装的PCB将从贴片机上取下，为下一步工艺做准备。

3. SMT贴片机的优势使用SMT贴片机进行电子制造具有以下几个优势： - 高效率：贴片机可以自动化地完成元件的装配过程，大大提高了生产效率。

- 准确性：贴片机能够精确地将元件放置在预定位置上，保证了产品质量和一致性。

- 节省空间：使用SMT技术可以大大减小电子产品的体积，提高产品的紧凑性。

- 适应性强：贴片机可以适用于各种尺寸、形状和类型的元件，对于多样化的产品制造有很好的适应性。

- 节省成本：相较于传统的手工组装方式，使用贴片机可以大幅降低人力成本和制造成本。

4. 基础培训内容在进行SMT贴片机基础培训时，以下几个内容是必不可少的： - 贴片机的组成和结构：了解贴片机的各个组成部分，以及它们的功能和工作原理。

- SMT贴片技术：包括SMT的优势、应用场景、工艺流程等内容。

- 常见元件的识别和检查：了解并能够识别常见的SMD元件，如电阻、电容、二极管等，并学会对它们进行检查和测试。

- 贴片机的操作和维护：学习如何正确操作贴片机，包括程序设置、参数调整等，并了解贴片机的常见故障和维护方法。

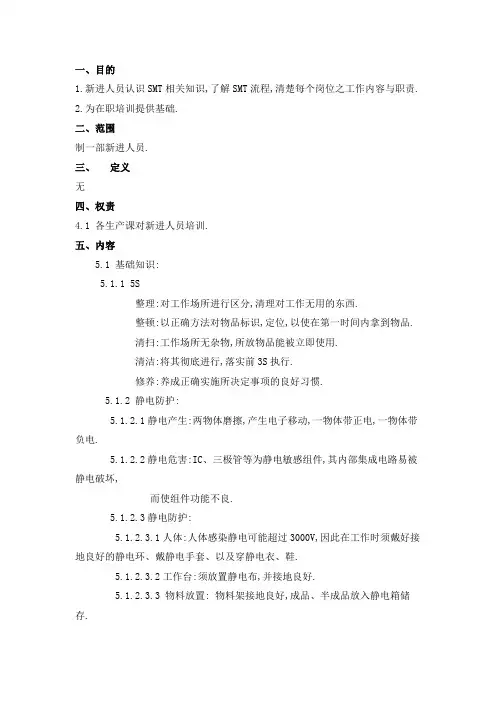

一、目的1.新进人员认识SMT相关知识,了解SMT流程,清楚每个岗位之工作内容与职责.2.为在职培训提供基础.二、范围制一部新进人员.三、定义无四、权责4.1 各生产课对新进人员培训.五、内容5.1 基础知识:5.1.1 5S整理:对工作场所进行区分,清理对工作无用的东西.整顿:以正确方法对物品标识,定位,以使在第一时间内拿到物品.清扫:工作场所无杂物,所放物品能被立即使用.清洁:将其彻底进行,落实前3S执行.修养:养成正确实施所决定事项的良好习惯.5.1.2 静电防护:5.1.2.1静电产生:两物体磨擦,产生电子移动,一物体带正电,一物体带负电.5.1.2.2静电危害:IC、三极管等为静电敏感组件,其内部集成电路易被静电破坏,而使组件功能不良.5.1.2.3静电防护:5.1.2.3.1人体:人体感染静电可能超过3000V,因此在工作时须戴好接地良好的静电环、戴静电手套、以及穿静电衣、鞋.5.1.2.3.2工作台:须放置静电布,并接地良好.5.1.2.3.3 物料放置: 物料架接地良好,成品、半成品放入静电箱储存.5.1.3 SMT流程:物料领取→送板机→锡膏印刷→前段目检→零件贴装→回流焊接→后段目检→ICT测试→转下制程.5.1.4 SMT有关朮语5.1.4.1流程类:SMT制造工单通知书(工单、制单)、制一部生产计划表、工单领料单、转拔/调拔单、领/退料单、送板、锡膏印刷、零件贴装、前段目检(锡膏目检)回流焊接、后段目检(外观检验)、ICT测试、换制单、换线、首件作业、打样、试投、ECN工程处置单、重工(Rework)、制程质量异常处理单、BOM.5.1.5组件知识:5.1.5.1组件种类:电阻(R.RN)、电容(C.BC)、电感(L.FB)、三极管(Q)、二极管(D)、集成电路(IC)、电路板(PCB).5.1.5.2组件大小:电子元器件:电阻、电感、电容、二极管等常用英制表示其大小,如下:英制规格长(mm) 宽(mm) 厚(mm) 公制规格 0603 1.60 0.80 0.45 1608 0805 2.00 1.25 0.80 2012 1206 3.20 1.60 0.80 3216 0402 1.00 0.50 0.25 1005 0201 0.60 0.30 * 0603 5.1.5.3组件标识与品名规格:5.1.5.3.1电阻(排阻):5.1.5.3.1.1英文代号:R.RN.RP.5.1.5.3.1.2单位:奥姆(Ω)千欧(KΩ)兆欧(MΩ).5.1.5.3.1.3换算关系:1MΩ=103KΩ=106Ω.5.1.5.3.1.4 SMT电阻表示方法(本体有标识):103表示10*103Ω=10 KΩ.100表示10*100Ω=10Ω.0R3表示0.3Ω.4K7表示4.7KΩ.5.1.5.3.1.5电阻的精度:1%为精密电阻.5%为普通电阻.5.1.5.3.2电容(排容):5.1.5.3.2.1英文代码:C.BC.5.1.5.3.2.2 单位:法拉(F)、微法(UF)、纳法(NF)、皮法(PF).5.1.5.3.2.3 单位换法:1F=106UF=1012PF.1UF=103NF=106PF.5.1.5.3.2.4 SMT电容表示方法(本体无标识):101表示10*101PF=10PF.105表示10*105PF=1UF.104表示10*104PF=0.1UF.5.1.5.3.2.5 电容特性:储存电压、滤波等作用.一般无极性.5.1.5.3.3电感:5.1.5.3.3.1英文代号:L.FB.5.1.5.3.3.2单位:亨利(H)、毫亨(MH)、微亨(UH).5.1.5.3.3.3换算关系:1H=103MH=106UH..5.1.5.3.3.4电感特性: 滤波、变化相位等作用.一般无极性.5.1.5.3.4二极管(DIODE):5.1.5.3.4.1英文代号:D.5.1.5.3.4.2二极管种类:普通二极管、光敏二极管、发光二极管、稳压二极管.5.1.5.3.4.3 常见SMT二极管:玻璃体棒状二极管、MOSFET等.5.1.5.3.4.4二极管特性:单向导电性,限压、限流等作用.黑色环一端表示负极.5.1.5.3.5三极管(TRANSISTOR) :5.1.5.3.5.1英文代号:Q5.1.5.3.5.2作用:电流、电压、功率放大、电子开关等作用.5.1.5.3.6集成电路(IC) :5.1.5.3.6.1英文代号:U.5.1.5.3.6.2 根据集成电路结构及封装类型分为:BGA型:球型格栅数组封装,四周无引脚,在本体下面有排列整齐的锡球,如VIA之VT8363、INTEL之 FW82801.QFP型:为塑料扁平封装,外观四周有脚,如SIS5595,900. SOP型:为两边为引脚,如IC ICS9248DF.SOJ型:为两边有引脚,向内弯曲.PLCC型:为四周有向内弯曲引脚,如BIOS或BIOS座.5.1.5.3.6.3 IC的极性表示方法:切角表示、圆点表示、凹槽表示、箭头表示.5.1.5.3.7电路板(PCB) :为连接电子组件之基板.5.2物料人员培训5.2.1料号了解:89-XXX-XXXXXX表示机种成品料号.81-101-XXXXXX表示SMT阶主件料号.15-XXX-XXXXXX表示PCB料号.41-XXX-XXXXXX表示贴纸类.01-XXX-XXXXXX表示IC类.02-XXX-XXXXXX表示IC类.03-XXX-XXXXXX表示三极管、二极管类.04-XXX-XXXXXX表示电容类.05-XXX-XXXXXX表示电阻类.06-XXX-XXXXXX表示排阻类.08-XXX-XXXXXX表示电感类.11-XXX-XXXXXX表示脚座类.16-XXX-XXXXXX表示电感(FB)类.5.2.2领料:5.2.2.1依据制造工单通知书、BOM、工单领料单、估计所需物料,对C级材料用转拔/调拔单到资材领料,A级材料依据工单领料单至资材领取材料.5.2.2.2对本库别物料状况清楚了解.5.2.3退料:5.2.3.1依据ECN、制程质量异常处理单,对工程、制程所禁用之材料,填写领/退料单,至资材退料.5.2.3.2对已停止生产工单,由生管确认需退之材料.5.2.4转拔/调拔5.2.4.1主要用于C级材料之领取.5.2.4.2依据生产状况与材料状况,不同库别、不同工单之间调拔.5.2.5材料使用:5.2.5.1各种材料都有其有效使用期,物料使用应遵循“先进先出”原则.5.2.5.2 A级材料有其严格的储存与使用环境,因此在领发料时,除确认料号、品名外,还需确认其使用期限、湿度指示卡等,并以“A级材料使用规范”作业.5.2.6 SMT半成品转移:物料人员根据下制程需求,对SMT制造OK之机种,做好标识,适时转至下制程,并填写领/退料单.5.2.7 物料人员职责:5.2.7.1 了解本课物料状况,实时反映缺料情况给课长、生管.5.2.7.2 适时领料,保证生产顺畅；适时转板,保证下制程生产.5.2.7.3 对错料、短装料等异常情况实时反映给课长.5.3印刷机操作人员培训：5.3.1锡膏认识:5.3.1.1锡膏组成:锡膏是由金属合金颗粒(20~45UM)与助焊剂(液体)按一定的比例混合在一起而组成的膏状物质.合金成份、助焊剂成份决定着锡膏的焊接性能.锡膏在储存、使用过程中保持各成份相对稳定,是保证焊接良好的关键.5.3.1.2储存与使用:储存条件、使用前回温、使用前搅拌、环境温.湿度控制、使用时间控制等是为了防止锡膏成份变化,影响焊锡效果.5.3.2送板:5.3.2.1送板机自动将PCB转送入锡膏印刷机,对于底板有组件之PCB 只能以人工放入轨道.5.3.2.2送板机类型:目前本公司使用机型为:TSK-205,BSF-V,SVP-750.5.3.3锡膏印刷:5.3.3.1锡膏印刷机通过钢板把锡膏精确地印刷至PCB上,锡膏印刷机参数设置与精确度决定印刷效果.5.3.3.2锡膏印刷过程:送板、PCB定位、钢板定位、印刷、送出PCB至贴片机.5.3.3.3锡膏印刷过程注意事项:锡膏的添加、擦拭纸的更换、安装、钢板的清洗、不良品处理都将影响锡膏印刷质量.5.3.4印刷检验与不良品处置:5.3.4.1印刷后之PCB通过放大镜或目视检验,对抽检机板要认真检查有无印刷不良,并正确填写《锡膏印刷检验日报表》,如有异常实时知会技朮人员处理.5.3.4.2不良品处置:印刷不良品实时处理并记录.5.3.5钢板清洗:换线时,将下线之钢板上的锡膏用刮刀刮净,然后人工或机器清洗干净,标准为幵孔壁内无残留锡粉.5.3.6锡膏膜厚量测:5.3.6.1膜厚量测仪:目前所使用膜厚量测仪为LSM锡膏量测仪和AUTO LSM锡膏量测仪.5.3.6.2机板膜厚量测:测点选择、亮点选择将直接影响量测结果,量测结果的真实记录有助于反映SMT制程情况.5.3.7印刷机操作人员职责:5.3.7.1正确操作,实时发现、反映印刷异常.5.3.7.2填好相应窗体,对下一岗位所上料进行复查.5.3.7.3协助技朮人员做好设备保养.5.3.8建议:如需对锡膏印刷有更多掌握,请参照《锡膏储存与使用工作指导书》,相关吸板机工作指导书,相关锡膏印刷机工作指导书,相关膜厚量测仪工作指导书.5.4贴片机操作人员培训:5.4.1贴片机认识:将不同型号的组件,以不同的速度精确地贴装在PCB上,根据组件贴装速度、种类贴片机分为:5.4.1.1中速贴片机:如KE-750、KE-2010、SI-E1000E.5.4.1.2 高速贴片机:MVII-C,5.4.1.3 泛用贴片机:KE-760、SI-E2000E、MPAIII、 MPA80.5.4.2飞达认识:飞达是给贴片机供组件的装置,不同贴片机,有不同的型号飞达,衡量飞达好坏标准为飞达上盖(上叶)移动顺畅和机器生产时是否造成不良.5.4.3上料作业:5.4.3.1确认所上组件的料号、品名、规格与所上站台的排料表料号完全一致.5.4.3.2为防止错料,上一站飞达记录一次,严禁同时安装2个以上飞达.5.4.3.3上飞达后检验送料是否顺畅.5.4.4贴片机操作人员职责:5.4.4.1随时留意机器运转状况,并处理常见故障.5.4.4.2依据排料表零件料号、规格、用量,正确、适时上料.5.4.4.3准确填写相关窗体.5.4.4.4协助技朮人员对设备进行保养.5.4.5建议:如需对贴片机有更多掌握,请参照相关贴片机工作指导书,SMT工作指导书,飞达使用规范.5.5目视检验人员培训5.5.1组件认识(祥见5.1.5)5.5.2 PCBA外观判定项目与标准.5.5.2.1 PCB检验项目:损伤、刮伤、起泡、文字符号标示错误、标示不清、沾异物等项目,判定方法为目视.5.5.2.2贴装判定项目:贴装主要有少件、多件、错件、偏位、直立、侧立、抛件、反白、连锡等不良现象.5.5.2.3 SMT组件焊点判定项目:少锡、氧化、空焊、锡珠、连锡.5.5.2.4判定标准:判定标准以品控部制订之《PCBA外观判定标准》为主.5.5.3目视检验步骤:取PCB半成品机板、目视检验或放大镜检验,贴各种贴纸放入静电箱.5.5.4目视检验人员职责:5.5.4.1依《PCBA外观判定标准》来检验机板.5.5.4.2依照《SMT工作指导书》之目视检验部分作业.5.5.4.3实时反馈不良现象给印刷机操作人员、贴片机操作人员、技朮人员或组长.5.5.4.4正确、实时填写《SMT制程检验记录表》.5.5.4.5如有判定标准凝难,实时反映给组长,以防不良品流入下制程.5.5.4.6检验OK之PCB装静电箱时数量正确、标示正确清晰.5.6 ICT测试操作人员培训:5.6.1 ICT了解:ICT测试为电路静态测试,只对个别组件、部分线路局部测试.5.6.2主要测试步骤:幵主机,测试程序选择,确认机板放置方向,按测试开关,测试后取板,OK机板贴测试贴纸,装入静电箱.不良机板打印报表,并放入不良区.5.6.3安全事项:在测试针床下压过程中,发现异常,直即按“红色”按钮.5.6.4 ICT测试操作人员职责:5.6.4.1 依据《ICT操作保养工作指导书》作业.5.6.4.2发现测试异常立即知会组长或ICT技朮人员.5.6.4.3未测试或测试不良机板请不要放到下制程.5.6.4.4正确填写相关窗体.5.6.4.5 协助ICT技朮人员作好治具之保养.5.7维修人员培训.5.7.1组件知识(详见5.1.5)5.7.2焊锡原理:锡丝在300℃~320℃下焊接良好,锡丝中的助焊剂在熔锡表面形成保护膜,防止焊锡与组件氧化,并在冷却过程中使组件与PCB连接在一起.5.7.3维修工具了解:5.7.3.1 恒温烙铁:为锡丝加热工具,主要用于C级材料之维修.温度控制在300℃~320℃内.5.7.3.2热风焊拔机:通过热风加热组件.主要用于大面积组件之拔取,在使用时注意是否会损坏周围组件或PCB.5.7.3.3 万用表:电子组件量测工具,用于量测电路、电阻、电路导通状况.5.7.4 其他备品了解:5.7.4.1 助焊剂:在熔锡时,可去除零件表面氧化物,有利于零件焊接.5.7.4.2 清洗剂:为有机溶剂,溶解有机物.用于清洗PCB之异物.5.7.5 ICT主要不良与针测点对照:5.7.5.1 ICT主要不良为SHORT(短路)、OPEN(幵路)、COMPONENT FAIL(组件不良).5.7.5.2不良针测点查找:通过ICT打印不良报表,根据不良测点,用针测点对照板找相应针测点,然后用万用表确认,或根据打印报表上不良组件位置,用万用表确认.5.7.6 维修人员职责:5.7.6.1 认真、小心作业,保证维修质量.5.7.6.2 将维修中发现之异常实时反映给ICT技朮人员或组长.5.7.6.3 协助ICT技朮人员对测试异常分析.六.参考数据6.1 PCBA外观判定标准.6.2 SMT相关工作指导书.七.附件.无。

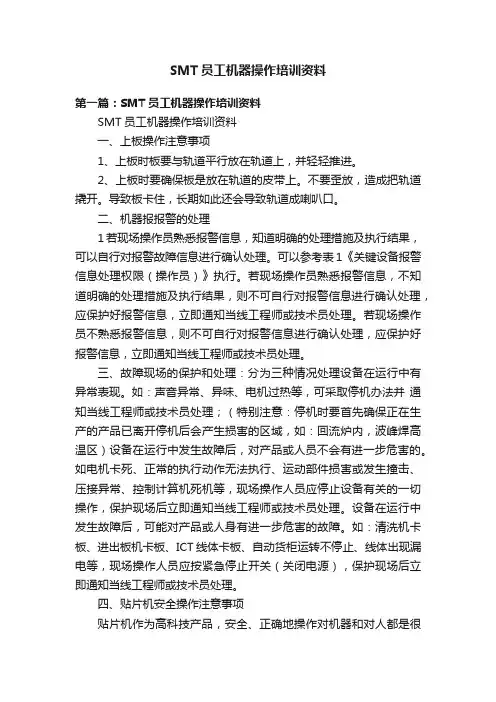

SMT员工机器操作培训资料第一篇：SMT员工机器操作培训资料SMT员工机器操作培训资料一、上板操作注意事项1、上板时板要与轨道平行放在轨道上，并轻轻推进。

2、上板时要确保板是放在轨道的皮带上。

不要歪放，造成把轨道撬开。

导致板卡住，长期如此还会导致轨道成喇叭口。

二、机器报报警的处理1若现场操作员熟悉报警信息，知道明确的处理措施及执行结果，可以自行对报警故障信息进行确认处理。

可以参考表1《关键设备报警信息处理权限（操作员）》执行。

若现场操作员熟悉报警信息，不知道明确的处理措施及执行结果，则不可自行对报警信息进行确认处理，应保护好报警信息，立即通知当线工程师或技术员处理。

若现场操作员不熟悉报警信息，则不可自行对报警信息进行确认处理，应保护好报警信息，立即通知当线工程师或技术员处理。

三、故障现场的保护和处理：分为三种情况处理设备在运行中有异常表现。

如：声音异常、异味、电机过热等，可采取停机办法并通知当线工程师或技术员处理；（特别注意：停机时要首先确保正在生产的产品已离开停机后会产生损害的区域，如：回流炉内，波峰焊高温区）设备在运行中发生故障后，对产品或人员不会有进一步危害的。

如电机卡死、正常的执行动作无法执行、运动部件损害或发生撞击、压接异常、控制计算机死机等，现场操作人员应停止设备有关的一切操作，保护现场后立即通知当线工程师或技术员处理。

设备在运行中发生故障后，可能对产品或人身有进一步危害的故障。

如：清洗机卡板、进出板机卡板、ICT线体卡板、自动货柜运转不停止、线体出现漏电等，现场操作人员应按紧急停止开关（关闭电源），保护现场后立即通知当线工程师或技术员处理。

四、贴片机安全操作注意事项贴片机作为高科技产品，安全、正确地操作对机器和对人都是很重要的。

安全地操作贴片机最基本的就是操作者应有最准确的判断，应遵循以下的基本安全规则：1.机器操作者应接受正确方法下的操作培训。

2.检查机器，更换零件或修理及内部调整时应关电源（对机器的检修都必须要在按下紧急按钮或断电源情况下进行。

《smt基础培训资料》课件一、教学内容本节课我们将学习《SMT基础培训资料》教材的第3章和第4章，详细内容包括：SMT基本概念、工艺流程、设备选择与维护，以及贴片元件的认识和使用。

二、教学目标1. 了解SMT的基本概念、工艺流程和设备选择与维护；2. 掌握常见贴片元件的类型、特点及使用方法；3. 培养学生动手操作能力和团队协作能力。

三、教学难点与重点1. 教学难点：SMT设备的操作与维护，贴片元件的识别与使用；2. 教学重点：SMT基本概念，工艺流程，常见贴片元件的类型及特点。

四、教具与学具准备1. 教具：PPT课件、SMT设备模型、贴片元件样品；2. 学具：笔记本、教材、笔。

五、教学过程1. 实践情景引入（5分钟）展示SMT设备模型，引导学生了解SMT在实际生产中的应用；介绍本节课的学习目标和内容。

2. 理论讲解（10分钟）讲解SMT基本概念、工艺流程和设备选择与维护；分析常见贴片元件的类型、特点及使用方法。

3. 例题讲解（10分钟）通过PPT展示例题，讲解SMT工艺流程中的关键步骤；引导学生掌握贴片元件的识别方法。

4. 随堂练习（5分钟）学生独立完成练习题，巩固所学知识；教师巡回指导，解答学生疑问。

5. 动手实践（20分钟）学生分组进行SMT设备模型操作，体验SMT工艺流程；教师指导学生正确使用贴片元件，完成实际操作。

学生分享学习心得，提出疑问，教师解答。

六、板书设计1. SMT基本概念、工艺流程、设备选择与维护；2. 常见贴片元件类型及特点；3. 学生练习题答案。

七、作业设计1. 作业题目：列举SMT工艺流程的三个关键步骤；识别三种常见贴片元件，并说明其特点；结合实际操作，简述SMT设备的使用与维护。

2. 答案：（1）印刷、贴片、焊接、清洗、检测；（2）电阻、电容、二极管；（3）设备使用前需检查电源、气源、设备状态；使用过程中注意设备运行状况，及时调整参数；使用后做好设备保养和清洁。

八、课后反思及拓展延伸1. 课后反思：本节课学生对SMT基本概念和工艺流程掌握较好，但在设备操作与维护方面还需加强练习；2. 拓展延伸：鼓励学生课后查阅相关资料，了解SMT行业的发展趋势和前沿技术。

SMT操作员培训手册SMT基础知识目录一、SMT简介二、SMT工艺介绍三、元器件知识四、SMT辅助材料五、SMT质量标准六、安全及防静电常识第一章SMT简介SMT 是Surface mounting technology的简写，意为表面贴装技术。

即是无需对PCB钻插装孔而直接将元器件贴装焊接到PCB表面规定位置上的焊接技术。

SMT的特点下面就是其最为突出的优点：1.组装密度高、电子产品体积小、重量轻，贴片元件的体积和重量只有传统插装元件的1/10左右，一般采用SMT之后，电子产品体积缩小40%~60%，重量减轻60%~80%。

2.可靠性高、抗振能力强。

焊点缺陷率低。

3.高频特性好。

减少了电磁和射频干扰。

4.易于实现自动化，提高生产效率。

5.降低成本达30%~50%。

节省材料、能源、设备、人力、时间各工序的工艺要求与特点：1.生产前准备●清楚产品的型号、PCB的版本号、生产数量与批号。

●清楚元器件的种类、数量、规格、代用料。

●清楚贴片、点胶、印刷程式的名称。

●有生产作业指导卡、及清楚指导卡内容。

印刷在表面贴装装配的回流焊接中，锡膏用于表面贴装元件的引脚或端子与焊盘之间的连接，有许多变量。

如锡膏、丝印机、锡膏应用方法和印刷工艺过程。

在印刷锡膏的过程中，基板放在工作台上，机械地或真空夹紧定位，用定位销或视觉来对准，用模板(stencil)进行锡膏印刷。

第三章元器件知识SMT元器件种类在SMT生产过程中，员工们会接上百种以上的元器件，了解这些元器件对我们在工作时不出错或少出错非常有用。

现在，随着SMT技术的普及，各种电子元器件几乎都有了SMT的封装。

而公司目前使用最多的电子元器件为电阻（R-resistor）、电容（C-capacitor）（电容又包括陶瓷电容—C/C ，钽电容—T/C，电解电容—E/C）、二极管（D-diode）、稳压二极管（ZD）、三极管（Q-transistor）、压敏电阻（VR）、电感线圈（L）、变压器（T）、送话器（MIC）、受话器（RX）、集成电路（IC）、喇叭（SPK）、晶体振荡器（XL）等，而在SMT中我们可以把它分成如下种类：电阻—RESISTOR 电容—CAPACITOR 二极管—DIODE 三极管—TRANSISTOR排插—CONNECTOR 电感—COIL 集成块—IC 按钮—SWITCH 等。
