GYLONGLI GL-220系列旋转式压片机技术说明书·1/3
GL-220系列旋转式压片机
技术说明书

1 技术标准
GL-220系列旋转式压片机技术性能指标及参数完全符合旋转式压片机（JB20020-2004）
国家行业标准的规定。
2 GL-220系列旋转式压片机的使用条件

2.1 颗粒均匀、不潮湿，颗粒比例不少于三分之二。
2.2 颗粒大小范围：14－60目，具有良好的可压性及流动性。
2.3 设备应贮存在相对湿度不大于86%，室温不高于35℃，并有遮蔽和通风性好的场所。
2.4 高速压片机工作环境条件应符合GMP要求。
2.5 电源制式应为380V，50Hz，三相五线制，N线和PE线不能相互干扰。
3 GL-220系列旋转式压片机技术参数

型 号 ZP 14 ZP 16
冲 模 数
14 16
最高产量（tablets/h）
42,000 48,000
最大压片直径(mm)
25 16
最大异形长轴尺寸(mm)
25 19
最大填充深度(mm)
20 16
最大片厚（mm）
8
最大主压力(kN)
80
最大预压力(kN)
10
主电机功率(kW)
3.2
电 源
3AC/380V / 50Hz
外形尺寸 (L×W×H) (mm)
798×965×1,675
设备重量(kg)
900
空载噪声值（dB（A）） ≤82
4 GL-220系列旋转式压片机主要功能

4.1采用可编程控制器与触摸屏全自动控制，自动控制药片重量，具有自动批量剔废功能。
4.2 采用彩色触摸屏，具有主压力平均值显示、单值显示功能、自动显示故障，并自动停机、
报警及帮助菜单。
4.3 三个手轮分别用于调整填充深度、预压力和主压力（片厚）。
北京国药龙立科技有限公司 0805
GYLONGLI GL-220系列旋转式压片机技术说明书·2/3
4.4 稀油自动润滑系统的润滑油量可通过调整时间间隔自动控制，具有润滑油不足显示报警、
润滑压力故障报警和自动停机保护功能；脂润滑点采用油枪定时加注润滑脂。
4.5 主电机采用变频调速，转速连续可调，并有产量上、下限控制功能。
4.6 具有主压力过载保护功能。
4.7 具有电控系统保护、主电机过载保护等多种自动保护功能，以及紧急停车、累计运行时间、
机器参数修改权限密码设置等功能。
5 GL-220系列旋转式压片机主要结构特征

5.1 片剂压制为预压和主压两次成型，主压力采用弹簧支撑装置。
5.2 采用固定转速、双叶轮加料器强迫给料系统；单提升结构导轨盘。
5.3 压片室四周为有机玻璃门窗，通过气弹簧支撑玻璃门窗，具有门窗开启保护功能；室内有
吸粉装置；顶部有顶罩。
5.4 与药品接触的零部件材质，如给料系统、中冲盘及出片装置等全部采用不锈钢或无毒高分
子材料。
5.5 整机外露表面采用拉丝处理。
6 GL-220系列旋转式压片机配置状态说明

6.1 电气控制系统主要元器件均为进口品牌产品，可编程控制器采用日本三菱公司Q系列产品，
彩色触摸屏是日本富士公司产品，低压电器件为西门子公司产品。其余的元器件及控制线
缆等符合CCC认证标准。
6.2 门、窗保护以及有关安全、警示、操作方向等标志，按产品CE认证中“机械指令”的要
求执行。
6.3 主电机变频器采用台湾台达公司产品。
6.4 稀油润滑系统采用美国贝奇尔公司产品。
6.5 主传动采用精密蜗轮副减速器。
6.6 主要传动机构所用轴承，全部采用进口或国内名牌E、D级产品。
6.7 中冲盘采用不锈钢材料，中冲盘通过先进的淬火工艺处理，更适合压制中药片剂；上、下
冲孔加装含油轴承。

7 GL-220系列旋转式压片机选用配置
北京国药龙立科技有限公司 0805

GYLONGLI GL-220系列旋转式压片机技术说明书·3/3
GL-220系列旋转式压片机
选用配置

序号 代码 项目描述 供方代表 需方代表
1
X02 单片剔废功能组合

2
X09 压制环形片功能（14冲)

3
X10 数据通讯功能

4 X11 随机打印装置
5
X13 料桶振荡功能

6
X15 压制球形片功能

合集下载

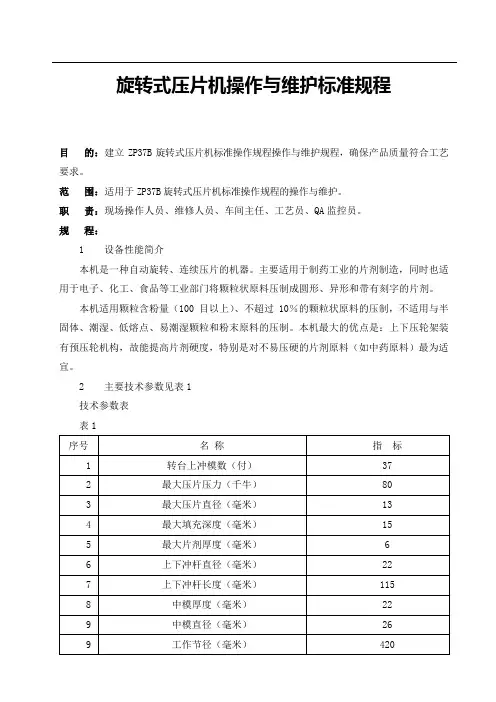

旋转式压片机操作与维护标准规程
