电子元件培训教材(1)

第一章 WEEE 及 RoHS环境管理物质第一节绪论一、目前全球几大环境问题：◈温室效应，全球气候变化无常◈臭氧层被消耗、破坏◈能源危机◈酸雨◈水资源污染◈海洋污染◈生态环境恶化，物种灭绝◈城市一半污染◈土地沙漠化二、著名环保公约：◈京都议定书（Kyoto Protocol）(1997/12/11)：管制温室气体排放包括：CO2、CH4、N2O、HFCS、PFCS、SF6。

◈气候变化纲要公约（The Framework Convention on Climate Change,FCCC）（1992/6）：抑制温室气体排放。

◈巴塞尔公约（1989/3）禁止有害废弃物越境移动及规范的国内处理的原则。

◈蒙特利尔议定书（Montreal Protocol ）（1987/9）：控制甲级溴化物、氟氯碳化物(CFCS)排放量，明确CFCS和海龙的削减时程。

◈斯德哥尔摩公约（2001/5）纳入管制的12项POPS多数为条虫剂或工业化学品。

◈鹿特丹公约（1998/9）管制的化学品及农药共计31项。

三、知识1、欧盟欧洲联盟（简称欧盟 European Union）,是由欧洲共同体发展而来的，是一个集政治实体和经济实体于一身、在世界上具有重要影响的区域一体化组织。

1991年12月，欧洲共同体在马戡春播持里赫特首脑会议通过《欧洲联盟条约》（简称《马约》）。

1993年11月1日，《马约》正式生效，欧盟诞生；它包括25个成员国，4.65亿人口，总部设在比利时首都布鲁塞尔。

2、欧盟成员国◆第一批加入：法国、德国、意大利、荷兰、比利时、卢森堡；◆第二批加入：英国、丹麦、爱尔兰、希腊、西班牙、葡萄牙。

以上为原欧洲共同体12国。

◆第三批加入：奥地利、瑞典、芬兰；◆第四批加入（2004年5月1日）：塞浦路斯、匈牙利、捷克、爱沙尼亚、拉托维亚、立陶宛、马耳他、波兰、斯洛伐克、斯洛文尼亚。

3、指令按照欧盟的法律，欧盟条例和规定分四等：法规、指令、决定和建议。

电子元器件基础知识培训教材一、引言在现代电子技术领域，电子元器件是构成各种电子设备的基础。

无论是简单的电路还是复杂的系统，都离不开电子元器件的作用。

了解电子元器件的基础知识，对于从事电子技术相关工作的人员以及电子爱好者来说，都是至关重要的。

二、电子元器件的分类（一）电阻器电阻器是限制电流流动、调节电路中电压和电流比例的元件。

其主要参数包括电阻值、功率、精度等。

电阻器根据制造材料和结构的不同，可分为碳膜电阻、金属膜电阻、绕线电阻等。

（二）电容器电容器是储存电荷的元件，常用于滤波、耦合、旁路等电路中。

电容器的主要参数有电容值、耐压值、介质材料等。

常见的电容器有电解电容、陶瓷电容、钽电容等。

（三）电感器电感器能够储存磁场能量，在电路中主要用于滤波、谐振、变压等。

其主要参数包括电感量、品质因数、额定电流等。

常见的电感器有空心电感、磁芯电感等。

（四）二极管二极管具有单向导电性，常用于整流、检波、稳压等电路。

常见的二极管有整流二极管、稳压二极管、发光二极管等。

（五）三极管三极管是一种具有放大作用的半导体器件，可用于放大、开关等电路。

根据结构和工作原理的不同，三极管分为 NPN 型和 PNP 型。

（六）集成电路集成电路是将多个电子元器件集成在一块芯片上的器件，具有体积小、性能高、可靠性强等优点。

常见的集成电路有运算放大器、微处理器、存储器等。

三、电子元器件的识别（一）电阻器的识别电阻器的阻值通常标注在其表面，可以通过色环法或直接标注数字来表示。

色环法是通过不同颜色的环来表示电阻值和精度，需要记住相应的颜色代码。

数字标注则直接给出电阻值和精度。

（二）电容器的识别电容器的电容值和耐压值通常也标注在其表面。

电解电容一般会直接标注电容值和耐压值，而陶瓷电容等小容量电容则可能使用数字代码来表示电容值。

（三）电感器的识别电感器的电感量通常标注在其外壳上，有些电感器可能没有标注，需要通过测量来确定。

（四）二极管的识别二极管的极性可以通过其外壳上的标记来判断，一般来说，有银色环或白色环的一端为负极。

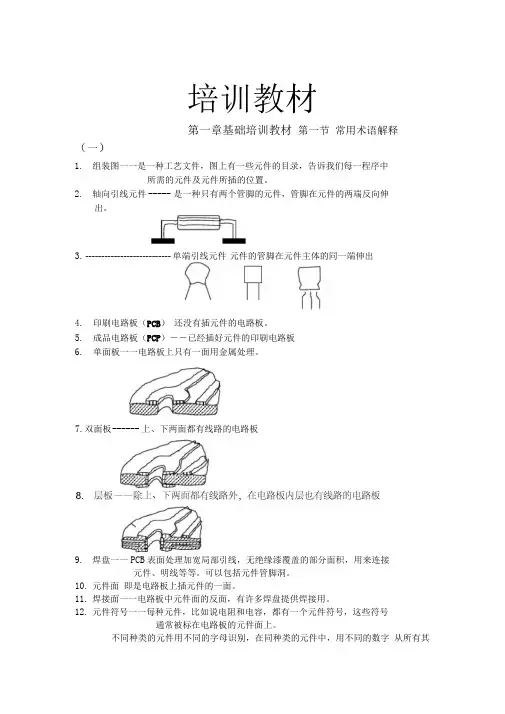

培训教材第一章基础培训教材 第一节 常用术语解释（一）1. 组装图一一是一种工艺文件，图上有一些元件的目录，告诉我们每一程序中所需的元件及元件所插的位置。

2. 轴向引线元件 ----- 是一种只有两个管脚的元件，管脚在元件的两端反向伸出。

3. --------------------------- 单端引线元件 元件的管脚在元件主体的同一端伸出4. 印刷电路板（PCB ） 还没有插元件的电路板。

5. 成品电路板（PCP ）――已经插好元件的印刷电路板6. 单面板一一电路板上只有一面用金属处理。

9. 焊盘一一PCB 表面处理加宽局部引线，无绝缘漆覆盖的部分面积，用来连接元件、明线等等。

可以包括元件管脚洞。

10. 元件面 即是电路板上插元件的一面。

11. 焊接面一一电路板中元件面的反面，有许多焊盘提供焊接用。

12. 元件符号一一每种元件，比如说电阻和电容，都有一个元件符号，这些符号通常被标在电路板的元件面上。

不同种类的元件用不同的字母识别，在同种类的元件中，用不同的数字从所有其7.双面板 ------ 上、下两面都有线路的电路板它项目中识别出来。

例：电容的元件符号为C, 一块电路板上有7个电容，可分别表示为 C4 C5 C10 C15 C16 C39 C4Q母板一一插着子板的电路板是母板。

子板常插入母板的插座中。

金属化孔（PTH ――金属管穿过电路板孔洞的表面，连接双面板上的两面 电路，在多层板中还起到连接内部电路的作用。

连接孔一一那些一般不用来插元件和布明线的金属化孔。

极性元件 有些元件，插入电路板时必需定向，否则元件就有可能在测试时被融化或发生爆炸。

极性标志一一在印刷电路板上，极性元件的位置印有极性符号，以方便正确 插入元件前对元件管脚预先整型，经过预先整型的管脚插入板时有“劈 啪”声，管脚不需要再打弯。

第一节 常用术语解释（二） 1.空焊一一零件脚或引线脚与锡垫间没有锡或其它因素造成没有接合。

培训教材目录第一章基础培训教材第一节常用术语解释（一） (1)1．组装图 (1)2．轴向引线元件 (1)3．单端引线元件 (1)4．印刷电路板 (1)5．成品电路板 (1)6．单面板 (1)7．双面板 (1)8．层板 (2)9．焊盘 (2)10．元件面 (2)11．焊接面 (2)12．元件符号 (2)13．母板 (2)14．金属化孔(PTH） (2)15．连接孔 (2)16．极性元件 (2)17．极性标志 (2)18．导体 (2)19．绝缘体 (2)20．半导体 (3)21．双面直插 (3)22．套管 (3)23．阻脚 (3)24．管脚打弯 (3)25．预面型 (3)第一节常用术语解释（二） (4)1．空焊 (4)2．假焊 (4)3．冷焊 (4)4．桥接 (4)5．错件 (4)6．缺件 (4)7．极性反向 (4)8．零件倒置 (4)9．零件偏位 (4)10．锡垫损伤 (4)11．污染不洁 (4)12．爆板 (4)13．包焊 (4)14．锡球 (4)15．异物 (4)16．污染 (4)17．跷皮 (4)18板弯变形 (4)19．撞角、板伤 (4)20．爆板 (4)21．跪脚 (4)22．浮高 (4)23．刮伤 (4)24．PCB板异物 (4)25．修补不良 (4)26．实体 (5)27．过程 (5)28．程序 (5)29．检验 (5)30．合格 (5)31．不合格 (5)32．缺陷 (5)33．质量要求 (5)34．自检 (5)35．服务 (5)第二节电子元件基础知识 (6)（一）阻器和电容器 (6)1．种类 (6)2．电阻的单位 (6)3．功率 (6)4．误差 (6)5．电阻的标识方法·····················6—86．功率电阻 (8)7．电阻网络························8—98．电位器 (9)9．热敏电阻器 (9)10．可变电阻器 (9)（二）电容器 (10)1．概念和作用 (10)2．电路符号 (10)3．类型 (10)4．电容量 (10)5．直流工作电压 (10)6．电容器上的工程编码 (10)7．习题·························11-12二、变压器（Transformer）和电感器（Inductor） (13)（一)变压器 (13)（二)电感器 (13)三、二极管（diodc) (14)1．稳压二极管 (14)2．发光二极管(LED） (14)四、三极管（triode) (15)1．习题 (16)五、晶体(crystal） (17)六、晶振（振荡器） (17)七、集成电路(IC） (17)八、稳压器 (18)九、IC插座（Socket) (18)十、其它各种元件 (19)1．开关（Rwitch） (19)2．继电器（Relayo） (20)3．连接器(Connector) (20)4．混合电(mixed circuit） (20)5．延迟器 (20)6．篇程连接器 (20)7．保险丝(fuse） (20)8．光学显示器（optic monitor) (20)9．信号灯（signal lamp） (20)十一、静电防护知识 (20)1．手带 (21)2．脚带 (21)3．工作台表层材料 (21)4．导电地板胶和导电腊 (21)5．导电框 (21)6．防静电袋 (22)7．空气电离器 (22)8．抗静电链 (22)十二、储蓄过程 (23)十三、元件符号归类 (23)一、公司产品生产工艺流程 (24)二、插件技术 (24)1．电阻的安装 (24)2．电容的插装························25—263．二极管的插装 (27)4．三极管的安装 (27)5．晶体的安装 (27)6．振荡器的安装 (27)7．IC的安装 (27)8．电感器的发装 (27)9．变压器的安装 (27)三、补焊技术 (28)四、测试技术..........................28-29第二章品质管制的演进史.. (30)第一节、品质管制演进史 (30)一、品质管制的进化史 (30)第二节、品管教育之实施 (31)一、品质意识的灌输 (31)二、品管方法的训练及导入 (32)三、全员参与，全员改善 (33)第三节品管应用手法 (34)一、层别法 (34)二、柏拉图法··························35/36三、特性要因图法 (37)（一）特性要因图使用步骤 (37)（二）特性要因图与柏拉图之使用 (38)（三）特性要因图再分析 (38)四、散布图法 (39)五、直方图法 (40)六、管制图法 (41)（一）管制图的实施循环 (41)（二）管制图分类 (42)1．计量值管制图 (42)2．计数值管制图 (42)（三)X—R管制图 (43)七、查核表（Check Sheet）····················44/45第四节品管抽样检验 (46)（一）抽样检验的由来 (46)（二）抽样检验的定义 (46)（三）用语说明 (46)1．交货者及检验收者 (46)2．检验群体 (46)3．样本 (46)4．合格判定个数 (46)5．合格判定值 (46)6．缺点 (46)7．不良品 (47)四、抽样检验的型态分类 (47)1．规准型抽样检验 (47)2．选别型抽样检验 (47)3．调整型的抽样检验 (47)4．连续生产型抽样检验 (47)五、抽样检验与全数检验之采用 (48)1．检验的场合 (48)2．适应全数检验的场合 (48)六、抽样检验的优劣 (48)1．优点 (48)2．缺点 (48)七、规准型抽样检验 (48)1．允收水准（Acceptable Quality Level） (48)2．AQL型抽样检验 (49)八、MIL-STD-105EⅡ抽样步骤···················49/50九、抽取样本的方法 (50)第三章5S 活动与ISO9000知识第一节5S活动 (51)一、5S活动的兴起 (51)二、定义 (51)三、整理整顿与5S活动·······················52/53四、推行5S活动的心得 (54)五、5S活动的作用 (54)第二节ISO9000基础知识 (55)一、前言 (55)二、ISO9000：94版标准的构成 (55)三、重要的术语 (5556)四、现场质量管理 (56)1．目标 (56)2．精髓 (56)3．任务 (56)4．要求 (57)ISO9001：2000版 (58)1．范围 (58)2．参考标准 (58)3．名词与定义 (58)4．品质管理系统···························58/69。

电子元器件基础知识培训教材第一章：概述1.1电子元器件的定义与分类电子元器件是指为实现电子电路功能，具有一定电气性能和独立功能的电子元件和器件的总称。

根据功能和用途的不同，电子元器件可分为被动元器件和主动元器件两大类。

1.2电子元器件的重要性电子元器件是电子设备的基础，其性能直接影响到电子设备的性能、质量和可靠性。

随着科技的发展，电子元器件在各个领域的应用越来越广泛，对人类生活产生了深远的影响。

第二章：被动元器件2.1电阻器电阻器是一种被动电子元件，其主要功能是限制电流的流动，产生电压降。

电阻器按材料可分为碳膜电阻、金属膜电阻、线绕电阻等。

按功率可分为小功率电阻、中功率电阻和大功率电阻。

2.2电容器电容器是一种储存电荷的被动电子元件，其主要功能是滤波、旁路、耦合和振荡等。

电容器按材料可分为陶瓷电容器、铝电解电容器、钽电解电容器等。

按结构可分为固定电容器、可变电容器和可调电容器。

2.3电感器电感器是一种储存能量的被动电子元件，其主要功能是滤波、隔直、共模抑制和信号传输等。

电感器按结构可分为空芯电感、磁芯电感和绕线电感等。

按用途可分为滤波电感、振荡电感和传感器电感等。

第三章：主动元器件3.1二极管二极管是一种具有单向导电性的主动电子元件，其主要功能是整流、稳压、调制和限幅等。

二极管按材料可分为硅二极管和锗二极管。

按结构可分为点接触二极管和面接触二极管。

3.2晶体管晶体管是一种具有放大和开关功能的主动电子元件，其主要功能是放大、开关、稳压和信号处理等。

晶体管按结构可分为双极型晶体管（BJT）和场效应晶体管（FET）。

按材料可分为硅晶体管和锗晶体管。

3.3集成电路集成电路是一种将大量电子元器件集成在一块半导体芯片上的主动电子元件，其主要功能是实现复杂的电子电路功能。

集成电路按功能可分为模拟集成电路、数字集成电路和模拟/数字混合集成电路。

第四章：电子元器件的检测与选型4.1电子元器件的检测方法电子元器件的检测方法主要包括外观检查、尺寸测量、电气性能测试和可靠性试验等。

电子厂新员工基础理论培训教材拟制：赵建第一部分电子元件的认识13></a>.1电阻器是电路元件中应用最广泛的一种，在电子设备中约占元件总数的30%以上，其质量的好坏对电路工作的稳定性有极大影响。

它的主要用途是稳定和调节电路中的电流和电压，其次还作为分流器，分压器，阻抗匹配和负载使用。

1.2电阻的特性a、电阻没有极性也没有方向；b、电阻不能产生电荷也不能存储电荷；c、一般的电阻都是线性电阻·1.3.电阻的基本单位1.4. 公司常用电阻：a: 贴片电阻表示方法阻值R=10＊103 ohm=10Kohmb：色环电阻表示方法色环颜色所代表的数字或意义色别第一色环最大一位数字第二色环第二位数字第三色环应乘的数第四色环误差棕1110红22100橙31000黄4410000绿55100000蓝66 1000000紫77 10000000灰88 100000000白99 1000000000黑1金0.1±5%银0.01±10%无色±20%2. 电容简介2.1电容是一种能贮存电荷的组件，在电路应用中作隔直流、通交流及旁路，滤波和耦合、采样保护等作用·在电路中的符合是C·2.2电容的单位电容的单位是法拉( F ).1F=103mF=106uF=109nF=1012pF 例贴片电容102容值C =10*102pF = 1000pF 2.3电容的特性电解电容有正负极性之分.使用时若极性插反,则内部击穿而造成器件爆裂。

电解电容器上都印有电容值及耐压值.极性也标示其上.(见下图)注：万用表也可检测其容值。

3.0电感的介绍3.1 电感能储存能量,在电路中作通直流、隔交流，高频滤波，振荡等作用·无极性·在电路中用L 表示·3.2单位：亨利( H )1H = 1000mH1mH = 1000uH4.0二极管简介a. 其内部具有一个PN结，外部具有两个电极的半导体器件·b. 二极管有正、负极性之分.c. 二极管有两个工作状态:处于正偏时导通,两端电压为0.6-0.8V,反偏时截止。

电子元器件基本知识------------------------------- (1) 工艺基础知识------------------------------------ (8)SMT基础知识---------------------------------- (19)防静电基础知识 ------------------------------- (29)安全基础知识---------------------------------- (31)质量基础知识---------------------------------- (35)综合评价判据表-------------------------------- (44)安全检查要求---------------------------------- (49)主编：质量管理部排版校对：质量管理部资料审核：电子元器件基本知识-------------工艺基础知识------------------防静电基础知识----------------SMT基础知识------------------ 车间安全基础知识------------------质量基础知识------------------ 部品部生产技术部、惠州PE部生产技术部、惠州PE部动力设备管理部、惠州PE部、SMT质量管理部质量管理部电子元器件基本知识、电阻的特性电阻是指对电流具有阻碍作用的器件，它们用来阻止电子流动。

符号: 线性电阻器上流过的电流与电压之间呈正比关系，可用欧姆定律来表示：R=U/I二、 电阻器主要有分压、限流等作用电阻在电路中的符号为：“七 电阻的单位换算1M Q （兆欧）=103K Q （千欧）=106 Q三、 电阻的识别（一） 色环法：1、电阻器的国际色标分为 4色环和5色环1234色 色 色 色 环环环环国际色标4圈色环特征色第1色环第1位有效数字 第2色环 第2位有效数字 第3色环 倍乘因数第4色环 容差无色 — — —+20% 银 — — X 10-2 Q +10% 金 ——X 10-1 Q +5%黑 0 0 X 100Q棕 1 1 X 101 Q +1% 红 2 2 X 102 Q +2%橙 3 3 X 103Q黄 4 4 X 104Q绿 5 5 X 105 Q +0.5% 蓝 6 6 X 106 Q +0.25% 紫 7 7 X 107 Q +0.1% 灰 8 8 X 108 Q +50% 白 99X 109 Q-20%黄 紫 红 金4 7 102Q +5% =4700 Q +5鴻差第3位有效数字综合评价判据表 安全检查判据表质量管理部 质量管理部R 单位：Q （欧姆） 第1位有效数字第丐色环第4色环第3色环第2色环第1色环第2位有效数字位有效数字倍乘因数容差特征色 第1色环第1位有效数字 第2色环 第2位有效数字 第3色环第3位有效数字 第4色环 倍乘因数第5色环 误差无色 — — — —+20% 银 — — — X 10-2 Q +10% 金 ———X 10-1 Q +5%黑 0 0 0 X 100Q棕 1 1 1 X 101 Q +1% 红 2 2 2 X 102 Q +2%橙 3 3 3 X 103Q黄 4 4 4 X 104Q绿 5 5 5 X 105 Q +0.5% 蓝 6 6 6 X 106 Q +0.25% 紫 7 7 7 X 107 Q +0.1% 灰 8 8 8 X 108 Q +50% 白999X 109 Q-20%棕 灰 紫 橙 红1 8 7X 10匕 +2% =187K Q助记口决：黑0棕1红2橙3黄4绿5蓝6紫7灰8白9!2、我司小功率熔断电阻色标为了能在外观上区分小功率熔断电阻的功率，我司要求供应商在小功率熔断电阻原来四个色环的精度环后面再加一 个代表功率的色环。
