各类电子元件培训教材

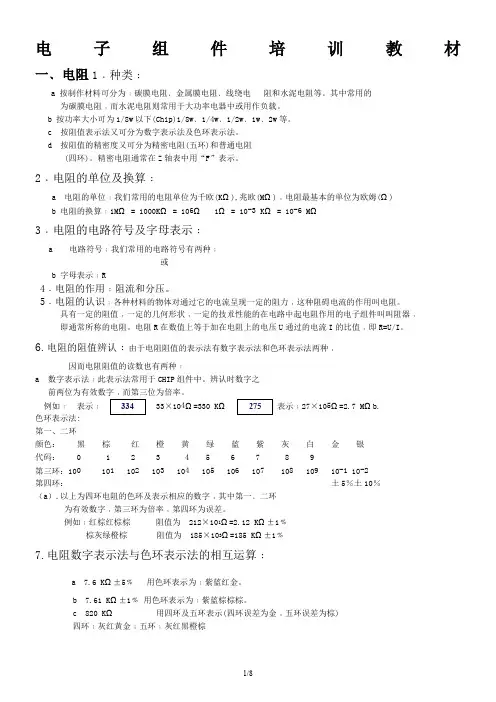

电子组件培训教材一﹑电阻1﹒种类﹕a 按制作材料可分为﹕碳膜电阻﹑金属膜电阻﹑线绕电阻和水泥电阻等。

其中常用的为碳膜电阻﹐而水泥电阻则常用于大功率电器中或用作负载。

b 按功率大小可为1/8w以下(Chip)1/8w﹑1/4w﹑1/2w﹑1w﹑2w等。

c 按阻值表示法又可分为数字表示法及色环表示法。

d 按阻值的精密度又可分为精密电阻(五环)和普通电阻(四环)。

精密电阻通常在Z轴表中用“F”表示。

2﹒电阻的单位及换算﹕a 电阻的单位﹕我们常用的电阻单位为千欧(KΩ),兆欧(MΩ)﹐电阻最基本的单位为欧姆(Ω)b 电阻的换算﹕1MΩ = 1000KΩ = 106Ω 1Ω = 10-3 KΩ = 10-6 MΩ3﹒电阻的电路符号及字母表示﹕a 电路符号﹕我们常用的电路符号有两种﹕或b 字母表示﹕R4﹒电阻的作用﹕阻流和分压。

5﹒电阻的认识﹕各种材料的物体对通过它的电流呈现一定的阻力﹐这种阻碍电流的作用叫电阻。

具有一定的阻值﹐一定的几何形状﹐一定的技朮性能的在电路中起电阻作用的电子组件叫叫阻器﹐即通常所称的电阻。

电阻R在数值上等于加在电阻上的电压U通过的电流I的比值﹐即R=U/I。

6.电阻的阻值辨认﹕由于电阻阻值的表示法有数字表示法和色环表示法两种﹐因而电阻阻值的读数也有两种﹕a 数字表示法﹕此表示法常用于CHIP组件中。

辨认时数字之前两位为有效数字﹐而第三位为倍率。

例如﹕表示﹕×104Ω=330 KΩ表示﹕27×105Ω=2.7 MΩb.色环表示法:第一、二环颜色：黑棕红橙黄绿蓝紫灰白金银代码： 0 1 2 3 4 5 6 7 8 9第三环：100 101 102 103 104 105 106 107 108 109 10-1 10-2 第四环：土5％土10％（a）.以上为四环电阻的色环及表示相应的数字﹐其中第一﹑二环为有效数字﹐第三环为倍率﹐第四环为误差。

例如﹕红棕红棕棕阻值为 212×101Ω=2.12 KΩ±1﹪棕灰绿橙棕阻值为 185×103Ω=185 KΩ±1﹪7.电阻数字表示法与色环表示法的相互运算﹕a 7.6 KΩ±5﹪用色环表示为﹕紫蓝红金。

电子元器件基础知识培训教材一、引言在现代电子技术领域，电子元器件是构成各种电子设备的基础。

无论是简单的电路还是复杂的系统，都离不开电子元器件的作用。

了解电子元器件的基础知识，对于从事电子技术相关工作的人员以及电子爱好者来说，都是至关重要的。

二、电子元器件的分类（一）电阻器电阻器是限制电流流动、调节电路中电压和电流比例的元件。

其主要参数包括电阻值、功率、精度等。

电阻器根据制造材料和结构的不同，可分为碳膜电阻、金属膜电阻、绕线电阻等。

（二）电容器电容器是储存电荷的元件，常用于滤波、耦合、旁路等电路中。

电容器的主要参数有电容值、耐压值、介质材料等。

常见的电容器有电解电容、陶瓷电容、钽电容等。

（三）电感器电感器能够储存磁场能量，在电路中主要用于滤波、谐振、变压等。

其主要参数包括电感量、品质因数、额定电流等。

常见的电感器有空心电感、磁芯电感等。

（四）二极管二极管具有单向导电性，常用于整流、检波、稳压等电路。

常见的二极管有整流二极管、稳压二极管、发光二极管等。

（五）三极管三极管是一种具有放大作用的半导体器件，可用于放大、开关等电路。

根据结构和工作原理的不同，三极管分为 NPN 型和 PNP 型。

（六）集成电路集成电路是将多个电子元器件集成在一块芯片上的器件，具有体积小、性能高、可靠性强等优点。

常见的集成电路有运算放大器、微处理器、存储器等。

三、电子元器件的识别（一）电阻器的识别电阻器的阻值通常标注在其表面，可以通过色环法或直接标注数字来表示。

色环法是通过不同颜色的环来表示电阻值和精度，需要记住相应的颜色代码。

数字标注则直接给出电阻值和精度。

（二）电容器的识别电容器的电容值和耐压值通常也标注在其表面。

电解电容一般会直接标注电容值和耐压值，而陶瓷电容等小容量电容则可能使用数字代码来表示电容值。

（三）电感器的识别电感器的电感量通常标注在其外壳上，有些电感器可能没有标注，需要通过测量来确定。

（四）二极管的识别二极管的极性可以通过其外壳上的标记来判断，一般来说，有银色环或白色环的一端为负极。

电子元件基础知识一、常用的元器件及其代号1、目前在我司产品中常用的元器件有：电阻、电容、电感、二极管、三极管、变压器、继电器、芯片、功率管、发光管二极管、数码管、LCD、VFD、保险管、开关、蜂鸣器、电池、光电管、振荡管、等等、、、、2、常用器件在PCB上的符号标识：整流二极管（D）、开关二极管（D）、稳压二极管（ZD）、发光二极管等（LED）、三极管（Q）、电解电容（C、EC、E）、芯片（U、IC）、排阻（RA）、蜂鸣器（BUZ）、可控硅（TR）、变压器（T、TRANS）、互感器（CT）、继电器（RY）、数码管（LED）、液晶显示屏（LCD）真空显示屏（VFD）普通电阻（R）、压敏电阻（ZR、ZNR）、瓷片电容（C）、聚丙稀电容（C）、塑封电容（C）、X电容（C）、Y电容（C）、独石电容（C）、晶振（CSA）、陶振（CRY）、电感（L）、保险管（FUSE）、按键（SW）等。

3、电子方面常用单位：电压的单位为伏特（V），电流的单位为安培（A），功率的单位为瓦特（W），频率的单位为赫兹（Hz），电阻是欧姆（Ω），电容是法拉（F），电感是亨利（H）。

4、以下介绍电阻、电容、电感、变压器、二极管、三极管、继电器、开关、发光管、连接器、蜂鸣器、晶振、保险丝管；二、电阻器（简称电阻）各种材料的物体对通过它的电流呈现一定的阻力﹐这种阻碍电流的作用叫电阻。

具有一定的阻值﹐一定的几何形状﹐一定的技朮性能的在电路中起电阻作用的电子组件叫电阻器﹐即通常所称的电阻。

它是利用金属或非金属材料具有电阻的特性制成的便于使用安装的电子元件；电阻R 在数值上等于加在电阻上的电压U 通过的电流I 的比值﹐即R=U/I 。

1、作用：在电路中阻碍电流通过；具体可为降低电压、分配电压、限制电流电压等。

2、电阻按结构可分为A 、固定电阻：碳膜、金膜、氧化膜电阻等；B 、可调电阻：电位器等；C 、特殊电阻；热敏电阻、压敏电阻、湿敏电阻、熔断电阻 3、电阻的主要技术参数为：标称阻值、阻值误差、额定功率等； 4、按功率大小可为1/8w ﹑1/4w ﹑1/2w ﹑1w 、2w 等。

电子元件基础知识培训一、电阻1、电阻的外观、形状如下图示：2、电阻在底板上用字母R （Ω）表示、图形如下表示：从结构分有：固定电阻器和可变电阻器3、电阻的分类： 从材料分有：碳膜电阻器、金属膜电阻器、线绕电阻器、热敏电阻等 从功率分有：1/16W 、1/8W 、1/4W(常用)、1/2W 、1W 、2W 、3W 等4、电阻和单位及换算：1M Ω(兆欧姆)＝1000K Ω（千欧姆）＝1000'000Ω(欧姆) 一种用数字直接表示出来5电阻阻值大小的标示 四道色环电阻 其中均有一 一种用颜色作代码间接表示 五道色环电阻 道色环为误 六道色环电阻 差值色环 四道色环电阻的识别方法如下图 五道色环电阻的识别方法如下图常用四道色环电阻的误差值色环颜色 常用五道色环电阻的误差值色是 是金色或银色，即误差值色环为第四 棕色或红色，即第五道色环就是误 道色环，其反向的第一道色环为第一 差色环，第五道色环与其他色环相 道色环。

隔较疏，如上图，第五道色环的反向第一道即为第一道色环。

四道色环电阻阻值的计算方法： 阻值＝第一、第二道色环颜色代表的数值×10即上图电阻的阻值为：33×10＝33Ω（欧姆）第三道色不订所代表的数值 0五道色环电阻阻值的计算方法： 阻值＝第一、二、三道色环颜色所代表的数值×10即上图电阻阻值为：440×10＝4.4Ω（欧姆） 7、电阻的方向性：在底板上插件时不用分方向。

二：电容1、 电容的外观、形状如下图示：2、 电容在底板上用字母C 表示，图形如下表示：从结构上分有：固定电容和可调电容3电容的分类 有极性电容：电解电容、钽电容 从构造上分有：无极性电容：云母电容、纸质电容、瓷片电容 4、 电容的标称有容量和耐压之分电容容量的单位及换算：1F ”(法拉)＝10 u F(微法)＝10 pF （皮法） 5、 电容容量标示如下图：100uF ∕25V 47uF ∕25V 0.01 uF 0.01uF ∕1KV 0.022uF ∕50V上图的瓷片电容标示是用103来表示的，其算法如下：10×10＝0.01 uF ＝10000 pF 另电容的耐压表示此电容只能在其标称的电压范围内使用，如超过使用电压范围则会损坏炸裂或失效。

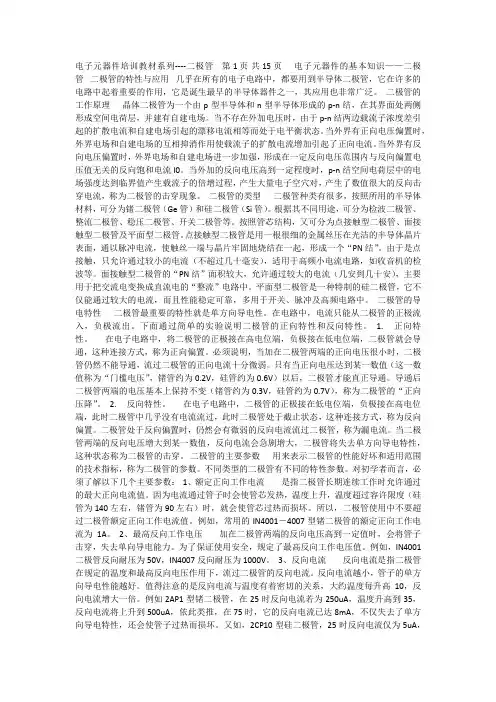

电子元器件培训教材系列----二极管第 1 页共 15 页电子元器件的基本知识——二极管二极管的特性与应用几乎在所有的电子电路中，都要用到半导体二极管，它在许多的电路中起着重要的作用，它是诞生最早的半导体器件之一，其应用也非常广泛。

二极管的工作原理晶体二极管为一个由p型半导体和n型半导体形成的p-n结，在其界面处两侧形成空间电荷层，并建有自建电场。

当不存在外加电压时，由于p-n 结两边载流子浓度差引起的扩散电流和自建电场引起的漂移电流相等而处于电平衡状态。

当外界有正向电压偏置时，外界电场和自建电场的互相抑消作用使载流子的扩散电流增加引起了正向电流。

当外界有反向电压偏置时，外界电场和自建电场进一步加强，形成在一定反向电压范围内与反向偏置电压值无关的反向饱和电流I0。

当外加的反向电压高到一定程度时，p-n结空间电荷层中的电场强度达到临界值产生载流子的倍增过程，产生大量电子空穴对，产生了数值很大的反向击穿电流，称为二极管的击穿现象。

二极管的类型二极管种类有很多，按照所用的半导体材料，可分为锗二极管（Ge管）和硅二极管（Si管）。

根据其不同用途，可分为检波二极管、整流二极管、稳压二极管、开关二极管等。

按照管芯结构，又可分为点接触型二极管、面接触型二极管及平面型二极管。

点接触型二极管是用一根很细的金属丝压在光洁的半导体晶片表面，通以脉冲电流，使触丝一端与晶片牢固地烧结在一起，形成一个“PN结”。

由于是点接触，只允许通过较小的电流（不超过几十毫安），适用于高频小电流电路，如收音机的检波等。

面接触型二极管的“PN结”面积较大，允许通过较大的电流（几安到几十安），主要用于把交流电变换成直流电的“整流”电路中。

平面型二极管是一种特制的硅二极管，它不仅能通过较大的电流，而且性能稳定可靠，多用于开关、脉冲及高频电路中。

二极管的导电特性二极管最重要的特性就是单方向导电性。

在电路中，电流只能从二极管的正极流入，负极流出。

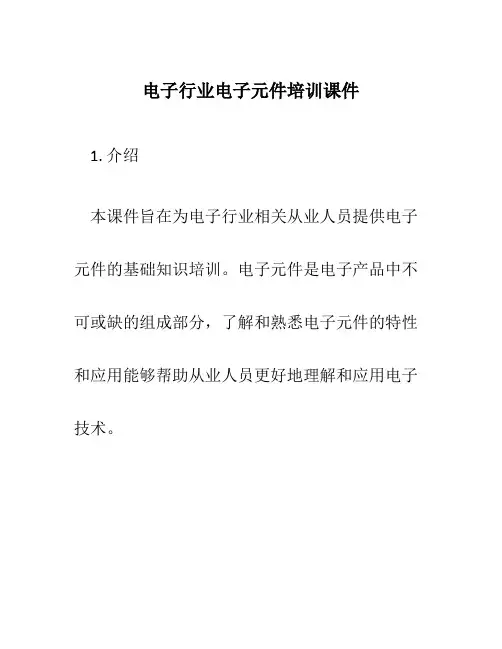

电子行业电子元件培训课件1. 介绍本课件旨在为电子行业相关从业人员提供电子元件的基础知识培训。

电子元件是电子产品中不可或缺的组成部分，了解和熟悉电子元件的特性和应用能够帮助从业人员更好地理解和应用电子技术。

2. 电子元件的分类电子元件可以根据其功能和特性进行分类。

常见的电子元件分类如下：2.1. 有源元件有源元件是指能够在电路中产生能量的元件，如晶体管和集成电路。

有源元件通常需要外部电源供电才能正常工作。

2.2. 无源元件无源元件是指不能产生能量的元件，如电阻器、电容器和电感器。

无源元件通常用于对电流、电压和功率进行控制和调整。

2.3. 电子元件的特性电子元件具有以下特性：•电阻：电子元件对电流的阻碍能力。

单位为欧姆（Ω）。

•电容：电子元件对电压变化的响应能力。

单位为法拉（F）。

•电感：电子元件对电流变化的响应能力。

单位为亨利（H）。

•频率响应：电子元件对不同频率的电信号的传递能力。

3. 常见的电子元件及其应用3.1. 电阻器•电阻器是最常见的电子元件之一，用于控制电流的流动和电压的分配。

常见的电阻器有固定电阻器和可变电阻器。

•电阻器的应用：电阻器常用于电路中的电流限制、电压分压和电路负载等方面。

3.2. 电容器•电容器是可以存储电荷的元件，具有对电压变化的响应能力。

•电容器的应用：电容器常用于电路中的电压稳定、信号耦合和电源滤波等方面。

3.3. 电感器•电感器是具有电感的元件，对电流变化有响应能力。

•电感器的应用：电感器常用于电路中的信号滤波、频率选择和放大器等方面。

3.4. 晶体管•晶体管是一种半导体器件，可以放大和控制电流。

晶体管具有三个电极：发射极、基极和集电极。

•晶体管的应用：晶体管常用于电子信号放大、开关控制和逻辑门电路等方面。

3.5. 集成电路•集成电路是将多个电子元件集成在一块芯片上的器件。

它具有体积小、功耗低和功能复杂等特点。

•集成电路的应用：集成电路广泛应用于计算机、通信、家用电器等领域。
