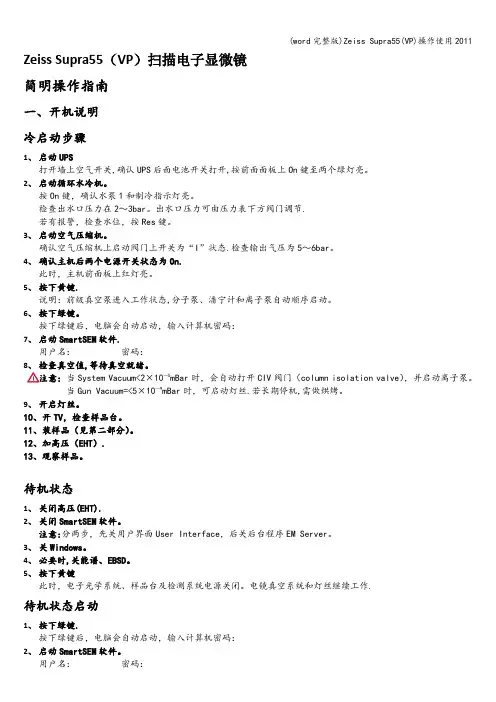

Zeiss Supra55(VP)扫描电子显微镜简明操作指南一、开机说明冷启动步骤1、启动UPS打开墙上空气开关,确认UPS后面电池开关打开,按前面面板上On键至两个绿灯亮。
2、启动循环水冷机。
按On键,确认水泵1和制冷指示灯亮。
检查出水口压力在2~3bar。
出水口压力可由压力表下方阀门调节.若有报警,检查水位,按Res键。
3、启动空气压缩机。
确认空气压缩机上启动阀门上开关为“I”状态.检查输出气压为5~6bar。
4、确认主机后两个电源开关状态为On.此时,主机前面板上红灯亮。
5、按下黄键.说明:前级真空泵进入工作状态,分子泵、潘宁计和离子泵自动顺序启动。
6、按下绿键。
按下绿键后,电脑会自动启动,输入计算机密码:7、启动SmartSEM软件.用户名:密码:8、检查真空值,等待真空就绪。
注意:当System Vacuum<2×10—5mBar时,会自动打开CIV阀门(column isolation valve),并启动离子泵。
当Gun Vacuum=<5×10—9mBar时,可启动灯丝.若长期停机,需做烘烤。
9、开启灯丝。
10、开TV,检查样品台。
11、装样品(见第二部分)。
12、加高压(EHT).13、观察样品。
待机状态1、关闭高压(EHT).2、关闭SmartSEM软件。
注意:分两步,先关用户界面User Interface,后关后台程序EM Server。
3、关Windows。
4、必要时,关能谱、EBSD。
5、按下黄键此时,电子光学系统、样品台及检测系统电源关闭。
电镜真空系统和灯丝继续工作.待机状态启动1、按下绿键.按下绿键后,电脑会自动启动,输入计算机密码:2、启动SmartSEM软件。
用户名:密码:3、检查真空值。
4、换样或加高压观察样品.关机步骤1、关高压(EHT)和灯丝。
2、关SmartSEM软件。
注意:分两步,先关用户界面User Interface,后关后台程序EM Server.3、关Windows。

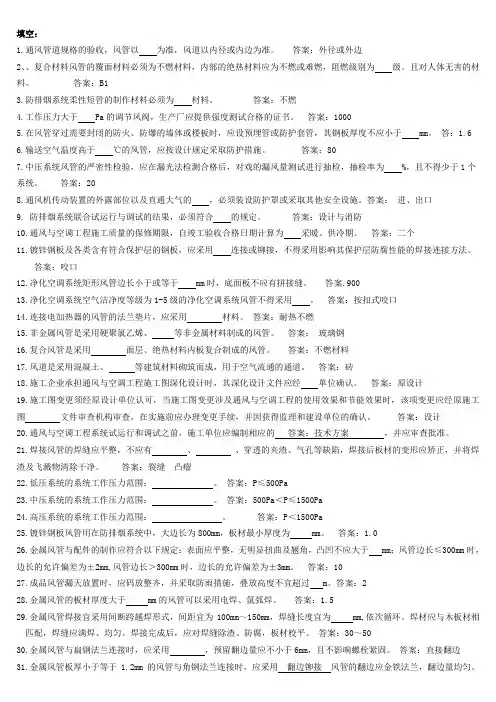

填空:1.通风管道规格的验收,风管以为准,风道以内径或内边为准。
答案:外径或外边2、、复合材料风管的覆面材料必须为不燃材料,内部的绝热材料应为不燃或难燃,阻燃级别为级。
且对人体无害的材料。
答案:B13.防排烟系统柔性短管的制作材料必须为材料。
答案:不燃4.工作压力大于 Pa的调节风阀,生产厂应提供强度测试合格的证书。
答案:10005.在风管穿过需要封闭的防火、防爆的墙体或楼板时,应设预埋管或防护套管,其钢板厚度不应小于 mm。
答:1.66.输送空气温度高于℃的风管,应按设计规定采取防护措施。
答案:807.中压系统风管的严密性检验,应在漏光法检测合格后,对戏的漏风量测试进行抽检,抽检率为 %,且不得少于1个系统。
答案:208.通风机传动装置的外露部位以及直通大气的,必须装设防护罩或采取其他安全设施。
答案:进、出口9. 防排烟系统联合试运行与调试的结果,必须符合的规定。
答案:设计与消防10.通风与空调工程施工质量的保修期限,自竣工验收合格日期计算为采暖、供冷期。
答案:二个11.镀锌钢板及各类含有符合保护层的钢板,应采用连接或铆接,不得采用影响其保护层防腐性能的焊接连接方法。
答案:咬口12.净化空调系统矩形风管边长小于或等于 mm时,底面板不应有拼接缝。
答案.90013.净化空调系统空气洁净度等级为1-5级的净化空调系统风管不得采用。
答案:按扣式咬口14.连接电加热器的风管的法兰垫片,应采用材料。
答案:耐热不燃15.非金属风管是采用硬聚氯乙烯、等非金属材料制成的风管。
答案:玻璃钢16.复合风管是采用面层、绝热材料内板复合制成的风管。
答案:不燃材料17.风道是采用混凝土、等建筑材料砌筑而成,用于空气流通的通道。
答案:砖18.施工企业承担通风与空调工程施工图深化设计时,其深化设计文件应经单位确认。
答案:原设计19.施工图变更须经原设计单位认可,当施工图变更涉及通风与空调工程的使用效果和节能效果时,该项变更应经原施工图文件审查机构审查,在实施前应办理变更手续,并因获得监理和建设单位的确认。
第1篇一、适用范围本规程适用于医疗、科研、教育等领域中,对物品进行高压蒸汽灭菌的操作。
二、操作人员要求1. 操作人员应经过专业培训,熟悉本规程。
2. 操作人员应掌握立式蒸汽灭菌器的工作原理、性能、安全操作规程及维护保养知识。
三、操作步骤1. 准备工作(1)检查灭菌器外观,确保无损坏、无漏气。
(2)检查电源插座,确保符合电压要求。
(3)检查水位计,确保水位在规定范围内。
2. 加水(1)打开灭菌器盖,将医用蒸馏水加入至水位计红线处。
(2)关闭灭菌器盖,确保密封良好。
3. 堆放物品(1)将待灭菌物品用灭菌包或专用灭菌袋进行包装。
(2)将包装好的物品放入灭菌器内,注意留有适当间隙,以便蒸汽穿透。
(3)检查物品堆放是否均匀,避免造成灭菌不彻底。
4. 密封(1)将灭菌器盖推至顶部,确保密封圈与盖子贴合。
(2)顺时针旋转手轮,直至灭菌器盖与灭菌器桶口完全密合。
(3)检查灭菌器盖的联锁装置是否正常,确保在开启盖子时,灭菌器内无压力。
5. 加热(1)开启电源开关,将灭菌器加热至设定温度。
(2)注意观察压力表,确保压力稳定。
6. 灭菌(1)设定灭菌时间,根据物品种类和灭菌要求进行调整。
(2)待灭菌器内压力稳定后,开始计时。
(3)灭菌过程中,严禁打开灭菌器盖,以免影响灭菌效果。
7. 冷却(1)灭菌完成后,关闭电源,让灭菌器自然冷却。
(2)待灭菌器内压力降至常压后,开启灭菌器盖。
8. 取出物品(1)打开灭菌器盖,取出灭菌后的物品。
(2)将灭菌后的物品放置于指定区域,确保安全。
四、注意事项1. 操作过程中,严禁触摸高温部件,以防烫伤。
2. 灭菌过程中,严禁打开灭菌器盖,以免影响灭菌效果。
3. 灭菌器内压力过高时,切勿强行打开盖子,以免发生危险。
4. 灭菌器使用完毕后,应及时清洁、保养,确保下次使用。
五、维护保养1. 定期检查灭菌器各部件,确保无损坏、无漏气。
2. 定期清洁灭菌器内部,保持清洁卫生。
3. 定期检查电源插座,确保符合电压要求。
YX280系列YX280系列手提式不锈钢蒸汽消毒器(座式)THE SERIES OF ST AINLESS-STEEL ELECTRIC HEA T STERILIZER使用说明书USED EXPOSITION上海三申医疗器械有限公司SHANGHAI SANSHEN MEDICAL INSTRUMENT CO., L TD.YX280 A座式电热蒸汽压力消毒器医疗器械生产企业许可证号:沪食药监械生产许20000099号产品注册证号:沪食药监械(准)字2006第2570330号产品标准:Q/IMVK01-2006一、产品简介本消毒器采用压力饱和蒸汽灭菌,利用饱和蒸汽对灭菌物品迅速潮润、加热,恒温、保压适当时间,使微生物被杀灭,达到消毒目的。
本消毒器选用0Cr18Ni9优质不锈钢板,采用先进工艺技术精心制作而成。
本产品的热源使用浸入式电热管,产品特置座圈,且设有电源,外形美观大方,放置稳定,操作方便,灭菌效果可靠。
是医疗卫生、科研单位对手术器械、敷料、器皿、培养基等灭菌的理想设备。
二、主要技术参数●适用电源:220V AC±10% 50Hz●耗用功率:2kV A±10%●工作温度:124℃-126℃●容积:18L三、结构特点●本产品采用0Cr18Ni9优质不锈钢薄板,经压延、滚压、焊接等先进工艺技术精心制作而成。
●消毒器盖上设有安全阀,放气阀和双刻线压力表,能自动保温、保压。
压力表指针指示清晰,观察方便,性能可靠。
●本型号产品底部置有座圈,因此产品放置稳定性好,且有开关控制加热电源。
●本消毒器采用自胀式硅橡胶密封圈。
密封性能优良,经久耐用,不易老化。
●浸入式电加热管效率高,在电热管不露出水的情况下,不仅具有良好的电安全性能,而且不易损坏。
四、使用方法●堆放将待灭菌的物品予以妥善包扎,各包之间留有间隙,这样有利于高压蒸汽的穿透,提高灭菌效果。
●加水在外桶内注入清水,水位一定要超过电热管2cm以上(但不宜过多),连续使用时,必须在每次操作前补足上述水位,以免烧坏电热管和发生意外。

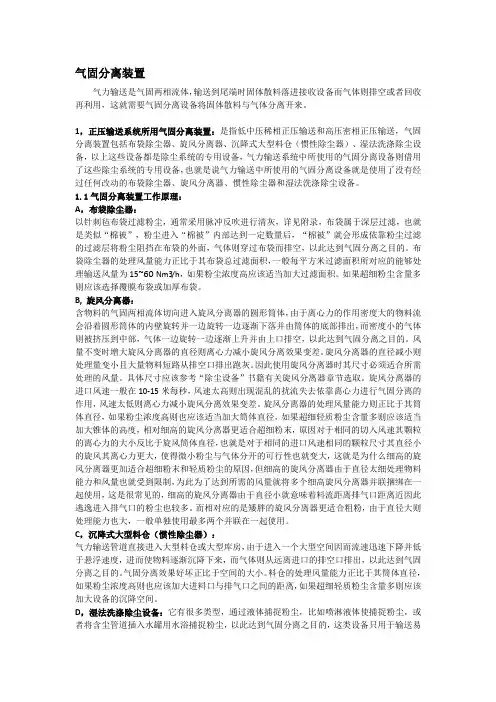

气固分离装置气力输送是气固两相流体,输送到尾端时固体散料落进接收设备而气体则排空或者回收再利用,这就需要气固分离设备将固体散料与气体分离开来。
1,正压输送系统所用气固分离装置:是指低中压稀相正压输送和高压密相正压输送,气固分离装置包括布袋除尘器、旋风分离器、沉降式大型料仓(惯性除尘器)、湿法洗涤除尘设备,以上这些设备都是除尘系统的专用设备,气力输送系统中所使用的气固分离设备则借用了这些除尘系统的专用设备,也就是说气力输送中所使用的气固分离设备就是使用了没有经过任何改动的布袋除尘器、旋风分离器、惯性除尘器和湿法洗涤除尘设备。
1.1气固分离装置工作原理:A,布袋除尘器:以针刺毡布袋过滤粉尘,通常采用脉冲反吹进行清灰,详见附录,布袋属于深层过滤,也就是类似“棉被”,粉尘进入“棉被”内部达到一定数量后,“棉被”就会形成依靠粉尘过滤的过滤层将粉尘阻挡在布袋的外面,气体则穿过布袋而排空,以此达到气固分离之目的。
布袋除尘器的处理风量能力正比于其布袋总过滤面积,一般每平方米过滤面积所对应的能够处理输送风量为15~60 Nm3/h,如果粉尘浓度高应该适当加大过滤面积。
如果超细粉尘含量多则应该选择覆膜布袋或加厚布袋。
B, 旋风分离器:含物料的气固两相流体切向进入旋风分离器的圆形筒体,由于离心力的作用密度大的物料流会沿着圆形筒体的内壁旋转并一边旋转一边逐渐下落并由筒体的底部排出,而密度小的气体则被挤压到中部,气体一边旋转一边逐渐上升并由上口排空,以此达到气固分离之目的。
风量不变时增大旋风分离器的直径则离心力减小旋风分离效果变差。
旋风分离器的直径减小则处理量变小且大量物料短路从排空口排出跑灰。
因此使用旋风分离器时其尺寸必须适合所需处理的风量。
具体尺寸应该参考“除尘设备”书籍有关旋风分离器章节选取。
旋风分离器的进口风速一般在10-15米每秒,风速太高则出现混乱的扰流失去依靠离心力进行气固分离的作用,风速太低则离心力减小旋风分离效果变差。

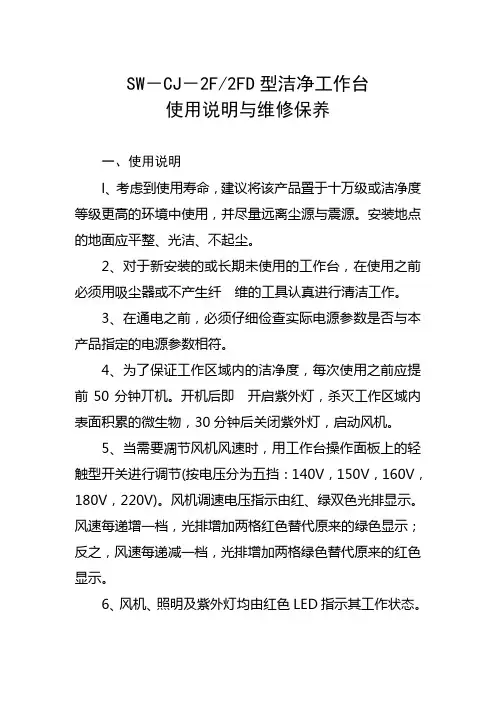

SW-CJ-2F/2FD型洁净工作台使用说明与维修保养一、使用说明l、考虑到使用寿命,建议将该产品臵于十万级或洁净度等级更高的环境中使用,并尽量远离尘源与震源。
安装地点的地面应平整、光洁、不起尘。
2、对于新安装的或长期未使用的工作台,在使用之前必须用吸尘器或不产生纤维的工具认真进行清洁工作。
3、在通电之前,必须仔细俭查实际电源参数是否与本产品指定的电源参数相符。
4、为了保证工作区域内的洁净度,每次使用之前应提前50分钟丌机。
开机后即开启紫外灯,杀灭工作区域内表面积累的微生物,30分钟后关闭紫外灯,启动风机。
5、当需要凋节风机风速时,用工作台操作面板上的轻触型开关进行调节(按电压分为五挡:140V,150V,160V,180V,220V)。
风机调速电压指示由红、绿双色光排显示。
风速每递增一档,光排增加两格红色替代原来的绿色显示;反之,风速每递减一档,光排增加两格绿色替代原来的红色显示。
6、风机、照明及紫外灯均由红色LED指示其工作状态。
工作时,LED发光:不工作时,LED熄灭。
7、在确保所需洁净度的前提下,应尽量采用较低的档次(较低的风速):当该档风述不能确保所需洁净度时,再提高风速:当在最高风速下也不能获得所需用的洁净度时,应更换高效过滤器。
在短暂不工作(如工作人员用餐)时,应将风速调至低档。
这样,既能维持工作区域的洁净度,又能节约能量。
二、维护保养l、应尽量避免作大幅度激烈动作。
2、严禁将易于产尘的物品带入净化区域内。
3、根据环境的洁净程度,定期(一般为3~6个月)将初效过效器中的滤料(无纺布)卸下清洗(当滤料容尘发黑时,一般即应清洗或更换)。
4、定期(一般为每周1次)对环境进行灭菌工作,并经常用纱布酒精或丙酮等有机溶剂擦净紫外灯,以免影响杀菌效果。
5、定期(一般为每月2次)用尘埃粒子计数器测定本产品实施净化的洁净度。
当实测的洁净度与要求的洁净度不符时,应查明原因(是否有泄漏、高效过滤器是否失效等)。

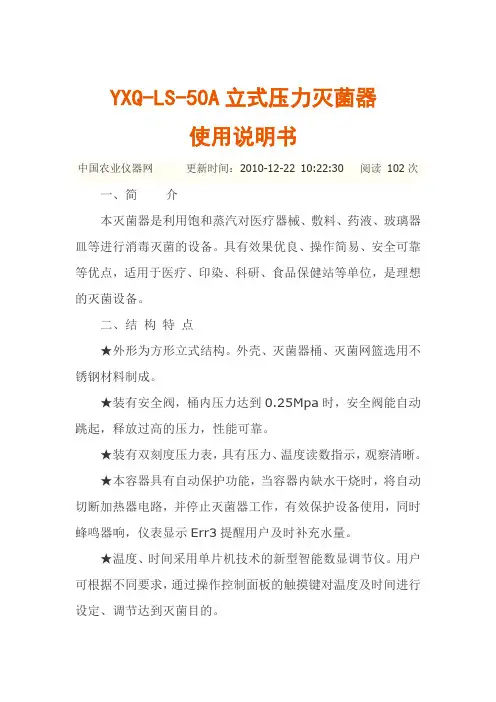

YXQ-LS-50A立式压力灭菌器使用说明书中国农业仪器网更新时间:2010-12-22 10:22:30阅读102次一、简介本灭菌器是利用饱和蒸汽对医疗器械、敷料、药液、玻璃器皿等进行消毒灭菌的设备。
具有效果优良、操作简易、安全可靠等优点,适用于医疗、印染、科研、食品保健站等单位,是理想的灭菌设备。
二、结构特点★外形为方形立式结构。
外壳、灭菌器桶、灭菌网篮选用不锈钢材料制成。
★装有安全阀,桶内压力达到0.25Mpa时,安全阀能自动跳起,释放过高的压力,性能可靠。
★装有双刻度压力表,具有压力、温度读数指示,观察清晰。
★本容器具有自动保护功能,当容器内缺水干烧时,将自动切断加热器电路,并停止灭菌器工作,有效保护设备使用,同时蜂鸣器响,仪表显示Err3提醒用户及时补充水量。
★温度、时间采用单片机技术的新型智能数显调节仪。
用户可根据不同要求,通过操作控制面板的触摸键对温度及时间进行设定、调节达到灭菌目的。
三、技术参数a.灭菌器容积:50L;b. 控温范围:109℃~135℃;c. 电源电压:交流220V±10%,50HZ±1%;d. 加热器功率:2.8KW;e. 工作最高压力:0.212MPa;温度:135℃;f. 环境温度:5℃-40℃;相对湿度≤93%RH。
四、安装要求★使用前请参阅本说明书。
★本设备按电击防护为Ⅰ类,不能在易燃易爆麻醉剂气体环境中使用。
★警告语“汽未放尽,不得开启”:在灭菌器灭菌结束后,当压力表未恢复零位前,不得开启容器盖,否则易造成高温蒸汽灼伤。
★本设备为固定安装设备,为保证安全使用,用户必须在电源电路中安装熔断器或过流保护器。
熔断器的容量为25安培。
★用户按产品铭牌和使用说明书规定参数将设备按电路接线图接至规定电源上,同时设备应可靠接地。
五、使用方法A堆放:1、逆时针方向旋转手轮(1)、向右拉开桶盖(4)、取出灭菌网篮(6)、取出挡水板(7)。
2、打开小门(15)、关紧放水阀,在灭菌桶(9)内加入清水,水位至灭菌桶搁脚(8)处即可(挡水板下)。

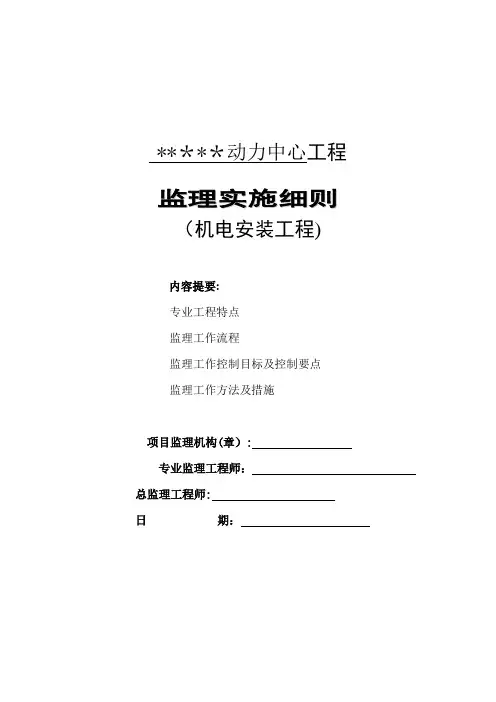

*****动力中心工程监理实施细则(机电安装工程)内容提要:专业工程特点监理工作流程监理工作控制目标及控制要点监理工作方法及措施项目监理机构(章):专业监理工程师:总监理工程师:日期:一、机电专业工程特点:本工程为******动力中心,本空调机房设置在独立的半敞开地下室,本工程空调机房设计有如下特点:1、空调冷热源的选择和参数:1.1根据业主要求本机房仅设置8号楼的冷源。
8号楼面积约11500m2,夏季空调冷负荷为2120kw,选用二台水冷螺杆式冷水机组,每台制冷量1060kw。
1.2根据业主要求本机房设置1、2、3、8号楼的热源。
总面积约25000 m2,冬季空调总热负荷为2326kw,选用二台真空采暖热水炉,每台制热量1160kw。
1.3本工程夏季空调供回水温度为7/12℃,冬季空调供回水温度为60/50℃。
1.4根据业主要求本机房另设置二台蒸汽锅炉,每台蒸发量为400kg/h;最高使用压力为1MPa。
1.5水泵扬程需与业主商榷确定室外管线的长度后,再计算决定。
2、管材的选择及安装方式:2.1空调供回水管、冷凝水管DN≤100采用镀锌钢管,丝接;DN≥125采用无缝钢管(热镀锌),法兰连接。
2.2蒸汽管、燃气管道采用无缝钢管,焊接或法兰连接。
2.3地下室由于潮湿易锈蚀,通风管采用无机玻璃钢制作,烟囱用成品不锈钢保温烟囱,风管厚度及制作方式详见产品说明书。
3、阀门的选配:3.1空调回水管DN≤50采用铜质截止阀,DN>50采用单偏心蝶阀。
3.2蒸汽管、燃气管采用截止阀。
4、管道保温:4.1空调供回水管、冷凝水管采用PE(聚乙烯泡沫塑料,HML-2500BL,难燃B1级)保温。
空调供回水管:DN≤50,δ=30mm;当DN≥70,δ=50mm;空调冷凝水管:δ=20mm。
4.2冷水机组、蒸汽管道、蒸汽凝结水管、热交换器、分汽缸、分水器、集水器等采用稀土(FBT)保温,保温厚度δ=50mm。
4.3室外管道(除燃气管道)采用直埋式预制保温热镀锌管道。

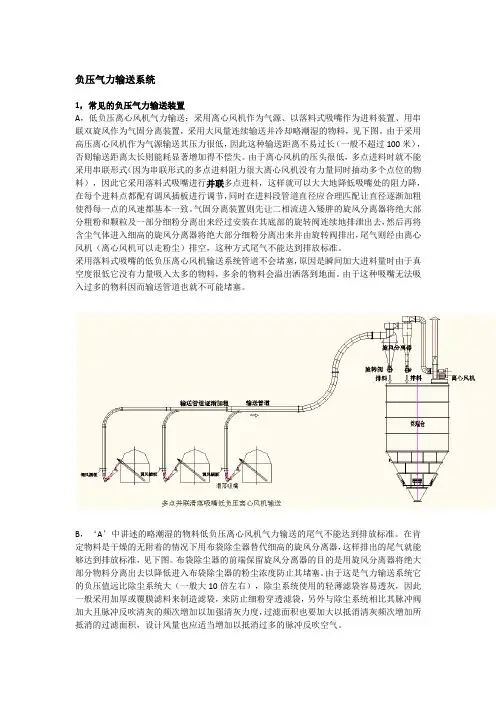

负压气力输送系统1,常见的负压气力输送装置A,低负压离心风机气力输送:采用离心风机作为气源、以落料式吸嘴作为进料装置、用串联双旋风作为气固分离装置,采用大风量连续输送并冷却略潮湿的物料,见下图。
由于采用高压离心风机作为气源输送其压力很低,因此这种输送距离不易过长(一般不超过100米),否则输送距离太长则能耗显著增加得不偿失。
由于离心风机的压头很低,多点进料时就不能采用串联形式(因为串联形式的多点进料阻力很大离心风机没有力量同时抽动多个点位的物料),因此它采用落料式吸嘴进行并联多点进料,这样就可以大大地降低吸嘴处的阻力降,在每个进料点都配有调风插板进行调节,同时在进料段管道直径应合理匹配让直径逐渐加粗使得每一点的风速都基本一致。
气固分离装置则先让二相流进入矮胖的旋风分离器将绝大部分粗粉和颗粒及一部分细粉分离出来经过安装在其底部的旋转阀连续地排泄出去,然后再将含尘气体进入细高的旋风分离器将绝大部分细粉分离出来并由旋转阀排出,尾气则经由离心风机(离心风机可以走粉尘)排空,这种方式尾气不能达到排放标准。
采用落料式吸嘴的低负压离心风机输送系统管道不会堵塞,原因是瞬间加大进料量时由于真空度很低它没有力量吸入太多的物料,多余的物料会溢出洒落到地面。
由于这种吸嘴无法吸入过多的物料因而输送管道也就不可能堵塞。
B,‘A’中讲述的略潮湿的物料低负压离心风机气力输送的尾气不能达到排放标准。
在肯定物料是干燥的无附着的情况下用布袋除尘器替代细高的旋风分离器,这样排出的尾气就能够达到排放标准,见下图。
布袋除尘器的前端保留旋风分离器的目的是用旋风分离器将绝大部分物料分离出去以降低进入布袋除尘器的粉尘浓度防止其堵塞。
由于这是气力输送系统它的负压值远比除尘系统大(一般大10倍左右),除尘系统使用的轻薄滤袋容易透灰,因此一般采用加厚或覆膜滤料来制造滤袋,来防止细粉穿透滤袋,另外与除尘系统相比其脉冲阀加大且脉冲反吹清灰的频次增加以加强清灰力度,过滤面积也要加大以抵消清灰频次增加所抵消的过滤面积,设计风量也应适当增加以抵消过多的脉冲反吹空气。
消火栓的使用操作方法消火栓是火灾扑救装备中十分重要的一种,它通过连接消防水源,将水压力提高后向火灾现场喷洒大量水流,从而控制和扑灭火灾。
因此,正确使用消火栓是预防和应对火灾的关键环节。
下面将介绍消火栓使用的操作方法。
1. 拆开消火栓箱消火栓箱一般放置在室外,箱门上带有锁,需使用对应的钥匙才能打开。
在紧急情况下,如果无法找到钥匙,可采取使用剪刀等工具将锁打开的方式。
打开箱门后,应进行全面检查,包括消火栓是否齐全,水泵、水表、软管等是否完好无损,水压值是否稳定等。
2. 连接消防水源在打开箱门后,需要找到消防水源,并使用专用工具将软管头和消火栓连接。
此时应注意在连接软管头和消火栓时,要旋紧、修正软管的方向,同时先开放消火栓出水口,使水流将接口中的杂物清除。
接口连接完成后,需检查接口是否漏水,若有泄漏,则需重新拧紧或重新调整软管的板栓,直至无泄漏为止。
连接软管头后,需要打开消火栓进行工作,根据杆柄的操作方式可以将消火栓分为插压式和旋转式。
在插压式消火栓的操作中,需顺时针旋转杆柄并缓慢地向内插入,直至到达最佳压力状态。
在旋转式消火栓的操作中,需顺时针旋转杆柄,使消火栓的内部叶片向内旋转,直至到达最佳压力状态。
在操作消火栓时需注意,不要过度用力,以免损坏消火栓。
4. 喷洒水流消火栓连接完成后,可以将软管带到火灾的现场,打开软管阀门,向火源方向喷洒大量水流。
在喷洒水流时,应避免使用雾状水流、散射水流,更应当选择如螺旋式喷出、直射水流、降弧射流等有一定穿透力的水流方式,使水能够直接覆盖火源,从而将其彻底扑灭。
5. 关闭消火栓在火灾扑灭完毕后,需要关闭消火栓,防止水源的浪费和造成二次损失。
关闭消火栓应按照插压式或旋转式操作方式的相反顺序进行,即将杆柄慢慢旋转反向,并在最后将消火栓完全退出,然后缓慢关闭水阀,将喷头或软管头放回消火栓箱中。
以上就是消火栓使用的操作方法,正确的使用消火栓可以在一定程度上有效地控制和扑灭火灾,减少火灾造成的损失。
RSN-1200、1600、2500、3150电 弧 螺 柱 焊 机使 用 说 明 书(请在安装、使用、维护前认真阅读此说明书)成都华远电器设备有限公司 四川华远焊接系统有限公司认证取得华 远 焊 机用户安全提示:华远焊机的所有焊接和切割设备在设计上已充分顾及用户的安全和舒适,尽管如此,如果您能正确地安装和使用该设备对您的安全仍将大有助益,在没有认真阅读说明书之前,请不要随意安装、使用或对设备进行维修。
特别提示(非常重要):1.当焊机放置在倾斜的平面时,应注意防止其倾倒。
2.禁止将焊机作管道解冻之用3.由于该系列焊机防护等级为IP21S,不适宜在雨中使用。
购买日期:序列编号:焊机型号:购买地点:保护自己和他人免受电弧辐射和灼伤,避免小孩进入危险区,施焊人员应有权威机构出具的健康证明在自动和半自动焊机上,焊丝盘、送丝轮、导电嘴、焊接机头等都是带电部件。
确保焊接设备到焊接工件的电缆连接可靠,并且靠近焊接点。
有些焊接用的保护气体可能会置换空气中的氧气,从而危害健康或导致死亡仔细阅读供货商的使用说明,验证其消耗材料的材质健康证明,以确保无毒、无害。
当停止焊接时,应防止带电部分接触工件或工作平台,以免意外打火造成火灾不要试图焊接未经证实无害的容器和管道。
在容器,大型箱体的人孔处进行焊接、加热、切割是危险的,应在作业之前确保焊接处没有有毒性气体或可燃性气体。
飞溅有可能灼伤皮肤,佩戴皮质手套,帆布服装,高帮皮鞋,无翻边工作裤,防飞溅工作帽等气瓶应放置在免受撞击和无震动的工作区,并远离焊接工作区。
严禁焊把钳或焊接电缆触及气瓶。
在安装减压流量计或汽气表时,应避免面向气瓶。
在不工作时,气阀应关紧。
机壳有明显的:(适用于引擎驱动的焊接和切割设备)在通风良好的场合或户外使用勿在明火附近加油,勿在焊接时或引擎发动时加油,熄火时应使引擎冷却以后在加不要将手放置在风扇附近,不要在设备运行时拨动刹车柄。
⏹为了避免设备在维护时被意外启动,维护前应除去引擎与焊接设备的连线。
YX280型手提式不锈钢压力蒸汽灭菌器使用说明书医疗器械生产许可证号:沪食药监械生产许20000099号产品注册证编号:沪械注准20182570168产品标准:Q31/0115000653C005-2018消毒产品生产企业卫生许可证:沪卫消证字(2006)第0037号一、产品简介本灭菌器采用电加热水的方式,在密闭的条件下,产生饱和蒸汽,对需要灭菌的物品迅速潮润、加热,当被灭菌的物体达到灭菌温度后保压、保温一段时间,使微生物被杀灭,达到灭菌的目的。
本灭菌器是我公司为贯彻YY0504-2016《手提式蒸汽灭菌器》行业标准在原来基础上的升级型产品。
该产品由微电脑的控制,操作面板上的LED数码管和指示灯显示工作状态,实现了小型手提式灭菌器温度和灭菌保温时间可以按需设定,低水位停止加热和报警防干烧等功能。
灭菌器选用S30408优质不锈钢板制成,加热源是浸入式不锈钢电热管。
1灭菌因子及强度压力蒸汽灭菌器以饱和蒸汽作为灭菌因子。
灭菌室中放置规定的标准试验包,在121℃条件下保温30min,试验包中央的指示菌嗜热脂肪杆菌芽孢可全部灭杀。
2灭菌原理灭菌物品在压力环境中,灭菌室内的空气利用重力置换原理,使热蒸汽在灭菌器中从上而下将冷空气通过导汽管从放汽阀排出,排出的冷空气由饱和蒸汽取代。
同时饱和蒸汽释放潜热,迅速潮润、加热被灭菌物品。
当达到灭菌温度后,保温一段时间,使微生物组织遭到破坏而被杀灭,以达到灭菌的目的。
3杀灭微生物的类别可以杀灭所有微生物,包括芽孢菌。
4适用范围供医疗机构对可耐压力、高温蒸汽的医疗器械进行杀灭微生物用。
二、主要技术参数●工作电源:~220V±22V50Hz±1Hz●耗用功率:2kVA±10%●额定工作压力:0.142MPa●工作温度设定范围:室温+5~126℃●安全阀整定压力:0.17MPa●灭菌桶尺寸:φ300×340/15Lφ300×420/15L●储物桶尺寸:φ280×210/15Lφ280×320/20L(mm)●重量:9.5kg/15L10.5kg/20L三、适用环境和特征:●适用电源:~220V50Hz●环境温度:+5℃~+40℃●相对湿度:≤85%●大气压力:70kPa~106kPa●设备类别:手提式●电源种类:单相交流电,由网电源供电●过压类别:Ⅱ类●绝缘级别:Ⅰ类●运行方式:间歇性连续运行●污染等级:2级●电气防护:基本绝缘●软件版本号:V1.0四、禁忌、警告设备标有标记,用户应仔细阅读本说明书,以免操作失误而造成设备损坏和危险。
核电阀门主要零件设计1概述核电阀门是指在核电站中核岛(N1)、常规岛(CI)和电站辅助举措措施(BOP)系统中使用的阀门。
从安全级别上分为核安全Ⅰ级、Ⅱ级、Ⅲ级和非核级,其中核安全Ⅰ级要求最高。
从设计规范等级可分C1级、C2级及C3级。
从压力组可分为Ⅰ、Ⅱ及Ⅲ组。
核电阀门在核电站中是使用数目较多的介质输送控制设备,是核电站安全运行中必不可少的重要组成部门。
2阀门设计2.1小口径截止阀(1)C1级小口径截止阀C1级小口径截止阀的阀体和阀盖应设计为整体。
阀体和阀盖之间可用密封连接。
如无其他特殊划定,焊接应在工厂内完成。
阀体和阀盖采用锻件、模锻或轧件焊接结构。
截止阀禁止使用铸钢。
调节阀使用铸钢要由用户同意。
压力Ⅰ组和Ⅱ组C1级小口径截止阀阀盖与阀瓣组成的上密封面表面应堆焊硬质合金。
压力Ⅲ组阀门的非合金钢阀盖上密封面应堆焊不锈钢。
假如阀瓣不是整体设计,则其组成部门应采用焊接组装,以消除通过密封面泄漏的危险。
压力Ⅰ组和Ⅱ组阀门阀座和阀瓣的密封面为表面硬质合金堆焊。
压力Ⅲ组阀门的密封面除必需是表面硬质合金堆焊的气动截止阀外,其余可认为裸露的不锈钢。
阀座可以焊接成型或焊上一个座圈。
调节阀的阀座可以与阀套一体。
C1级小口径截止阀只答应使用滑动阀杆,但使用滚动阀杆的金属隔膜阀除外。
阀杆应磨光,与填料接触部门的阀杆直径公差应小于0.05mm。
阀杆的精加工表面应保证不会因为阀杆与填料之间介质泄漏而产生侵蚀或腐蚀。
阀瓣与阀杆可以稍微流动以便对中,但不能在阀杆上自由滚动。
调节阀的阀瓣应固定在阀杆上。
(2)C2级小口径截止阀C2级小口径截止阀如为隔离阀和手动调节阀其应是整体设计。
阀体和阀盖之间可用密封焊接或螺纹连接。
如无其他特殊划定,焊接应在工厂内完成。
但是,压力级10MPa (600Lb)以下的阀门,答应阀盖用螺栓与带有防止过度压紧垫片密封结构的阀体连接在一起。
阀体和阀盖采用铸造、模锻或轧件焊接结构。
铸钢可用于第Ⅲ压力组。
穿透式气动插板阀说明书
结构特点
穿透式气动插板阀是一种闸板与阀座始终紧密接触密封的阀门,其原理是闸板上开有一个通径大小的圆口,通过闸板启闭使得闸板上圆口跟通径做完全脱离和相吻合的动作。
此阀门的优点在于阀体通径无凹槽,介质不会卡阻堵塞,并且具有全通径流通特性,适合粉体颗粒介质的管道中使用。
其密封结构可以分软密封、硬密封结构。
穿透式插板阀是具有精密构造,工艺性好,结构紧凑等特点,密封阀座为活动结构设计,有防磨损和自动补偿功能,因而寿命更长。
在关闭和开启过程中阀座跟闸板一直紧贴运动,使得阀门启闭力稳定,并且具有切断介质等特点。
根据客户要求可配电磁阀、限位开关、过滤器等。
连接方式:法兰、螺栓连接
传动机构:气动
主要材质:WCB
闸板材质:2Cr13、201、304、316、316L
适用温度:≤300℃
泄漏等级:D级(1×DNmm3/s)
密封形式:H
填料密封:石墨盘根
适用介质:适用于矿山电厂的选煤、排渣、食品、造纸、医药、化工等管路上,接通或截断管路中的水泥浆、金矿粉、矿砂、炉渣、煤泥、纸浆、木浆、尾矿、纤维、粉尘、化学品处理污水、沉淀池、沥青、料仓出口等介质。
使用说明
一、用户在安装阀门前必须校对阀门型号、连接尺寸及注意介质流
向,保证与阀门要求一致性。
二、用户在安装阀门时,必须预留阀门驱动的必要空间。
三、驱动装置的接线须按线路进行。
四、阀门必须定期保养,不得随意碰撞挤压,以免影响密封。
