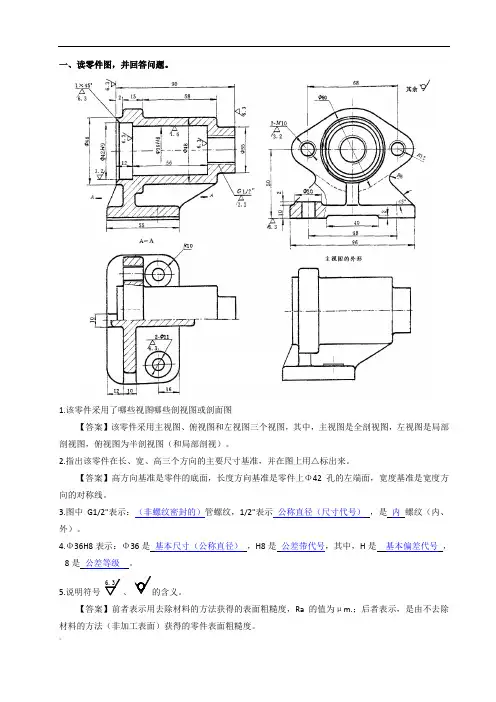

一、读零件图，并回答问题。
1.该零件采用了哪些视图哪些剖视图或剖面图【答案】该零件采用主视图、俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图（和局部剖视）。
2.指出该零件在长、宽、高三个方向的主要尺寸基准，并在图上用△标出来。
【答案】高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。
3.图中G1/2"表示：（非螺纹密封的）管螺纹，1/2"表示公称直径（尺寸代号），是内螺纹（内、外）。
4.Φ36H8表示：Φ36是基本尺寸（公称直径），H8是公差带代号，其中，H是基本偏差代号，8是公差等级。
5.说明符号6.3、6.3的含义。
【答案】前者表示用去除材料的方法获得的表面粗糙度，Ra的值为μm.；后者表示，是由不去除材料的方法（非加工表面）获得的零件表面粗糙度。
~6.在零件图右下角的空白处画出主视图的外形（虚线不画）。
二、读零件图，并回答问题。
1.该零件用 3 个视图进行表达，其中主视图采用了 全剖 。
2.该零件在长度方向的主要尺寸基准是 左右对称面 ；在宽度方向的主要尺寸基准是前后对称面 。
3.图中30±表示：30是 基本 尺寸，其最大极限尺寸是 ，该尺寸合格的条件是 ≥实际尺寸≥ 。
4.解释图中2-M6-7H 的含义： 2个公称直径为6的普通粗牙螺纹，右旋，顶径和中径的公差带代号都为7H 。
5.说明符号6.3的含义。
表示用去除材料的方法获得的表面粗糙度，Ra 的值为μm 。
三、装配图拆画零件图。
】快速阀是用于管道截通的装置，内有齿轮齿条传运机构。
当手把13向上旋动时，齿条由于齿轮的拨动也向上移动，从而带动阀瓣5、6向上，打开阀门通道；反之，则通路截止。
阀瓣5、6由于弹簧张力紧紧压贴在阀体9内孔Φ28的凸缘上。
读懂装配图，回答问题并拆画零件图。
1.装配图中装配体的名称为 快速阀 ，装配体除了图中已标注的标准件以外共有15种个零件组成。
