第七章X线计算机体层成像设备(一)

第十一章X线计算机体层成像设备一、名词解释1．检测效率：检测效率是指探测器从X线束吸收能量的百分数。

2．飞焦点技术：是指在扫描过程中，利用电磁偏转技术改变X线管中灯丝产生的电子束的偏转轨迹.，使X线在阳极靶面的两个或多个位置形成焦点而出射X线。

3．高对比度分辨力：物体与均质环境的X线线性衰减系数差别的相对值大于10%时，CT图像能分辨该物体的能力。

4．低对比分辨力：物体与均质环境的X线线性衰减系数差别的相对值小于1%时，CT图像能分辨该物体的能力。

5．空间分辨力：系指CT像在高对比度条件下分辨两个距离很近的微小组织或病灶的能力。

6．伪影（artifact）：是在被测人体中不存在，而出现在CT图像中所有图像干扰和其他非随机干扰的总称。

7．均匀度：在扫描野中，均质体各局部在CT图像上显示出CT值的一致性。

8．层厚：是指X线扇形束在横断面上的放射厚度。

它由准直器设定的X线束的厚度来决定。

9．螺距：为X线管旋转一周时扫描床的水平位移。

10．螺旋因子：为螺距与层厚相除所得的商。

即层厚等于X线管旋转一周时扫描床的水平位移。

11．成像间隔：连续两张重建图像的层面中心点间的距离，即螺距除以每周成像数。

二、选择题1．世界上首台CT的发明人是（）国人A．英B．美C．中D．日本E．德国2．世界上首台CT的发明人名字是（）A．伦琴B．柯玛克C．雷当D．豪斯菲尔德E．兰德利3．X-CT设备的问世年代是（）A．19世纪70年代B．19世纪80年代C．20世纪70年代D．20世纪80年代E．20世纪90年代4．第一代CT是（）扫描方式A．平移+旋转B．旋转+旋转C．静止+旋转D．静止+静止E．平移+平移5．第一代CT属于（）专用机A．头部B．体部C．胸部D．腰部E．肩部6．现在用的最多的是（）代CTA．第一代B．第二代C．第三代D．第四代E．第五代7．三代CT指（）A．平移+旋转扫描方式B．旋转+旋转扫描方式C．旋转+静止扫描方式D．静止+静止扫描方式E．以上都不正确8．三代CTX线束的扇角为（）A．5°－20°B．30°－45°C．50°－75 °D．360°E．以上都不确9．关于四代CT的说法不正确的是（）A．探测器不旋转B．探测器分布在360°,数量较多C．X线管旋转D．可以一个方向连续旋转多圈E．扫描时X线管先平移后在旋转10．螺旋CT是从（）代CT发展而来A．第一代B．第二代C．第三代D．第四代E．第五代11．下列不是CT硬件发展趋势的是（）A．加快扫描速度B．提到图像质量C．增加电缆长度D．简化操作E．缩小体积12．螺旋CT中螺距指（）A．Ｘ线管旋转一周，扫描床水平位移B．Ｘ线管旋转180度，扫描床水平位移C．Ｘ线管旋转720度，扫描床水平位移D．Ｘ线管旋转90度，扫描床水平位移E．Ｘ线管旋转45度，扫描床水平位移13．螺旋CT的专用参数中螺旋因子指的是（）A．螺距﹣层厚B．螺距+层厚C．螺距/层厚D．螺距×层厚E．层厚/螺距14．下面对CT设备中Ｘ线管描述正确的是（）A．热容量高，扫描次数多B．热容量高，扫描次数少C．热容量低，扫描次数多D．热容量低，扫描次数少E．热容量可高可低15．HU即heat unit是（）的单位A．X射线管容量B．X射线管热容量C．X射线强度D．X射线剂量E．X射硬度16．数据采集系统的构成不包括（）A．X线管B．准直器C．滤过器D．计算机系统E．探测器17．数据处理装置不包括（）A．前置放大器B．对数放大器C．模数转换器D．计算机系统E．多路转换器18．CT的数据采集系统一般安装在（）上A．扫描架B．主控制台C．扫描床D．计算机系统E．副控制台19．滤过器的形状一般为（）A．椭圆形B．楔形C．长方形D．正方形E．圆形20．第五代CT是（）扫描方式A．平移+旋转B．旋转+旋转C．静止+旋转D．静止+静止E．平移+平移21．第五代超高速CT具有（）个阳极靶环A．2B．3C．4D．5E．622．对于一般单排CT而言，扫描厚度由（）决定。

15
二 扫描系统
4.准直器
2019/9/8
16
二 扫描系统
4.准直器
2019/9/8
17
二 扫描系统
5.探测器
入射X线
出射X线
被 检 者
二 扫描系统
5.探测器 ——特性
效率：几何效率(获取光子能力)、吸收效率(吸收光子百分数) 稳定性：探测器的一致性与还原性 响应时间：接收X线照射到输出电信号所需时间 准确性：准确测量衰减系数 一致性：各探测器单元具有一致性 动态范围：最大信号：最小信号≈106:1
X线计算机体层成像设备
3.基本组成
2019/9/8
9
二 扫描系统
1.X线管
一、二代 瞬时功率要求不高，固定阳极X线管 三、四代 长时间连续扫描，大功率、高热容量
阳极散热率高：
①油循环风冷却散热
②阳极直冷式X线管
油→泵出管套→散热器→风扇→管套
整个X线管都转动
二 扫描系统
1.X线管
阳极散热率高：
2019/9/8
12
二 扫描系统
2.高压发生器
早期 三相工频高压发生器，脉动范围约4% 现代 直流逆变技术，脉动范围低于1%
管电压稳定：
2019/9/8
13
二 扫描系统
2.高压发生器
正常工作区
2019/9/8
14
二 扫描系统
3.滤过器
楔形
楔形
①吸收低能X线
②使X线束的能量分 布均匀硬化
2019/9/8
2019/9/8
19
二 扫描系统
5.探测器 ——种类
气体探测器：电离电流大小→入射X线辐射强度
优点： ①稳定性高 ②一致性好 ③响应时间短 ④没有余辉 ⑤价格便宜

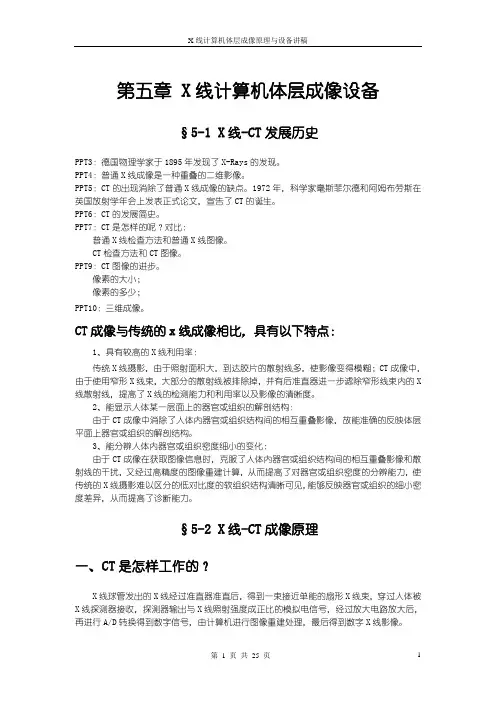

第五章 X线计算机体层成像设备§5-1 X线-CT发展历史PPT3：德国物理学家于1895年发现了X-Rays的发现。

PPT4：普通X线成像是一种重叠的二维影像。

PPT5：CT的出现消除了普通X线成像的缺点。

1972年，科学家毫斯菲尔德和阿姆布劳斯在英国放射学年会上发表正式论文，宣告了CT的诞生。

PPT6：CT的发展简史。

PPT7：CT是怎样的呢？对比：普通X线检查方法和普通X线图像。

CT检查方法和CT图像。

PPT9：CT图像的进步。

像素的大小；像素的多少；PPT10：三维成像。

CT成像与传统的x线成像相比，具有以下特点：1、具有较高的X线利用率：传统X线摄影，由于照射面积大，到达胶片的散射线多，使影像变得模糊；CT成像中，由于使用窄形X线束，大部分的散射线被排除掉，并有后准直器进一步滤除窄形线束内的X 线散射线，提高了X线的检测能力和利用率以及影像的清晰度。

2、能显示人体某一层面上的器官或组织的解剖结构：由于CT成像中消除了人体内器官或组织结构间的相互重叠影像，故能准确的反映体层平面上器官或组织的解剖结构。

3、能分辨人体内器官或组织密度细小的变化：由于CT成像在获取图像信息时，克服了人体内器官或组织结构间的相互重叠影像和散射线的干扰，又经过高精度的图像重建计算，从而提高了对器官或组织密度的分辨能力，使传统的X线摄影难以区分的低对比度的软组织结构清晰可见，能够反映器官或组织的细小密度差异，从而提高了诊断能力。

§5-2 X线-CT成像原理一、CT是怎样工作的？X线球管发出的X线经过准直器准直后，得到一束接近单能的扇形X线束，穿过人体被X线探测器接收，探测器输出与X线照射强度成正比的模拟电信号，经过放大电路放大后，再进行A/D转换得到数字信号，由计算机进行图像重建处理，最后得到数字X线影像。

二、与CT成像有关的一些基本概念１、体层：它是受检体中的一个薄层，薄层的两面可以视为是平行的平面。

计算机X线摄影（CR）
• 不管使用何种名称，它们都指的是一 种采集和记录X线的投射影像的技术， 此技术采用含有特殊存储荧光体材料 的可重复使用的探测器。
计算机X线摄影（CR）
概念 CR即计算机X线摄影（computed radiography， CR），它的摄影方式与传 统暗盒的屏/片系统相似，以成像板 （imaging plant，IP）代替X线胶片作为记 录载体，IP经X线曝光后送入读装置读出X 线影像信息，再由计算机处理后显示图像。
CR的特点
3 动态范围大 即系统能够同时检测带极强和极弱的信号。 它的另一显著特点是能把一定强度的影像 信号分得更细，使影像显 示出更丰富的层次
4 识别性能优势 CR系统装有暴光数据识别技术和直方图 分析，能更加准确地扫描出影像信息， 显示最理想化高质量图象。
CR的特点
5 CR系统曝光宽容度较大 常规屏一片组合因曝光宽容度较小，图 像质量很大程度上决定于摄影条件。CR 可 在成像板获取信息基础上自动调节 光激励发光 量及放大增益。在一定范围内，可对摄影的物 体以任何X线曝光剂量获取稳定的、最适宜的 图像密度及高质量图像，最大限度减少重拍。
CR的工作流程
• 将有潜影的IP板送入影像阅读器，激光激励 IP使潜影以荧光方式发射，用光电倍增管或 CCD阵列接受荧光，实现光电转换，再经 A/D装换器转换成数字信号。 • 影像阅读器还具有登记患者姓名、性别、 年龄等基本信息，选择部位，图像预览等 功能。
CR的工作流程
• 后处理工作站对数字化的X线图像做各种相 关的后处理，如大小测量、放大、灰阶处 理、空间频率处理、减影处理等。
专用型CR
• 该装置集投照、读取于一体，有立式和卧 式。需要专用机器，不能与常规Ｘ线摄影 设备匹配。ＩＰ在Ｘ线曝光后直接被送到 激光扫描和潜影消除部分处理，供重复使 用。
