计算机体层成像(computed tomography，CT)作为影像学检查方法之一，在临床上有着不可替代的作用。
自1998年，多层螺旋CT开始了真正意义的起步，主要表现在同步扫描的能力越来越强(4层/圈—6~8层/圈—10~16层/圈—32~40层/圈—64层/圈)，扫描速度越来越快(0.5 s—0.42 s—0.37 s—0.33 s)，图像分辨率越来越高(以Z轴分辨率为例：1 mm—0.75 mm—0.6 mm—0.33 mm)。
时至今日，CT扫描的速度和分辨率均以达到前所未有的水平，极大程度上满足临床各种检查的需要，多层螺旋CT(包括64层及更多层数、排数的单源CT)在临床上一直面临着难以逾越的问题: ①在高心率及不规则心率情况下无法实现有效的心脏成像(时间分辨率需要低于100 ms)当机架旋转一圈时的时间最短达到0.33 s时，对机械制造业来说已经达到了一个新的极限速度，其高速旋转的离心力达到28 G，心脏成像的时间分辨率达到165 ms。
而为了适应心率的波动情况，特别是在高心率和心率失常的情况下，时间分辨率需要小于100 ms，此时相应的机架旋转时间须在0.2 s左右，离心力则将达到75 G[1,2]，而这是单源CT难以达到和维持的。
②一次扫描难以完成整个器官的扫描：目前所有的多层螺旋CT均采用在扫描方向上(Z轴)的多排亚毫米级的探测器组合，单圈扫描的最大覆盖范围仅为20~40 mm，难以完成整个器官的瞬间扫描。
尤其对心脏等运动器官的扫描时，其采集方式为螺距小于1(pitch值一般为0.2-0.4)即多实相重叠扫描方式，需要多圈次的扫描来产生容积数据用于图像重建，但是通过这种方式无法观察到整个器官随时间变化的血流灌注情况，而且图像的空间分辨率难以进一步提高到常规X线平片的水平。
③难以最大的容积覆盖速度和足够的功率来完成高清晰的成像：现在临床上越来越多需要大范围、高速度、超薄层的扫描。

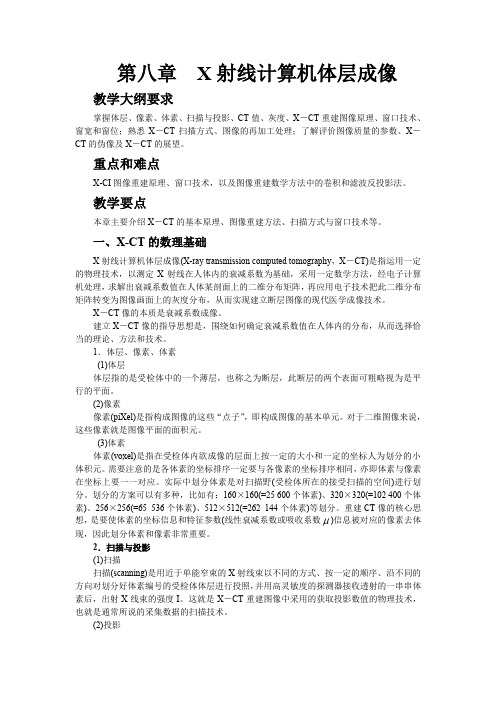

第八章X射线计算机体层成像教学大纲要求掌握体层、像素、体素、扫描与投影、CT值、灰度、X－CT重建图像原理、窗口技术、窗宽和窗位；熟悉X－CT扫描方式、图像的再加工处理；了解评价图像质量的参数、X－CT的伪像及X－CT的展望。
重点和难点X-CI图像重建原理、窗口技术，以及图像重建数学方法中的卷积和滤波反投影法。
教学要点本章主要介绍X－CT的基本原理、图像重建方法、扫描方式与窗口技术等。

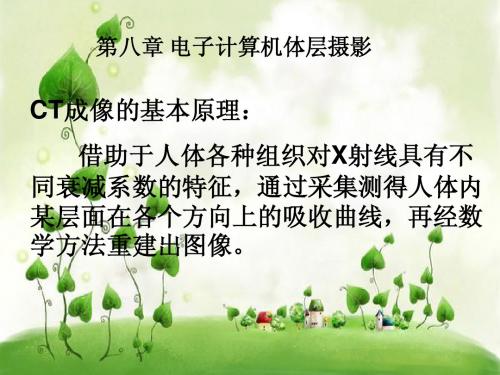

一、X-CT的数理基础X射线计算机体层成像(X-ray transmission computed tomography，X－CT)是指运用一定的物理技术，以测定X射线在人体内的衰减系数为基础，采用一定数学方法，经电子计算机处理，求解出衰减系数值在人体某剖面上的二维分布矩阵，再应用电子技术把此二维分布矩阵转变为图像画面上的灰度分布，从而实现建立断层图像的现代医学成像技术。
X－CT像的本质是衰减系数成像。
建立X－CT像的指导思想是，围绕如何确定衰减系数值在人体内的分布，从而选择恰当的理论、方法和技术。
1．体层、像素、体素(1)体层体层指的是受检体中的一个薄层，也称之为断层，此断层的两个表面可粗略视为是平行的平面。
(2)像素像素(piXel)是指构成图像的这些“点子”，即构成图像的基本单元。
对于二维图像来说，这些像素就是图像平面的面积元。
(3)体素体素(voxel)是指在受检体内欲成像的层面上按一定的大小和一定的坐标人为划分的小体积元。
需要注意的是各体素的坐标排序一定要与各像素的坐标排序相同，亦即体素与像素在坐标上要一一对应。
实际中划分体素是对扫描野(受检体所在的接受扫描的空间)进行划分。
划分的方案可以有多种，比如有：160×160(=25 600个体素)、320×320(=102 400个体素)、256×256(=65 536个体素)、512×512(=262 144个体素)等划分。
