液压支架安装标准

液压支架安装安全措施

概述

液压支架在建筑施工和工业领域中扮演着重要的角色，用于支撑和稳定各种结构或设备。然而，在安装液压支架时需要采取一系列的安全措施，以确保施工人员和设备的安全。本文将介绍液压支架安装的一些常见安全措施和注意事项。

安全设备和防护措施

在进行液压支架安装之前，施工单位应确保提供适当的安全设备和防护措施，以保护施工人员的身体安全和降低意外事故的风险。以下是一些常见的安全设备和防护措施：

1. 头盔：施工人员应佩戴头盔，以防止由上方掉落的物体对头部造成伤害。

2. 安全带和安全绳：在高处作业时，施工人员应使用安全带和安全绳固定自己，以防止意外摔落。

3. 护目镜和耳塞：在高噪音和有粉尘环境中作业时，施工人员应佩戴护目镜和耳塞，以保护眼睛和听力。

4. 安全鞋：施工人员应穿着带有防滑功能的安全鞋，以防止意外滑倒或受伤。

5. 手套和工作服：施工人员应佩戴适合的手套和工作服，以保护皮肤和防止火花的飞溅。

基础准备工作

在安装液压支架之前，必须进行一些基础准备工作，以确保施工的顺利进行和安全性。

1. 设计计划：在进行液压支架安装之前，施工单位应制定详细的设计计划，并确保该计划符合相关的安全规范和标准。

2. 工地清理：在开始安装工作之前，工地应进行彻底的清理，清除杂物和障碍物，确保施工场地的整洁和安全。

3. 基础检查：在安装液压支架之前，需要对施工场地的基础进行检查。确保地基承载能力符合设计要求，避免不稳定或弱支撑的情况发生。 4. 布置工作区：在安装液压支架时，需要为施工人员提供充足的工作空间，确保他们可以安全且方便地进行施工工作。

液压支架的安装步骤

液压支架的安装通常需要按照以下步骤进行：

1. 安装支脚：首先，根据设计计划和要求，将液压支架的支脚定位到预定位置。确保支脚放置平稳和牢固。

2. 连接板安装：将液压支架的连接板安装在支脚上，确保连接牢固和稳定。

3. 液压缸安装：将液压缸与支脚和连接板相连接，并且确保液压缸安装正确并且处于水平位置。

编订：__________________

单位：__________________

时间：__________________

液压支架安装安全措施(正式)

Deploy The Objectives, Requirements And Methods To Make The Personnel In The

Organization Operate According To The Established Standards And Reach The Expected Level.

Word格式 / 完整 / 可编辑 执行方案样本

| BUSINESS PLAN

第2页/总4页 文件编号：KG-AO-1122-38

液压支架安装安全措施(正式)

使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体、周密的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。

1、 安装支架前，施工人员需穿戴好安全帽、劳保鞋等防护用品，安全措施必须做到位；

2、 起吊设备前，必须有专人检查起吊工具和绳索。发现有断股、断丝变形的禁止使用；

3、 起吊设备前，须有检修人员每天对行车进行检修，机械负责人：李传龙、电气负责人：姬德云；

4、 行车起吊时严禁斜拉钩头，行车司机严格按照操作规程操作。

5、 在起吊部件需用单个起吊钩头时，需悬挂并用铁丝绑紧其余钩头，以防晃钩甩人。

6、 在起吊支架底座和顶梁等较重部件时，必需用行车大钩头起吊,组装支架摆放底座时，底座之间要有1.5米以上的间隔距离，用作安全通道，便于安装；

7、 在起吊支架零部件时，禁止钩头下方和起吊执行方案样本

| BUSINESS PLAN

第3页/总4页 点下停留人员，施工人员须尽可能远离钩头；

8、 起吊支架立柱时严禁用起吊链直接钩头起吊，须用钢丝绳起吊；

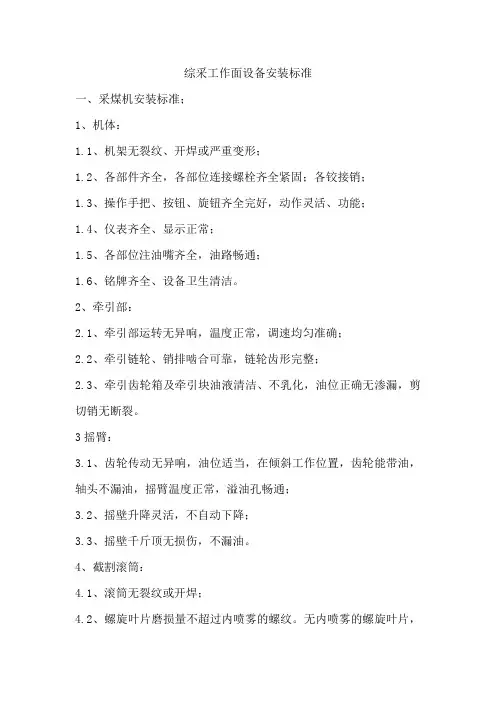

综采工作面设备安装标准

一、采煤机安装标准；

1、机体：

1.1、机架无裂纹、开焊或严重变形；

1.2、各部件齐全，各部位连接螺栓齐全紧固；各铰接销；

1.3、操作手把、按钮、旋钮齐全完好，动作灵活、功能；

1.4、仪表齐全、显示正常；

1.5、各部位注油嘴齐全，油路畅通；

1.6、铭牌齐全、设备卫生清洁。

2、牵引部：

2.1、牵引部运转无异响，温度正常，调速均匀准确；

2.2、牵引链轮、销排啮合可靠，链轮齿形完整；

2.3、牵引齿轮箱及牵引块油液清洁、不乳化，油位正确无渗漏，剪切销无断裂。

3摇臂：

3.1、齿轮传动无异响，油位适当，在倾斜工作位置，齿轮能带油，轴头不漏油，摇臂温度正常，溢油孔畅通；

3.2、摇壁升降灵活，不自动下降；

3.3、摇壁千斤顶无损伤，不漏油。

4、截割滚筒：

4.1、滚筒无裂纹或开焊；

4.2、螺旋叶片磨损量不超过内喷雾的螺纹。无内喷雾的螺旋叶片，磨损量不超过厚度的1/3；

4.3、截齿缺少或截齿无合金头的数量不超过10％，齿座损坏或短缺的数量不起过2个；

4.4、挡煤板无严重变形，翻转装置动作灵活。

5、电气及安全保护 ：

5.1、电动机冷却水路畅通，不漏水。电动机外壳温度不超过80C°；5.2、电缆夹齐全牢固，不出槽，电缆不受拉力；

5.3、电器无失爆；

5.4、采煤机安全保护装置齐全可靠；

5.5、电器设备、部件符合电气设备完好标准；

5.6、电气整定符合要求。

6、底托架、破碎机：

6.1、滑靴与牵引部及截割部接触平稳，连接可靠；

6.2、支撑滑靴磨损均匀，磨损量小于10mm；

6.3、导向滑靴固定牢靠，链轮、驱动轮转动灵活；

6.4、破碎机动作灵活，不与其它部件干涉，无严重变形、磨损，破碎齿齐全。

7、液压系统：

7.1、压力表齐全完好，管路、阀组不串、漏液，系统压力符合要求；7.2、油箱中油液清洁、不乳化，油位正确，排气孔完好畅通；

7.3、液压系统管路选型符合系统压力要求，管接头无移位，无严重锈蚀。 8、冷却喷雾：

1 / 44

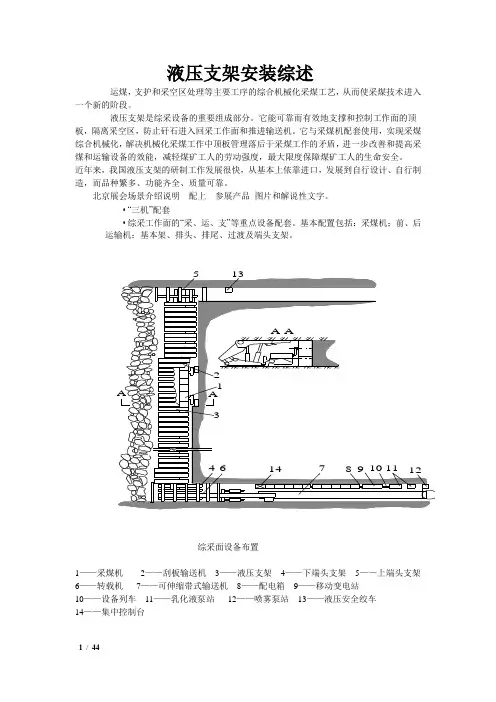

液压支架安装综述

运煤，支护和采空区处理等主要工序的综合机械化采煤工艺，从而使采煤技术进入一个新的阶段。

液压支架是综采设备的重要组成部分。它能可靠而有效地支撑和控制工作面的顶板，隔离采空区，防止矸石进入回采工作面和推进输送机。它与采煤机配套使用，实现采煤综合机械化，解决机械化采煤工作中顶板管理落后于采煤工作的矛盾，进一步改善和提高采煤和运输设备的效能，减轻煤矿工人的劳动强度，最大限度保障煤矿工人的生命安全。

近年来，我国液压支架的研制工作发展很快，从基本上依靠进口，发展到自行设计、自行制造，而品种繁多、功能齐全、质量可靠。

北京展会场景介绍说明 配上 参展产品 图片和解说性文字。

• “三机”配套

• 综采工作面的“采、运、支”等重点设备配套。基本配置包括：采煤机；前、后运输机；基本架、排头、排尾、过渡及端头支架。

AA4631214781110921135A-A

综采面设备布置

1——采煤机 2——刮板输送机 3——液压支架 4——下端头支架 5——上端头支架

6——转载机 7——可伸缩带式输送机 8——配电箱 9——移动变电站

10——设备列车 11——乳化液泵站 12——喷雾泵站 13——液压安全绞车

14——集中控制台

2 / 44

三、液压支架产品介绍

3.1 液压支架简介

液压支架是一种采煤工作面支护设备，其作用是支撑和维护采煤工作面控顶区顶板，为采煤创造安全作业空间的设备。

工作面按开采方式不同支护设备分单体支架、液压支架和特种支架。

单体支架是由单体支柱与顶梁组成的支护设备。单体支柱为支撑于顶板或顶梁和底板之间的单根杆状构件。

液压支架以液压为动力实现升降、前移等运动，既能支撑又能维护顶板的支护设备，为采煤工作面综合机械化的主要设备。

特种支架按结构、功能等因素分为工作面锚杆支架、刚性或柔性掩护支架和气囊支架。
